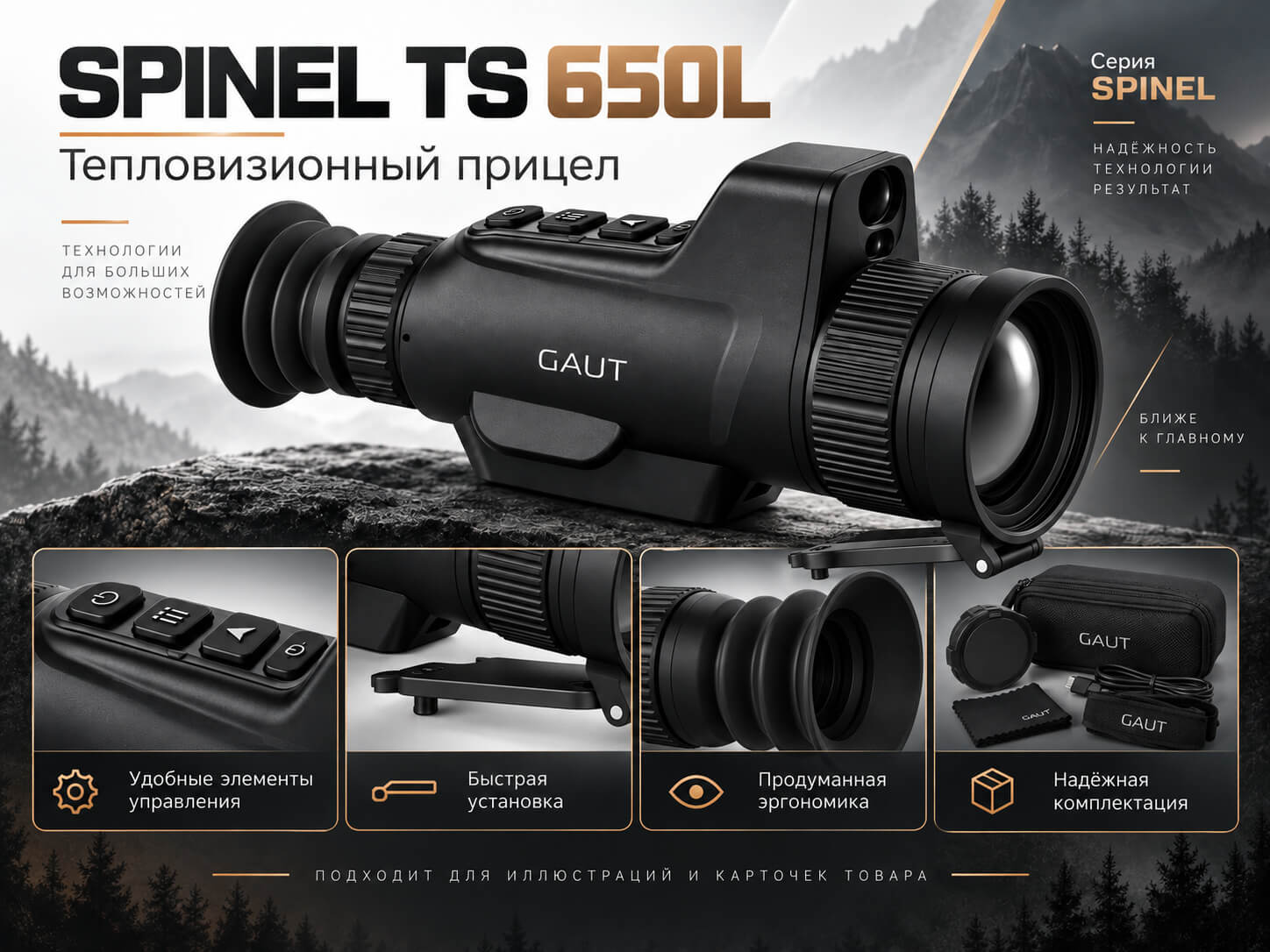

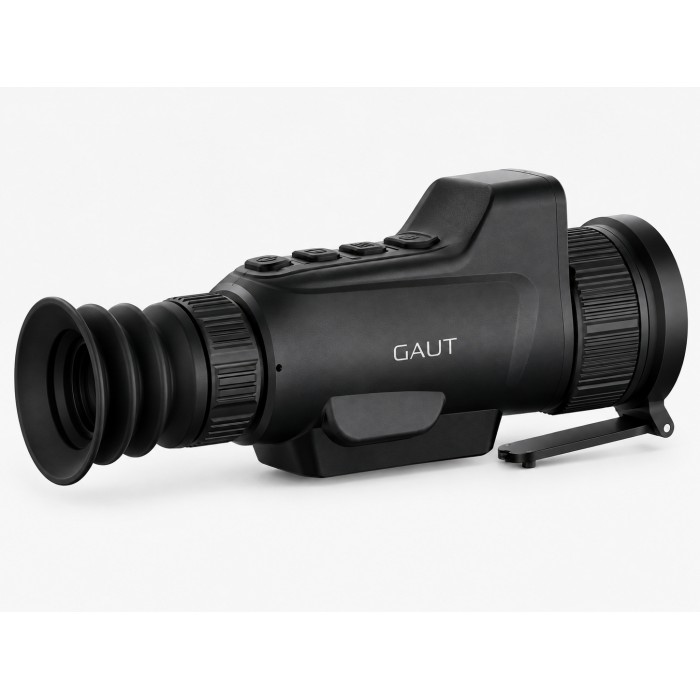

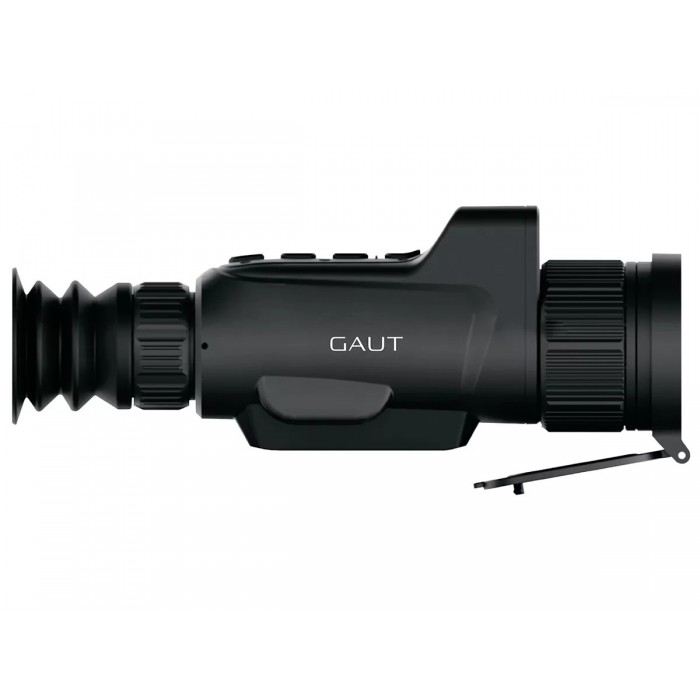

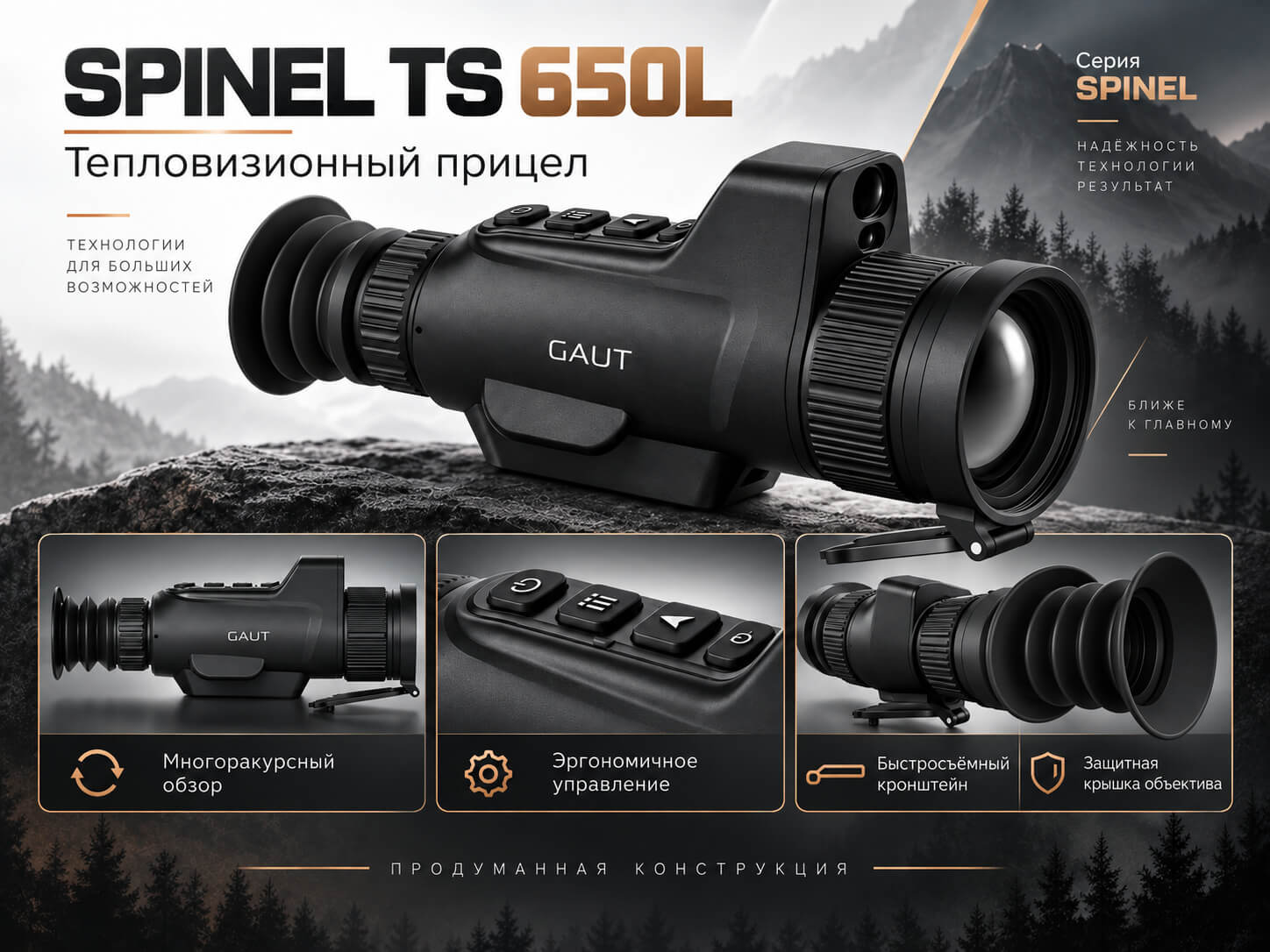

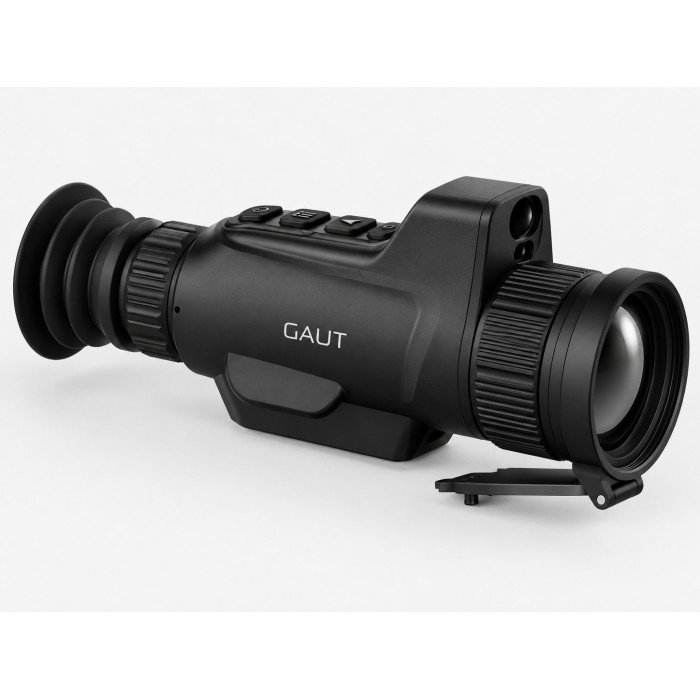

Тепловизионный прицел Gaut Spinel TS 650L

Тепловизионный прицел GAUT SPINEL TS 650L объединяет высокодетализированный тепловизионный канал, лазерное измерение дистанции и баллистические функции в одном корпусе. В основе устройства используется неохлаждаемый VOx-сенсор разрешением 640×512 пикселей с шагом 12 мкм и чувствительностью NETD ≤20 мК. Объектив 50 мм формирует поле зрения 8,8°×7° и обеспечивает базовое увеличение 2,8×, а цифровой зум позволяет довести общую кратность до 22,4×. Такое сочетание подходит для поиска объектов на открытой местности, наблюдения на средних и дальних дистанциях и более подробного рассмотрения выбранной цели. Встроенный лазерный дальномер определяет расстояние до 1200 м, а баллистический калькулятор использует данные о дистанции при расчёте поправки. Изображение выводится на AMOLED-дисплей 1024×768 пикселей с частотой обновления 50 Гц, поэтому тепловая сцена остаётся плавной при движении объекта и быстром изменении направления наблюдения.

Ключевые отличия и функции

• VOx-сенсор 640×512 пикселей с шагом 12 мкм обеспечивает высокую детализацию теплового изображения.
• Температурная чувствительность NETD ≤20 мК помогает различать объекты при слабом тепловом контрасте.
• Объектив 50 мм и базовое увеличение 2,8× подходят для наблюдения на средних и дальних дистанциях.
• Цифровое увеличение 1×, 2×, 4× и 8× обеспечивает общий диапазон кратности до 22,4×.
• Встроенный лазерный дальномер измеряет расстояние до цели на дистанции до 1200 м.
• AMOLED-дисплей 1024×768 пикселей и частота 50 Гц обеспечивают чёткое и плавное изображение.
• Режим PiP, 6 прицельных сеток и 6 цветовых палитр позволяют гибко настроить отображение.
• Фото- и видеозапись дополняются встроенной памятью 16 ГБ и интерфейсом USB Type-C.
• Дальность обнаружения человека достигает 2361 м, автомобиля — 6250 м, кабана — 2083 м.
• Алюминиевый корпус с защитой IP67 выдерживает отдачу до 6000 Дж и рассчитан на работу при температуре от −30 до +70 °C.

Лазерный дальномер позволяет измерять расстояние до объекта непосредственно через прицел в диапазоне до 1200 м. Пользователю не требуется переключаться на отдельный дальномер или оценивать дистанцию приблизительно, что особенно удобно при ограниченном времени на наблюдение и подготовку к выстрелу. Полученное значение отображается в интерфейсе устройства и может использоваться вместе с другими функциями. На открытой местности точное знание дистанции помогает оценивать положение цели значительно удобнее, чем визуальная оценка расстояния в темноте. Дальномер встроен в корпус и не требует установки дополнительного внешнего модуля, поэтому общая конфигурация оружия остаётся компактнее. Такая интеграция особенно полезна при работе на переменных дистанциях, когда объект может быстро менять положение и повторное измерение приходится выполнять непосредственно в процессе наблюдения.

Данные о расстоянии могут использоваться баллистическим калькулятором. Система предназначена для расчёта траектории пули с учётом заданных параметров, включая калибр, массу боеприпаса и другие предусмотренные настройки. После получения дистанции устройство рассчитывает требуемую поправку и помогает определить соответствующую точку прицеливания, уменьшая объём ручных вычислений. Это особенно заметно на дистанциях, где изменение расстояния уже существенно влияет на положение точки попадания. Сочетание дальномера и баллистического расчёта позволяет выполнять основные действия последовательно в одном интерфейсе: определить дистанцию, получить рассчитанную поправку и использовать её при прицеливании. Точность результата при этом зависит от корректности исходных данных, введённых пользователем, поэтому параметры боеприпаса и оружия необходимо задавать внимательно.

Тепловизионный модуль построен на матрице 640×512 пикселей, которая содержит значительно больше чувствительных элементов, чем сенсоры формата 384×288. Повышенное разрешение помогает лучше различать форму и положение объекта, отдельные элементы силуэта и характер движения, а также сохранять больше исходной информации при цифровом увеличении. При наблюдении за животным пользователь получает не только тепловое пятно, но и более подробно прорисованные контуры тела, положение головы и другие заметные особенности. Это полезно при оценке цели перед выстрелом, особенно когда в поле зрения одновременно находятся несколько животных или объект частично перекрывается растительностью. Высокое разрешение также облегчает работу на увеличении, поскольку исходное изображение содержит больше деталей до применения цифрового масштабирования. Сенсор работает в спектральном диапазоне 8–14 мкм, а пространственное разрешение IFOV составляет 0,24 мрад.

Объектив диаметром 50 мм обеспечивает базовую кратность 2,8× и поле зрения 8,8°×7°. Такая оптическая схема сохраняет достаточно широкий сектор для поиска цели и одновременно даёт заметное исходное увеличение без применения цифрового зума. При осмотре полей, просек и других открытых участков пользователь может контролировать значительную часть сцены и быстрее замечать перемещающийся тепловой объект. После обнаружения доступно ступенчатое цифровое увеличение 1×, 2×, 4× и 8×, благодаря которому максимальная общая кратность достигает 22,4×. Это позволяет переходить от общего наблюдения к более подробному рассмотрению объекта без смены оптики. Фокусировка выполняется вручную, поэтому резкость можно подстроить под фактическую дистанцию наблюдения, что особенно важно при работе с удалёнными целями и на высоких значениях увеличения.

Чувствительность NETD ≤20 мК помогает различать небольшие перепады температуры между объектом и окружающим фоном. Это имеет значение не только ночью, но и при высокой влажности, тумане, после дождя или в периоды, когда земля, растительность и животные имеют близкую температуру. При небольшом тепловом контрасте чувствительный сенсор позволяет сохранить больше градаций изображения и лучше видеть границы объекта относительно окружающей сцены. Такое преимущество полезно при поиске зверя в траве, кустарнике и на неоднородном фоне, где менее чувствительная матрица может отображать отдельные участки практически одинаково. Тепловизионный канал не нуждается в видимом освещении и продолжает формировать изображение в полной темноте. Конкретная дальность и степень детализации зависят от погодных условий, размеров объекта, его температуры, влажности воздуха и наличия препятствий между наблюдателем и целью.

Для вывода изображения используется AMOLED-дисплей диагональю около 10 мм с разрешением 1024×768 пикселей. Высокая плотность пикселей позволяет чётко отображать тепловую сцену, прицельную сетку, измеренное расстояние и элементы меню. AMOLED-технология обеспечивает высокий контраст и глубокое отображение тёмных участков, благодаря чему интерфейс остаётся хорошо читаемым при длительной работе в темноте. Частота обновления 50 Гц делает движение в кадре плавным: изображение меньше дёргается при сопровождении бегущего животного и быстром переводе оружия между объектами. Для адаптации окуляра предусмотрена диоптрийная настройка ±5 дптр, а удаление выходного зрачка составляет 40 мм. Фокусное расстояние окулярной системы указано как 18 мм. Эти параметры позволяют настроить изображение под особенности зрения пользователя и выбрать удобное положение глаза относительно окуляра.

Диапазон кратности от 2,8× до 22,4× позволяет использовать один прибор в разных сценариях наблюдения. Минимальное увеличение удобно для первоначального поиска, поскольку обеспечивает более широкий сектор и облегчает сопровождение движущейся цели. При необходимости центральную область можно последовательно увеличить, переключаясь между цифровыми ступенями 2×, 4× и 8×. Максимальная кратность предназначена для более подробного рассмотрения удалённого объекта и точного позиционирования прицельной марки. Поскольку увеличение цифровое, при его использовании особенно важны исходное разрешение сенсора 640×512 и качественная фокусировка объектива. Чем больше исходных деталей формирует матрица, тем больше полезной визуальной информации сохраняется после масштабирования. При этом пользователь может выбирать степень увеличения в зависимости от дистанции и размеров объекта, не меняя общий порядок работы с устройством.

Питание организовано на четырёх сменных литий-ионных аккумуляторах формата 18350. Полностью заряженный комплект обеспечивает до 5 часов работы, а зарядка занимает не более 3 часов. Четыре аккумулятора и зарядное устройство входят в комплект, поэтому базовая система питания готова к использованию сразу после подготовки элементов. Съёмная конструкция упрощает длительные выезды: при наличии дополнительного заряженного комплекта разряженные батареи можно заменить непосредственно в полевых условиях и продолжить наблюдение. Реальная продолжительность работы зависит от температуры окружающей среды, активности беспроводного соединения, записи видео и других электронных функций. Для охоты в холодную погоду возможность замены аккумуляторов особенно удобна, поскольку низкая температура может сокращать время работы литий-ионных элементов.

Корпус выполнен из алюминиевого сплава и рассчитан на отдачу с энергией до 6000 Дж. Это позволяет использовать оптику с распространёнными охотничьими калибрами, включая .308 Win, 7,62×54R, .30-06 Springfield и гладкоствольные системы 12-го калибра, если конфигурация оружия соответствует требованиям производителя. Степень защиты IP67 обеспечивает полную защиту от пыли и допускает кратковременное погружение корпуса в воду на глубину до 1 м в предусмотренных стандартом условиях. Устройство подходит для эксплуатации под дождём, снегом и при повышенной влажности, а рабочий температурный диапазон от −30 до +70 °C охватывает зимнее и летнее использование. Габариты корпуса составляют 207×81×60 мм, масса — 725 г. Эти размеры и вес следует учитывать при подборе положения прицела на оружии и общей балансировке комплекта.

Набор цифровых функций включает Wi-Fi, запись фотографий и видео, режим PiP и автоматическое отслеживание горячих точек. Беспроводное соединение позволяет передавать изображение на совместимое мобильное устройство и использовать предусмотренные приложением возможности дистанционной работы. Фото сохраняются в формате JPEG, видеоролики — в MP4, для хранения материалов предусмотрено 16 ГБ встроенной памяти. Перенос файлов на компьютер выполняется через интерфейс USB Type-C, поэтому отдельный картридер не требуется. Режим «Картинка в картинке» выводит увеличенный центральный участок поверх основного изображения, позволяя одновременно видеть общую сцену и более подробно контролировать выбранную область. Функция отслеживания горячих точек помогает быстрее замечать наиболее тёплые объекты на неоднородном температурном фоне.

Для адаптации изображения предусмотрено шесть цветовых палитр: «Белый горячий», «Чёрный горячий», «Красный горячий», зелёная, радужная и «Железный». Пользователь может выбирать визуализацию в зависимости от температуры окружающей среды, особенностей ландшафта и собственного восприятия тепловой сцены. Для прицеливания доступны шесть вариантов сеток, которые могут отображаться голубым, синим, зелёным, белым, чёрным или красным цветом. Это позволяет подобрать хорошо заметное сочетание сетки и тепловой палитры, чтобы линии не терялись на ярких или тёмных участках изображения. Геометрия прицельной марки сохраняется при изменении цифровой кратности, поэтому она не должна закрывать мелкий объект только из-за переключения масштаба. Меню поддерживает русский, английский и китайский языки, что упрощает доступ к основным настройкам.

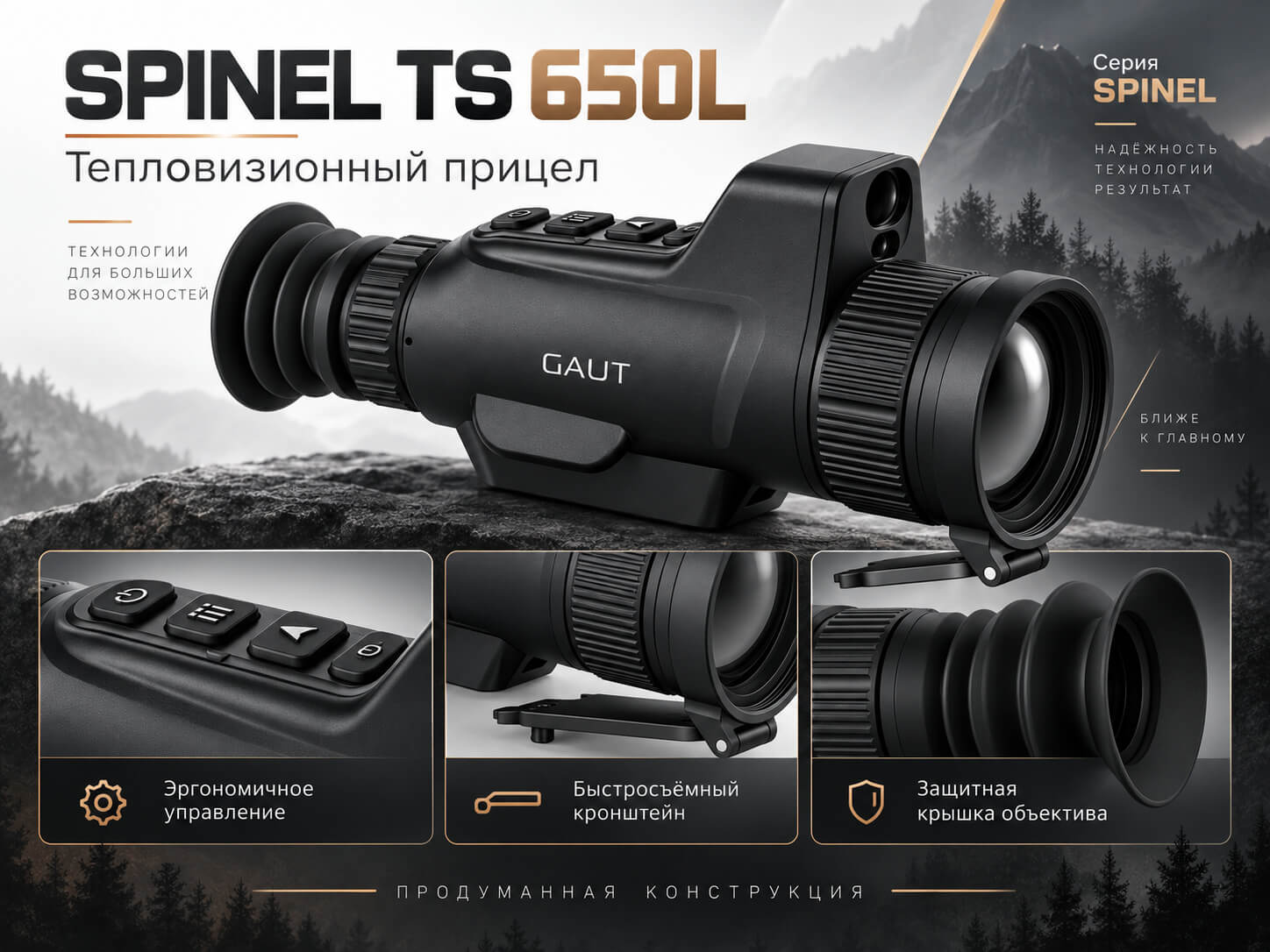

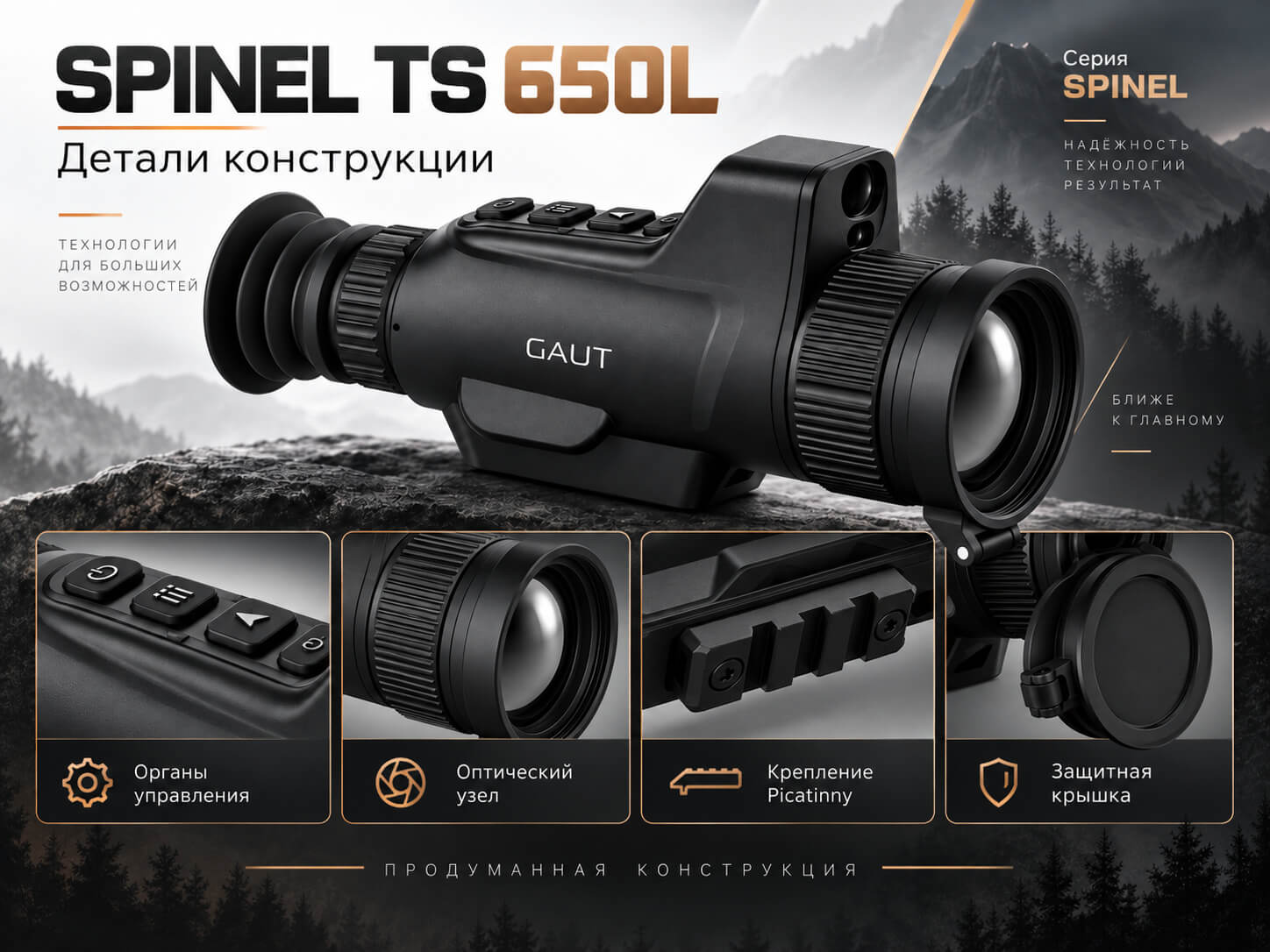

Крепление на планку Picatinny выполнено быстросъёмным, поэтому устройство можно оперативно снять с оружия и использовать как ручной тепловизионный монокуляр для предварительного осмотра местности. Такой режим удобен при поиске цели до непосредственной подготовки к выстрелу: пользователь может наблюдать с рук, не удерживая оружие постоянно поднятым. После обнаружения объекта прибор возвращается на штатное крепление. Это позволяет совмещать функции тепловизионного наблюдения и прицела без необходимости брать отдельный монокуляр. При повторной установке важно контролировать правильность посадки и фиксацию кронштейна, поскольку стабильное положение устройства относительно планки связано с сохранением настроек пристрелки. Быстросъёмная конструкция также упрощает транспортировку оружия и самого тепловизора раздельно.

GAUT SPINEL TS 650L обнаруживает ростовую фигуру человека на дистанции до 2361 м, а распознавание возможно до 590 м. Для автомобиля указана дальность обнаружения до 6250 м и распознавания до 1563 м. Кабан обнаруживается на расстоянии до 2083 м и распознаётся до 521 м. Эти параметры показывают возможности сочетания сенсора 640×512, объектива 50 мм и чувствительности NETD ≤20 мК при работе с объектами разного размера. Фактическая видимость меняется в зависимости от температуры воздуха, влажности, осадков, растительности, положения цели и её теплового контраста с окружающей средой. Поэтому большая дальность обнаружения прежде всего помогает раньше заметить источник тепла, тогда как распознавание требует существенно большей детализации изображения.

Модель объединяет разрешение 640×512 пикселей, объектив 50 мм, увеличение 2,8–22,4×, AMOLED-дисплей 1024×768 и частоту 50 Гц с дальномером до 1200 м и баллистическим калькулятором. Встроенная память 16 ГБ, запись JPEG и MP4, Wi-Fi, USB Type-C, PiP, автоматическое отслеживание горячих точек, шесть цветовых палитр и шесть типов прицельных сеток расширяют возможности прибора без необходимости подключать дополнительные модули. Четыре аккумулятора 18350 обеспечивают до 5 часов автономной работы, а защищённый алюминиевый корпус рассчитан на температуру от −30 до +70 °C, соответствует IP67 и выдерживает отдачу до 6000 Дж. В результате пользователь получает одну систему для поиска цели, измерения дистанции, расчёта поправки, прицеливания и фиксации материалов во время наблюдения.

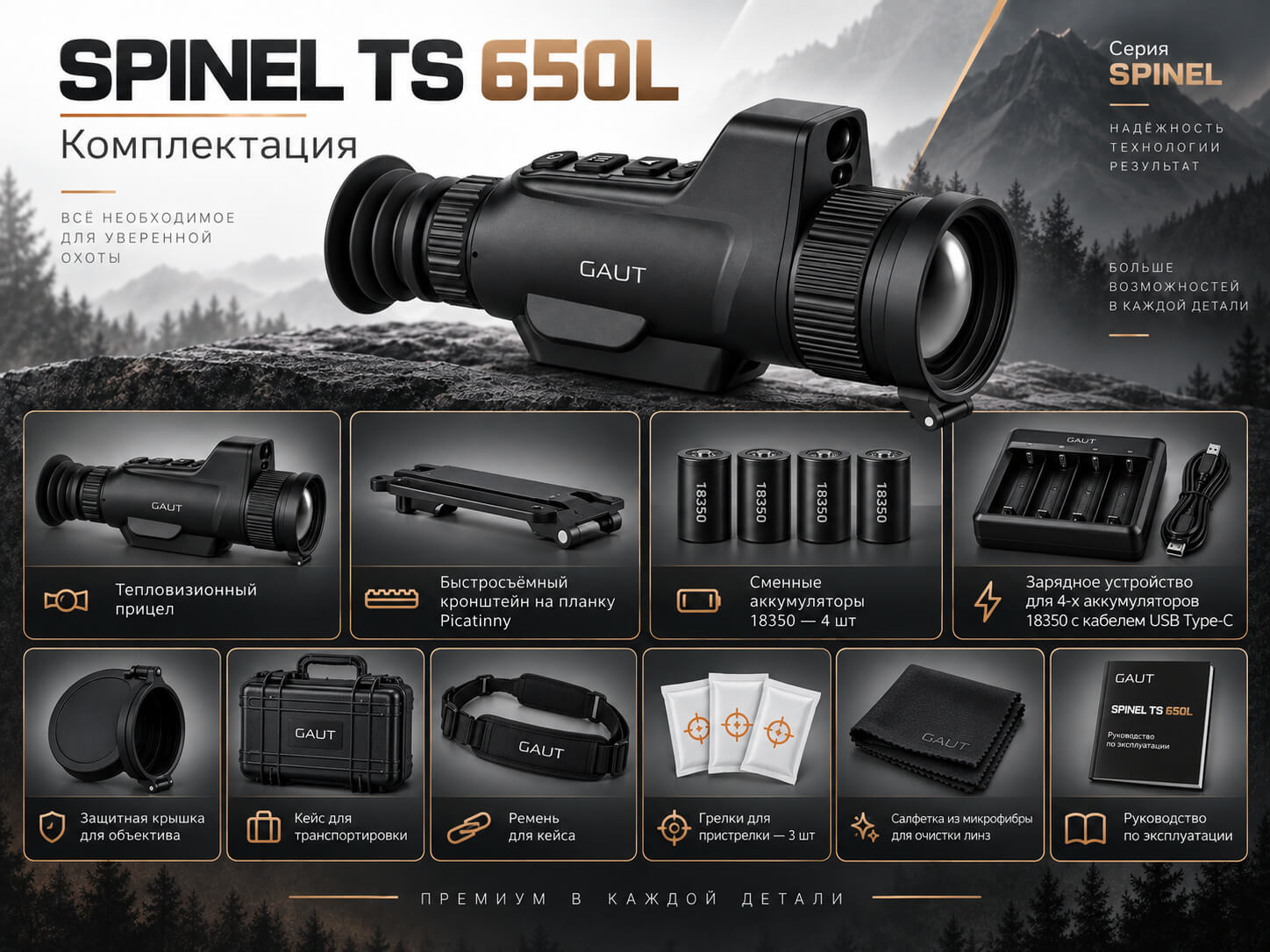

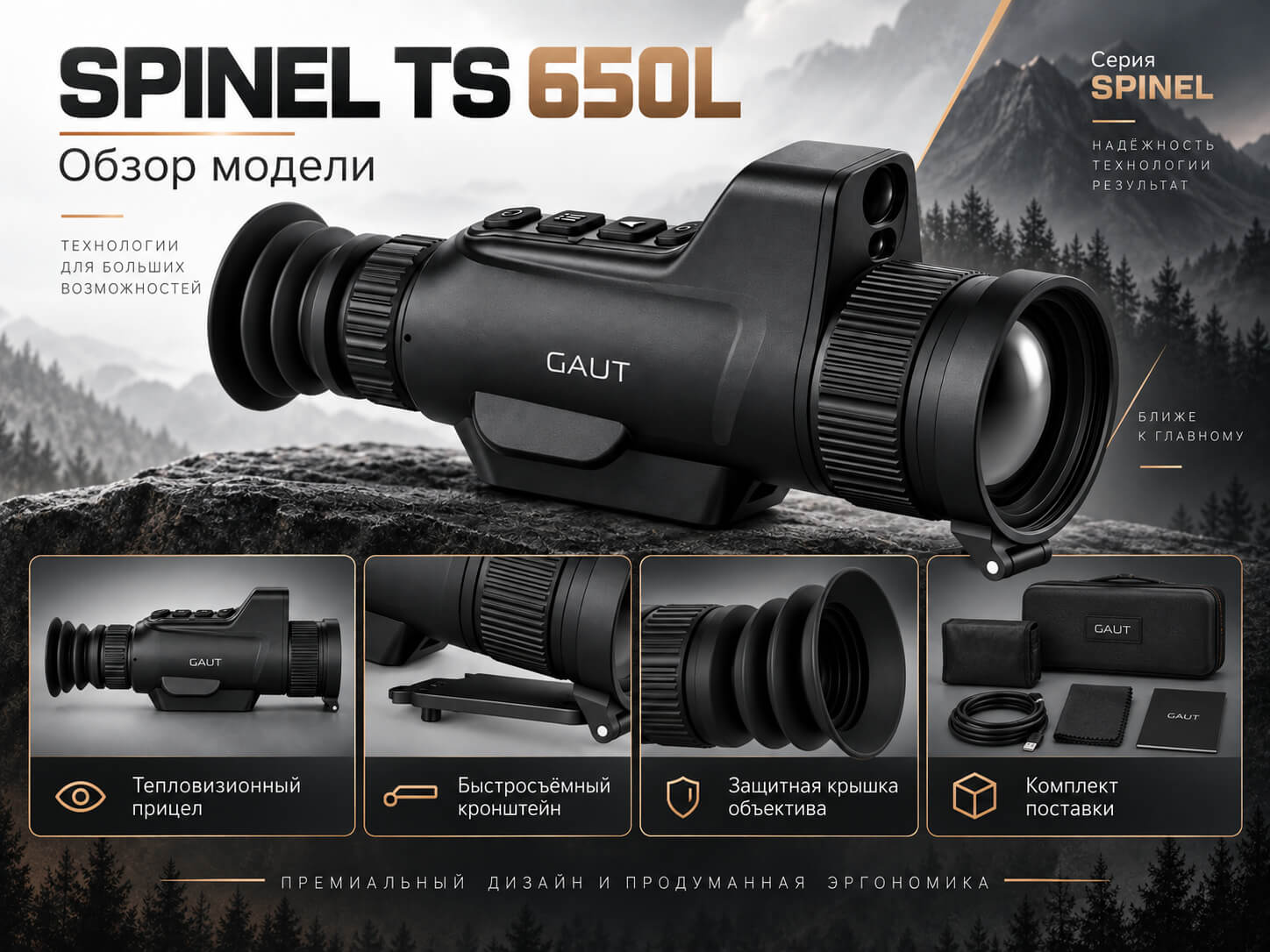

Комплектация

• Тепловизионный прицел
• Быстросъёмный кронштейн на планку Picatinny
• Сменные аккумуляторы 18350 — 4 шт
• Зарядное устройство для 4-х аккумуляторов 18350 с кабелем USB Type-C
• Защитная крышка для объектива
• Кейс для транспортировки
• Ремень для кейса
• Грелки для пристрелки — 3 шт
• Салфетка из микрофибры для очистки линз
• Руководство по эксплуатации

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 2.8-22.4
• Диаметр объектива (размер линзы), мм - 50
• Разрешение сенсора - 640x512
• Дальность обнаружения человека, м - 2361
• Встроенный лазерный дальномер (LRF) - С дальномером
• Максимальное измеряемое расстояние, м - 1200
• Гарантийный срок - 2 года
• Код товара - УТ-00014829
• Тип сенсора - неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 20 mK
• Частота кадров - 50 Гц
• IFOV - 0,24 mrad
• Объектив - 50 мм
• Угловое поле зрения - 8,8°х7°
• Базовое увеличение - 2,8х
• Цифровое увеличение - 1х, 2х, 4х, 8х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Диагональ дисплея - 1 см (0,39 дюйма)
• Разрешение дисплея - 1024х768
• Фокусное расстояние - 18 мм
• Диоптрийная настройка - ±5 D
• Удаление выходного зрачка - 40 мм
• Картинка в картинке (PIP) - есть
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, зелёный, радужный, железный
• Фото/Видео - есть
• Формат фото/видео - .JPEG/.MP4
• Лазерный дальномер - есть, до 1200 м
• Прицельные сетки - 6 видов
• Языки - русский, английский, китайский
• Память - встроенная, 16 Гб
• USB интерфейс - Type-C для передачи фото и видео
• Источник питания - 4 сменных аккумулятора 18350
• Время зарядки - ≤3 ч
• Время работы - до 5 ч
• Рабочая температура - -30° C ~ +70° C
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP67
• Материал корпуса - алюминиевый сплав
• Масса - 725 г
• Размеры - 207х81х60 мм
• Крепление - планка Picatinny
• Обнаружение человека - 2361 м
• Распознавание человека - 590 м
• Обнаружение автомобиля - 6250 м
• Распознавание автомобиля - 1563 м
• Обнаружение кабана - 2083 м
• Распознавание кабана - 521 м
