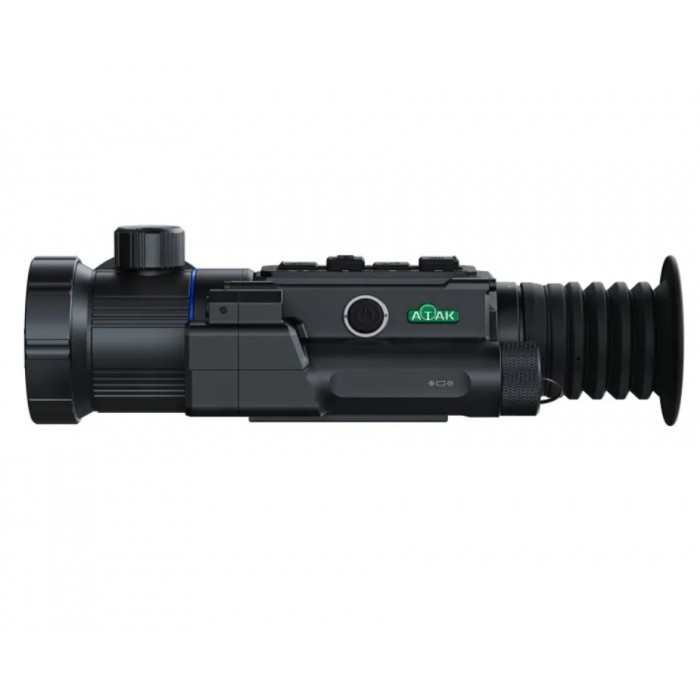

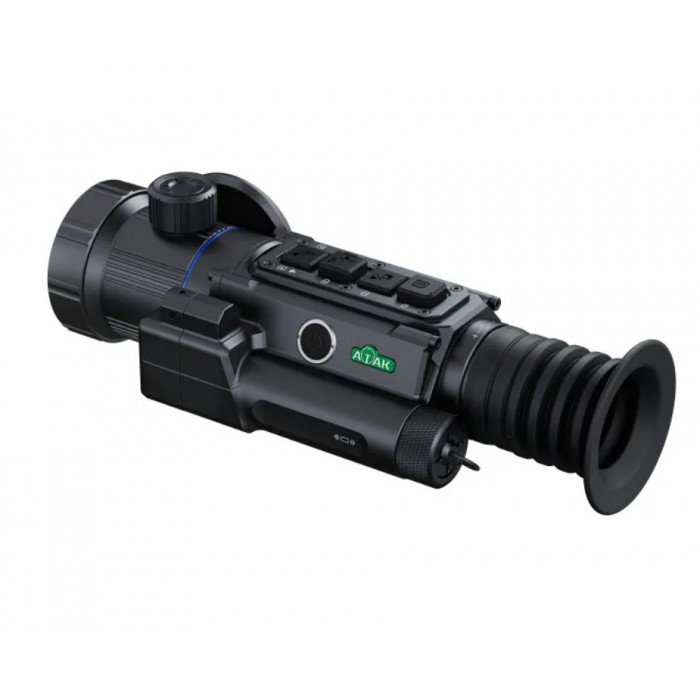

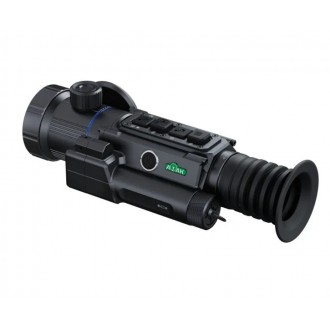

Тепловизионный прицел ATAK ET36Q 50LRF (с дальномером и креплением на Picatinny)

Тепловизионный прицел ATAK ET36Q-50LRF построен на неохлаждаемой матрице VOx 640×512 с шагом пикселя 12 мкм и объективе 50 мм. В корпус встроены лазерный дальномер на 1000 метров и баллистический калькулятор, поэтому расстояние до зверя прицел измеряет сам и сразу учитывает его в поправке на дальность. Изображение выводится на OLED-дисплей 1920×1080, питание идёт от сменного аккумулятора 21700.

В серии ET36 у этой версии самая чувствительная матрица, дисплей Full HD вместо квадратного IPS 800×800 и самое долгое время работы на одном аккумуляторе. На оружие прицел ставится через штатный кронштейн под планку Picatinny или Weaver, который входит в комплект и регулируется по выносу.

Прицел рассчитан на охоту на открытой местности, где стрелять приходится на средние и дальние дистанции, в темноте, тумане или под дождём. Кроме охоты, прибор подходит для наблюдения: поиска утечек тепла и очагов возгорания, проверки оборудования и трасс, охраны территории и поисково-спасательных работ.

Матрица и дисплей

Чувствительность NETD показывает, какую наименьшую разницу температур матрица ещё отличает от собственного шума. Чем ниже значение, тем увереннее прибор выделяет слабо прогретые объекты на фоне близкой температуры: зверя в мокрой траве, в тумане или после дождя, когда всё вокруг остыло почти одинаково. У ET36Q-50LRF этот показатель не превышает 18 мК, у двух других моделей серии он не выше 20 мК.

Матрица работает с частотой 50 Гц, так что идущий или бегущий зверь перемещается по экрану плавно, без рывков. Калибровка выполняется встроенной шторкой в одном из трёх режимов: автоматическом, ручном и «умном». Ручной режим удобен в засидке, когда щелчок шторки в неподходящий момент нежелателен.

Дисплей OLED 1920×1080 выводит картинку с запасом по разрешению: контуры остаются гладкими, а мелкие детали лучше читаются при цифровом увеличении. Глубокий чёрный цвет, свойственный OLED, не даёт экрану подсвечивать глаз серым фоном в полной темноте.

Для разных условий предусмотрены три режима изображения: город, лес и тропический лес. Палитр шесть: горячий белый, горячий чёрный, горячий красный, горячий индиго, «выделение» и «небо». Чаще всего охотники пользуются горячим белым и горячим чёрным, а цветные палитры помогают быстро найти тёплую цель на пёстром фоне.

Оптика, увеличение и дальность обнаружения

Объектив 50 мм с ручной фокусировкой даёт базовое увеличение 2,9 крат и поле зрения 8,8° по горизонтали и 7° по вертикали, по диагонали 11,2°. На 100 метрах в кадр помещается участок примерно 15,4 на 12,3 метра. Такое поле подходит для охоты с вышки, из засидки и на открытых полях, где зверя видно издалека и рассмотреть его важнее, чем быстро осмотреть широкий сектор. Для загонной охоты и ходовой в густом лесу удобнее прицелы с объективами 25 и 35 мм и более широким полем.

Цифровой зум работает ступенями 2, 4, 6 и 8 крат. Ниже показано, как меняется итоговое увеличение и ширина кадра на 100 метрах.

Цифровой зум укрупняет картинку, но новых деталей не добавляет, потому что матрица остаётся той же. На практике удобнее искать зверя без зума или на ×2, а сильное увеличение включать, когда нужно рассмотреть уже найденную цель.

Стандартную цель размером 1,7 на 0,5 метра, сопоставимую с крупным зверем, прицел обнаруживает на расстоянии до 2600 метров. Обнаружение означает, что на экране заметна тепловая отметка. Чтобы распознать, кто перед вами, нужна дистанция в несколько раз меньше, а дальность выстрела определяют оружие, патрон и навыки стрелка.

Окуляр настраивается под зрение в пределах от −5 до +5 диоптрий. Резкость объектива регулируется барабанчиком на верхней части корпуса: его удобно вращать двумя пальцами одной руки, не отрываясь от прицела.

ET36Q-50LRF и другие модели серии ET36

Рядом с ET36Q-50LRF в серии есть ещё две модели с дальномером. Различаются они дисплеем, чувствительностью, оптикой и временем работы.

Объектив у ET36Q-50LRF и ET36-50LRF одинакового фокусного расстояния, а разница в базовой кратности связана с другим дисплеем и окулярной частью. ET36Z-50LRF меняет оптическую кратность и удобен тем, кому в одном приборе нужно широкое поле для поиска и узкое для выстрела. Q-версию выбирают ради более чистой картинки, Full HD экрана и времени работы.

Дальномер и баллистический калькулятор

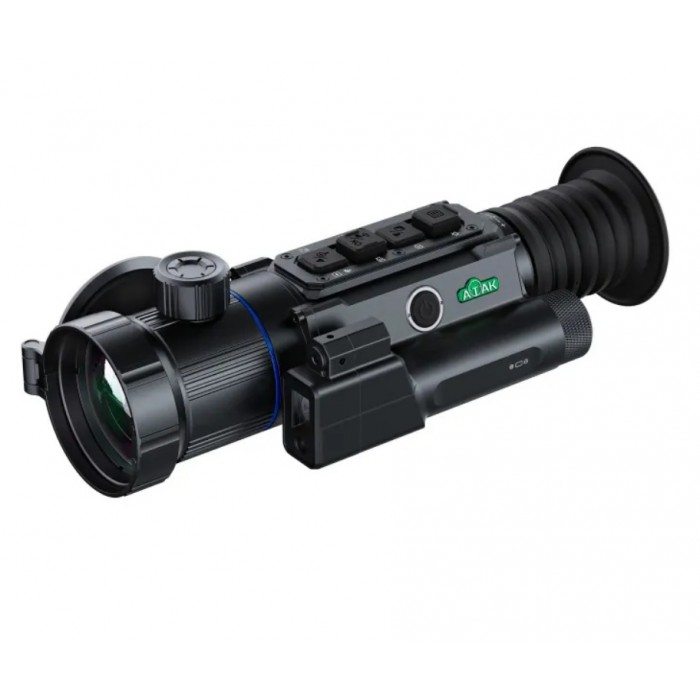

Лазерный дальномер встроен в корпус и измеряет расстояние до 1000 метров. Результат замера передаётся баллистическому калькулятору: по данным о патроне и условиях стрельбы, которые охотник заранее вносит в профиль пристрелки, он рассчитывает поправку на дальность. Отдельный дальномер носить не нужно, а в темноте на незнакомой местности, где легко ошибиться с расстоянием, замер избавляет от выстрелов выше или ниже зверя.

Как и у любого лазерного дальномера, фактическая дальность замера зависит от размера цели и того, как она отражает луч. По крупному зверю, стене леса или постройке дальномер берёт дальше, чем по небольшой цели в высокой траве.

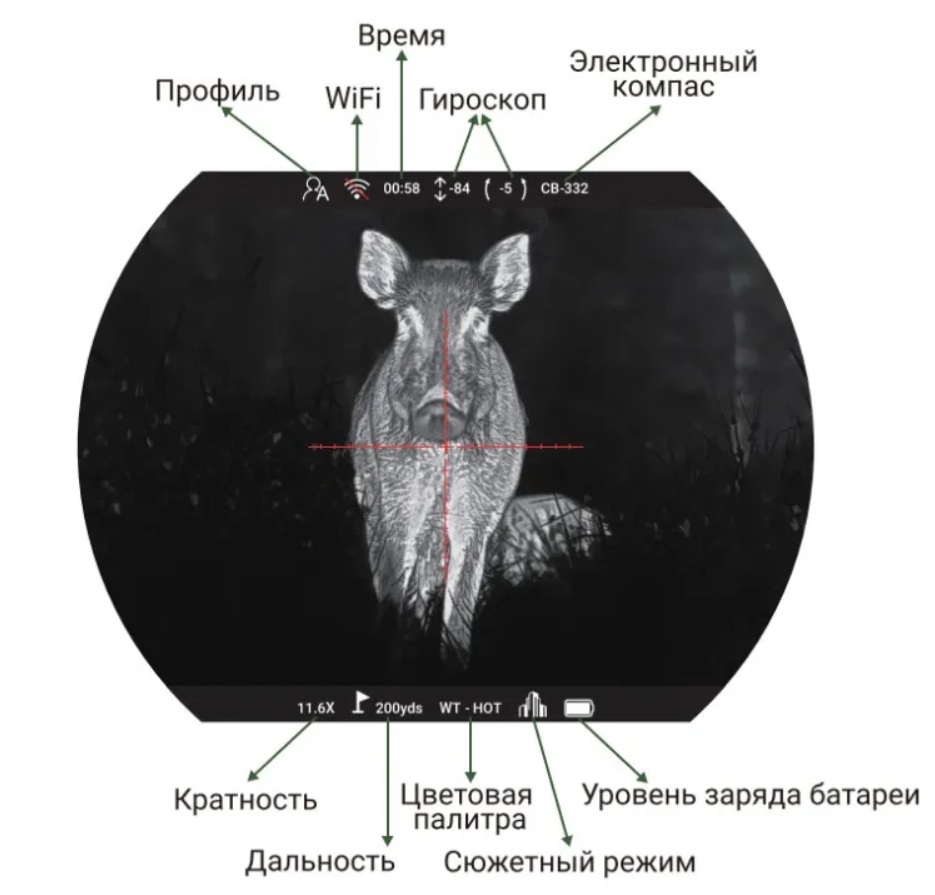

Гироскоп отслеживает наклон прибора и боковой завал. На дальних дистанциях даже небольшой завал оружия уводит пулю в сторону, поэтому индикатор помогает держать прицел ровно перед выстрелом. Электронный компас показывает направление наблюдения и помогает ориентироваться на местности.

Функции

Карта памяти в комплект не входит. Прошивка обновляется с карты microSD, так что новую версию программы можно установить без подключения к компьютеру.

Сетки и пристрелка

В памяти прицела семь прицельных сеток, и каждую можно окрасить в один из четырёх цветов: белый, красный, жёлтый или зелёный. Цвет подбирается под палитру и фон: на белом изображении лучше видна красная или зелёная марка, на тёмном белая или жёлтая.

Прицел хранит несколько профилей пристрелки. В каждом сохраняются свои данные для отдельного ружья, патрона или условий стрельбы, поэтому при переходе с одного оружия или боеприпаса на другой не нужно пристреливаться заново, достаточно выбрать нужный профиль.

Управление и питание

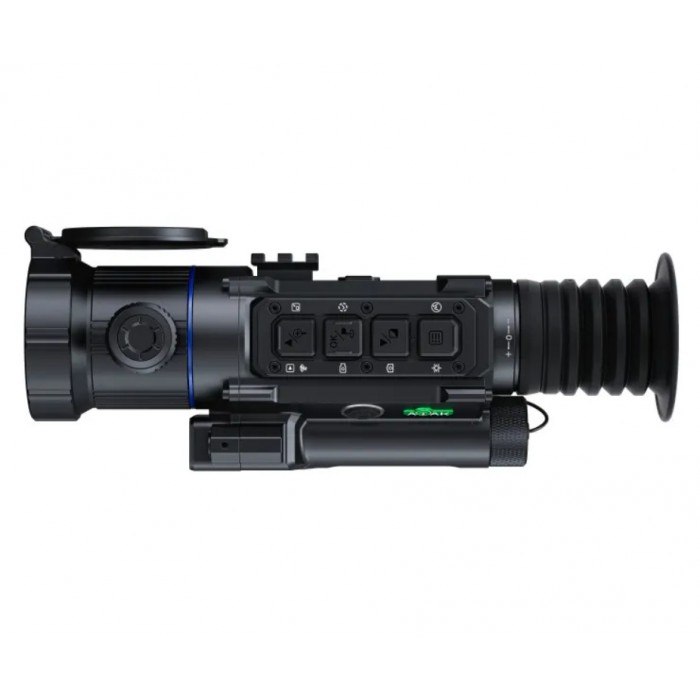

Управление кнопочное, кнопки собраны на верхней панели и одинаково удобны правше и левше. У кнопок разная форма и высота, поэтому их легко различить на ощупь в темноте и в перчатках.

Прицел работает от сменного литий-ионного аккумулятора 21700 ёмкостью 3000 мАч и напряжением 3,7 В. В нормальных условиях заряда хватает до 8 часов. Для долгих выходов можно подключить пауэрбанк через USB-C, а автовыключение бережёт заряд, если о приборе забыли. На морозе ёмкость любого литий-ионного аккумулятора снижается, поэтому зимой запасной аккумулятор лучше держать во внутреннем кармане.

Корпус и защита

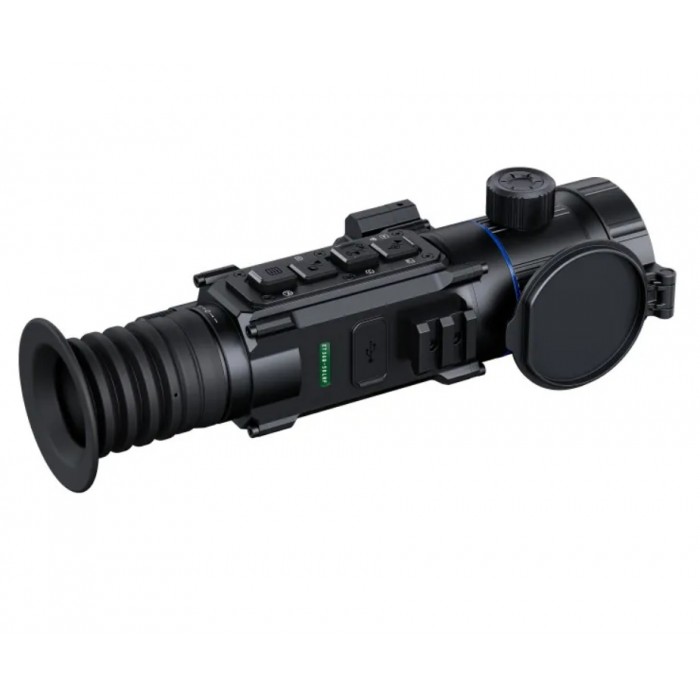

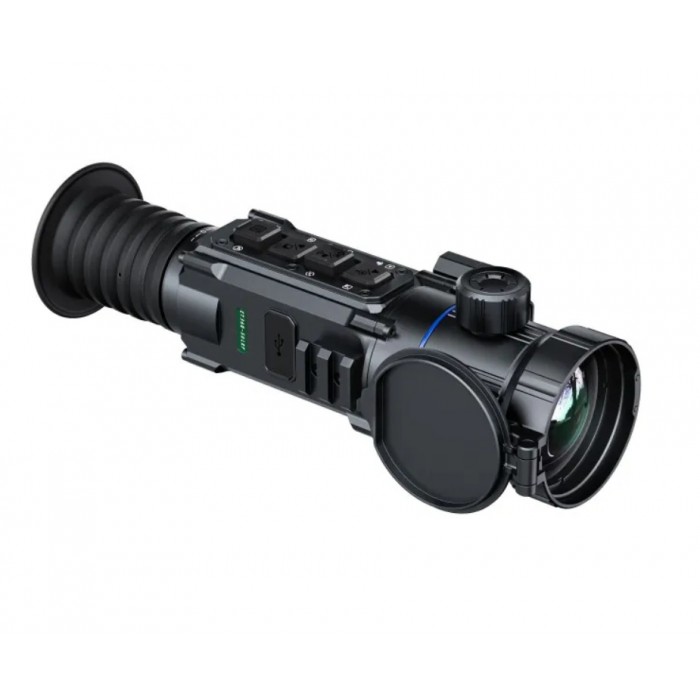

Корпус коробчатой формы сделан из алюминиевого сплава. Объектив закрывает откидная крышка на пружине: она открывается одним движением и не болтается под корпусом. На окуляре стоит гофрированный резиновый наглазник, который прилегает к лицу и не выпускает свет экрана наружу. Линза объектива имеет многослойное просветление.

Класс защиты IP67 означает, что прибор пылезащищён и выдерживает кратковременное погружение в воду, так что дождь и снег ему не страшны. Рабочий диапазон температур от −30 до +55 °C. Габариты 225×78×71 мм, масса с аккумулятором 678 граммов.

Установка на оружие

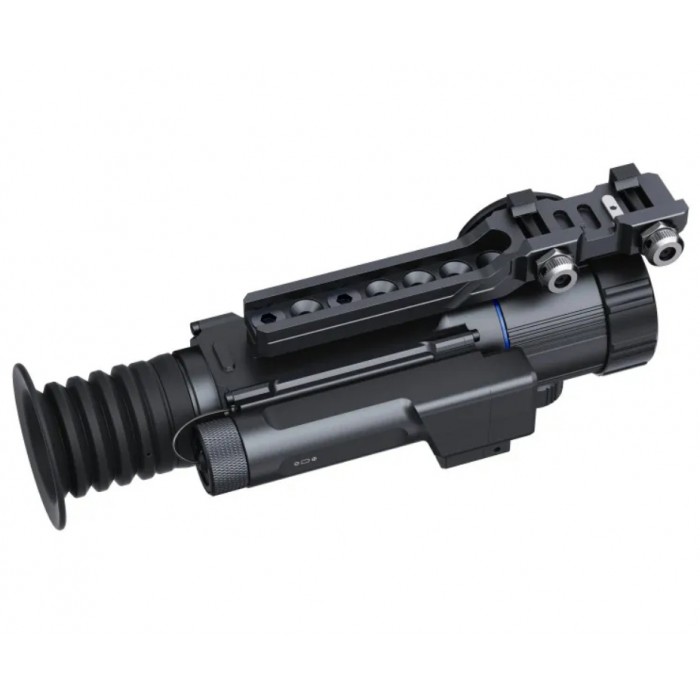

В комплекте идёт кронштейн под планку Picatinny или Weaver с тремя винтами, двумя прокладками и шестигранным ключом. Положение прицела на кронштейне регулируется, поэтому вынос подбирается под длину приклада и привычную изготовку стрелка. Удаление выходного зрачка 50 мм. Кронштейн съёмный, но крепится на винтах и к быстросъёмным не относится: прицел снимается и ставится обратно с помощью ключа.

Прицел выдерживает отдачу с дульной энергией до 6000 Дж. Производитель называет подходящие калибры: .223 Rem, .308 Win, .30-06 Springfield, 7×64, .300 Win Mag и 9,3×62.

Комплектация

• Тепловизионный прицел ATAK ET36Q-50LRF с наглазником и крышкой объектива.
• Кронштейн на Picatinny с тремя винтами и двумя прокладками.
• Шестигранный ключ.
• Аккумулятор 21700.
• Кабель USB-C.
• Салфетка для оптики.
• Защитный чехол.
• Инструкция и гарантийный талон.

Технические характеристики

Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и программное обеспечение изделия без предварительного уведомления, если эти изменения не ухудшают технические характеристики и потребительские свойства продукции.
