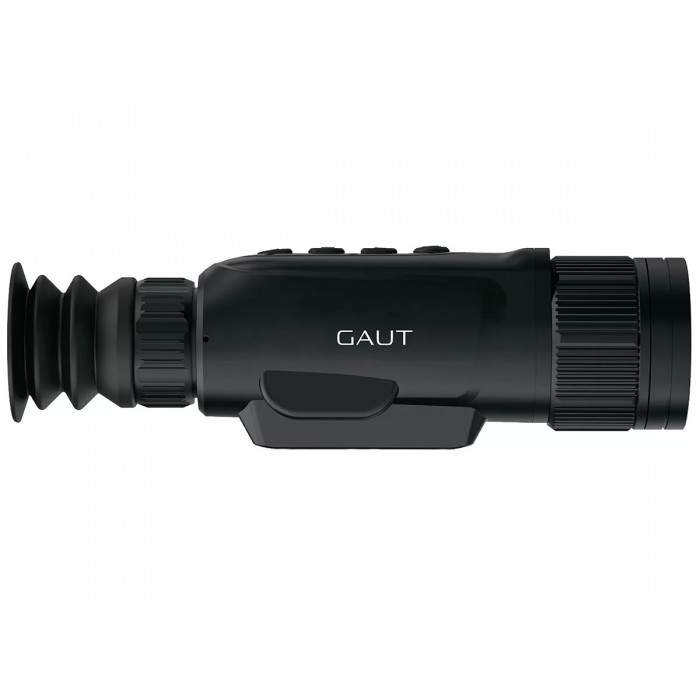

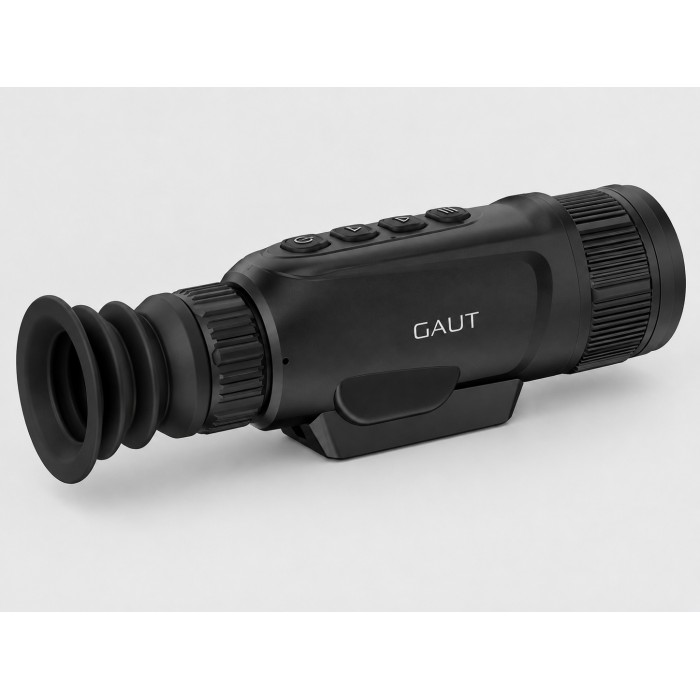

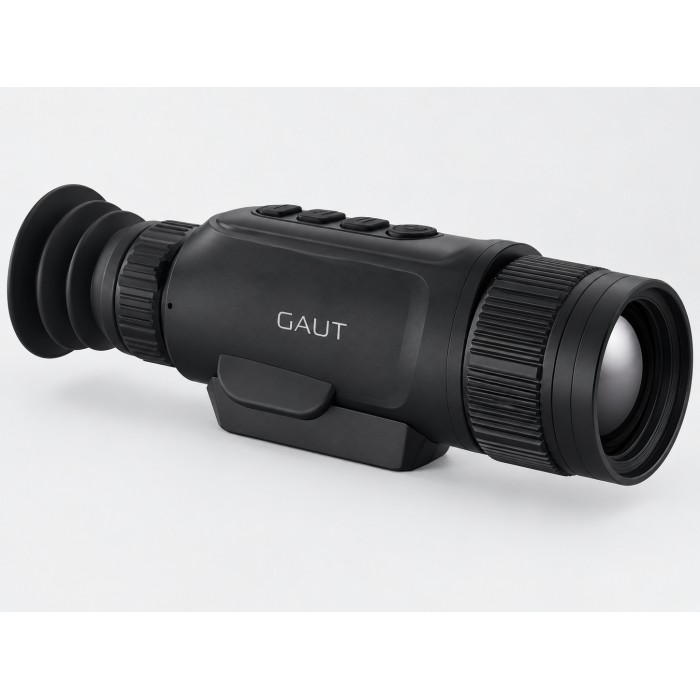

Тепловизионный прицел Gaut Spinel TS 635

Тепловизионный прицел GAUT SPINEL TS 635 рассчитан на охоту, наблюдение и стрельбу в условиях ограниченной видимости, когда особенно важны детализация изображения и широкий контроль пространства. В основе прибора используется неохлаждаемый VOx-сенсор разрешением 640×512 пикселей с шагом чувствительного элемента 12 мкм. Объектив 35 мм, базовое увеличение 2× и широкое поле зрения позволяют быстро осматривать местность, а цифровой зум расширяет диапазон кратности до 16×. Такая конфигурация подходит как для поиска объекта на открытых участках, так и для более подробного рассмотрения цели после обнаружения. Изображение выводится на AMOLED-дисплей разрешением 1024×768 пикселей, а набор цифровых функций включает запись фото и видео, PiP, отслеживание горячих точек, беспроводное подключение и несколько вариантов прицельных сеток. Быстросъёмное крепление позволяет использовать устройство не только установленным на оружии, но и для наблюдения с рук.

Ключевые отличия и функции

• VOx-сенсор 640×512 пикселей с шагом 12 мкм обеспечивает высокую детализацию теплового изображения.
• Температурная чувствительность NETD ≤20 мК помогает различать объекты при слабом тепловом контрасте.
• Объектив 35 мм и широкое поле зрения 12,5°×10° удобны для быстрого поиска и сопровождения цели.
• Базовое увеличение 2× и цифровой зум 1×, 2×, 4× и 8× обеспечивают общий диапазон кратности до 16×.
• AMOLED-дисплей 1024×768 пикселей и частота 50 Гц дают чёткое и плавное изображение.
• Режим PiP позволяет одновременно контролировать общий кадр и увеличенную центральную область.
• Доступны 6 прицельных сеток, 6 цветовых палитр, фото- и видеозапись со встроенной памятью 16 ГБ.
• Дальность обнаружения человека достигает 1653 м, автомобиля — 4375 м, кабана — 1458 м.
• Алюминиевый корпус с защитой IP67 выдерживает отдачу до 6000 Дж и работает при температуре от −30 до +70 °C.
• Четыре сменных аккумулятора 18350 обеспечивают до 5 часов работы, предусмотрены USB Type-C и крепление на планку Picatinny.

Матрица 640×512 пикселей заметно превосходит по количеству чувствительных элементов сенсоры 384×288, применяемые в младших версиях линейки. Более высокое разрешение помогает лучше различать форму объекта, положение отдельных частей тела и характер движения, а также сохранять больше визуальной информации при увеличении изображения. Это особенно полезно, когда требуется не просто обнаружить источник тепла, а оценить его тип и положение относительно окружающего фона. На дистанции мелкие детали остаются различимыми дольше, чем при использовании менее плотной матрицы. Для охотника это важно при выборе цели, наблюдении за группой животных и оценке ситуации до выстрела. Высокая детализация также облегчает работу в сложной местности, где силуэт частично перекрывается травой, кустарником или другими объектами.

Угловое поле зрения составляет 12,5°×10°, поэтому прибор охватывает достаточно широкий сектор и позволяет быстрее осматривать поля, просеки, вырубки и другие открытые пространства. Пользователю приходится реже перемещать оружие или сам тепловизор при поиске цели, что делает длительное наблюдение удобнее. Базовая кратность 2× сохраняет хороший обзор на коротких и средних дистанциях и помогает легче удерживать движущийся объект в поле зрения. После обнаружения можно последовательно подключить цифровое увеличение 2×, 4× или 8×, получив итоговую кратность до 16×. Такая схема даёт возможность сначала работать с широкой сценой, а затем увеличивать выбранную область для более подробного рассмотрения, не меняя прибор и не переключаясь на другую оптическую систему.

Температурная чувствительность NETD ≤20 мК позволяет сенсору отображать небольшие различия температуры между объектом и окружающей средой. Чем меньше температурный контраст сцены, тем важнее способность матрицы различать незначительные перепады теплового излучения. Это помогает сохранить информативность изображения при высокой влажности, тумане, сырой погоде, после осадков и в другие периоды, когда температура земли, растительности и животных становится близкой. Тепловой объект при таких условиях не теряется полностью на фоне местности, а его контуры остаются читаемыми в пределах возможностей сенсора. Спектральный диапазон 8–14 мкм соответствует рабочему диапазону тепловизионного модуля, а пространственное разрешение IFOV составляет 0,34 мрад. Фокусировка выполняется вручную, поэтому пользователь может настроить резкость под фактическое расстояние до наблюдаемого объекта.

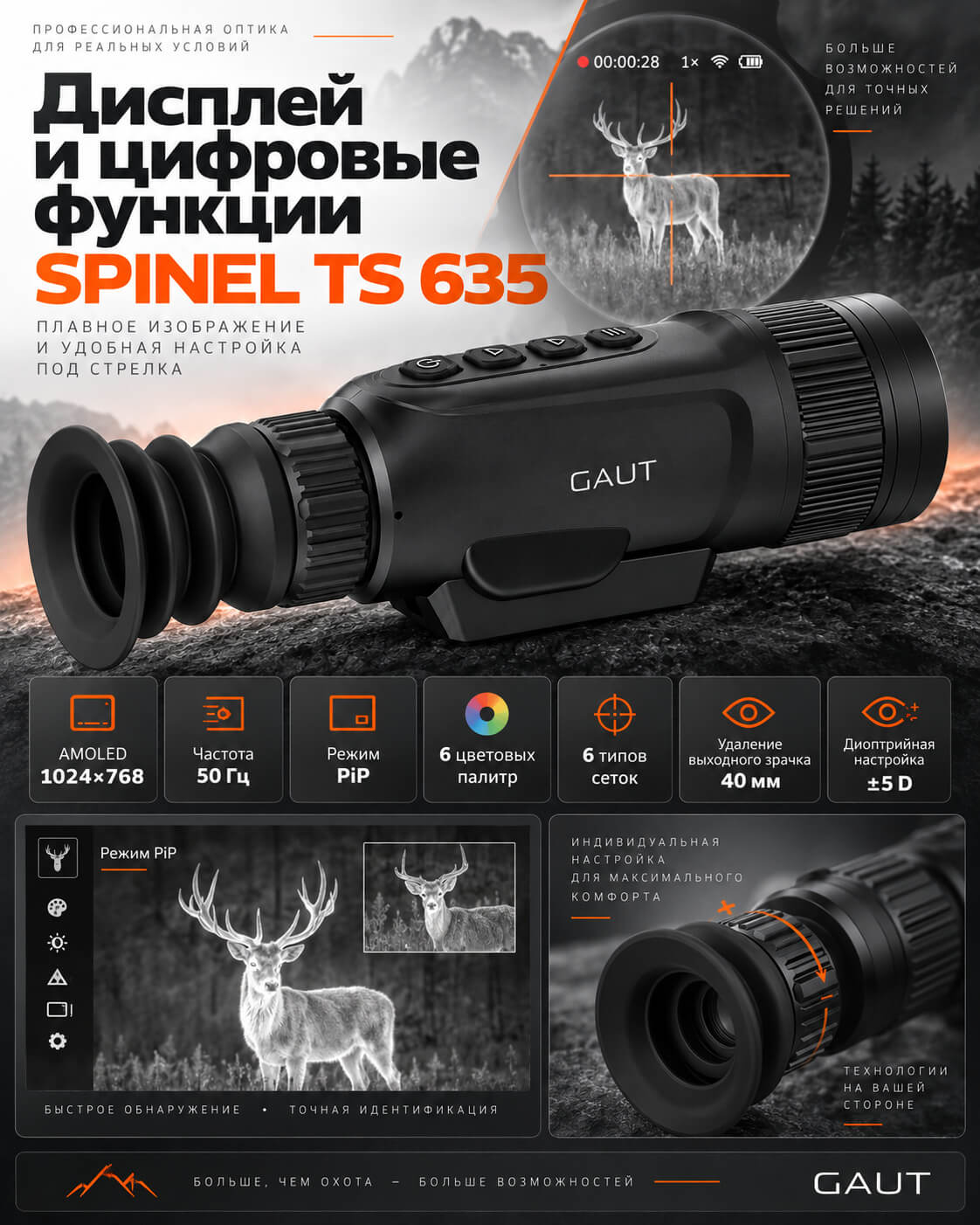

Тепловое изображение выводится на AMOLED-дисплей разрешением 1024×768 пикселей и диагональю около 10 мм. Высокая плотность пикселей помогает отчётливо видеть прицельную марку, элементы интерфейса и детали термограммы, особенно при использовании цифрового увеличения. AMOLED-технология обеспечивает высокий контраст и глубокое отображение тёмных участков, благодаря чему изображение воспринимается чётко без выраженной фоновой засветки. Частота обновления 50 Гц делает движение объектов плавным и уменьшает заметность рывков при сопровождении бегущего зверя или быстром переносе направления наблюдения. Для оптической части указано фокусное расстояние 18 мм, диоптрийная регулировка ±5 дптр и удаление выходного зрачка 40 мм. Эти параметры позволяют адаптировать окуляр под особенности зрения пользователя и подобрать комфортное положение прибора на оружии.

Диапазон увеличения формируется сочетанием базовой кратности 2× и цифровых ступеней 1×, 2×, 4× и 8×. На минимальном увеличении сохраняется максимально широкий для данной оптической схемы сектор наблюдения, что удобно при первоначальном поиске и работе по движущейся цели. При необходимости пользователь может постепенно увеличивать центральную область до итоговых 16×, чтобы подробнее рассмотреть удалённый объект. Такой диапазон даёт возможность использовать один прибор для разных дистанций, не меняя объектив и не устанавливая дополнительную оптику. При этом следует учитывать, что цифровое увеличение масштабирует сформированное сенсором изображение, поэтому на максимальных значениях особенно важны исходное разрешение матрицы 640×512 и точная ручная фокусировка. Высокое разрешение сенсора позволяет сохранить больше исходных деталей при таком масштабировании.

Питание осуществляется от четырёх сменных литий-ионных аккумуляторов формата 18350. Полностью заряженного комплекта хватает на работу продолжительностью до 5 часов, а полный цикл зарядки занимает не более 3 часов. В комплект входят четыре аккумулятора и зарядное устройство, поэтому базовая система питания готова к эксплуатации без дополнительного подбора элементов. Съёмная конструкция удобна для длительных выездов: разряженные аккумуляторы можно заменить заранее подготовленным комплектом и продолжить наблюдение без ожидания зарядки. Фактическая продолжительность работы зависит от температуры окружающей среды и активности дополнительных функций, включая беспроводное соединение и запись видео. Возможность быстрой замены элементов питания особенно полезна в полевых условиях, где доступ к стационарной электросети ограничен.

Корпус изготовлен из алюминиевого сплава и рассчитан на воздействие отдачи с энергией до 6000 Дж. Такой запас прочности позволяет применять устройство на распространённых охотничьих карабинах и гладкоствольном оружии, включая системы под .308 Win, 7,62×54R, .30-06 Springfield и мощные патроны 12-го калибра, если остальные параметры установки соответствуют требованиям оружия и крепления. Степень защиты IP67 обеспечивает полную защиту корпуса от проникновения пыли и допускает кратковременное погружение в воду на глубину до 1 м в условиях, предусмотренных стандартом. Прибор рассчитан на использование под дождём, снегом, при повышенной влажности и в загрязнённой полевой среде. Рабочий температурный диапазон от −30 до +70 °C позволяет эксплуатировать его зимой и летом при значительных сезонных перепадах температуры.

Цифровые функции расширяют возможности наблюдения без необходимости использовать отдельные устройства. Модуль Wi-Fi предназначен для соединения со смартфоном и позволяет передавать изображение на мобильное устройство, что удобно при совместном наблюдении или работе с доступными настройками через приложение. Встроенная память объёмом 16 ГБ используется для хранения фотографий в формате JPEG и видеозаписей MP4. Материалы можно перенести на компьютер через интерфейс USB Type-C. Таким образом, обнаруженную сцену можно сохранить непосредственно в памяти прибора и позднее просмотреть на другом устройстве. Меню поддерживает русский, английский и китайский языки, поэтому основные настройки доступны без необходимости использовать сторонние средства перевода.

Режим PiP выводит увеличенный фрагмент центральной части изображения поверх основного поля зрения. Пользователь продолжает видеть общую сцену, но одновременно получает более крупное отображение области, в которой находится цель. Такой режим удобен, когда нужно сохранить контроль окружающего пространства и при этом точнее рассмотреть выбранный объект. Автоматическое отслеживание горячих точек выделяет наиболее тёплые участки кадра, помогая быстрее обратить внимание на потенциальную цель при неоднородном температурном фоне. Для визуализации доступны шесть палитр: «Белый горячий», «Чёрный горячий», «Красный горячий», зелёная, радужная и «Железный». Переключение палитры не изменяет данные сенсора, но позволяет подобрать наиболее удобный способ отображения для конкретной сцены, температуры окружающей среды и индивидуального восприятия.

Для прицеливания предусмотрено шесть вариантов сеток, каждую из которых можно отображать в одном из шести цветов: голубом, синем, зелёном, белом, чёрном или красном. Такая настройка помогает выбрать хорошо заметную марку для используемой тепловой палитры и конкретного фона. Цвет сетки можно подбирать так, чтобы она не сливалась с наиболее яркими или тёмными участками изображения. Разнообразие вариантов также позволяет адаптировать интерфейс под привычки пользователя и особенности конкретного оружия. Лазерный дальномер в этой версии не предусмотрен, поэтому расстояние до цели определяется отдельно или оценивается другим доступным способом. Основное назначение прибора связано именно с тепловизионным наблюдением, обнаружением цели и прицеливанием с использованием встроенных сеток.

Штатное крепление рассчитано на планку Picatinny и выполнено в быстросъёмном формате. При необходимости тепловизор можно снять с оружия и использовать для ручного наблюдения за местностью, а затем вернуть на посадочное место. Это удобно во время предварительного осмотра угодий, когда нет необходимости постоянно держать оружие в положении для стрельбы. Возможность использовать один прибор и как установленную оптику, и как ручной тепловизионный монокуляр уменьшает количество оборудования, которое приходится брать с собой. После повторной установки необходимо контролировать правильность посадки и надёжность фиксации кронштейна, поскольку положение устройства относительно оружия связано с сохранением пристрелки. Масса модели составляет 725 г, а размеры корпуса — 207×81×60 мм, поэтому эти параметры стоит учитывать при формировании общей конфигурации оружия.

SPINEL TS 635 использует неохлаждаемый VOx-сенсор 640×512 пикселей с шагом 12 мкм, чувствительностью NETD ≤20 мК и частотой обновления 50 Гц. Объектив 35 мм обеспечивает поле зрения 12,5°×10° и базовую кратность 2×. Пространственное разрешение составляет 0,34 мрад, а ручная фокусировка позволяет точно настраивать резкость под дистанцию. Максимальное увеличение 16× достигается за счёт цифрового зума 1×, 2×, 4× и 8×. Изображение выводится на AMOLED-дисплей 1024×768 пикселей. Диоптрийная регулировка ±5 дптр и удаление выходного зрачка 40 мм позволяют адаптировать окуляр под пользователя и правильно расположить прибор относительно глаза.

Фото- и видеозапись, встроенная память 16 ГБ, USB Type-C, Wi-Fi, PiP и автоматическое отслеживание горячих точек объединены в одном устройстве. Пользователь может сохранять результаты наблюдения, передавать их на компьютер, выводить изображение на совместимое мобильное устройство и выбирать наиболее удобную цветовую палитру. Шесть сеток и несколько вариантов их цвета позволяют настроить интерфейс под разные условия. Питание от четырёх сменных аккумуляторов 18350 обеспечивает до 5 часов автономной работы, а время зарядки не превышает 3 часов. Алюминиевый корпус с защитой IP67 рассчитан на эксплуатацию в диапазоне от −30 до +70 °C и выдерживает отдачу до 6000 Дж. Таким образом, основные функции наблюдения, прицеливания, записи и передачи изображения сосредоточены в одном корпусе без необходимости дополнять систему отдельным тепловизионным модулем.

Дальность обнаружения ростовой фигуры человека достигает 1653 м, распознавания — 413 м. Автомобиль может быть обнаружен на расстоянии до 4375 м и распознан на дистанции до 1094 м. Для кабана предусмотрена дальность обнаружения до 1458 м и распознавания до 365 м. Фактические возможности наблюдения зависят от размеров и положения объекта, температуры воздуха, влажности, осадков, плотности растительности и теплового контраста с окружающим фоном. При этом высокая чувствительность сенсора и разрешение 640×512 пикселей помогают сохранить информативность изображения в сложной обстановке и лучше различать детали после обнаружения цели.

GAUT SPINEL TS 635 ориентирован на пользователя, которому важны широкий обзор, высокая детализация и возможность работать с объектами на разных дистанциях. Матрица 640×512 пикселей, чувствительность NETD ≤20 мК, базовая кратность 2× и увеличение до 16× дают возможность быстро искать цель на большой площади и затем переходить к более подробному наблюдению. AMOLED-дисплей 1024×768, частота 50 Гц, PiP, горячая точка, шесть палитр, шесть сеток, фото- и видеозапись, Wi-Fi и память 16 ГБ расширяют функциональность без перегруженности дополнительными внешними модулями. Быстросъёмное крепление, защита IP67, рабочий диапазон от −30 до +70 °C и стойкость к отдаче до 6000 Дж делают устройство подходящим для регулярной эксплуатации на охоте и для продолжительного наблюдения в полевых условиях.

Комплектация

• Тепловизионный прицел
• Быстросъёмный кронштейн на планку Picatinny
• Сменные аккумуляторы 18350 — 4 шт
• Зарядное устройство для 4-х аккумуляторов 18350 с кабелем USB Type-C
• Защитная крышка для объектива
• Кейс для транспортировки
• Ремень для кейса
• Грелки для пристрелки — 3 шт
• Салфетка из микрофибры для очистки линз
• Руководство по эксплуатации

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 2-16
• Диаметр объектива (размер линзы), мм - 35
• Разрешение сенсора - 640x512
• Дальность обнаружения человека, м - 1653
• Встроенный лазерный дальномер (LRF) - Без дальномера
• Гарантийный срок - 2 года
• Код товара - УТ-00014828
• Тип сенсора - неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 20 mK
• Частота кадров - 50 Гц
• IFOV - 0,34 mrad
• Объектив - 35 мм
• Угловое поле зрения - 12,5°х10°
• Базовое увеличение - 2х
• Цифровое увеличение - 1х, 2х, 4х, 8х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Диагональ дисплея - 1 см (0,39 дюйма)
• Разрешение дисплея - 1024х768
• Фокусное расстояние - 18 мм
• Диоптрийная настройка - ±5 D
• Удаление выходного зрачка - 40 мм
• Картинка в картинке (PIP) - есть
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, зелёный, радужный, железный
• Фото/Видео - есть
• Формат фото/видео - .JPEG/.MP4
• Лазерный дальномер - нет
• Прицельные сетки - 6 видов
• Языки - русский, английский, китайский
• Память - встроенная, 16 Гб
• USB интерфейс - Type-C для передачи фото и видео
• Источник питания - 4 сменных аккумулятора 18350
• Время зарядки - ≤3 ч
• Время работы - до 5 ч
• Рабочая температура - -30° C ~ +70° C
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP67
• Материал корпуса - алюминиевый сплав
• Масса - 725 г
• Размеры - 207х81х60 мм
• Крепление - планка Picatinny
• Обнаружение человека - 1653 м
• Распознавание человека - 413 м
• Обнаружение автомобиля - 4375 м
• Распознавание автомобиля - 1094 м
• Обнаружение кабана - 1458 м
• Распознавание кабана - 365 м
