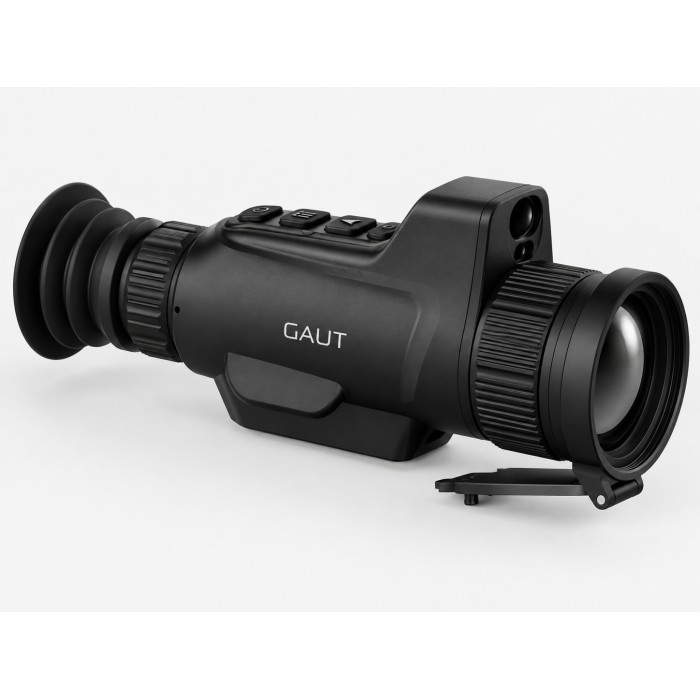

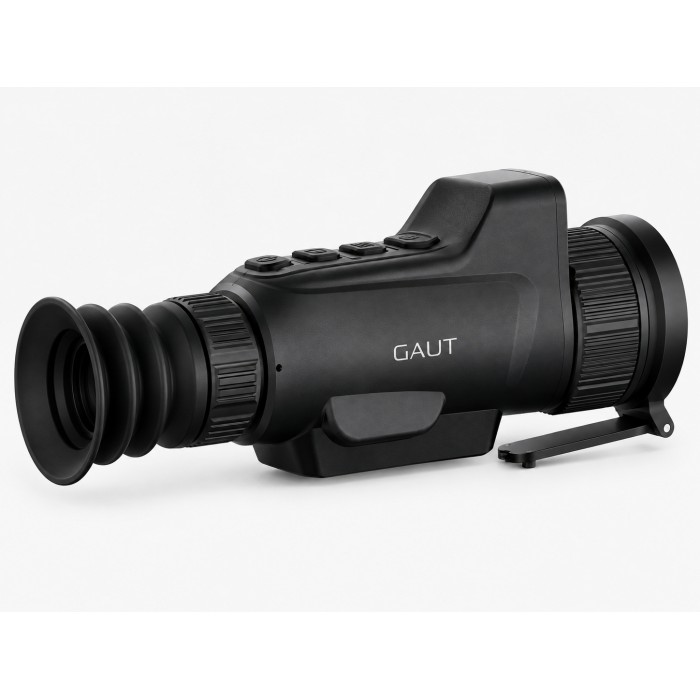

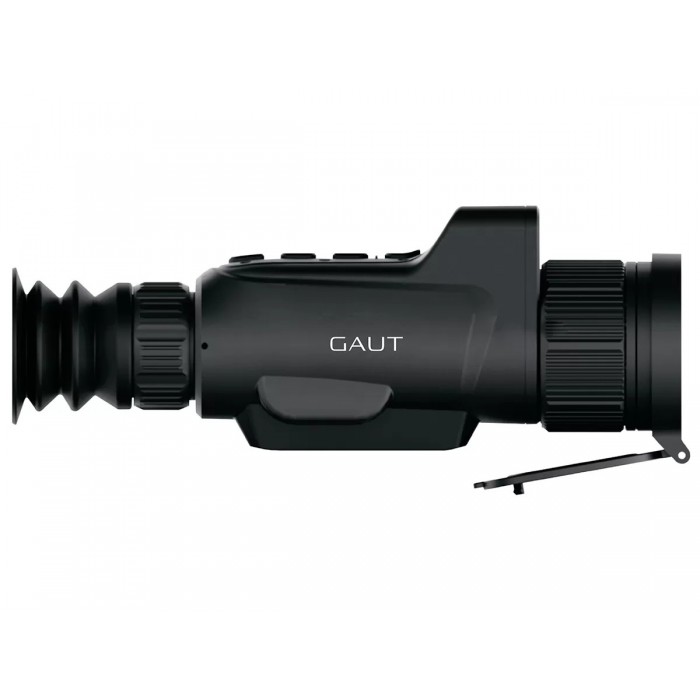

Тепловизионный прицел Gaut Spinel TS 350L

Тепловизионный прицел GAUT SPINEL TS 350L рассчитан на охоту, наблюдение и стрельбу на средних и дальних дистанциях, где важны точное определение расстояния, высокая детализация тепловой сцены и возможность быстро подготовиться к выстрелу. Встроенный лазерный дальномер и баллистический калькулятор позволяют выполнять основные расчёты непосредственно с помощью прибора, не прибегая к отдельному дальномеру. Тепловизионный канал построен на сенсоре 384×288 пикселей с объективом 50 мм, а изображение выводится на AMOLED-дисплей высокого разрешения. Базовое увеличение 4,8× и цифровой зум обеспечивают максимальную кратность 19,2×, поэтому устройство ориентировано на уверенную работу с удалёнными объектами. Быстросъёмное крепление позволяет использовать его не только на оружии, но и для наблюдения с рук.

Ключевые отличия и функции

• VOx-сенсор 384×288 пикселей с шагом 12 мкм обеспечивает детализированное тепловое изображение.
• Температурная чувствительность NETD ≤25 мК помогает различать объекты при небольшом тепловом контрасте.
• Объектив 50 мм и базовое увеличение 4,8× подходят для наблюдения на средних и дальних дистанциях.
• Цифровое увеличение 1×, 2× и 4× обеспечивает общую кратность до 19,2×.
• Встроенный лазерный дальномер измеряет расстояние до цели на дистанции до 1200 м.
• AMOLED-дисплей 1024×768 пикселей и частота 50 Гц обеспечивают чёткое и плавное изображение.
• Режим PiP, 6 прицельных сеток и 6 цветовых палитр расширяют возможности настройки изображения.
• Фото- и видеозапись дополняются встроенной памятью 16 ГБ и интерфейсом USB Type-C.
• Дальность обнаружения человека достигает 2361 м, автомобиля — 6250 м, кабана — 2083 м.
• Алюминиевый корпус с защитой IP67 выдерживает отдачу до 6000 Дж и рассчитан на работу при температуре от −30 до +70 °C.

Встроенный лазерный дальномер является одним из основных отличий версии TS 350L от модели без индекса L. Он позволяет определить расстояние до объекта на дистанции до 1200 м непосредственно во время наблюдения. Пользователю не требуется отдельно доставать ручной дальномер, переключаться между приборами или оценивать дистанцию визуально. Это особенно удобно при работе по цели, которая появляется ненадолго или перемещается, поскольку измерение можно выполнить без изменения привычной последовательности действий. Полученное значение расстояния используется не только для оценки положения объекта, но и как исходная информация для баллистических расчётов.

Баллистический калькулятор дополняет лазерное измерение расстояния и помогает учитывать траекторию полёта пули при стрельбе на различных дистанциях. Система использует заданные баллистические параметры, включая данные о калибре и массе пули, после чего рассчитывает необходимую поправку и помогает определить соответствующую точку прицеливания. Это уменьшает объём ручных вычислений непосредственно перед выстрелом и позволяет быстрее учитывать влияние дистанции на траекторию. Функция особенно полезна на удалённых целях, где ошибка в оценке расстояния заметнее влияет на положение средней точки попадания. При этом окончательное решение и контроль введённых данных остаются за стрелком.

Тепловизионный модуль использует неохлаждаемый сенсор на оксиде ванадия с разрешением 384×288 пикселей. Размер чувствительного элемента составляет 12 мкм, рабочий спектральный диапазон — 8–14 мкм, а пространственное разрешение IFOV — 0,24 мрад. Объектив 50 мм формирует поле зрения 5,3°×4° и обеспечивает базовую кратность 4,8×. Такая оптическая конфигурация ориентирована на детальное наблюдение за удалёнными объектами и позволяет лучше рассматривать форму, положение и характер движения цели. Цифровое увеличение доступно в вариантах 1×, 2× и 4×, поэтому общая кратность может достигать 19,2×. Фокусировка выполняется вручную, что даёт возможность настроить резкость под фактическую дистанцию наблюдения.

Температурная чувствительность NETD ≤25 мК позволяет сенсору отображать небольшие различия между температурой объекта и окружающего фона. Это важно в условиях, когда животное частично скрыто растительностью, находится на фоне нагретой земли или температурный контраст сцены невысок. Высокая чувствительность помогает сохранить различимость деталей при тумане, осадках и других сложных условиях наблюдения, хотя фактическое качество изображения по-прежнему зависит от погоды, влажности и температуры окружающей среды. Частота обновления 50 Гц обеспечивает плавное отображение движущейся цели и уменьшает заметность рывков при быстром перемещении оружия. Рабочий температурный диапазон прибора составляет от −30 до +70 °C, поэтому он рассчитан на эксплуатацию как в зимний период, так и при высокой положительной температуре.

Изображение выводится на AMOLED-дисплей с разрешением 1024×768 пикселей и диагональю около 10 мм. Высокая плотность пикселей позволяет отчётливо видеть элементы интерфейса, прицельную сетку и контуры объекта даже при использовании цифрового увеличения. AMOLED-технология обеспечивает высокий контраст и глубокое отображение тёмных участков, что облегчает восприятие тепловой сцены при продолжительном наблюдении. Для оптической части указано фокусное расстояние 18 мм, а диапазон диоптрийной регулировки составляет ±5 дптр. Пользователь может настроить окуляр под особенности собственного зрения. Удаление выходного зрачка 40 мм помогает сохранять удобное положение глаза относительно окуляра и особенно важно при использовании прибора на оружии с ощутимой отдачей.

Питание осуществляется от четырёх сменных аккумуляторов формата 18350. На одном полностью заряженном комплекте заявлено до 5 часов работы, при этом фактическая автономность зависит от температуры и интенсивности использования электронных функций. Время зарядки составляет не более 3 часов. В комплект входят четыре аккумулятора и зарядное устройство, поэтому базовый набор источников питания не требуется приобретать отдельно. Съёмная конструкция удобна в полевых условиях: при наличии запасных заряженных элементов работу можно продолжить без ожидания окончания зарядки. Такой вариант особенно практичен для длительных выездов, когда доступ к стационарному источнику питания ограничен.

Корпус изготовлен из алюминиевого сплава и рассчитан на нагрузку от отдачи до 6000 Дж. Это позволяет применять устройство с распространёнными охотничьими калибрами, включая .308 Win, .30-06 Springfield и мощные патроны 12-го калибра Magnum. Конструкция рассчитана на регулярную эксплуатацию на оружии и сохранение работоспособности при интенсивной стрельбе. Степень защиты IP67 обеспечивает полную защиту корпуса от проникновения пыли и допускает кратковременное погружение в воду на глубину до 1 м при соблюдении условий стандарта. Прибор подходит для использования под дождём, снегом и в условиях высокой влажности, однако разъёмы и защитные крышки при эксплуатации должны быть правильно закрыты.

Штатный кронштейн устанавливается на планку Picatinny и оснащён быстросъёмным механизмом. Благодаря этому тепловизор можно оперативно снять с оружия и использовать для ручного наблюдения, а затем вернуть на посадочное место. Такой формат удобен, когда сначала необходимо осмотреть местность, найти тепловую цель или оценить направление её движения, не удерживая оружие в положении для стрельбы. Один прибор в этом случае выполняет функции установленного прицела и ручного тепловизионного монокуляра. После повторной установки необходимо убедиться в правильности фиксации кронштейна и положении устройства, поскольку надёжность крепления непосредственно связана со стабильностью пристрелки.

Для настройки прицельного изображения предусмотрено шесть типов сеток. Доступны шесть вариантов их цвета: голубой, синий, зелёный, белый, чёрный и красный. Такой выбор позволяет подобрать хорошо различимую марку в зависимости от используемой палитры и характера теплового фона. Система отображения также включает шесть цветовых палитр: «Белый горячий», «Чёрный горячий», «Красный горячий», зелёную, радужную и «Железный». Различные варианты визуализации помогают адаптировать термограмму к конкретной сцене, погоде и индивидуальному восприятию пользователя. Возможность выбирать оформление особенно полезна при длительном наблюдении или работе со сценами, где цель слабо отличается от окружающего фона.

Модуль WLAN обеспечивает беспроводное подключение к совместимому мобильному устройству. Через приложение можно передавать тепловизионное изображение в реальном времени, вести удалённое наблюдение и использовать доступные функции управления. Для хранения материалов предусмотрено 16 ГБ встроенной памяти. Фотографии записываются в формате JPEG, видеоролики — в MP4, поэтому зафиксированную сцену можно сохранить для последующего просмотра. Проводное подключение выполняется через USB Type-C, который используется для передачи фото и видеозаписей на внешнее устройство. Наличие собственной памяти избавляет от необходимости использовать отдельную карту для базовой записи, а USB-интерфейс упрощает перенос сохранённых файлов.

Программные функции дополняют основные возможности тепловизионного канала. Отслеживание горячих точек автоматически определяет участки сцены с выраженным температурным контрастом и помогает быстрее заметить потенциальную цель. Режим PiP выводит увеличенную центральную область поверх основного изображения, поэтому пользователь одновременно сохраняет общий обзор и получает более детальное представление о выбранном объекте. Это удобно при работе на значительном расстоянии, когда необходимо контролировать окружающее пространство и при этом точнее видеть область прицеливания. Встроенный гироскоп помогает отслеживать положение оружия и контролировать его завал, что дополняет возможности прицела при подготовке к выстрелу.

В технической части GAUT SPINEL TS 350L сочетает сенсор 384×288 пикселей с шагом 12 мкм, объектив 50 мм и чувствительность NETD не более 25 мК. Частота обновления составляет 50 Гц, поле зрения — 5,3°×4°, а диапазон увеличения формируется базовой кратностью 4,8× и цифровыми ступенями 1×, 2× и 4×. Ручная фокусировка позволяет точно настроить изображение на выбранную дистанцию. AMOLED-экран разрешением 1024×768 пикселей обеспечивает отображение тепловой сцены и интерфейса, а диоптрийная настройка ±5 дптр позволяет адаптировать окуляр под зрение пользователя. Удаление выходного зрачка составляет 40 мм.

Прибор поддерживает фотосъёмку и видеозапись, режим PiP, отслеживание наиболее горячих участков и беспроводное подключение по WLAN. Для сохранения данных выделено 16 ГБ встроенной памяти, а передача файлов выполняется через USB Type-C. Меню доступно на русском, английском и китайском языках. В отличие от версии без дальномера, здесь предусмотрено лазерное измерение расстояния до 1200 м и работа баллистического калькулятора. Питание обеспечивают четыре сменных аккумулятора 18350, максимальное время автономной работы заявлено до 5 часов, а зарядка занимает не более 3 часов. Эти функции объединены в одном корпусе, что уменьшает необходимость использовать дополнительные электронные приборы непосредственно во время наблюдения и подготовки к выстрелу.

Корпус имеет размеры 207×81×60 мм и массу 725 г. Алюминиевый сплав обеспечивает необходимую жёсткость конструкции, а защита IP67 рассчитана на эксплуатацию в сложных полевых условиях. Рабочий диапазон от −30 до +70 °C позволяет использовать устройство в значительном диапазоне температур. Максимальная заявленная стойкость к отдаче составляет 6000 Дж. Крепление на планку Picatinny обеспечивает совместимость с распространёнными системами установки, а быстросъёмная конструкция позволяет при необходимости использовать тепловизор с рук. При выборе места установки следует учитывать габариты и массу прибора вместе с остальным оборудованием на оружии.

Заявленные дистанции обнаружения и распознавания зависят от размеров наблюдаемого объекта. Ростовая фигура человека может быть обнаружена на расстоянии до 2361 м и распознана примерно на 590 м. Для автомобиля указано обнаружение до 6250 м и распознавание до 1563 м. Кабан может быть обнаружен на дистанции до 2083 м и распознан примерно на 521 м. Эти значения характеризуют возможности тепловизионного канала при подходящих условиях и не являются одинаковыми для любой погоды и местности. Фактическая дальность зависит от температуры воздуха, влажности, осадков, теплового контраста, размеров и положения объекта, наличия растительности и других факторов, влияющих на качество теплового изображения.

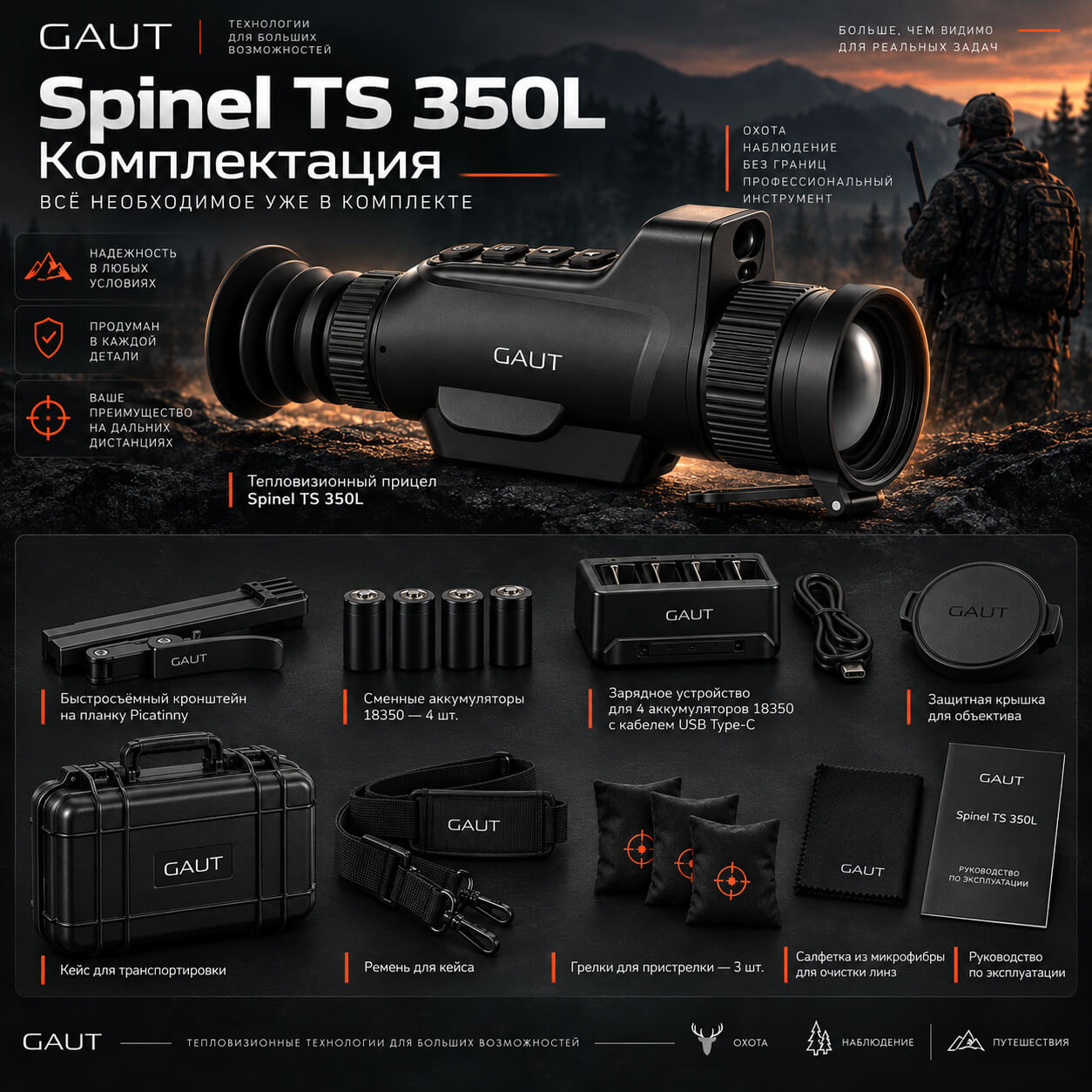

Комплектация

• Тепловизионный прицел
• Быстросъёмный кронштейн на планку Picatinny
• Сменные аккумуляторы 18350 — 4 шт
• Зарядное устройство для 4-х аккумуляторов 18350 с кабелем USB Type-C
• Защитная крышка для объектива
• Кейс для транспортировки
• Ремень для кейса
• Грелки для пристрелки — 3 шт
• Салфетка из микрофибры для очистки линз
• Руководство по эксплуатации

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 4.8-19.2
• Диаметр объектива (размер линзы), мм - 50
• Разрешение сенсора - 384x288
• Дальность обнаружения человека, м - 2361
• Встроенный лазерный дальномер (LRF) - С дальномером
• Максимальное измеряемое расстояние, м - 1200
• Гарантийный срок - 2 года
• Код товара - УТ-00014827
• Тип сенсора - неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 25 mK
• Частота кадров - 50 Гц
• IFOV - 0,24 mrad
• Объектив - 50 мм
• Угловое поле зрения - 5,3°х4°
• Базовое увеличение - 4,8х
• Цифровое увеличение - 1х, 2х, 4х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Диагональ дисплея - 1 см (0,39 дюйма)
• Разрешение дисплея - 1024х768
• Фокусное расстояние - 18 мм
• Диоптрийная настройка - ±5 D
• Удаление выходного зрачка - 40 мм
• Картинка в картинке (PIP) - есть
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, зелёный, радужный, железный
• Фото/Видео - есть
• Формат фото/видео - .JPEG/.MP4
• Лазерный дальномер - есть, до 1200 м
• Прицельные сетки - 6 видов
• Языки - русский, английский, китайский
• Память - встроенная, 16 Гб
• USB интерфейс - Type-C для передачи фото и видео
• Источник питания - 4 сменных аккумулятора 18350
• Время зарядки - ≤3 ч
• Время работы - до 5 ч
• Рабочая температура - -30° C ~ +70° C
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP67
• Материал корпуса - алюминиевый сплав
• Масса - 725 г
• Размеры - 207х81х60 мм
• Крепление - планка Picatinny
• Обнаружение человека - 2361 м
• Распознавание человека - 590 м
• Обнаружение автомобиля - 6250 м
• Распознавание автомобиля - 1563 м
• Обнаружение кабана - 2083 м
• Распознавание кабана - 521 м
