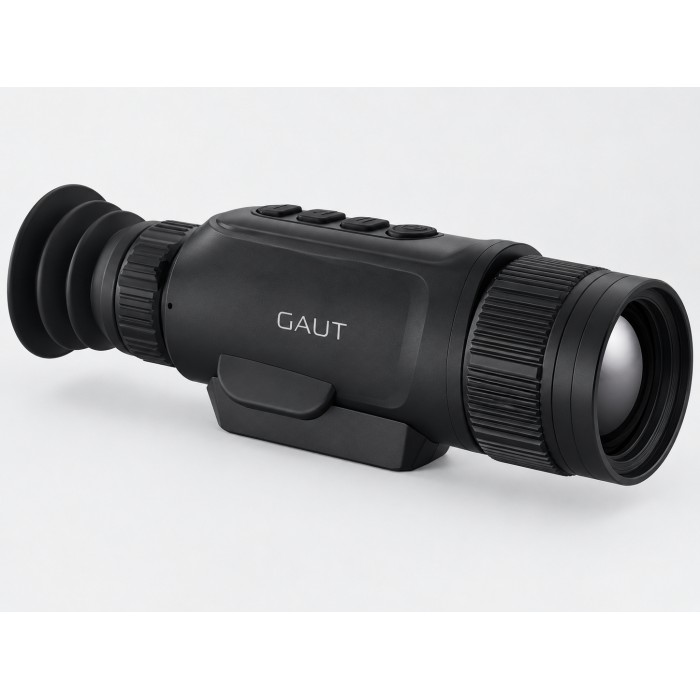

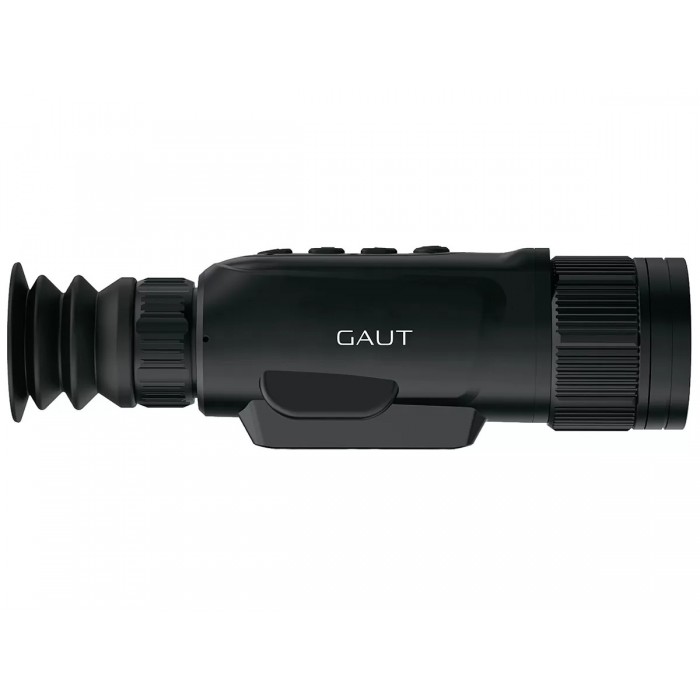

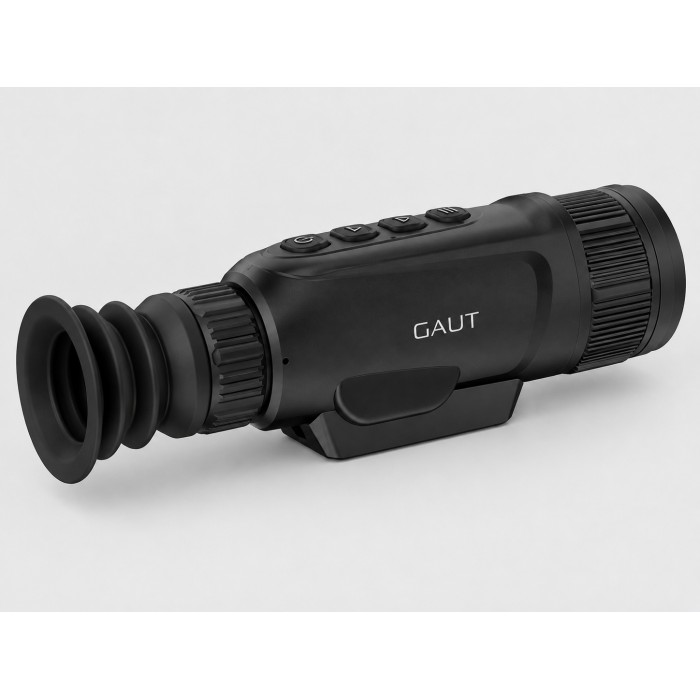

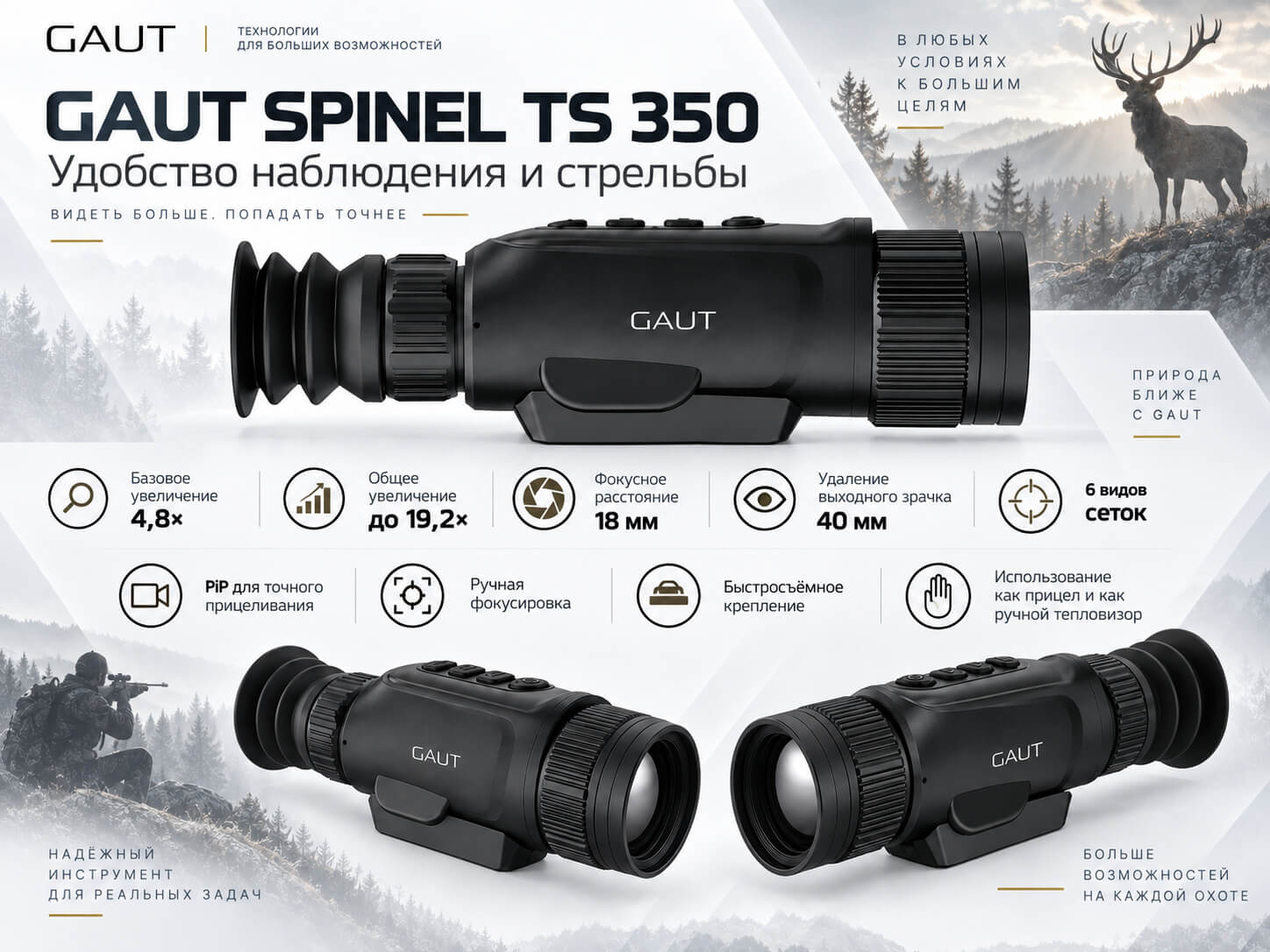

Тепловизионный прицел Gaut Spinel TS 350

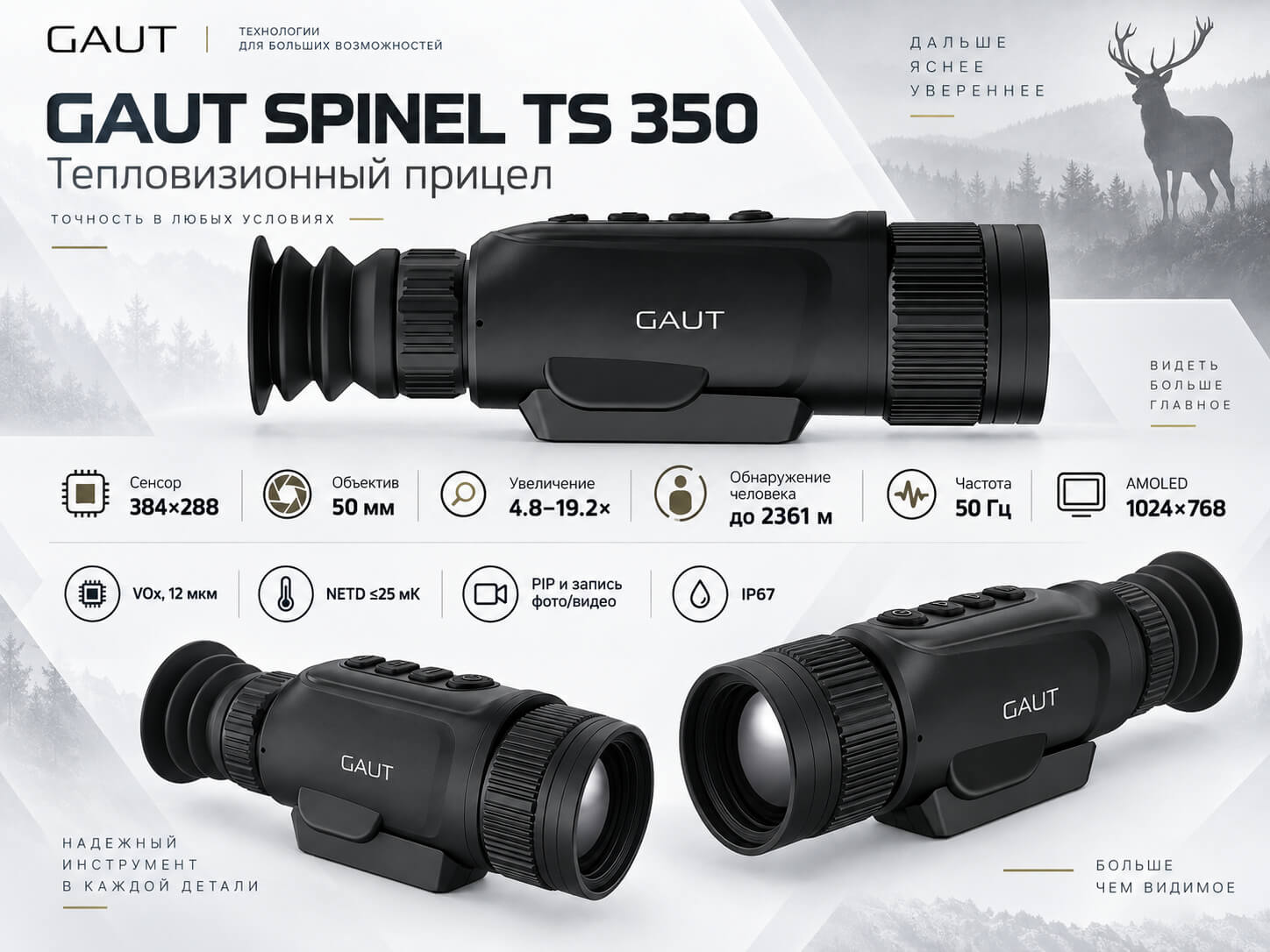

Тепловизионный прицел GAUT SPINEL TS 350 рассчитан на охоту, наблюдение и стрельбу в условиях недостаточной видимости, когда требуется уверенно обнаруживать и различать объекты на значительном расстоянии. В основе прибора используется тепловизионный сенсор разрешением 384×288 пикселей, объектив 50 мм и AMOLED-дисплей высокого разрешения. Такая конфигурация ориентирована прежде всего на средние и дальние дистанции: базовое увеличение составляет 4,8×, а цифровой зум позволяет довести общую кратность до 19,2×. Быстросъёмное крепление расширяет сценарии применения — устройство можно использовать на оружии либо снять с кронштейна и вести наблюдение с рук как через тепловизионный монокуляр.

Ключевые отличия и функции

• VOx-сенсор 384×288 пикселей с шагом 12 мкм обеспечивает детализированное тепловое изображение.
• Температурная чувствительность NETD ≤25 мК помогает различать цель при небольшом тепловом контрасте.
• Объектив 50 мм и базовое увеличение 4,8× ориентированы на наблюдение на средних и дальних дистанциях.
• Цифровое увеличение 1×, 2× и 4× обеспечивает общий диапазон кратности до 19,2×.
• AMOLED-дисплей 1024×768 пикселей и частота 50 Гц дают чёткое и плавное изображение.
• Режим PiP позволяет одновременно контролировать общий кадр и увеличенную центральную область.
• Доступны 6 прицельных сеток, 6 цветовых палитр, фото- и видеозапись с памятью 16 ГБ.
• Дальность обнаружения человека достигает 2361 м, автомобиля — 6250 м, кабана — 2083 м.
• Алюминиевый корпус с защитой IP67 выдерживает отдачу до 6000 Дж и работает при температуре от −30 до +70 °C.
• Четыре сменных аккумулятора 18350 обеспечивают до 5 часов работы, предусмотрены USB Type-C и крепление на планку Picatinny.

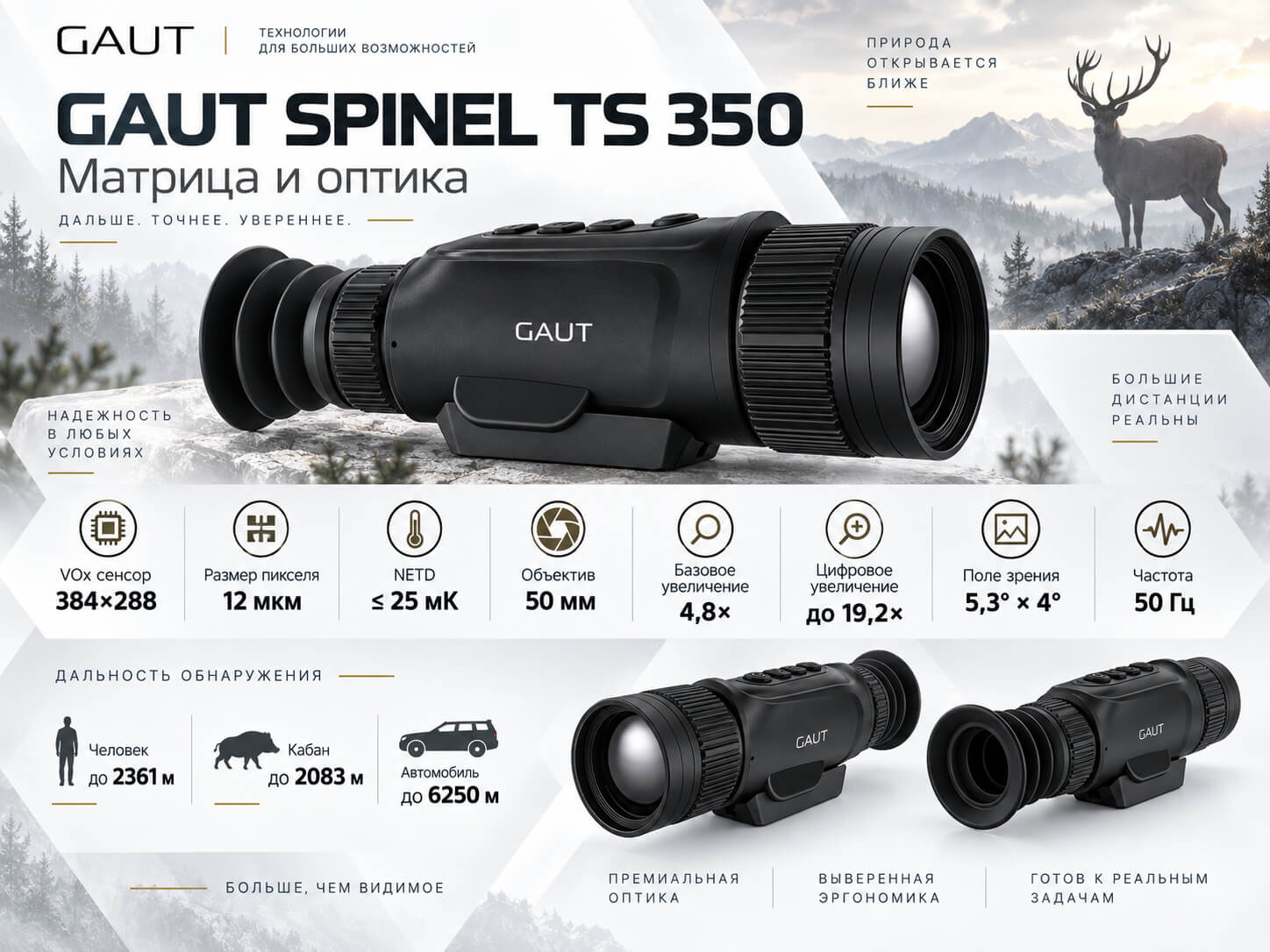

Неохлаждаемый сенсор на оксиде ванадия формирует изображение размером 384×288 пикселей при шаге чувствительного элемента 12 мкм. Такое разрешение позволяет не только обнаружить тепловой объект, но и лучше оценить его форму, положение и характер движения. Объектив диаметром 50 мм рассчитан на работу с удалёнными целями и обеспечивает базовую кратность 4,8×. Угловое поле зрения составляет 5,3°×4°, поэтому прибор в большей степени ориентирован на детальное наблюдение, чем на максимально широкий охват пространства. Для дополнительного приближения предусмотрены ступени цифрового увеличения 1×, 2× и 4×, благодаря которым итоговая кратность достигает 19,2×. Фокусировка выполняется вручную и позволяет настроить резкость изображения под фактическую дистанцию до наблюдаемого объекта.

Температурная чувствительность NETD ≤25 мК помогает отображать небольшие различия между температурой цели и окружающего фона. Это особенно полезно в ситуациях, когда животное находится среди растительности, частично скрыто естественными препятствиями или температура воздуха близка к температуре наблюдаемого объекта. Рабочий спектральный диапазон сенсора составляет 8–14 мкм, а пространственное разрешение IFOV — 0,24 мрад. Частота обновления 50 Гц позволяет плавно сопровождать движущуюся цель и сохраняет читаемость тепловой сцены при перемещении оружия. Прибор рассчитан на эксплуатацию при температуре от −30 до +70 °C, что позволяет использовать его как зимой, так и в жаркую погоду без выхода за заявленный рабочий диапазон.

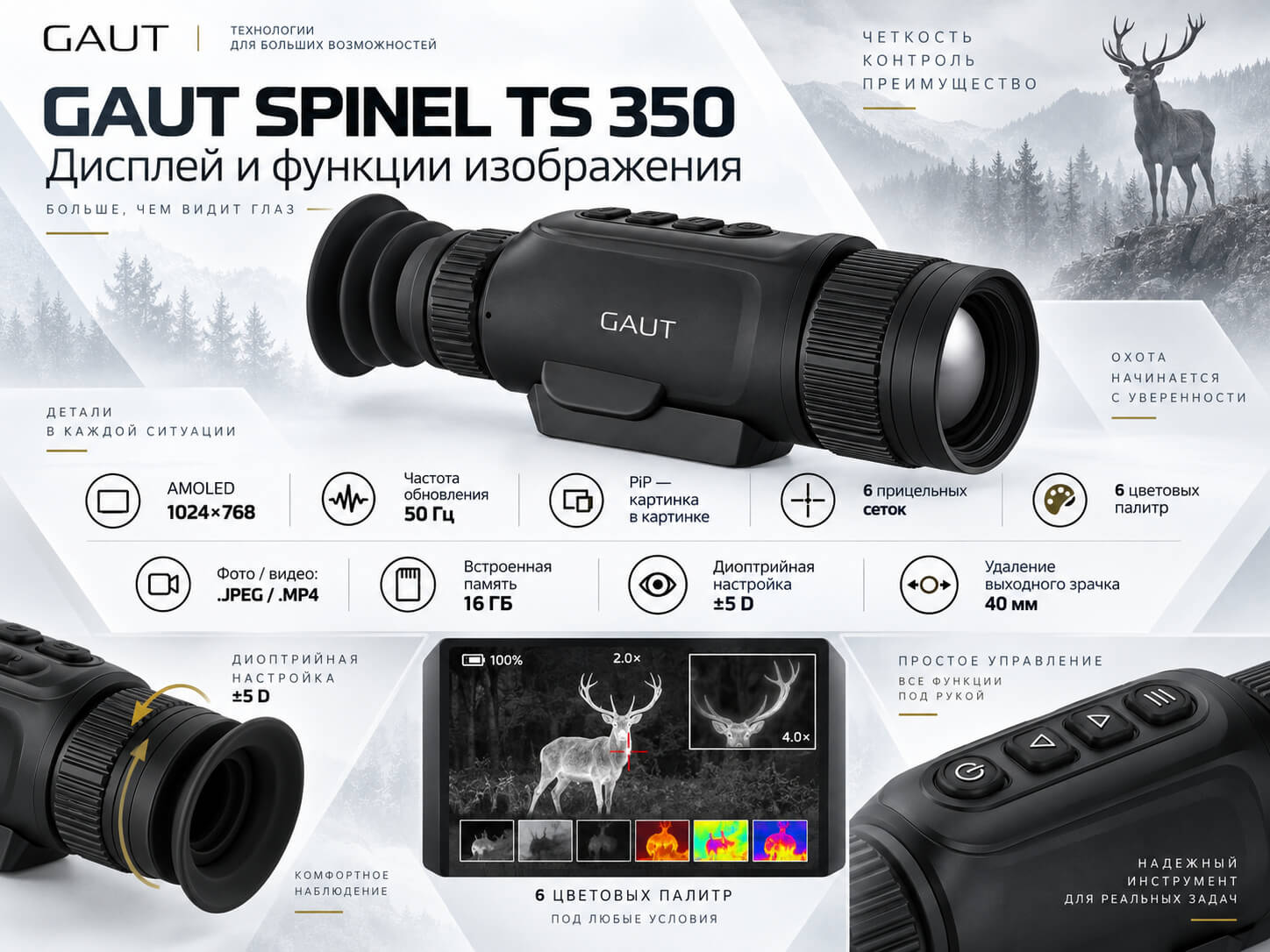

Изображение выводится на AMOLED-дисплей разрешением 1024×768 пикселей. Диагональ экрана составляет около 10 мм. Высокое разрешение важно при использовании увеличения, поскольку позволяет лучше различать контуры цели, элементы интерфейса и прицельную сетку. AMOLED-технология обеспечивает высокий контраст и глубокое отображение тёмных участков, что облегчает восприятие термограммы при длительном наблюдении. Частота кадров 50 Гц уменьшает заметность рывков при быстрых движениях и делает сопровождение объекта более комфортным. Диоптрийная настройка доступна в диапазоне ±5 дптр, а удаление выходного зрачка составляет 40 мм, поэтому окуляр можно адаптировать под зрение пользователя и привычное положение глаза относительно прибора.

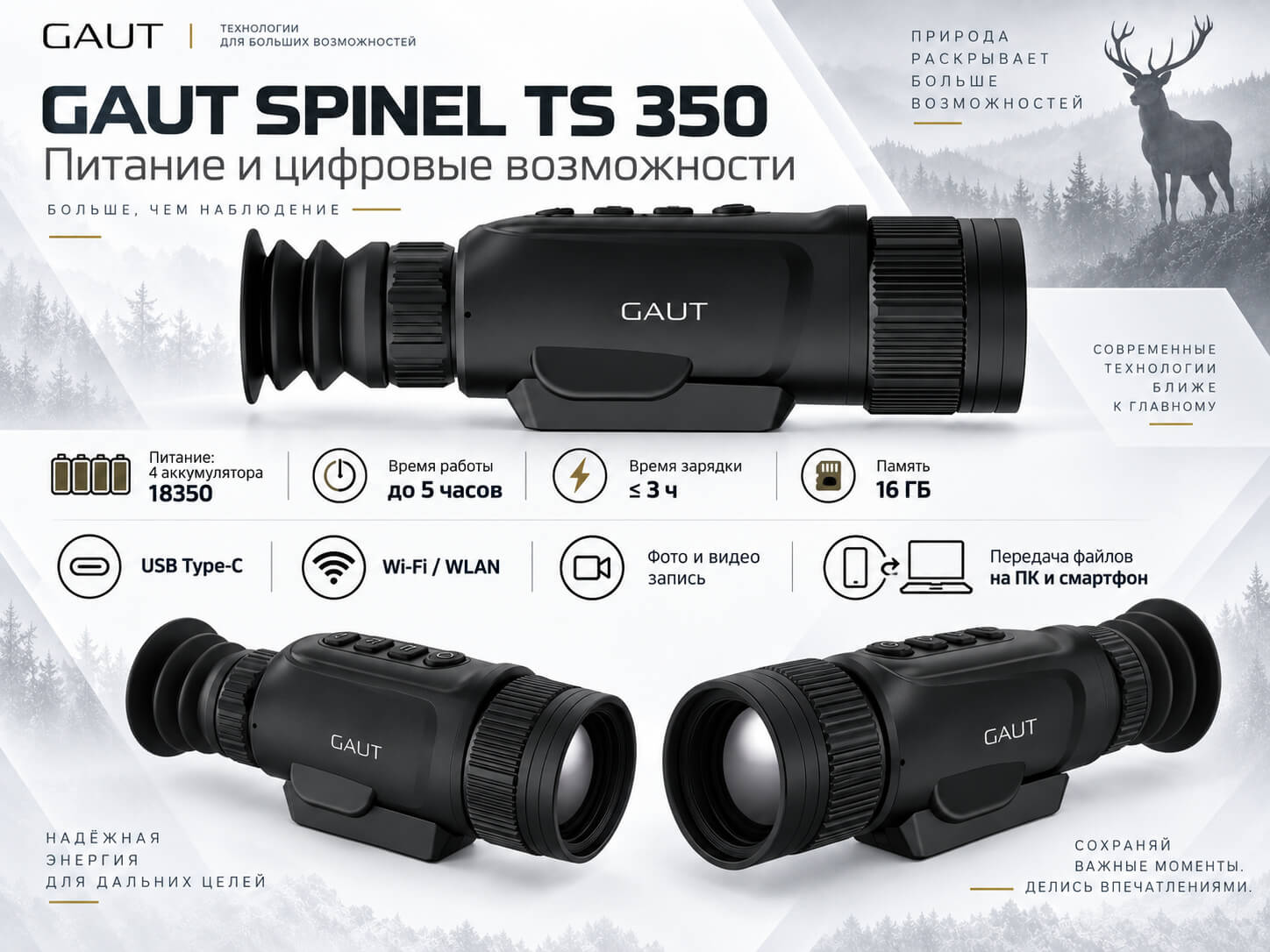

Питание реализовано на четырёх сменных аккумуляторах формата 18350. Полного комплекта хватает на работу продолжительностью до 5 часов. Время зарядки не превышает 3 часов, а наличие съёмных элементов позволяет заранее подготовить запасной комплект и заменить разряженные аккумуляторы без длительного простоя. В комплект поставки входят четыре аккумулятора и подходящее зарядное устройство. Такая схема удобна для продолжительных выездов: прибор не привязан к встроенной несъёмной батарее, поэтому после разряда можно продолжить наблюдение сразу после установки заряженных элементов. Фактическое время автономной работы зависит от температуры окружающей среды и используемых электронных функций.

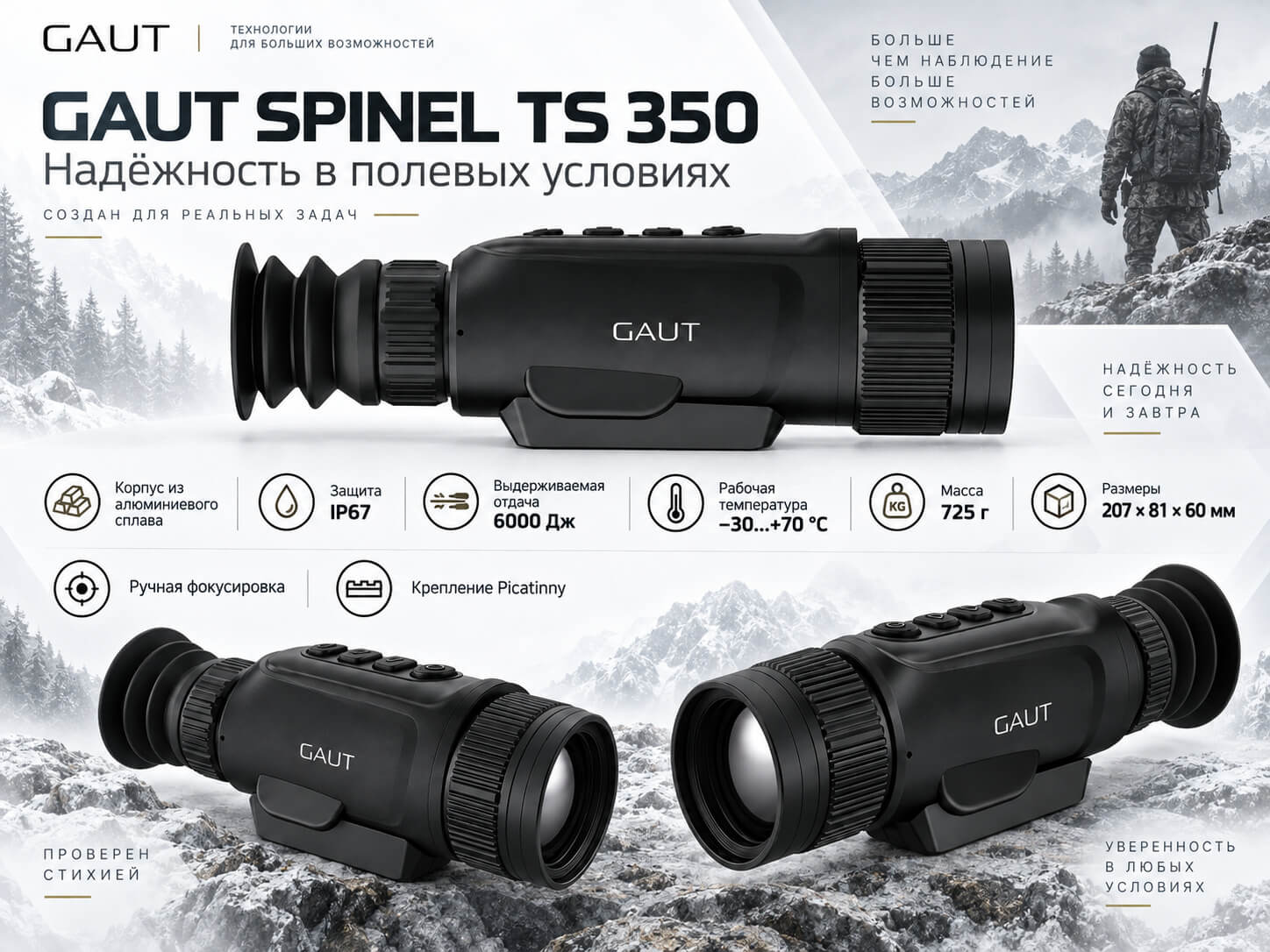

Корпус изготовлен из алюминиевого сплава и рассчитан на воздействие отдачи с энергией до 6000 Дж. Это позволяет применять оптику на распространённых охотничьих калибрах, включая .308 Win, .30-06 Springfield и мощные патроны 12-го калибра Magnum. Конструкция рассчитана на сохранение работоспособности и стабильности при регулярной стрельбе. Защита по стандарту IP67 означает полную пыленепроницаемость и устойчивость к воздействию воды, включая кратковременное погружение на глубину до 1 м. Благодаря этому устройство можно использовать под дождём и снегом, при повышенной влажности и в условиях, характерных для полевой эксплуатации.

Для установки используется кронштейн на планку Picatinny с быстросъёмным механизмом. Он позволяет оперативно снимать тепловизор с оружия и возвращать его на место без продолжительных манипуляций с крепежом. Это удобно, когда сначала требуется осмотреть местность с рук, найти источник тепла или оценить направление движения зверя, а уже затем установить прибор на оружие для прицеливания. Такая возможность уменьшает необходимость брать отдельный ручной монокуляр для предварительного поиска. При повторной установке необходимо контролировать правильность фиксации крепления и положение прибора, поскольку стабильность установки напрямую связана с сохранением пристрелки.

Для работы с прицельной маркой предусмотрено шесть вариантов сеток. Каждая может отображаться в одном из шести цветов: голубом, синем, зелёном, белом, чёрном или красном. Это позволяет подобрать хорошо заметное оформление под конкретную тепловую палитру и характер сцены. Доступно также шесть вариантов цветового отображения: «Белый горячий», «Чёрный горячий», «Красный горячий», зелёный, радужный и «Железный». Разные палитры помогают адаптировать изображение к погодным условиям, температурному фону и индивидуальному восприятию. При выборе подходящего варианта пользователь может повысить визуальную различимость цели, не изменяя исходные параметры сенсора.

Беспроводной модуль WLAN предназначен для связи с совместимым мобильным устройством. Через приложение можно передавать изображение в реальном времени, вести удалённое наблюдение и работать с доступными настройками со смартфона. Для хранения материалов предусмотрено 16 ГБ встроенной памяти. Фотографии записываются в формате JPEG, видеоролики — в MP4. Проводное подключение выполняется через USB Type-C, который используется для передачи фото и видео на внешнее устройство. Наличие встроенной памяти избавляет от необходимости устанавливать отдельную карту для базовой фото- и видеозаписи, а USB-подключение упрощает копирование сохранённых файлов.

Программные функции дополняют возможности тепловизионного канала. Отслеживание горячих точек автоматически отмечает участки с наиболее выраженным тепловым контрастом и помогает быстрее обратить внимание на потенциально интересный объект. Режим PiP, или «Картинка в картинке», выводит увеличенный фрагмент центральной области поверх основной сцены. Пользователь сохраняет общий обзор и одновременно получает более крупное изображение зоны прицеливания, что удобно при работе на дистанции. Встроенный гироскоп предназначен для контроля положения оружия и помогает замечать его завал во время прицеливания.

SPINEL TS 350 использует VOx-сенсор разрешением 384×288 пикселей с шагом 12 мкм и чувствительностью NETD не более 25 мК. Спектральный диапазон составляет 8–14 мкм, частота обновления — 50 Гц. Для системы с объективом 50 мм заявлено пространственное разрешение 0,24 мрад и поле зрения 5,3°×4°. Базовая кратность 4,8× дополняется цифровым увеличением 1×, 2× и 4×, что формирует общий диапазон приблизительно от 4,8× до 19,2×. Ручная фокусировка позволяет настроить резкость на конкретный объект, что особенно важно при использовании высокого увеличения и наблюдении на значительных расстояниях.

AMOLED-дисплей имеет разрешение 1024×768 пикселей и диагональ около 10 мм. В технических параметрах также указано фокусное расстояние 18 мм, диоптрийная регулировка ±5 дптр и удаление выходного зрачка 40 мм. Эти характеристики относятся к оптической части системы наблюдения через окуляр и определяют удобство визуального восприятия изображения. Настройка диоптрий позволяет компенсировать особенности зрения пользователя, а достаточное удаление выходного зрачка помогает сохранять комфортное положение головы при работе с установленным на оружии прибором.

Фото- и видеозапись позволяют фиксировать наблюдаемую сцену непосредственно во встроенную память объёмом 16 ГБ. Снимки сохраняются как JPEG, видео — как MP4. Через USB Type-C файлы можно передавать на компьютер или другое совместимое устройство. В меню предусмотрены русский, английский и китайский языки. Лазерного дальномера в этой версии нет, поэтому измерение расстояния до цели средствами самого прибора не выполняется. Для оценки дистанции требуется использовать отдельный дальномер либо другие доступные способы. Это важно учитывать при сравнении модели с тепловизионными прицелами, в которых модуль LRF встроен в корпус.

Система питания состоит из четырёх сменных элементов 18350. Заявленная продолжительность работы достигает 5 часов, а зарядка занимает не более 3 часов. Съёмные аккумуляторы удобны тем, что их можно подготовить заранее и заменить непосредственно в полевых условиях. Это снижает зависимость от возможности подключить прибор к внешнему источнику питания во время охоты. При длительных выездах пользователь может взять дополнительные совместимые элементы и увеличить суммарное время автономной работы без изменения конструкции устройства.

Защищённый корпус из алюминиевого сплава рассчитан на эксплуатацию при температуре от −30 до +70 °C и на отдачу до 6000 Дж. Стандарт IP67 обеспечивает защиту от пыли и воды, что важно при работе в осадках, сырости и загрязнённой среде. Масса прибора составляет 725 г, размеры — 207×81×60 мм. Эти параметры необходимо учитывать при подборе общей конфигурации оружия, особенно если вместе с тепловизором используются дополнительные аксессуары. Крепление на планку Picatinny обеспечивает совместимость с распространёнными системами установки и позволяет использовать штатный быстросъёмный механизм.

По заявленным данным тепловизионный канал способен обнаружить ростовую фигуру человека на расстоянии до 2361 м, а распознать её — примерно на 590 м. Для автомобиля указана дальность обнаружения до 6250 м и распознавания до 1563 м. Кабан может быть обнаружен на дистанции до 2083 м и распознан приблизительно на 521 м. Значения относятся к возможностям обнаружения и распознавания при подходящих условиях и не означают гарантированную одинаковую дальность в любой обстановке. Реальный результат зависит от размеров и положения объекта, погоды, влажности, осадков, температуры воздуха и уровня теплового контраста с окружающим фоном.

GAUT SPINEL TS 350 ориентирован прежде всего на пользователя, которому требуется увеличенная рабочая дистанция и высокая кратность при сохранении сенсора 384×288 пикселей. Объектив 50 мм, диапазон увеличения 4,8–19,2×, чувствительность NETD ≤25 мК, дисплей 1024×768 пикселей и частота 50 Гц позволяют детально работать с удалёнными объектами. При этом прибор поддерживает PiP, отслеживание горячих точек, гироскоп, шесть вариантов сеток и палитр, фото- и видеозапись, WLAN и встроенную память. Быстросъёмный кронштейн даёт возможность применять устройство как установленный тепловизионный прицел и снимать его для ручного наблюдения, а защищённый алюминиевый корпус рассчитан на интенсивную полевую эксплуатацию.

Комплектация

• Тепловизионный прицел
• Быстросъёмный кронштейн на планку Picatinny
• Сменные аккумуляторы 18350 — 4 шт
• Зарядное устройство для 4-х аккумуляторов 18350 с кабелем USB Type-C
• Защитная крышка для объектива
• Кейс для транспортировки
• Ремень для кейса
• Грелки для пристрелки — 3 шт
• Салфетка из микрофибры для очистки линз
• Руководство по эксплуатации

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 4.8-19.2
• Диаметр объектива (размер линзы), мм - 50
• Разрешение сенсора - 384x288
• Дальность обнаружения человека, м - 2361
• Встроенный лазерный дальномер (LRF) - Без дальномера
• Гарантийный срок - 2 года
• Код товара - УТ-00014826
• Тип сенсора - неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 25 mK
• Частота кадров - 50 Гц
• IFOV - 0,24 mrad
• Объектив - 50 мм
• Угловое поле зрения - 5,3°х4°
• Базовое увеличение - 4,8х
• Цифровое увеличение - 1х, 2х, 4х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Диагональ дисплея - 1 см (0,39 дюйма)
• Разрешение дисплея - 1024х768
• Фокусное расстояние - 18 мм
• Диоптрийная настройка - ±5 D
• Удаление выходного зрачка - 40 мм
• Картинка в картинке (PIP) - есть
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, зелёный, радужный, железный
• Фото/Видео - есть
• Формат фото/видео - .JPEG/.MP4
• Лазерный дальномер - нет
• Прицельные сетки - 6 видов
• Языки - русский, английский, китайский
• Память - встроенная, 16 Гб
• USB интерфейс - Type-C для передачи фото и видео
• Источник питания - 4 сменных аккумулятора 18350
• Время зарядки - ≤3 ч
• Время работы - до 5 ч
• Рабочая температура - -30° C ~ +70° C
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP67
• Материал корпуса - алюминиевый сплав
• Масса - 725 г
• Размеры - 207х81х60 мм
• Крепление - планка Picatinny
• Обнаружение человека - 2361 м
• Распознавание человека - 590 м
• Обнаружение автомобиля - 6250 м
• Распознавание автомобиля - 1563 м
• Обнаружение кабана - 2083 м
• Распознавание кабана - 521 м
