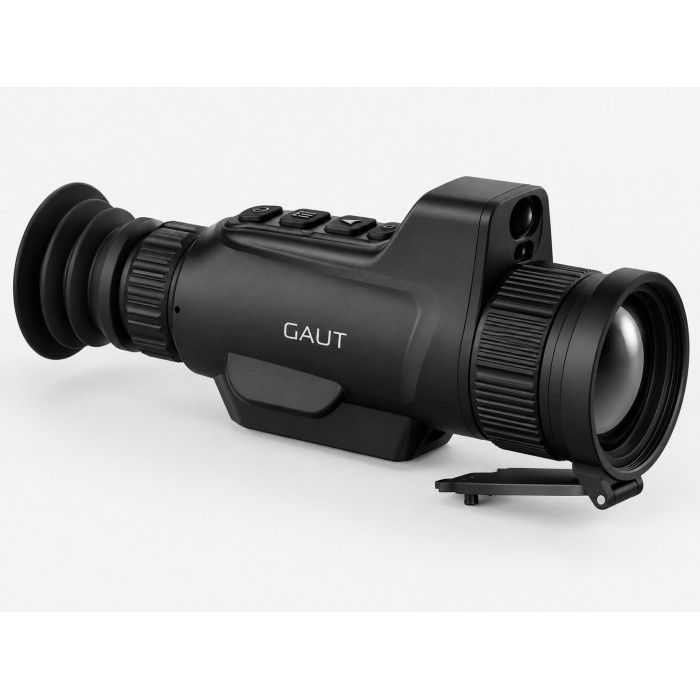

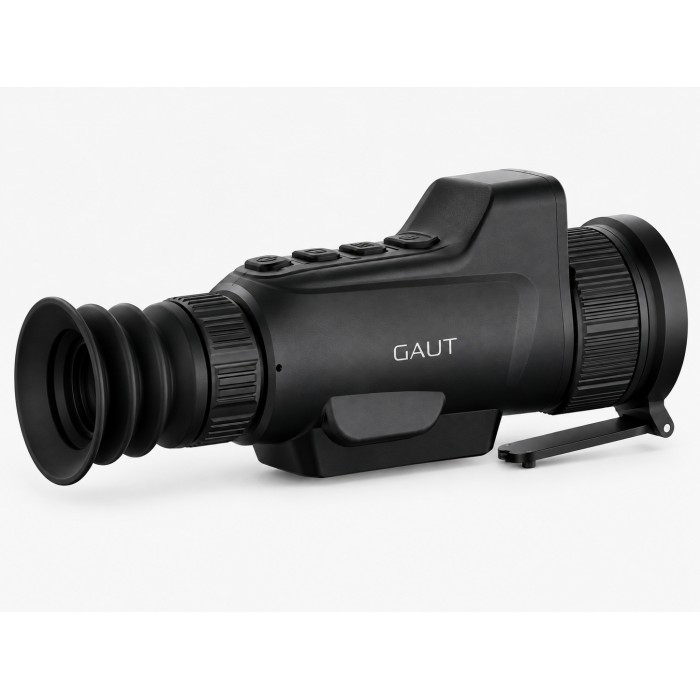

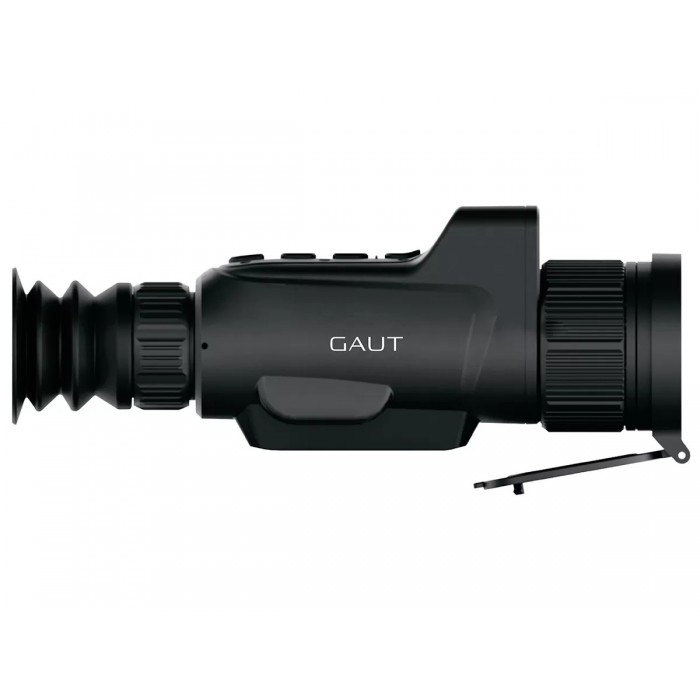

Тепловизионный прицел Gaut Spinel TS 335L

Тепловизионный прицел GAUT SPINEL TS 335L рассчитан на охоту, наблюдение и стрельбу в условиях ограниченной видимости, когда важно не только обнаружить цель, но и определить расстояние до неё непосредственно через прибор. Модель объединяет тепловизионный канал на базе сенсора 384×288 пикселей, объектив 35 мм, лазерный дальномер с рабочей дистанцией до 1200 м и баллистический калькулятор. Такая конфигурация позволяет вести наблюдение, измерять дистанцию и использовать полученные данные при подготовке к выстрелу без отдельного ручного дальномера. Базовое увеличение 3,3× подходит для работы на средних дистанциях и сохраняет достаточно широкое поле зрения, а цифровое увеличение позволяет довести общую кратность до 13,2×. Изображение выводится на AMOLED-дисплей разрешением 1024×768 пикселей, поэтому пользователь может различать детали тепловой сцены, элементы меню и прицельную марку даже при увеличении.

Ключевые отличия и функции

• VOx-сенсор 384×288 пикселей с шагом 12 мкм обеспечивает детализированное тепловое изображение.
• Температурная чувствительность NETD ≤25 мК помогает различать объекты при небольшом тепловом контрасте.
• Объектив 35 мм и базовое увеличение 3,3× обеспечивают удобную работу на средних дистанциях.
• Цифровое увеличение 1×, 2× и 4× расширяет общий диапазон кратности до 13,2×.
• Встроенный лазерный дальномер измеряет расстояние до цели на дистанции до 1200 м.
• AMOLED-дисплей 1024×768 пикселей и частота 50 Гц обеспечивают чёткое и плавное изображение.
• Режим PiP, 6 прицельных сеток и 6 цветовых палитр позволяют гибко настроить отображение.
• Фото- и видеозапись дополняются встроенной памятью 16 ГБ и интерфейсом USB Type-C.
• Дальность обнаружения человека достигает 1653 м, автомобиля — 4375 м, кабана — 1458 м.
• Алюминиевый корпус с защитой IP67 выдерживает отдачу до 6000 Дж и работает при температуре от −30 до +70 °C.

Одно из основных отличий версии с индексом L — встроенный лазерный дальномер, способный измерять расстояние до объекта на дистанции до 1200 м. Значение выводится непосредственно в поле зрения, поэтому для определения дистанции не требуется переключаться на отдельный прибор или оценивать расстояние приблизительно. Это особенно удобно при наблюдении за перемещающимся объектом, когда время на дополнительные действия ограничено. Лазерное измерение помогает получить объективные данные перед выстрелом и служит исходной информацией для дальнейших расчётов. Возможность определить дистанцию через сам тепловизор также упрощает работу в темноте и при плохой видимости, когда визуальная оценка расстояния становится менее точной.

Полученные данные о дистанции могут использоваться встроенным баллистическим калькулятором. Эта функция предназначена для расчёта траектории пули с учётом заданных параметров, включая калибр, массу боеприпаса и другие предусмотренные системой данные. Прибор рассчитывает необходимую поправку и помогает определить соответствующую точку прицеливания, уменьшая объём ручных вычислений непосредственно перед выстрелом. На увеличенной дистанции это особенно важно, поскольку ошибка в определении расстояния сильнее влияет на требуемую поправку. Сочетание дальномера и баллистического расчёта позволяет выполнять последовательность действий в рамках одной системы: сначала определить дистанцию, затем получить рассчитанную поправку и использовать её при прицеливании. При этом корректность результата напрямую связана с правильностью исходных данных, используемых для расчёта.

Тепловизионный канал построен на неохлаждаемом сенсоре из оксида ванадия с разрешением 384×288 пикселей и размером чувствительного элемента 12 мкм. Спектральный диапазон составляет 8–14 мкм, а пространственное разрешение IFOV — 0,34 мрад. Такая матрица позволяет получать информативное изображение животного, человека или другого нагретого объекта в полной темноте и при недостаточной видимости. Объектив диаметром 35 мм формирует поле зрения 7,5°×5,7° и обеспечивает базовое увеличение 3,3×. Эта комбинация ориентирована на баланс между детальностью и шириной наблюдаемой сцены: пользователь может следить за движением цели и одновременно сохранять представление об окружающем пространстве. Для более подробного рассмотрения доступны ступени цифрового увеличения 1×, 2× и 4×, благодаря которым максимальная общая кратность достигает 13,2×. Фокусировка выполняется вручную и позволяет настроить резкость под конкретную дистанцию.

Температурная чувствительность NETD ≤25 мК помогает сенсору отображать небольшие различия между температурой объекта и окружающего фона. Это особенно полезно в ситуациях, когда зверь находится среди растительности, частично перекрыт ветками или температура воздуха близка к температуре наблюдаемой поверхности. Высокая чувствительность облегчает чтение сцены при невысоком тепловом контрасте и позволяет лучше различать границы и отдельные участки объекта. Тепловизионный принцип наблюдения не требует внешнего освещения, поэтому устройство можно использовать ночью без подсветки. На итоговую дальность и детализацию при этом по-прежнему влияют погодные условия, влажность, осадки, температура воздуха и характер фона. Рабочий диапазон от −30 до +70 °C позволяет применять прибор зимой и летом в пределах заявленных производителем температур.

Для отображения тепловой сцены используется AMOLED-дисплей диагональю около 10 мм и разрешением 1024×768 пикселей. Высокая плотность пикселей помогает различать прицельную сетку, элементы меню и небольшие детали изображения, что особенно заметно при использовании цифрового увеличения. AMOLED-технология обеспечивает высокий контраст и глубокое отображение тёмных участков, благодаря чему тепловая картинка остаётся хорошо читаемой при длительном наблюдении. Частота обновления 50 Гц делает движение объекта визуально плавным и уменьшает заметность рывков при быстром перемещении оружия. Для оптической части указано фокусное расстояние 18 мм, диапазон диоптрийной регулировки ±5 дптр и удаление выходного зрачка 40 мм. Пользователь может подстроить окуляр под особенности своего зрения и получить резкое изображение интерфейса без необходимости использовать дополнительную коррекцию.

Питание прибора организовано на четырёх сменных аккумуляторах формата 18350. Одного полностью заряженного комплекта хватает на работу продолжительностью до 5 часов, а полный цикл зарядки занимает не более 3 часов. В комплект входят четыре аккумулятора и зарядное устройство, поэтому базовый комплект питания готов к использованию без отдельного подбора элементов. Съёмная конструкция удобна в длительных выездах: вместо ожидания зарядки можно установить заранее подготовленный комплект совместимых аккумуляторов и продолжить наблюдение. Фактическая автономность зависит от температуры окружающей среды и интенсивности использования электронных функций, поэтому при продолжительной работе в полевых условиях наличие заряженного резерва остаётся практичным решением.

Корпус выполнен из алюминиевого сплава и рассчитан на воздействие отдачи с энергией до 6000 Дж. Такая стойкость позволяет устанавливать оптику на распространённые охотничьи системы, включая оружие под .308 Win и мощные патроны 12-го калибра Magnum, не выходя за заявленные производителем ограничения. Степень защиты IP67 означает полную защиту от проникновения пыли и устойчивость к воде, включая кратковременное погружение на глубину до 1 м в предусмотренных стандартом условиях. Это важно для использования под дождём, снегом, при повышенной влажности и в других типичных полевых ситуациях. Алюминиевый корпус одновременно выполняет несущую и защитную функцию, а заявленный температурный диапазон от −30 до +70 °C расширяет возможности сезонной эксплуатации.

Установка выполняется на планку Picatinny с помощью штатного быстросъёмного кронштейна. Такой механизм позволяет относительно быстро снять тепловизор с оружия и использовать его для наблюдения с рук, а затем снова установить на посадочное место. Возможность применять один прибор в двух сценариях особенно удобна при предварительном поиске цели: пользователь может осматривать местность без постоянного удержания оружия в положении для стрельбы, а после обнаружения объекта вернуть устройство на крепление. Это снижает необходимость брать отдельный тепловизионный монокуляр для базового поиска. При повторной установке важно контролировать надёжность фиксации кронштейна, поскольку стабильное положение оптики на планке напрямую связано с сохранением настроек прицеливания.

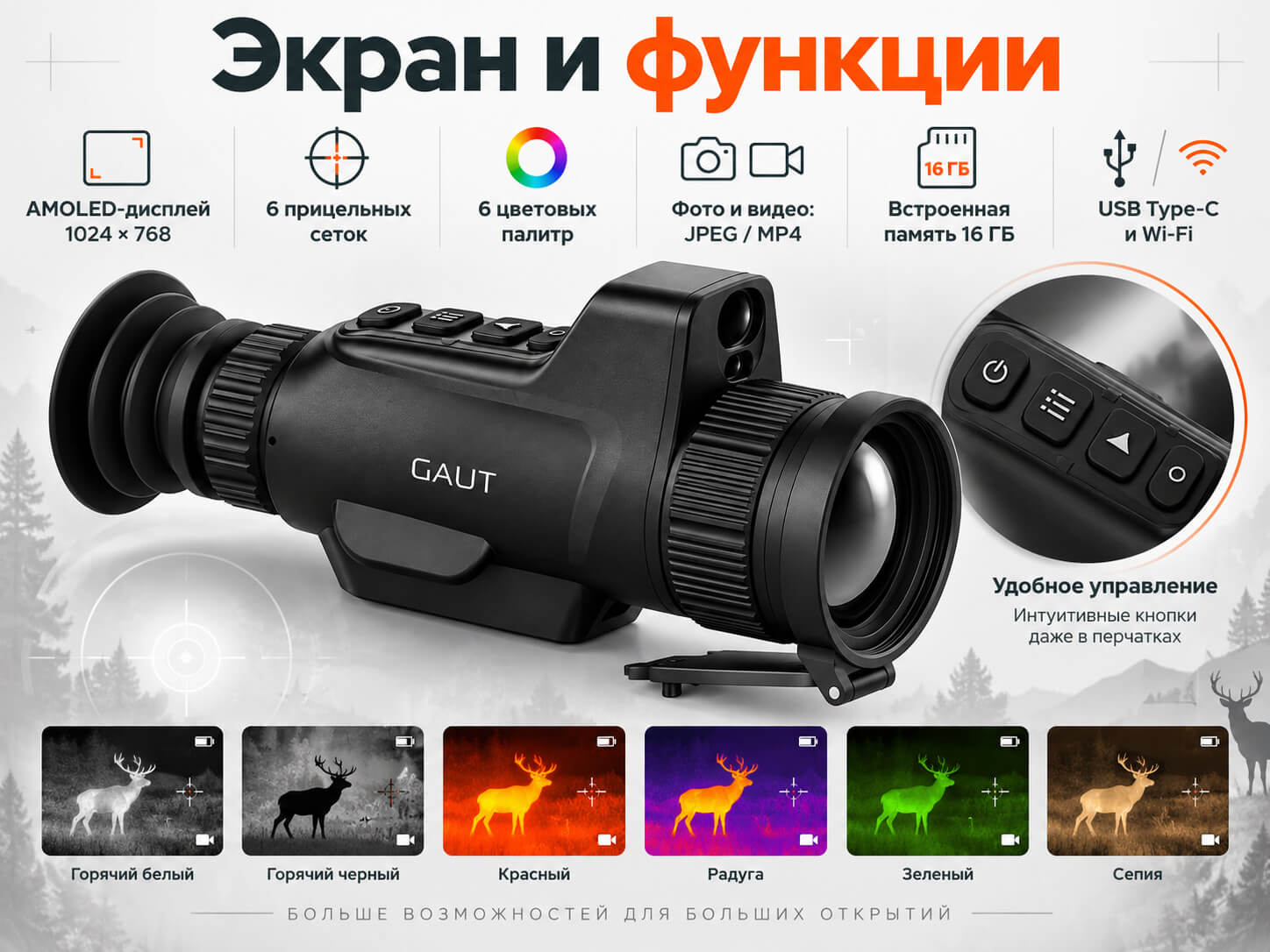

Для адаптации интерфейса к различным условиям предусмотрено шесть типов прицельных сеток и несколько вариантов их цветового оформления. В исходном описании указаны голубой, синий, зелёный, белый, чёрный и красный цвета, поэтому пользователь может подобрать вариант, который лучше виден на выбранной тепловой палитре. Тепловая сцена может отображаться в шести цветовых режимах: «Белый горячий», «Чёрный горячий», «Красный горячий», зелёном, радужном и «Железный». Переключение между палитрами помогает подобрать наиболее удобное представление цели для конкретной местности, температуры окружающей среды и индивидуального восприятия. При этом изменение цветовой схемы не влияет на характеристики сенсора, а меняет только способ визуального представления полученной тепловой информации.

Встроенный модуль WLAN обеспечивает беспроводное подключение к совместимому мобильному устройству. Через приложение предусмотрена передача изображения в реальном времени, удалённое наблюдение и работа с доступными настройками. Встроенная память объёмом 16 ГБ используется для хранения фотографий и видеозаписей, поэтому отдельная карта памяти для основных функций записи не требуется. Фотографии сохраняются в формате JPEG, видеоролики — в MP4. Для проводного подключения предусмотрен USB Type-C, через который можно передавать сохранённые материалы на компьютер или другое совместимое устройство. Меню поддерживает русский, английский и китайский языки, что позволяет выбрать подходящий вариант интерфейса непосредственно в настройках.

Программная часть дополняет тепловизионный канал функциями, полезными при наблюдении и прицеливании. Отслеживание горячих точек автоматически выделяет участки с наиболее выраженным тепловым контрастом, помогая быстрее заметить объект на неоднородном фоне. Режим PiP, или «Картинка в картинке», выводит увеличенную центральную область поверх основного кадра. Благодаря этому пользователь сохраняет представление о всей наблюдаемой сцене и одновременно получает более крупное изображение участка, в котором находится цель. Такая схема особенно удобна при использовании цифрового увеличения, когда важно не терять общий обзор. Встроенный гироскоп помогает контролировать положение оружия и замечать его завал во время прицеливания, дополняя визуальную информацию на экране.

В техническом плане SPINEL TS 335L сочетает VOx-матрицу 384×288 пикселей с шагом 12 мкм, объектив 35 мм и чувствительность NETD ≤25 мК. Частота обновления составляет 50 Гц, поле зрения — 7,5°×5,7°, а базовая кратность — 3,3×. Цифровое увеличение 1×, 2× и 4× расширяет диапазон до максимальных 13,2×. Ручная фокусировка позволяет настраивать резкость под дистанцию до объекта. AMOLED-дисплей разрешением 1024×768 пикселей обеспечивает вывод теплового изображения и элементов интерфейса, а диоптрийная настройка ±5 дптр делает окуляр удобнее для пользователей с различными особенностями зрения. Удаление выходного зрачка составляет 40 мм, что необходимо учитывать при выборе положения прицела на оружии.

Устройство поддерживает фото- и видеозапись, беспроводную передачу изображения, режим PiP, отслеживание горячих точек и работу со встроенным гироскопом. Лазерный дальномер рассчитан на дистанции до 1200 м и работает совместно с баллистическим калькулятором, благодаря чему пользователь получает данные о расстоянии и может использовать их при расчёте поправки. Для хранения материалов выделено 16 ГБ внутренней памяти, а USB Type-C используется для передачи файлов. Питание обеспечивается четырьмя аккумуляторами 18350, заявленная автономность достигает 5 часов, время зарядки — не более 3 часов. Все основные функции объединены в одном корпусе, поэтому при обычном использовании нет необходимости дополнять систему отдельным тепловизором или лазерным дальномером.

Габариты корпуса составляют 207×81×60 мм, масса — 725 г. Крепление рассчитано на планку Picatinny и допускает быстрое снятие устройства для наблюдения с рук. Корпус из алюминиевого сплава защищён по стандарту IP67 и рассчитан на отдачу до 6000 Дж. Рабочий температурный диапазон от −30 до +70 °C позволяет использовать модель при значительных сезонных перепадах температуры. При планировании общей конфигурации оружия следует учитывать массу тепловизора вместе с креплением и другими установленными аксессуарами, поскольку суммарный вес влияет на баланс и удобство длительного удержания.

Дальность обнаружения ростовой фигуры человека достигает 1653 м, распознавания — 413 м. Автомобиль можно обнаружить на расстоянии до 4375 м и распознать на дистанции до 1094 м. Для кабана эти значения составляют 1458 и 365 м соответственно. Фактическая дальность наблюдения зависит от температуры окружающей среды, теплового контраста объекта, влажности, осадков, растительности и других внешних условий. GAUT SPINEL TS 335L сочетает увеличение до 13,2×, чувствительный VOx-сенсор 384×288 пикселей, лазерный дальномер до 1200 м, баллистический калькулятор и защищённый корпус IP67, что делает прибор подходящим для охоты и наблюдения в различных полевых условиях.

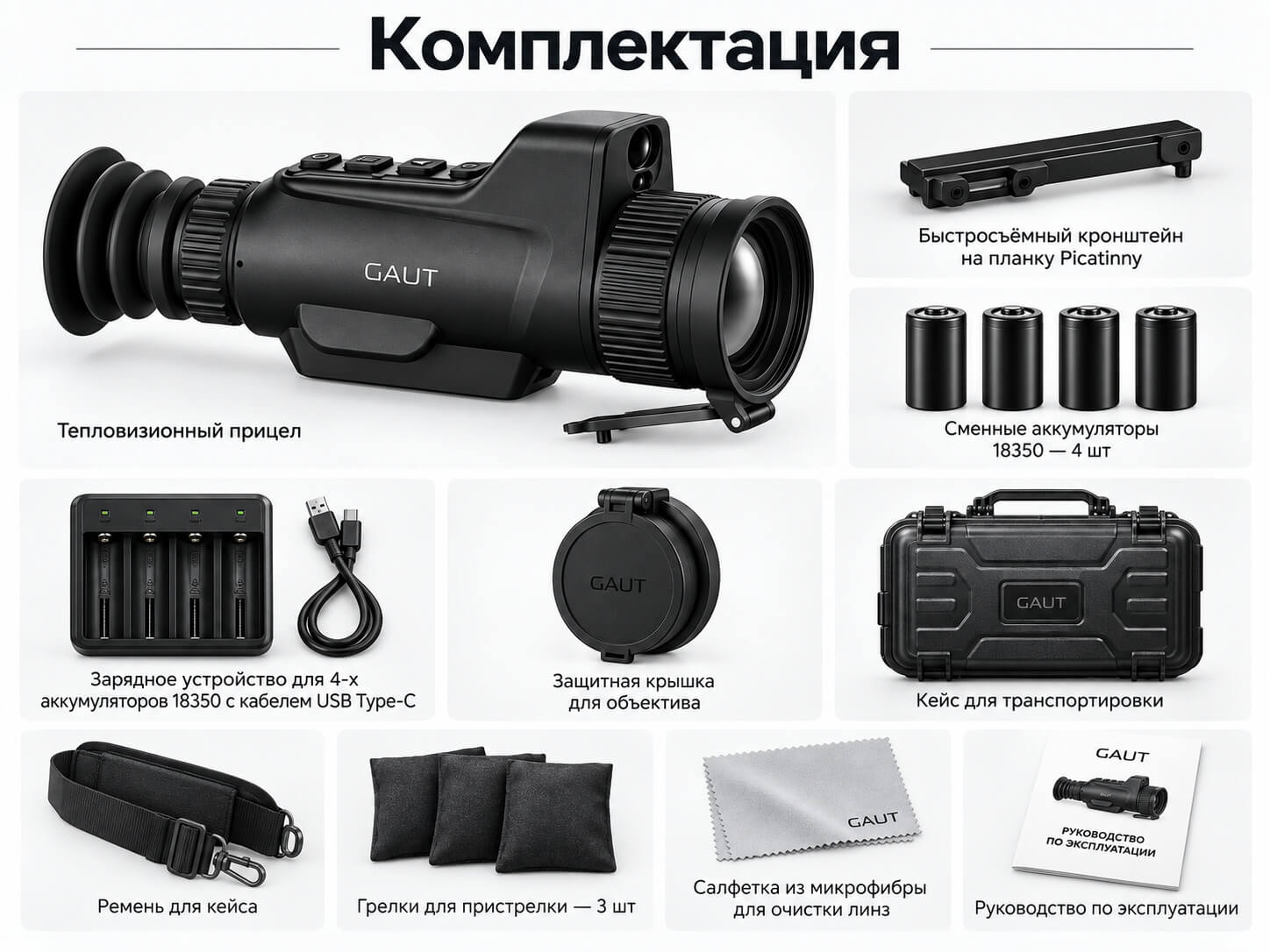

Комплектация

• Тепловизионный прицел
• Быстросъёмный кронштейн на планку Picatinny
• Сменные аккумуляторы 18350 — 4 шт
• Зарядное устройство для 4-х аккумуляторов 18350 с кабелем USB Type-C
• Защитная крышка для объектива
• Кейс для транспортировки
• Ремень для кейса
• Грелки для пристрелки — 3 шт
• Салфетка из микрофибры для очистки линз
• Руководство по эксплуатации

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 3.3-13.2
• Диаметр объектива (размер линзы), мм - 35
• Разрешение сенсора - 384x288
• Дальность обнаружения человека, м - 1653
• Встроенный лазерный дальномер (LRF) - С дальномером
• Максимальное измеряемое расстояние, м - 1200
• Гарантийный срок - 2 года
• Код товара - УТ-00014825
• Тип сенсора - неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 25 mK
• Частота кадров - 50 Гц
• IFOV - 0,34 mrad
• Объектив - 35 мм
• Угловое поле зрения - 7,5°х5,7°
• Базовое увеличение - 3,3х
• Цифровое увеличение - 1х, 2х, 4х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Диагональ дисплея - 1 см (0,39 дюйма)
• Разрешение дисплея - 1024х768
• Фокусное расстояние - 18 мм
• Диоптрийная настройка - ±5 D
• Удаление выходного зрачка - 40 мм
• Картинка в картинке (PIP) - есть
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, зелёный, радужный, железный
• Фото/Видео - есть
• Формат фото/видео - .JPEG/.MP4
• Лазерный дальномер - есть, до 1200 м
• Прицельные сетки - 6 видов
• Языки - русский, английский, китайский
• Память - встроенная, 16 Гб
• USB интерфейс - Type-C для передачи фото и видео
• Источник питания - 4 сменных аккумулятора 18350
• Время зарядки - ≤3 ч
• Время работы - до 5 ч
• Рабочая температура - -30° C ~ +70° C
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP67
• Материал корпуса - алюминиевый сплав
• Масса - 725 г
• Размеры - 207х81х60 мм
• Крепление - планка Picatinny
• Обнаружение человека - 1653 м
• Распознавание человека - 413 м
• Обнаружение автомобиля - 4375 м
• Распознавание автомобиля - 1094 м
• Обнаружение кабана - 1458 м
• Распознавание кабана - 365 м
