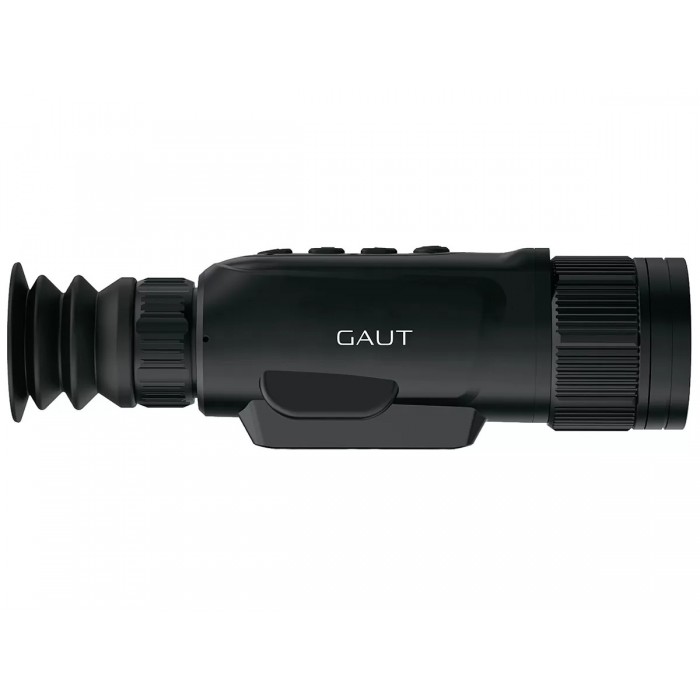

Тепловизионный прицел Gaut Spinel TS 335

Тепловизионный прицел GAUT SPINEL TS 335 рассчитан на охоту, наблюдение и стрельбу в условиях ограниченной видимости, когда важно получить информативную тепловую картинку без чрезмерного увеличения и потери поля зрения. Прибор сочетает сенсор разрешением 384×288 пикселей, объектив 35 мм, AMOLED-дисплей высокого разрешения и набор цифровых функций, необходимых для работы в полевых условиях. Оптическая схема обеспечивает базовое увеличение 3,3×, а цифровой зум позволяет увеличить изображение до 13,2×. Благодаря быстросъёмному креплению устройство можно использовать не только на оружии, но и отдельно — как ручной тепловизионный монокуляр для предварительного осмотра местности.

Ключевые отличия и функции

• VOx-сенсор 384×288 пикселей с шагом 12 мкм обеспечивает детализированное тепловое изображение.
• Температурная чувствительность NETD ≤25 мК помогает различать объекты при низком тепловом контрасте.
• Объектив 35 мм и базовое увеличение 3,3× подходят для наблюдения и стрельбы на средних и дальних дистанциях.
• Цифровое увеличение 1×, 2× и 4× обеспечивает общий диапазон кратности до 13,2×.
• AMOLED-дисплей 1024×768 пикселей и частота 50 Гц дают чёткое и плавное изображение.
• Режим PiP позволяет одновременно сохранять общий обзор и детально рассматривать центральную область.
• Доступны 6 прицельных сеток, 6 цветовых палитр, фото- и видеозапись с памятью 16 ГБ.
• Дальность обнаружения человека достигает 1653 м, автомобиля — 4375 м, кабана — 1458 м.
• Корпус из алюминиевого сплава с защитой IP67 выдерживает отдачу до 6000 Дж.
• Четыре сменных аккумулятора 18350 обеспечивают до 5 часов работы, крепление рассчитано на планку Picatinny.

Неохлаждаемый VOx-сенсор разрешением 384×288 пикселей с шагом пикселя 12 мкм формирует достаточно детализированное изображение для оценки формы, положения и движения наблюдаемого объекта. По сравнению с тепловизорами начального уровня такая матрица позволяет лучше различать отдельные элементы силуэта и увереннее идентифицировать цель на дистанции. Объектив диаметром 35 мм формирует угловое поле зрения 7,5°×5,7°, что обеспечивает баланс между дальностью наблюдения и шириной видимого пространства. Базовое увеличение 3,3× подходит для большинства охотничьих задач, а цифровые ступени 1×, 2× и 4× позволяют детальнее рассмотреть выбранный участок сцены. Максимальное общее увеличение достигает 13,2×. Фокусировка выполняется вручную, поэтому резкость можно точно настроить под конкретную дистанцию.

Температурная чувствительность сенсора NETD ≤25 мК помогает различать небольшие перепады температуры между животным, окружающей растительностью, грунтом и другими объектами. Такая чувствительность особенно полезна при невысоком тепловом контрасте, когда температура цели близка к температуре окружающей среды. Спектральный диапазон составляет 8–14 мкм, а пространственное разрешение IFOV — 0,34 мрад. Эти параметры позволяют уверенно работать не только ночью, но и в сложных погодных условиях, когда обычная оптика теряет информативность. Прибор сохраняет работоспособность в диапазоне температур от −30 до +70 °C, поэтому рассчитан как на зимнюю эксплуатацию, так и на использование в жаркую погоду.

Изображение выводится на AMOLED-дисплей разрешением 1024×768 пикселей. Диагональ экрана составляет около 10 мм, при этом высокая плотность пикселей позволяет хорошо различать прицельную марку, мелкие детали термограммы и элементы интерфейса. AMOLED-технология обеспечивает высокий контраст и глубокое отображение тёмных участков без выраженной фоновой засветки. Частота обновления 50 Гц делает движение объектов плавным и уменьшает смазывание изображения при быстром сопровождении цели или перемещении оружия. Диоптрийная регулировка в диапазоне ±5 дптр позволяет адаптировать окуляр под зрение пользователя, а удаление выходного зрачка 40 мм обеспечивает комфортное наблюдение при правильной установке прибора.

Питание осуществляется от четырёх сменных литий-ионных аккумуляторов формата 18350. Полного заряда хватает на работу продолжительностью до 5 часов, при этом точное время зависит от температуры окружающей среды и интенсивности использования электронных функций. В комплект поставки входят четыре аккумулятора и зарядное устройство, поэтому пользователю не требуется отдельно подбирать базовый набор источников питания. Время зарядки составляет не более трёх часов. Сменная схема питания удобна в полевых условиях: разряженные элементы можно заменить заранее подготовленным комплектом и продолжить работу без длительного перерыва.

Корпус изготовлен из алюминиевого сплава и рассчитан на эксплуатацию на оружии с дульной энергией до 6000 Дж. Такая ударная стойкость позволяет использовать оптику с распространёнными охотничьими калибрами, включая .308 Win и мощные патроны 12-го калибра Magnum. Конструкция ориентирована на сохранение стабильности при воздействии отдачи и регулярной полевой эксплуатации. Степень защиты IP67 означает полную пыленепроницаемость и устойчивость к воздействию воды, включая кратковременное погружение на глубину до 1 м. Это позволяет использовать устройство под дождём, снегом, в условиях высокой влажности и при загрязнении корпуса во время охоты.

Штатный кронштейн рассчитан на установку на планку Picatinny и оснащён быстросъёмным механизмом. Прицел можно оперативно снять с оружия, использовать для ручного наблюдения, а затем вернуть на посадочное место. Такой формат удобен при предварительном сканировании местности, поиске зверя, оценке направления его движения и выборе позиции до непосредственного прицеливания. Возможность использовать один прибор и как установленную оптику, и как ручной тепловизор уменьшает количество оборудования, которое приходится брать с собой. При этом масса устройства составляет 725 г, а размеры корпуса — 207×81×60 мм, поэтому его габариты остаются приемлемыми для переноски и установки на оружие.

Для настройки прицельного изображения предусмотрено шесть вариантов сеток. Пользователь может выбрать один из шести цветов: голубой, синий, зелёный, белый, чёрный или красный. Разные варианты оформления позволяют подобрать хорошо различимую марку для конкретной тепловой палитры и характера фона. В устройстве также предусмотрено шесть цветовых схем отображения: «Белый горячий», «Чёрный горячий», «Красный горячий», зелёная, радужная и «Железный». Переключение палитр помогает адаптировать термограмму к различным условиям наблюдения и индивидуальному восприятию пользователя, например сделать тёплые объекты более заметными на сложном температурном фоне или снизить зрительную нагрузку при продолжительном наблюдении.

Встроенный модуль WLAN обеспечивает беспроводное соединение с совместимым мобильным устройством. Через приложение можно передавать тепловизионное изображение в реальном времени, вести удалённое наблюдение и работать с доступными настройками. Такая возможность особенно удобна, когда изображение нужно показать другому человеку или контролировать сцену не только через окуляр. Для проводного подключения используется USB Type-C, через который выполняется передача фотографий и видеозаписей. Встроенная память объёмом 16 ГБ позволяет хранить материалы непосредственно в приборе без отдельной карты памяти. Фотографии сохраняются в формате JPEG, видеозаписи — в MP4.

Функция отслеживания горячих точек автоматически определяет участки с наиболее выраженным тепловым контрастом и помогает быстрее заметить потенциально интересный объект. Режим PiP выводит увеличенный центральный участок поверх основного изображения, поэтому пользователь сохраняет обзор окружающей сцены и одновременно получает более детальное представление о выбранной цели. Встроенный гироскоп помогает контролировать положение оружия и снижает риск завала при прицеливании. Все три функции дополняют тепловизионный канал и особенно полезны в ситуациях, когда требуется одновременно наблюдать широкую область, отслеживать движение и уточнять положение объекта.

В основе прибора используется неохлаждаемый сенсор на оксиде ванадия с разрешением 384×288 пикселей. Размер чувствительного элемента составляет 12 мкм, рабочий спектральный диапазон — 8–14 мкм, а заявленная температурная чувствительность не превышает 25 мК. Частота обновления изображения достигает 50 Гц. Объектив имеет диаметр 35 мм, ручную фокусировку и поле зрения 7,5°×5,7°. Начальная кратность составляет 3,3×, а цифровое увеличение доступно в вариантах 1×, 2× и 4×. Такой набор параметров рассчитан на наблюдение на средних и дальних дистанциях, при этом пользователь может выбирать между более широким полем зрения и детальным рассмотрением цели.

AMOLED-экран разрешением 1024×768 пикселей формирует изображение для наблюдения через окуляр. Диагональ дисплея составляет около 10 мм. В технических характеристиках также указано фокусное расстояние 18 мм, диапазон диоптрийной настройки ±5 дптр и удаление выходного зрачка 40 мм. Эти параметры отвечают за удобство визуального восприятия и возможность настройки оптической части под пользователя. При правильной регулировке изображение, прицельная сетка и элементы меню остаются хорошо различимыми без необходимости постоянно менять положение глаза относительно окуляра.

GAUT SPINEL TS 335 поддерживает фотосъёмку и видеозапись с сохранением материалов во встроенную память объёмом 16 ГБ. Для просмотра сцены доступны режим PiP, отслеживание наиболее горячих участков и несколько вариантов отображения тепловой информации. Лазерный дальномер в этой модели не предусмотрен, поэтому дистанция до объекта определяется отдельно или оценивается пользователем. Меню доступно на русском, английском и китайском языках. Для передачи сохранённых файлов предусмотрен интерфейс USB Type-C, что упрощает подключение к компьютеру и другим совместимым устройствам без использования отдельного кардридера.

Электропитание построено на четырёх сменных аккумуляторах 18350. Заявленное время автономной работы достигает 5 часов, а полный цикл зарядки занимает не более 3 часов. Такое решение удобно для продолжительных выездов, поскольку позволяет заранее подготовить комплект источников питания и заменить их по мере необходимости. Отсутствие встроенной несъёмной батареи означает, что при разряде не требуется прекращать работу прибора на весь период зарядки. Фактическая автономность может изменяться в зависимости от температуры, активности беспроводного подключения, частоты записи видео и других режимов работы.

Алюминиевый корпус сочетает механическую жёсткость с защитой по стандарту IP67. Устройство рассчитано на отдачу до 6000 Дж и эксплуатацию при температурах от −30 до +70 °C. Такая комбинация характеристик позволяет использовать его в дождь, снег, пыль, при высокой влажности и в условиях значительных перепадов температуры. При этом защита корпуса не отменяет необходимости соблюдать правила эксплуатации оптики и закрывать интерфейсные разъёмы предусмотренными крышками. Габариты 207×81×60 мм и масса 725 г делают прибор достаточно компактным для установки на оружие и ручного наблюдения, хотя при длительном использовании его вес следует учитывать при подборе общего прицельного комплекса.

Быстросъёмное крепление на Picatinny позволяет оперативно устанавливать и снимать устройство без длительной разборки оборудования. Это особенно удобно, если требуется сначала осмотреть местность с рук, а затем использовать тот же тепловизор непосредственно для прицеливания. Конструкция не требует отдельного ручного монокуляра для базового поиска цели, что снижает количество оборудования в снаряжении. При этом перед стрельбой необходимо убедиться в правильности установки, фиксации кронштейна и сохранении пристрелки после повторного монтажа.

По заявленным характеристикам дальность обнаружения ростовой фигуры человека достигает 1653 м, а распознавания — 413 м. Автомобиль может быть обнаружен на дистанции до 4375 м и распознан примерно на 1094 м. Для кабана указана дальность обнаружения до 1458 м и распознавания до 365 м. Эти значения показывают возможности сенсора и оптики при подходящих условиях, однако фактический результат зависит от температуры воздуха, влажности, осадков, теплового контраста, размеров объекта, наличия растительности и других факторов, влияющих на распространение и восприятие теплового излучения.

SPINEL TS 335 ориентирован на пользователя, которому требуется классическая схема тепловизионного прицела с увеличением 3,3–13,2×, матрицей 384×288 пикселей и развитым набором цифровых функций. Высокое разрешение дисплея, чувствительный VOx-сенсор, PiP, отслеживание горячих точек, гироскоп, шесть сеток, несколько цветовых палитр, фото- и видеозапись, WLAN и съёмное питание объединены в одном корпусе. Прибор подходит для наблюдения, поиска и идентификации цели, а также для установки на оружие с мощной отдачей, сохраняя возможность быстро снять его с кронштейна и использовать отдельно как ручной тепловизионный монокуляр.

Комплектация

• Тепловизионный прицел
• Быстросъёмный кронштейн на планку Picatinny
• Сменные аккумуляторы 18350 — 4 шт
• Зарядное устройство для 4-х аккумуляторов 18350 с кабелем USB Type-C
• Защитная крышка для объектива
• Кейс для транспортировки
• Ремень для кейса
• Грелки для пристрелки — 3 шт
• Салфетка из микрофибры для очистки линз
• Руководство по эксплуатации

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 3.3-13.2
• Диаметр объектива (размер линзы), мм - 35
• Разрешение сенсора - 384x288
• Дальность обнаружения человека, м - 1653
• Встроенный лазерный дальномер (LRF) - Без дальномера
• Гарантийный срок - 2 года
• Код товара - УТ-00014824
• Тип сенсора - неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 25 mK
• Частота кадров - 50 Гц
• IFOV - 0,34 mrad
• Объектив - 35 мм
• Угловое поле зрения - 7,5°х5,7°
• Базовое увеличение - 3,3х
• Цифровое увеличение - 1х, 2х, 4х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Диагональ дисплея - 1 см (0,39 дюйма)
• Разрешение дисплея - 1024х768
• Фокусное расстояние - 18 мм
• Диоптрийная настройка - ±5 D
• Удаление выходного зрачка - 40 мм
• Картинка в картинке (PIP) - есть
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, зелёный, радужный, железный
• Фото/Видео - есть
• Формат фото/видео - .JPEG/.MP4
• Лазерный дальномер - нет
• Прицельные сетки - 6 видов
• Языки - русский, английский, китайский
• Память - встроенная, 16 Гб
• USB интерфейс - Type-C для передачи фото и видео
• Источник питания - 4 сменных аккумулятора 18350
• Время зарядки - ≤3 ч
• Время работы - до 5 ч
• Рабочая температура - -30° C ~ +70° C
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP67
• Материал корпуса - алюминиевый сплав
• Масса - 725 г
• Размеры - 207х81х60 мм
• Крепление - планка Picatinny
• Обнаружение человека - 1653 м
• Распознавание человека - 413 м
• Обнаружение автомобиля - 4375 м
• Распознавание автомобиля - 1094 м
• Обнаружение кабана - 1458 м
• Распознавание кабана - 365 м
