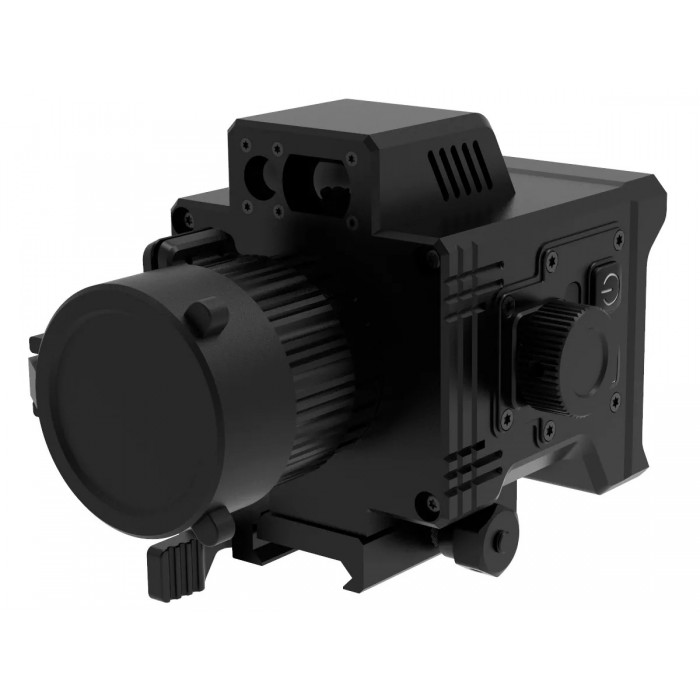

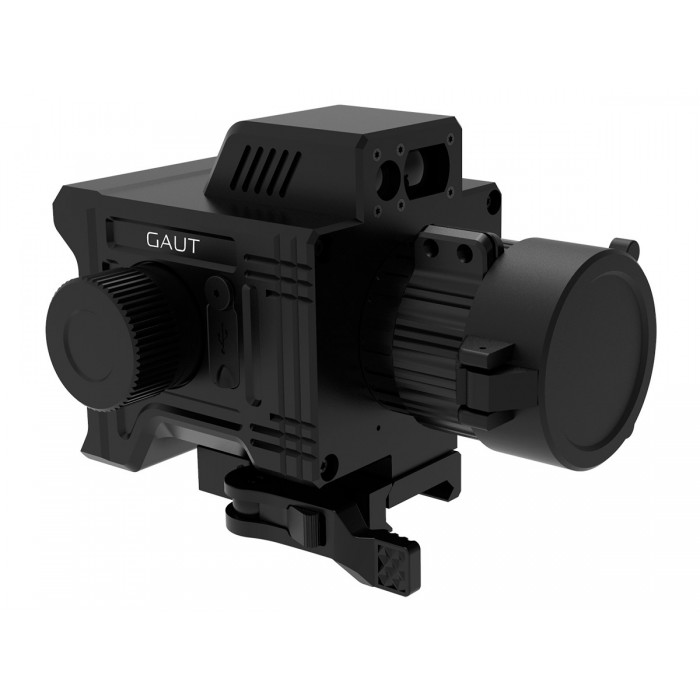

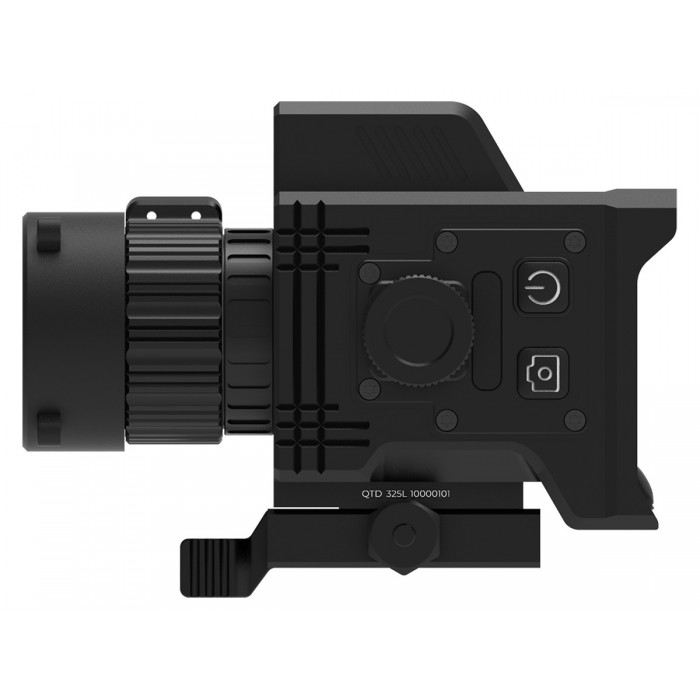

Тепловизионный коллиматорный прицел Gaut Nova TD 325L

Тепловизионный коллиматорный прицел GAUT Nova TD 325L создан для ситуаций, в которых важны быстрый поиск цели, широкий обзор и возможность сразу определить расстояние до объекта. Такой формат особенно удобен на загонной охоте, при работе по внезапно появляющейся цели и в других динамичных сценариях, когда обычная оптика с выраженным увеличением может ограничивать поле зрения. Прибор объединяет тепловизионный канал, коллиматорную схему прицеливания и лазерный дальномер, поэтому стрелок может контролировать окружающее пространство двумя глазами и одновременно видеть тепловое изображение.

Ключевые отличия и функции

• VOx-сенсор 384×288 пикселей с шагом 12 мкм обеспечивает детализированное тепловое изображение.
• Высокая температурная чувствительность NETD ≤20 мК помогает различать малые перепады температуры.
• Объектив 25 мм F1.0 и базовое увеличение 1× обеспечивают широкое поле зрения 10,6°×7,9°.
• Цифровое увеличение 1–4× позволяет детальнее рассматривать удалённые объекты.
• Встроенный лазерный дальномер измеряет расстояние от 5 до 1000 м.
• Дальность обнаружения человека достигает 1180 м, автомобиля — 3125 м, кабана — 1041 м.
• AMOLED-дисплей 600×450 пикселей и частота 50 Гц обеспечивают плавное и контрастное изображение.
• Поддерживаются фото- и видеозапись, PiP, отслеживание горячих точек и встроенная память 32 ГБ.
• Корпус из алюминиевого сплава с защитой IP66 выдерживает отдачу до 6000 Дж.
• Сменный аккумулятор 18650 обеспечивает до 5 часов работы, предусмотрены USB Type-C и крепление на планку Picatinny.

В отличие от классических тепловизионных прицелов с окуляром, устройство выполнено в формате коллиматора. Тепловая картинка выводится на открытый экран и воспринимается вместе с реальной обстановкой вокруг оружия. Пользователь не ограничен узким зрительным каналом и может быстрее переносить внимание между целями, отслеживать направление движения зверя и контролировать соседние участки местности. Такой принцип работы полезен на загонной охоте, при поиске подранка по тепловому следу и при стрельбе на небольших и средних дистанциях, где особенно важны скорость реакции и сохранение широкого обзора.

В версии TD 325L установлен лазерный дальномер с рабочей дистанцией от 5 до 1000 м. Измерение выполняется непосредственно через прицел, поэтому для определения расстояния не требуется пользоваться отдельным дальномером или оценивать дистанцию приблизительно. Полученное значение помогает точнее оценивать положение объекта перед выстрелом и сокращает количество дополнительных действий в динамичной ситуации. Лазерный модуль заявлен как безопасный для глаз при штатном использовании.

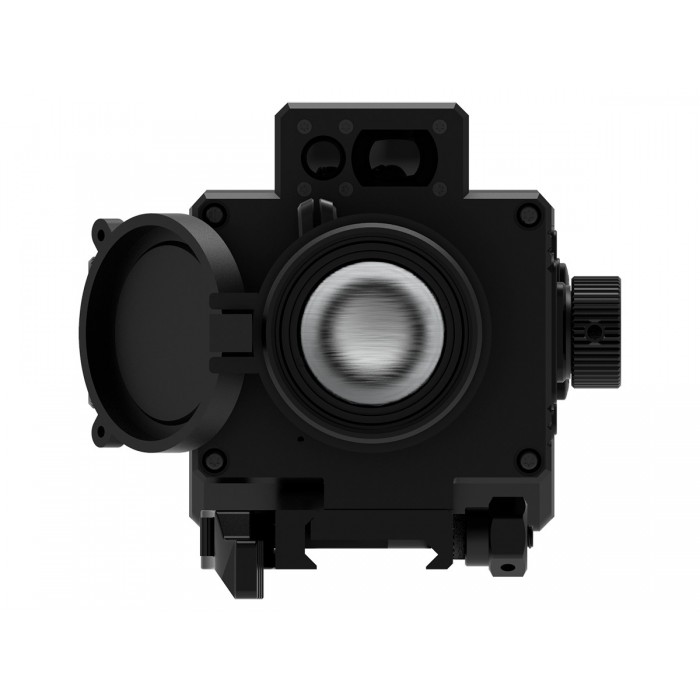

Тепловизионный канал построен на неохлаждаемом VOx-сенсоре разрешением 384×288 пикселей с размером пикселя 12 мкм. Температурная чувствительность NETD ≤20 мК позволяет отображать небольшие различия в температуре объектов и окружающего фона, что особенно заметно в условиях невысокого теплового контраста. Спектральный диапазон составляет 8–14 мкм. В сочетании с объективом 25 мм F1.0 такая матрица подходит для наблюдения за животными, людьми и техникой в темноте, при слабой видимости и в условиях, когда обычная оптика практически не даёт полезной информации.

Базовое увеличение 1× сохраняет естественное восприятие пространства и облегчает стрельбу по быстро перемещающимся объектам. Угловое поле зрения 10,6°×7,9° позволяет охватывать значительный участок местности без постоянного перемещения оружия. Для более детального рассмотрения предусмотрено цифровое увеличение в диапазоне 1–4×. Оно позволяет приблизить выбранный участок тепловой сцены, когда требуется лучше рассмотреть объект на дистанции, при этом пользователь может быстро вернуться к исходной кратности для восстановления максимально широкого обзора. Фокусировка объектива выполняется вручную.

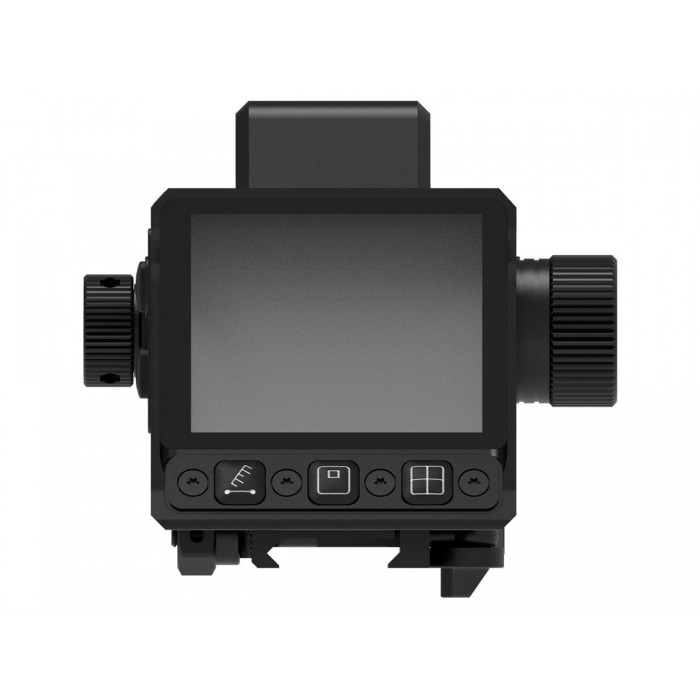

Изображение выводится на AMOLED-дисплей разрешением 600×450 пикселей с диагональю около 61 мм. Технология AMOLED обеспечивает высокий контраст и хорошо различимые тёмные участки изображения, поскольку отдельные пиксели экрана формируют собственное свечение. Частота обновления тепловизионного изображения составляет 50 Гц, поэтому движение цели и перемещение оружия отображаются плавно, без выраженных рывков. Это важно при наблюдении за бегущим зверем и в ситуациях, когда стрелок быстро меняет направление прицеливания.

Функция отслеживания горячих точек автоматически определяет наиболее нагретые участки в поле зрения и выделяет их на изображении. Такой режим облегчает поиск объекта на неоднородном температурном фоне, например среди растительности, веток, камней или других элементов местности. Функция может быть полезна при поиске подранка, обнаружении животного, частично скрытого естественными препятствиями, а также при наблюдении за объектами, температура которых заметно отличается от окружающей среды.

Питание осуществляется от сменного литий-ионного аккумулятора формата 18650. При температуре около +22 °C заявленное время непрерывной работы достигает 5 часов. В комплект входят два аккумулятора и двухслотовое зарядное устройство, поэтому один элемент можно использовать в приборе, пока второй находится в резерве или заряжается. Сменная конструкция источника питания позволяет восстановить работоспособность без длительного перерыва, а распространённый формат 18650 упрощает подбор совместимых аккумуляторов с подходящими характеристиками.

Для адаптации изображения к условиям наблюдения предусмотрены три режима обработки: общий, высокий контраст и низкий контраст. Пользователь может выбрать вариант в зависимости от температурного фона и количества деталей в сцене. Дополнительно доступны четыре цветовые палитры: «Белый горячий», «Чёрный горячий», «Красный горячий» и «Железный». Разные варианты отображения помогают сделать цель более заметной в зависимости от времени суток, характера местности и индивидуального восприятия тепловой картинки.

Прицельная система включает семь вариантов сеток. Для каждой можно выбрать один из четырёх цветов: зелёный, белый, жёлтый или красный. Это позволяет подобрать хорошо различимую марку под используемую цветовую палитру и конкретный тепловой фон. Геометрия сетки рассчитана так, чтобы линии не становились чрезмерно толстыми при цифровом увеличении и не закрывали небольшую цель. Благодаря нескольким вариантам оформления пользователь может настроить изображение под привычный способ прицеливания и текущие условия наблюдения.

Для обслуживания тепловизионного изображения предусмотрены автоматическая, ручная и фоновая калибровка. Переключение между режимами позволяет выбрать подходящий вариант в зависимости от характера наблюдения и изменения температуры окружающей среды. Калибровка помогает поддерживать однородность изображения, уменьшать проявление остаточных элементов на термограмме и сохранять читаемость небольших температурных деталей при изменении внешних условий.

Корпус изготовлен из алюминиевого сплава и рассчитан на работу с оружием, дульная энергия которого достигает 6000 Дж. Заявленная ударная стойкость допускает использование с распространёнными охотничьими калибрами, включая .308 Win, 7,62×54R, .30-06 Springfield и патроны 12-го калибра Magnum. Конструкция рассчитана на сохранение положения средней точки попадания при воздействии отдачи, что особенно важно при многократной стрельбе и использовании прицела на мощном оружии.

Степень защиты корпуса соответствует IP66. Это означает полную защиту от проникновения пыли и устойчивость к воздействию сильных водяных струй. Прибор рассчитан на использование под дождём и снегом, в условиях высокой влажности и при загрязнении корпуса во время полевой эксплуатации. Рабочий температурный диапазон составляет от −20 до +60 °C, а хранение допускается при температуре от −30 до +70 °C. Благодаря этому Nova TD 325L можно использовать как зимой при отрицательных температурах, так и в тёплое время года без выхода за заявленные условия эксплуатации.

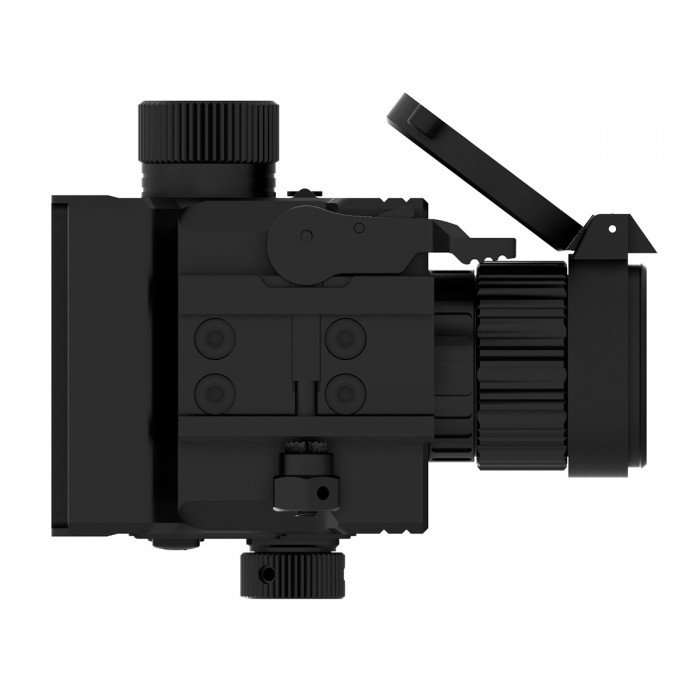

Для установки используется крепление на планку Picatinny. Штатный кронштейн выполнен быстросъёмным, поэтому оптику можно оперативно установить или снять без продолжительных манипуляций с крепежом. Компактные размеры позволяют разместить устройство на оружии без чрезмерного увеличения общей массы прицельного комплекса. Такая конструкция также упрощает переход на другую прицельную систему, если условия стрельбы или конкретная задача требуют смены оборудования.

Помимо основных тепловизионных функций, прибор поддерживает фото- и видеозапись. Фотографии сохраняются в формате JPG, видеоролики — в MP4. Для хранения файлов предусмотрено 32 ГБ встроенной памяти, поэтому для обычной эксплуатации не требуется отдельная карта памяти. Функция PiP позволяет выводить увеличенную область изображения поверх основного кадра, сохраняя одновременно общий обзор и возможность более подробно рассмотреть центральную часть сцены. Встроенный гироскоп расширяет возможности контроля положения устройства во время работы.

Для подключения внешних устройств используется интерфейс USB Type-C с питанием 5 В. Также предусмотрен вывод цифрового видео в режиме реального времени по стандарту UVC. Благодаря этому изображение можно передавать на совместимое внешнее оборудование без предварительного сохранения файла во встроенную память. Меню поддерживает русский, английский и китайский языки, что позволяет выбрать подходящий вариант интерфейса непосредственно в настройках прибора.

Размеры корпуса составляют 103×90×72,5 мм, масса — 451 г. Небольшая длина и сравнительно невысокая масса особенно важны для коллиматорного формата, поскольку устройство должно как можно меньше влиять на баланс оружия и не затруднять быстрое наведение. Все основные органы управления, тепловизионный модуль, дисплей, дальномер, аккумулятор и крепление объединены в одном корпусе, поэтому для выполнения базовых задач не требуется размещать на оружии несколько отдельных приборов.

Заявленные дистанции обнаружения и распознавания зависят от размеров объекта. Автомобиль может быть обнаружен на расстоянии до 3125 м и распознан примерно на 781 м. Для ростовой фигуры человека указана дальность обнаружения до 1180 м и распознавания до 295 м. Кабан может быть обнаружен приблизительно на 1041 м, а распознан на дистанции около 260 м. Эти значения характеризуют возможности тепловизионного канала при подходящих условиях наблюдения; фактическая дальность зависит от погоды, температуры окружающей среды, теплового контраста, размеров и положения объекта относительно наблюдателя.

Комплектация

• Прицел
• Быстросъёмный кронштейн на планку Picatinny
• 2 сменных аккумулятора 18650
• Зарядное устройство для 2 аккумуляторов 18650
• Кабель USB Type-C
• Ключ

Технические характеристики:

• Брeнд - Gaut
• Кратность (х) - 1-4
• Диаметр объектива (размер линзы), мм - 25
• Разрешение сенсора - 384x288
• Дальность обнаружения человека, м - 1180
• Встроенный лазерный дальномер (LRF) - С дальномером
• Максимальное измеряемое расстояние, м - 1000
• Гарантийный срок - 2 года
• Код товара - УТ-00014886
• Тип сенсора - Неохлаждаемый оксид ванадия (VOx)
• Размер пикселей - 12 μm
• Спектральный диапазон - 8 — 14 μm
• Чувствительность NETD - ≤ 20 mK
• Частота кадров - 50 Гц
• Объектив - 25 мм / F1,0
• Угловое поле зрения - 10,6°х7,9°
• Базовое увеличение - 1х
• Цифровое увеличение - 1х-4х
• Фокусировка - ручная
• Тип дисплея - AMOLED
• Разрешение дисплея - 600х450
• Диагональ дисплея - 6,1 см (2,4 дюйма)
• Источник питания - сменный аккумулятор Li-ion 18650
• Время работы - до 5 ч
• Интерфейс - USB Type-C 5V
• Лазерный дальномер - есть
• Дистанция измерения - 5 — 1000 м
• Фото / Видео - есть
• Фото / Видео форматы - .JPG / .MP4
• Отслеживание горячих точек - есть
• PiP (картинка в картинке) - есть
• Гироскоп - есть
• Режимы изображения - общий, высокий контраст, низкий контраст
• Цветовые палитры - белый горячий, чёрный горячий, красный горячий, железный
• Калибровка изображения - автоматическая, ручная, фоновая
• Языки - русский, английский, китайский
• Память - встроенная, 32 Гб
• Вывод изображения в режиме реального времени - UVC цифровое видео
• Выдерживаемая отдача - 6000 Дж
• Пыле-, влагозащита - IP66
• Рабочая температура - -20° C ~ +60° C
• Температура хранения - -30° C ~ +70° C
• Материал корпуса - алюминиевый сплав
• Масса - 451 г
• Размеры - 103х90х72,5 мм
• Крепление - планка Picatinny
• Обнаружение автомобиля - 3125 м
• Распознавание автомобиля - 781 м
• Обнаружение человека - 1180 м
• Распознавание человека - 295 м
• Обнаружение кабана - 1041 м
• Распознавание кабана - 260 м
