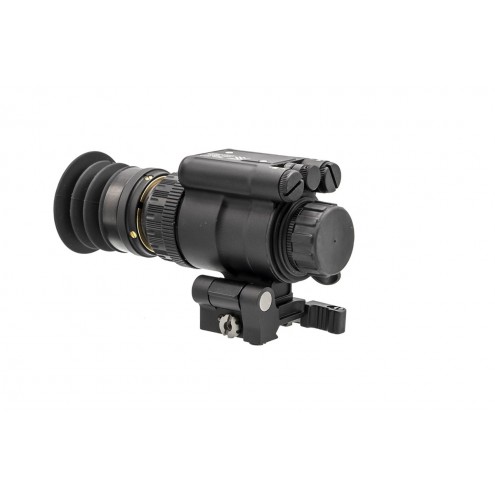

Монокуляр ночного видения Грань НВ-2

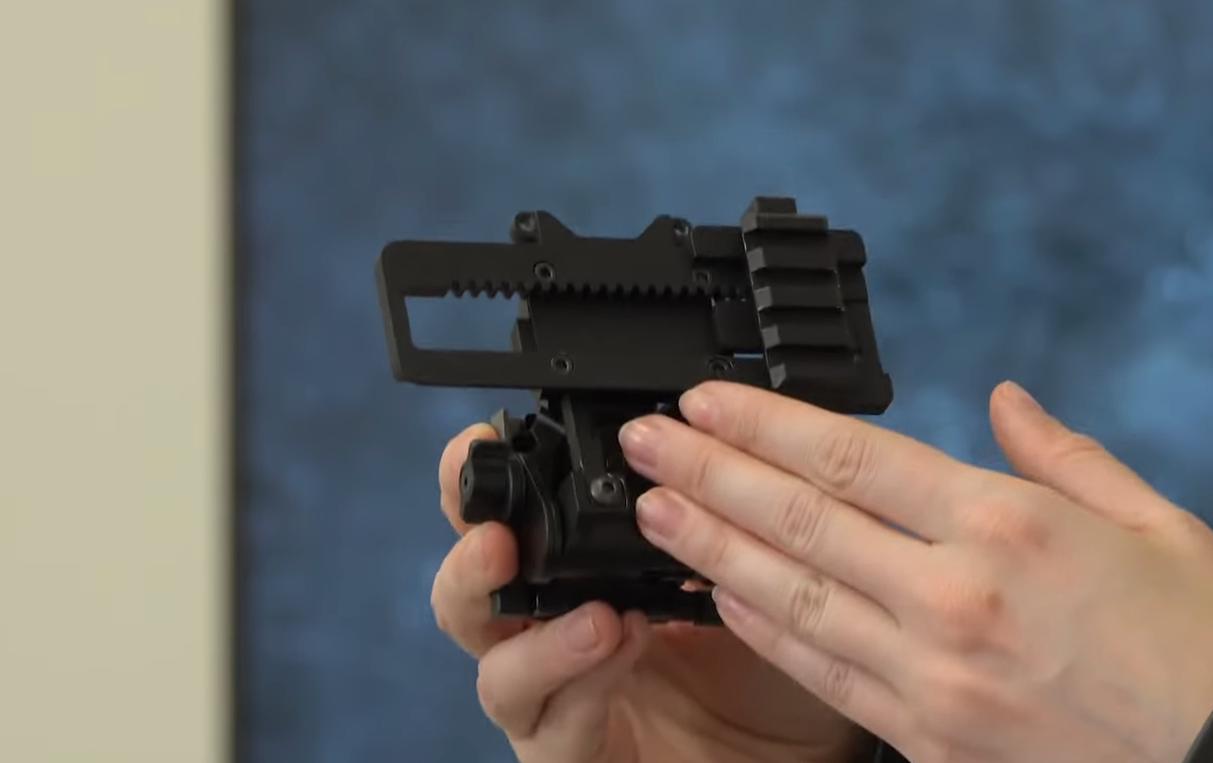

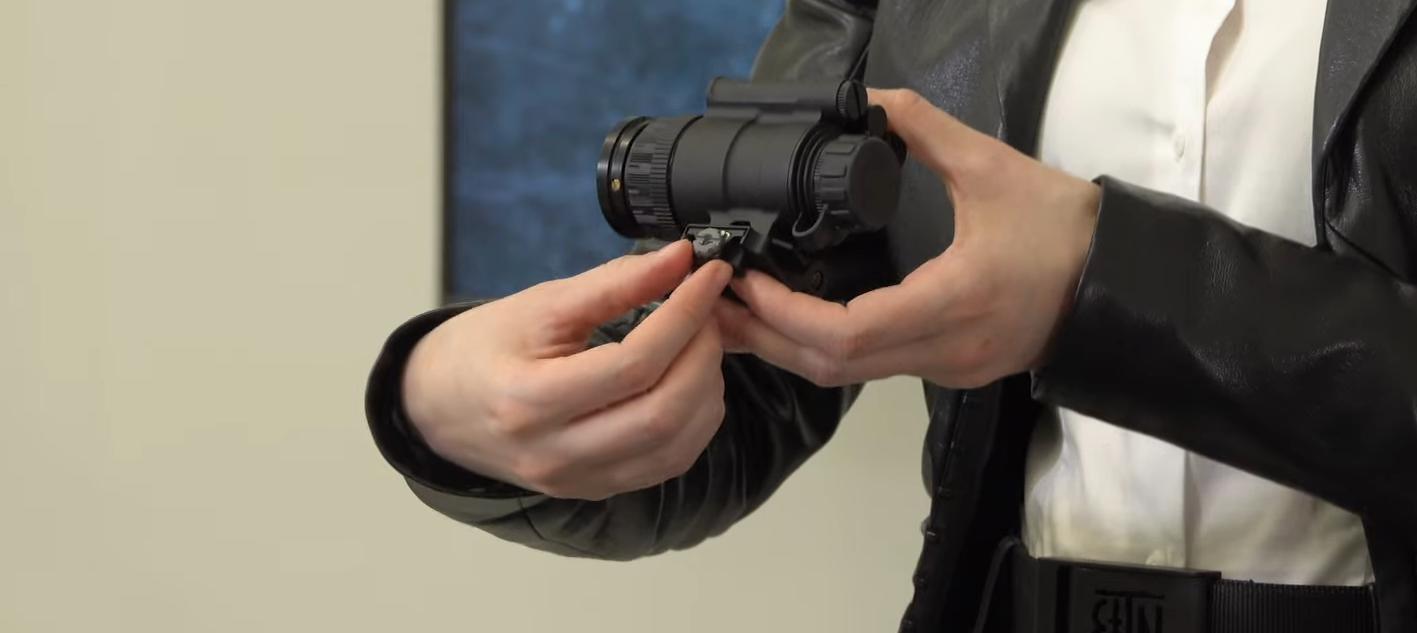

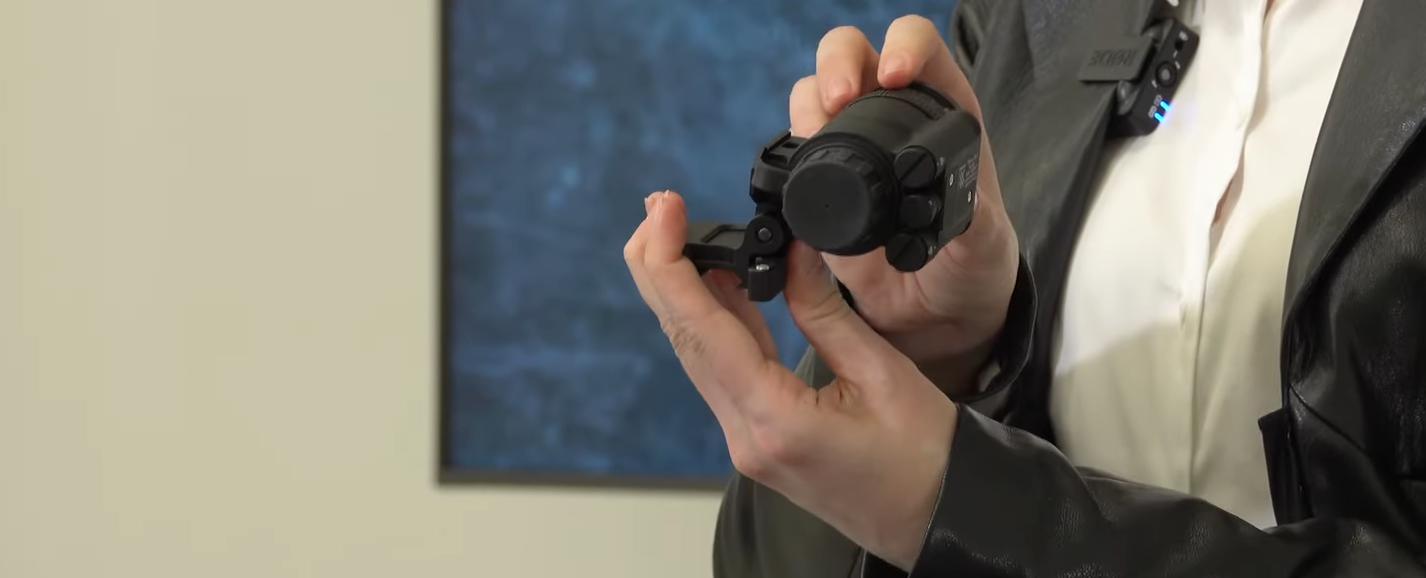

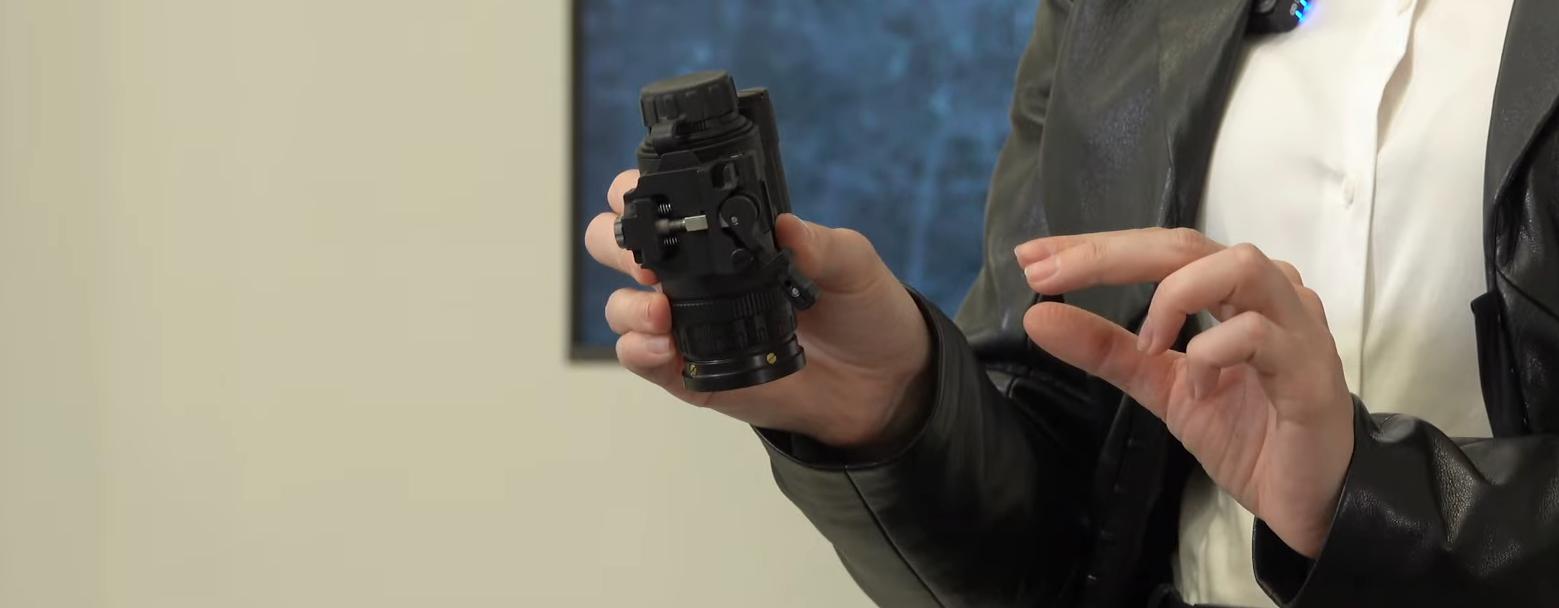

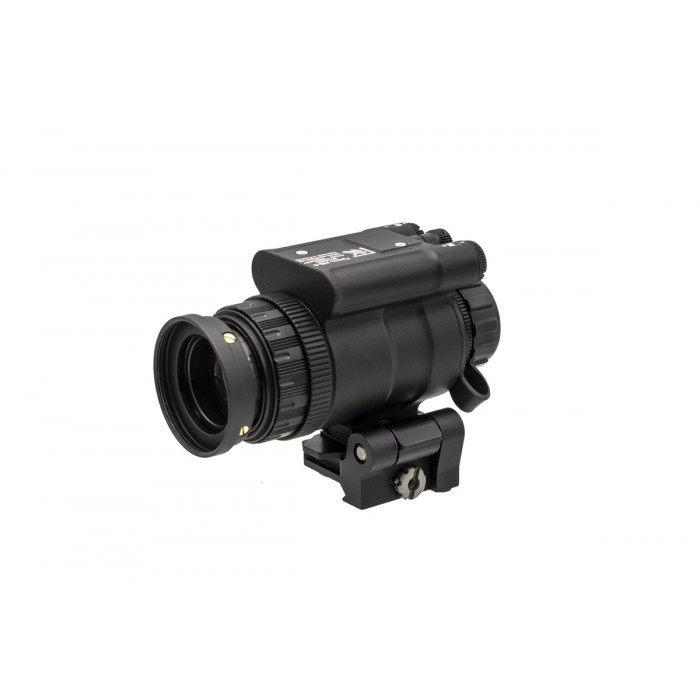

Прибор ночного видения «Грань НВ-2» представляет собой компактный монокуляр с увеличением 1×, предназначенный для наблюдения в условиях низкой освещённости и полной темноты. Устройство построено на электронно-оптическом преобразователе поколения II+, формирующем чёрно-белое изображение с высокой детализацией. Конструкция оснащена встроенным быстросъёмным креплением на планку Пикатинни с возможностью бокового откидывания, что упрощает переход между режимами наблюдения и стрельбы без демонтажа оборудования.

Ключевые отличия и функции

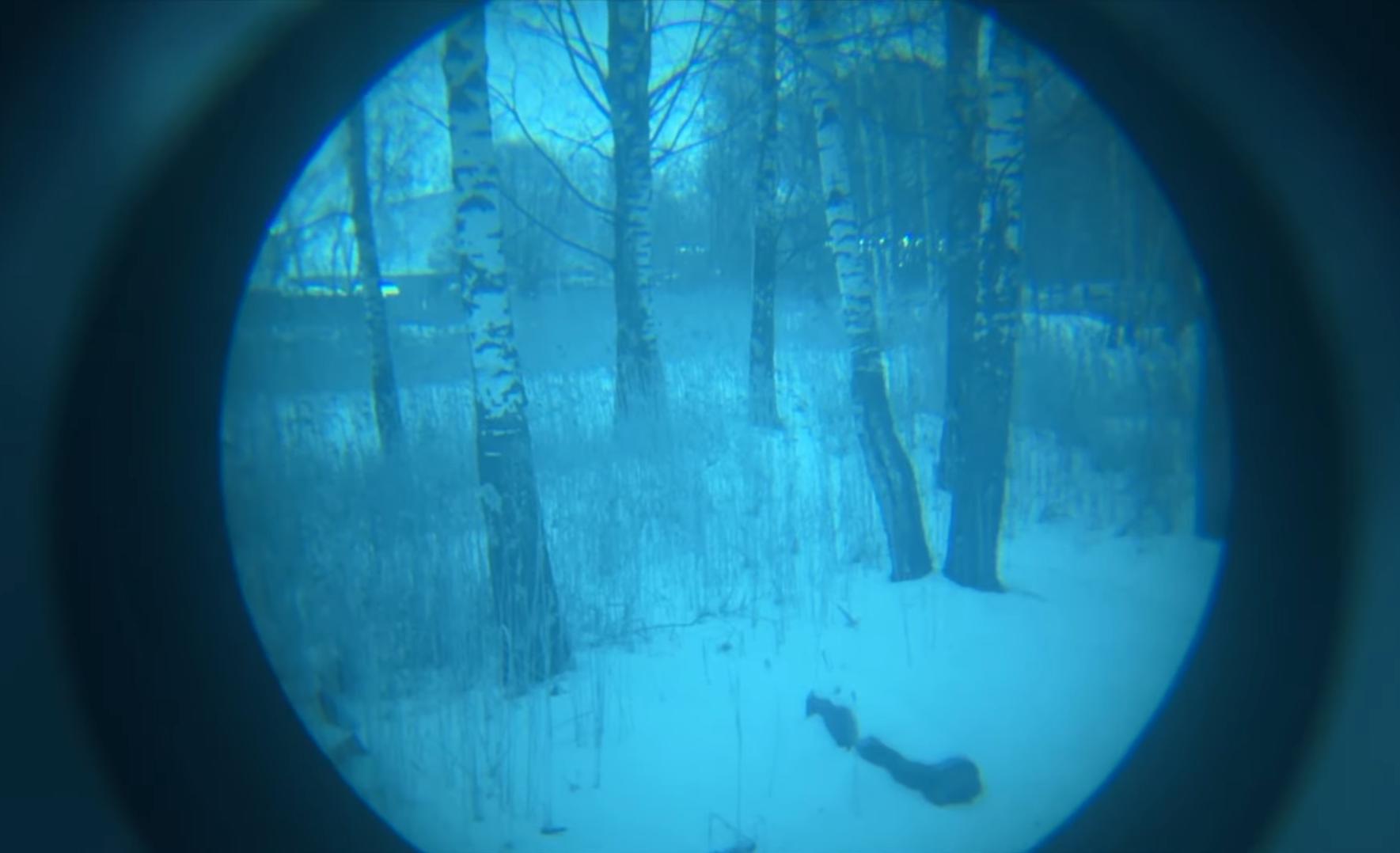

• ЭОП поколения II+ обеспечивает стабильное ночное наблюдение с высокой детализацией изображения
• Чёрно-белая картинка с разрешением не менее 58 штр/мм сохраняет контраст и читаемость объектов в темноте
• Высокая чувствительность не менее 450 мкА/лм улучшает работу при слабом естественном освещении
• Отношение сигнал/шум не менее 19 снижает уровень помех и повышает чёткость изображения
• Низкая яркость тёмного фона обеспечивает более чистую картинку без выраженной засветки
• До 48 часов непрерывной работы от двух батареек AAA подходит для длительных наблюдений
• Увеличение 1× сохраняет естественное восприятие пространства без изменения масштаба
• Прочный корпус из алюминиевого сплава Д16Т сочетает малый вес и устойчивость к нагрузкам
• Компактные размеры и масса до 285 г удобны для установки на оружие или использования на шлеме
• Влагозащита IP67 и широкий температурный диапазон позволяют работать в сложных погодных условиях

ПНВ может использоваться как ручное средство наблюдения, а также устанавливаться на оружие или шлем в зависимости от задач пользователя. Конструкция допускает совместную работу с коллиматорными прицелами серии «Взор», что позволяет применять оптику в составе стрелковых комплексов. Установка выполняется через быстросъёмное крепление на стандартную планку Пикатинни, а монтаж на шлем осуществляется при помощи отдельного кронштейна, приобретаемого дополнительно.

Эксплуатация требует соблюдения правил защиты электронно-оптического преобразователя от избыточной засветки. Запрещается включать устройство при наличии внешнего освещения с открытой крышкой объектива, направлять работающий прибор на яркие источники света или воздействовать на объектив лазерным излучением. Длительное нахождение включённого изделия при повышенной освещённости без движения не допускается, поскольку это может привести к снижению ресурса ЭОП. Даже в выключенном состоянии следует избегать попадания прямых солнечных лучей и продолжительного воздействия яркого рассеянного света. Появление мерцания экрана указывает на превышение допустимого уровня освещения — в этом случае необходимо закрыть крышку объектива, изменить направление наблюдения или снизить яркость изображения.

В основе работы модели используется ЭОП поколения II+ с разрешением не менее 58 штр/мм, чувствительностью не ниже 450 мкА/лм и отношением сигнал/шум не менее 19, что обеспечивает стабильное изображение при слабом освещении. Яркость тёмного фона не превышает 1,5×10⁻³ кд/м², благодаря чему сохраняется контрастность изображения без выраженного шумового эффекта. Питание осуществляется от двух элементов AAA, одного комплекта достаточно примерно на 48 часов непрерывной работы, что удобно при длительных наблюдениях без частой замены батарей.

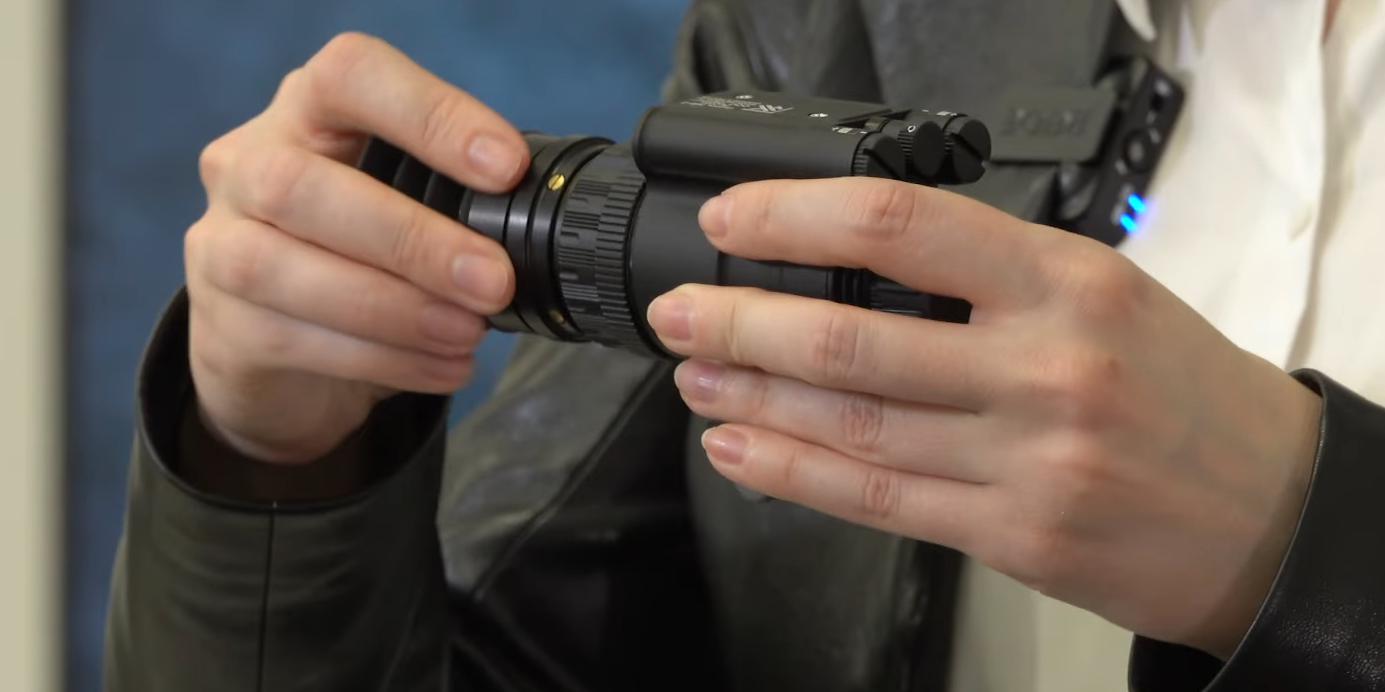

Оптическая схема предусматривает увеличение 1×, позволяющее сохранять естественное восприятие пространства без изменения масштаба. Фокусное расстояние окуляра менее 20 мм обеспечивает комфортное наблюдение, а диапазон диоптрийной корректировки от −2 до +5 облегчает настройку под индивидуальные особенности зрения пользователя. Линзы изготовлены из оптического стекла, обеспечивающего стабильную передачу изображения и устойчивость к эксплуатационным нагрузкам.

Корпус выполнен из алюминиевого сплава Д16Т, сочетающего прочность и малый вес. Габариты устройства не превышают 110×65×47 мм, масса составляет до 285 г, что делает прибор удобным для длительного использования как на оружии, так и при ношении на шлеме. Конструкция рассчитана на эксплуатацию в широком диапазоне температур: рабочие условия от −30 °C до +60 °C, хранение допускается при температурах от −40 °C до +70 °C. Уровень влагозащиты IP67 и устойчивость к влажности до 95% позволяют использовать оптику в сложных погодных условиях.

Допускается использование прибора совместно с коллиматорным прицелом при условии включения режима работы с ПНВ и минимального уровня яркости прицельной марки. Применение высокой яркости недопустимо, так как может привести к повреждению электронно-оптического преобразователя. Высота оптической оси составляет 39 мм, поэтому корректная совместимость достигается при использовании коллиматоров с аналогичной высотой оси либо с соответствующими проставками. Для ряда моделей серии «Взор» требуемая конфигурация доступна в базовой комплектации, для других используются дополнительные элементы крепления.

Установка на шлем расширяет сценарии применения и позволяет использовать устройство как средство наблюдения при перемещении. Монтаж выполняется через специализированный кронштейн крепления тепловизора, обеспечивающий стабильную фиксацию и правильное положение оптической оси.

Следует учитывать, что технологические особенности производства электронно-оптических преобразователей допускают наличие отдельных чёрных точек или небольших групп точек на экране. Такие элементы не являются дефектом и не влияют на работоспособность прибора.

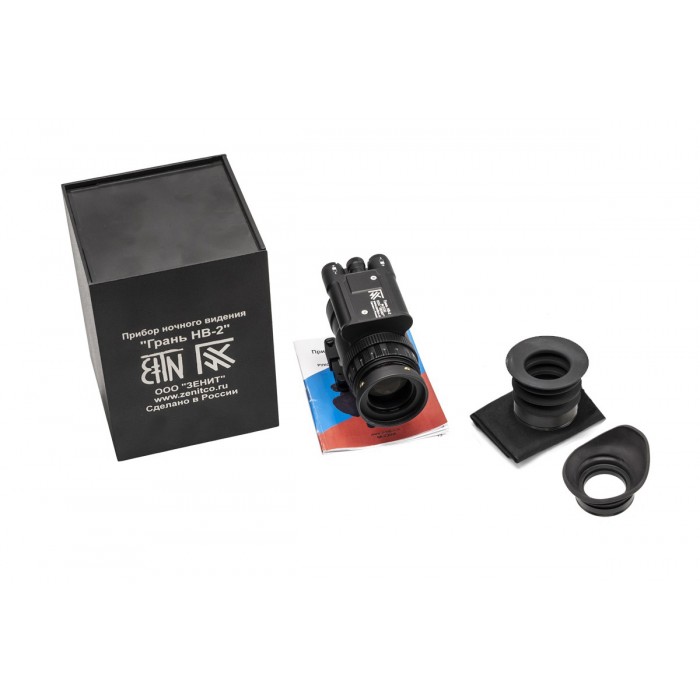

Комплектация

• ПНВ «Грань НВ-2» - 1 шт
• Быстросъёмная откидная платформа - 1 шт
• Элементы питания ААА - 2 шт
• Наглазник - 2 шт
• Салфетка для протирания оптики - 1 шт
• Руководство по эксплуатации - 1 шт
• Упаковка – металлический короб - 1 шт

Технические характеристики:

• Поколение ЭОП - II+
• Цвет - чёрно-белый
• Разрешение - не менее 58 штр/мм
• Чувствительность - не менее 450 мкА/Лм
• Отношение сигнал/шум - не менее 19
• Яркость тёмного фона - не более 1,5*10^(-3) кд/м²
• Питание - ААА, 2 шт.
• Время непрерывной работы на одном комплекте элементов питания - 48 ч.
• Увеличение - 1х
• Фокусное расстояние окуляра - < 20 мм
• Корректировка диоптрий - не менее 58 штр/мм
• Чувствительность - +5, -2
• Материал линз - Оптическое стекло
• Температура хранения - -40°С~70°C
• Рабочая температура - -30°С~60°C
• Влажность - 95%
• Влагозащита - IP67
• Материал корпуса - Алюминиевый сплав Д16Т
• Габаритные размеры - Не более 110х65х47 мм
• Масса - Не более 285 г
• Крепление - Быстросъёмное для планки Пикатинни
