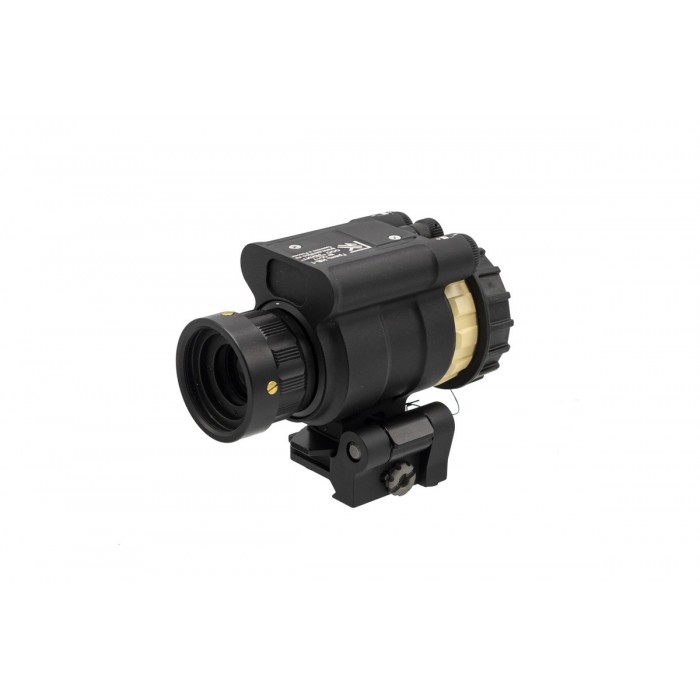

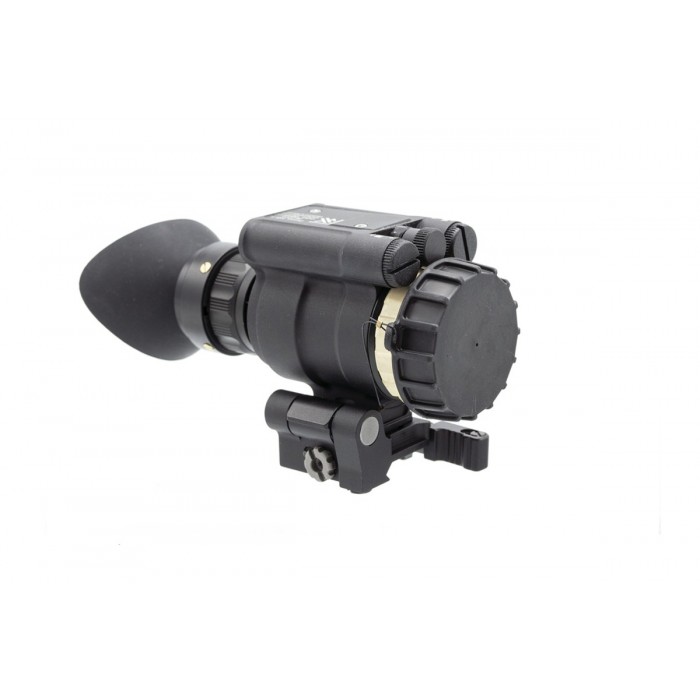

Монокуляр ночного видения Грань НВ-1

Прибор ночного видения «Грань НВ-1» представляет собой компактный монокуляр с увеличением 1×, предназначенный для наблюдения в тёмное время суток и при слабом естественном освещении. Устройство может использоваться как ручной наблюдательный прибор, а также устанавливаться на оружие или шлем в зависимости от задач пользователя. Конструкция допускает совместное применение с коллиматорными прицелами серии «Взор», что позволяет использовать оптику в составе комплексных прицельных решений без изменения привычной эргономики. Быстросъёмное крепление обеспечивает установку на планку Пикатинни и позволяет оперативно снять прибор при необходимости. Монтаж на шлем осуществляется при помощи отдельного кронштейна крепления тепловизора, приобретаемого отдельно.

Ключевые отличия и функции

• ЭОП поколения II+ обеспечивает стабильное ночное наблюдение с чётким зелёным изображением
• Разрешение не менее 58 штр/мм позволяет различать мелкие детали объектов в условиях слабой освещённости
• Высокая чувствительность сенсора от 450 мкА/Лм улучшает работу прибора при минимальном уровне света
• Отношение сигнал/шум не менее 19 снижает зернистость изображения и повышает комфорт наблюдения
• Оптическая схема с увеличением 1× сохраняет естественное поле зрения без искажения масштаба
• До 48 часов непрерывной работы от двух элементов питания AAA без необходимости частой замены батарей
• Прочный корпус из алюминиевого сплава Д16Т сочетает малый вес и устойчивость к механическим нагрузкам
• Защита корпуса по стандарту IP67 позволяет использовать прибор при высокой влажности и неблагоприятной погоде
• Рабочий температурный диапазон от −30°C до +60°C обеспечивает надёжную эксплуатацию в различных климатических условиях
• Быстросъёмное крепление на планку Пикатинни упрощает установку и снятие устройства без дополнительного инструмента

Эксплуатация требует соблюдения правил защиты электронно-оптического преобразователя от избыточного освещения. Запрещается включать устройство при наличии внешнего света с открытой крышкой объектива, а также направлять работающий прибор на яркие источники освещения или воздействовать на объектив лазерным излучением. Длительное пребывание включённого изделия при повышенной освещённости может привести к снижению ресурса, поэтому при дневном или сумеречном свете рекомендуется держать крышку закрытой. Даже в выключенном состоянии необходимо избегать прямого солнечного воздействия и продолжительного освещения выше 10 лк. Появление мерцания экрана сигнализирует о превышении допустимого уровня освещённости; в этом случае следует изменить направление наблюдения, закрыть крышку или уменьшить яркость. Такие ограничения связаны с особенностями работы ЭОП и направлены на сохранение стабильности изображения и долговечности прибора.

Модель использует электронно-оптический преобразователь поколения II+ с зелёным изображением, обеспечивающим комфортное восприятие сцены при длительном наблюдении. Питание осуществляется от двух элементов AAA, одного комплекта достаточно примерно на 48 часов непрерывной работы при стандартных условиях эксплуатации. Оптическая схема с увеличением 1× сохраняет естественное поле зрения без изменения масштаба, что облегчает ориентацию в пространстве и снижает нагрузку на зрение. Фокусное расстояние окуляра превышает 20 мм, предусмотрена диоптрийная корректировка в диапазоне от −5 до +2, позволяющая адаптировать изображение под особенности зрения пользователя. Линзы выполнены из оптического стекла, обеспечивающего стабильную передачу изображения и устойчивость к температурным изменениям.

Корпус изготовлен из алюминиевого сплава Д16Т, что сочетает малую массу и достаточную механическую прочность при эксплуатации в полевых условиях. Габариты устройства не превышают 108×80×50 мм, масса составляет не более 395 г, благодаря чему прибор остаётся удобным для длительного использования как на оружии, так и на шлеме. Конструкция рассчитана на работу при температуре от −30°C до +60°C и хранение в диапазоне от −40°C до +70°C. Влагозащита уровня IP67 и допустимая влажность до 95% позволяют применять устройство в дождь, снег и условиях повышенной влажности без риска повреждения электроники. Допускается наличие отдельных чёрных точек или небольших групп пикселей на экране — это технологическая особенность производства ЭОП и не влияет на работоспособность.

При совместном использовании с коллиматорными прицелами необходимо включать режим работы с ПНВ и выбирать минимальные уровни яркости прицельной метки. Использование высокой яркости недопустимо, так как может привести к засветке изображения. Высота оптической оси составляет 39 мм, поэтому для корректной совместимости требуется соответствующая конфигурация крепления. Некоторые модели серии «Взор» обеспечивают необходимую высоту в базовой комплектации, для других применяются дополнительные проставки. Такое решение позволяет сохранить правильную геометрию линии прицеливания и стабильность изображения при стрельбе. Устройство также допускает установку на шлем с использованием соответствующего кронштейна, расширяя варианты применения и позволяя использовать прибор как средство наблюдения без привязки к оружию.

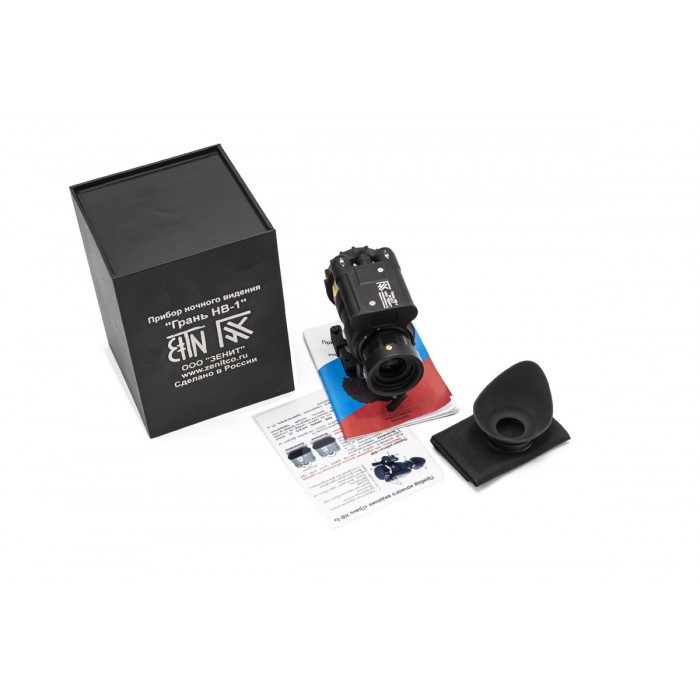

Комплектация

• ПНВ «Грань НВ-1» - 1 шт
• Быстросъёмная откидная платформа - 1 шт
• Элементы питания ААА - 2 шт
• Наглазник - 1 шт
• Салфетка для протирания оптики - 1 шт
• Руководство по эксплуатации - 1 шт
• Упаковка – металлический короб - 1 шт

Технические характеристики:

• Поколение ЭОП - II+
• Цвет - зелёный
• Разрешение - не менее 58 штр/мм
• Чувствительность - не менее 450 мкА/Лм
• Отношение сигнал/шум - не менее 19
• Яркость тёмного фона - не более 1,5*10^(-3) кд/м²
• Питание - ААА, 2 шт.
• Время непрерывной работы на одном комплекте элементов питания - 48 ч.
• Увеличение - 1х
• Фокусное расстояние окуляра - > 20 мм
• Чувствительность - +5, -2
• Материал линз - Оптическое стекло
• Температура хранения - -40°С~70°C
• Рабочая температура - -30°С~60°C
• Влажность - 95%
• Влагозащита - IP67
• Материал корпуса - Алюминиевый сплав Д16Т
• Габаритные размеры - Не более 108х80х50
• Масса - Не более 395 г
• Крепление - Быстросъёмное для планки Пикатинни
