Тепловизионный прицельный комплекс Грань-4 640-40-22

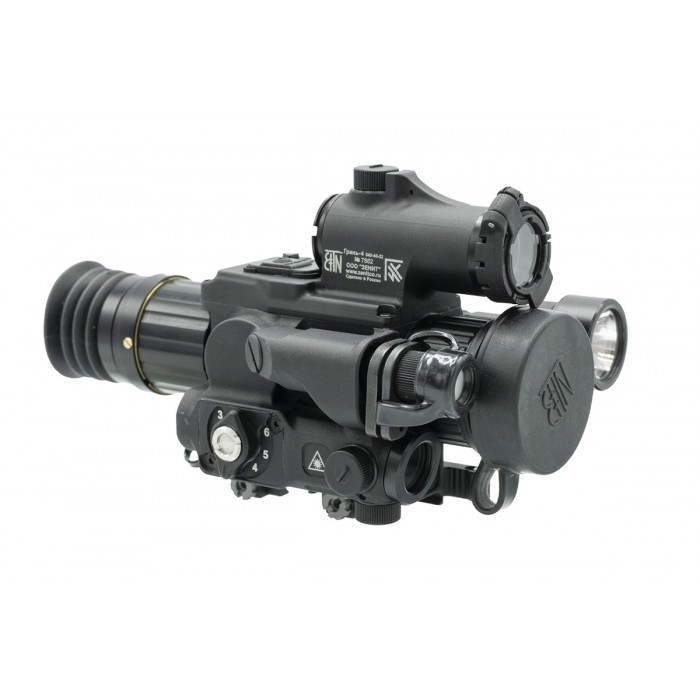

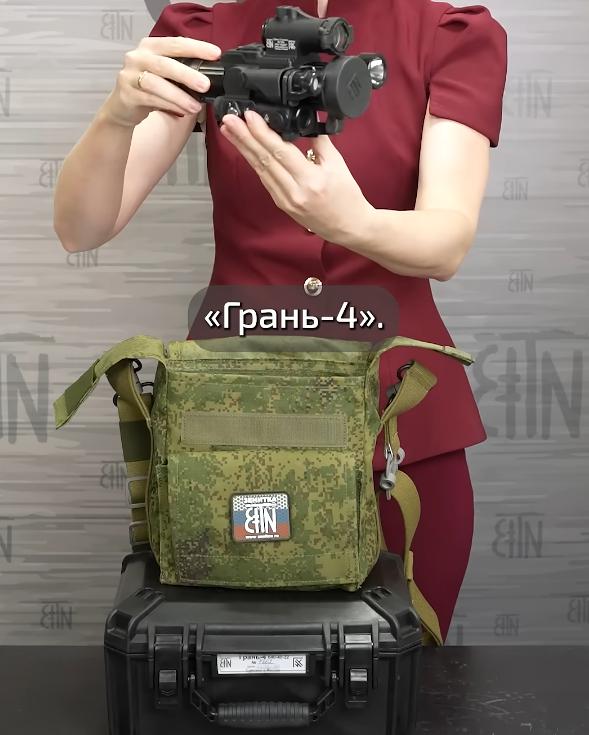

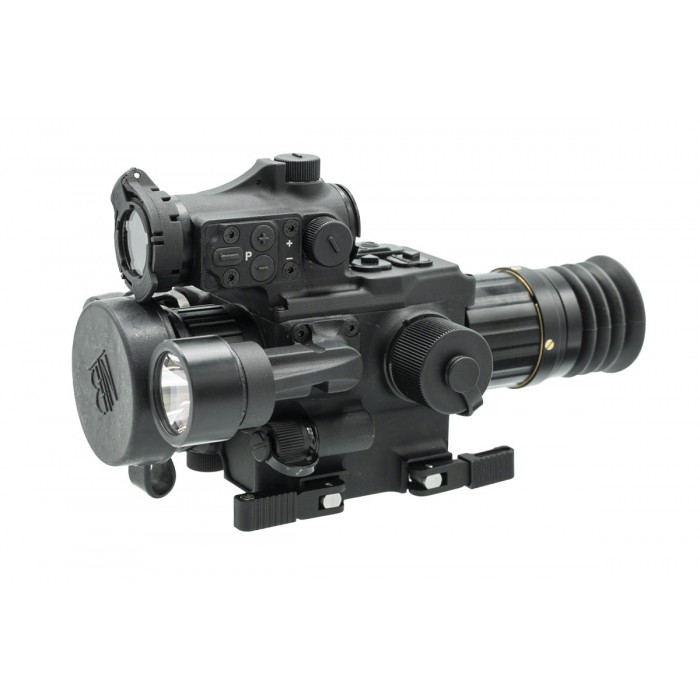

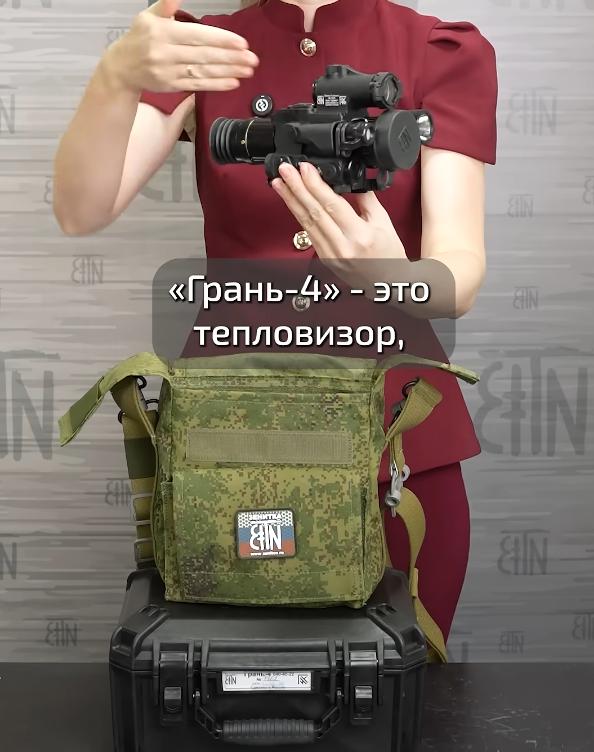

Тепловизионный прицельно-наблюдательный комплекс «Грань-4» 640-40-22 — комбинированный прибор, в котором объединены тепловизор, коллиматорный прицел, лазерный целеуказатель в видимом и ИК диапазонах, ИК-осветитель и фонарь. Такое исполнение позволяет использовать одно устройство для наблюдения, наведения и работы в условиях недостаточной видимости без необходимости устанавливать несколько отдельных модулей.

Ключевые отличия и функции

• Высокое разрешение матрицы 640×512 с шагом пикселя 12 мкм обеспечивает детализированное тепловизионное изображение и точное обнаружение целей
• Частота обновления до 60 Гц даёт плавную картинку без рывков при наблюдении движущихся объектов
• Германиевая линза 40 мм и оптическое увеличение 2,85× обеспечивают эффективную работу на средних и дальних дистанциях
• Микродисплей 1024×768 формирует чёткое изображение с комфортным восприятием деталей
• Несколько цветовых палитр позволяют адаптировать изображение под разные погодные условия и задачи наблюдения
• Режим «картинка в картинке» с дублированием прицельной метки повышает точность прицеливания без потери обзора
• Наличие цифрового зума до 6× расширяет возможности идентификации удалённых целей
• Встроенный Wi-Fi и запись фото и видео позволяют передавать и сохранять данные наблюдения
• Защита корпуса IP67 и рабочий диапазон температур от −40℃ до +60℃ обеспечивают надёжную эксплуатацию в экстремальных условиях
• Большая дальность обнаружения до 5000 м и распознавания целей делает комплекс эффективным для профессиональных задач наблюдения и стрельбы

Прибор обеспечивает наблюдение и прицельную стрельбу как в тепловизионном, так и в видимом спектре. Он также позволяет выполнять освещение и целеуказание в видимом и инфракрасном диапазонах. Тепловизионная часть построена на матрице 640 × 512 пикселей с шагом 12 мкм, поддерживает частоту кадров до 60 Гц и выводит изображение на микродисплей с разрешением 1024 × 768. Пользователю доступны режимы отображения «тёплое-чёрный», «тёплое-белый», «разноцветный-1» и «разноцветный-2», а также заводские сценарии работы, режимы «на улице», «снег» и «дождь». Предусмотрены функция «картинка в картинке» с дублированием прицельной точки, цифровой зум 1×, 2×, 4× и 6×, цифровой компас, передача изображения по Wi-Fi и режимы фото и видео.

Устройство оснащено быстросъёмным креплением на планку Пикатинни, что упрощает установку и снятие без сложных дополнительных операций. Корпус рассчитан на работу в жёстких условиях эксплуатации: степень защиты соответствует IP67, рабочий диапазон температур составляет от -40 до +60 °C. Вес без аккумулятора и планки Б-2Л — не более 890 г, габариты без платформы и без резиновых наглазников — не более 170 × 110 × 120 мм.

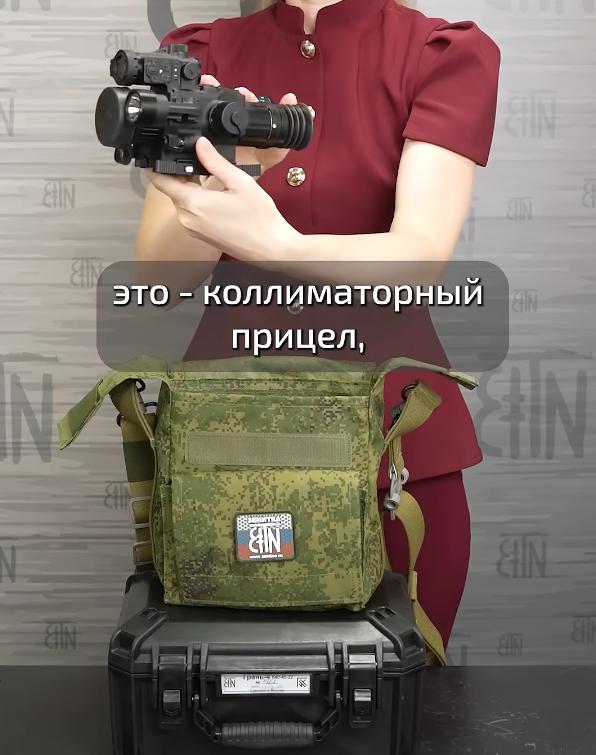

Коллиматорная часть имеет увеличение 1× и объектив диаметром 22 мм. Прицельная марка выполнена в красном цвете, регулируется по яркости и форме, при этом доступно десять уровней яркости. Пользователь может выбрать один из трёх вариантов марки: окружность с точкой, окружность или точка. Размер точки составляет 1 MOA, размер окружности — 34 MOA, регулировка выполнена с шагом 1 клик = 1 MOA. Предусмотрена совместимость с приборами ночного видения, что расширяет возможности применения в тёмное время суток.

Тепловизионная составляющая дополнена набором сеток, среди которых крест, АК, стрелка, стандарт и квадрат. Цвет сетки можно выбрать из нескольких вариантов: чёрный, белый, зелёный, красный или синий. Оптическое приближение составляет 2,85 ± 0,1, используется германиевая линза 40 мм. По дальности прибор позволяет обнаруживать человека на расстоянии до 1700 м, автомобиль — до 4200 м, танк — до 5000 м. Распознавание с возможностью ведения стрельбы заявлено на дистанциях до 800 м для человека, до 1800 м для автомобиля и до 3000 м для танка.

Лазерный целеуказатель представляет собой совмещённый модуль полупроводниковых лазеров зелёного и инфракрасного диапазонов. Для видимого канала используется длина волны 520 нм, для ИК-канала — 850 нм. Такое решение даёт возможность применять целеуказание как в обычных условиях наблюдения, так и совместно с техникой, работающей в инфракрасном диапазоне.

ИК-осветитель предназначен для подсветки в инфракрасном диапазоне и может использоваться в соответствующих условиях наблюдения. Предусмотрены юстировка и регулировка осветителя, что позволяет точнее настраивать его работу под конкретную задачу. Модуль оснащён диффузором, благодаря которому свет можно сделать более рассеянным. Источником излучения служит лазерный диод с длиной волны 850 нм.

Фонарь предназначен для освещения в видимом диапазоне в тёмное время суток и в затемнённых помещениях. Источником белого света служит модуль полупроводникового светодиода. Такая функция полезна при работе в помещениях, при перемещении в условиях плохой освещённости и в ситуациях, когда требуется обычная подсветка без использования инфракрасного канала.

Питание осуществляется от одного аккумулятора формата 21700 с напряжением 3,7 В. Время автономной работы зависит от активных функций: до 12 часов при включённых тепловизоре и коллиматоре и до 45 минут при одновременной работе тепловизора, коллиматора, фонаря и зелёного ЛЦУ. В результате модель сочетает тепловизионное наблюдение, коллиматорное прицеливание, лазерное целеуказание и подсветку в одном корпусе, сохраняя компактные размеры и функциональность, востребованную при практическом использовании.

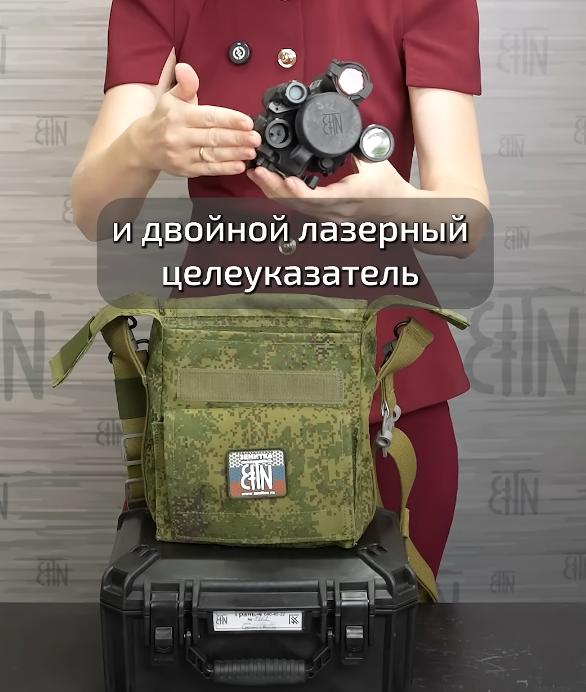

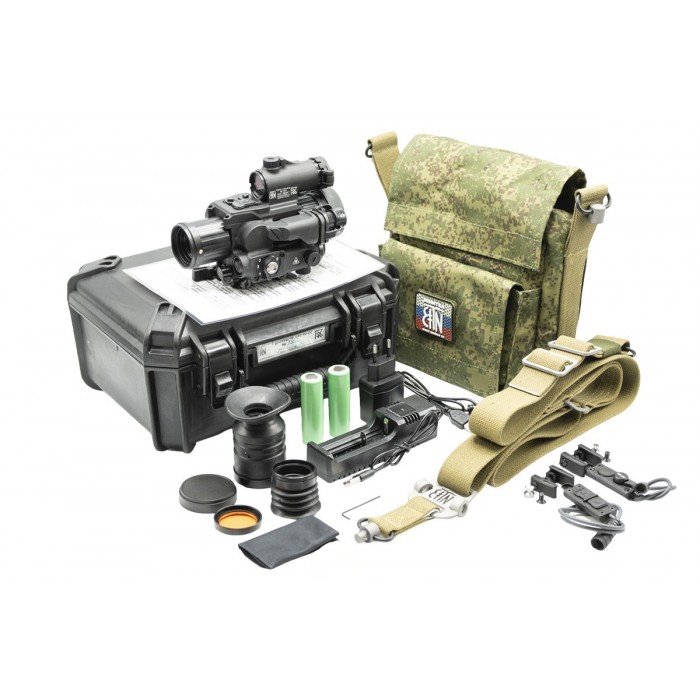

Комплектация

• Тепловизионный прицельно-наблюдательный комплекс «Грань-4» 640-40-22» 1 шт.
• Контейнер упаковочный - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой «Полоз» для чехла - 1 шт.
• Кабель коммутационный - 1 шт.
• Наглазник резиновый 1 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 21700 - 2 шт.
• Светофильтр - 1 шт.
• Запасная крышка объектива - 1 шт.
• Кнопка тактическая выносная «КВ-Грань» - 1 шт.
• Кнопка тактическая выносная «КВ-Д2» - 1 шт.
• Шестигранный ключ для юстировки ИК осветителя - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Руководство по эксплуатации (краткое) - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Микродисплей (разрешение) - 1024 × 768
• Оптическое приближение - 2,85 ± 0,1
• Германиевая линза - 40 мм
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Изображение - Тёплое-чёрный, Тёплое-белый, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Цифровой зум - 1x (2,8)，2x (5,6)，4x (11,2)，6x (18,8)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 21700（3.7В）
• Время работы батареи (Wi-Fi отключен) - - до 12 ч (если включен тепловизор и коллиматор);- до 45 мин. (если включены тепловизор, коллиматор, фонарь и зелёный ЛЦУ)
• Вес (без аккумулятора и планки Б-2Л) - не более 890 г
• Размеры без платформы и без резиновых наглазников - не более 170х110х120
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -40℃ до +60℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 800 / 1800 / 3000
• Обнаружение человека / автомобиля / танка, м - 1700 / 4200 / 5000
• Увеличение коллиматорного прицела - 1х
• Диаметр объектива (линзы) коллиматорного прицела - 22мм
• Размер прицельной марки (точка) - 1МОА
• Размер прицельной марки (окружность) - 34МОА
• Совместимость с ПНВ - Да
• Регулировка - 1клик=1МОА
• Яркость прицельной марки - 10 уровней
