Тепловизионный прицел Грань-3 640-50-М

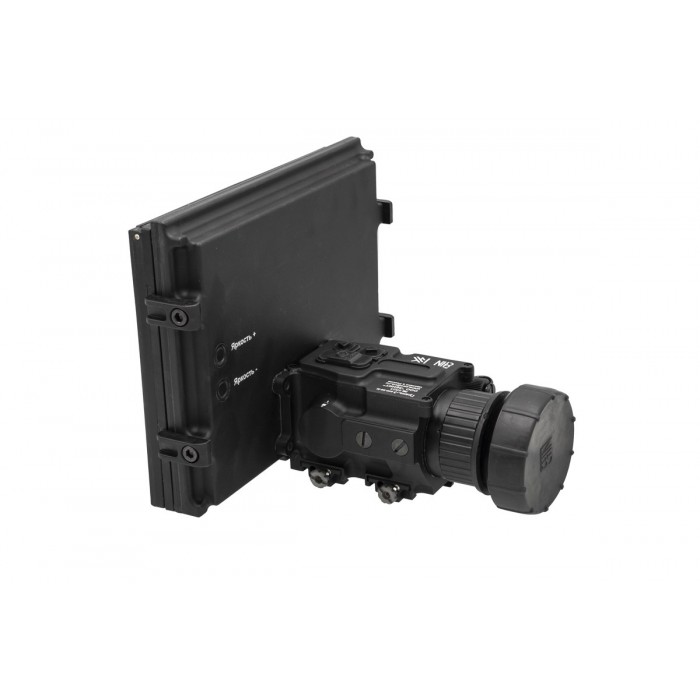

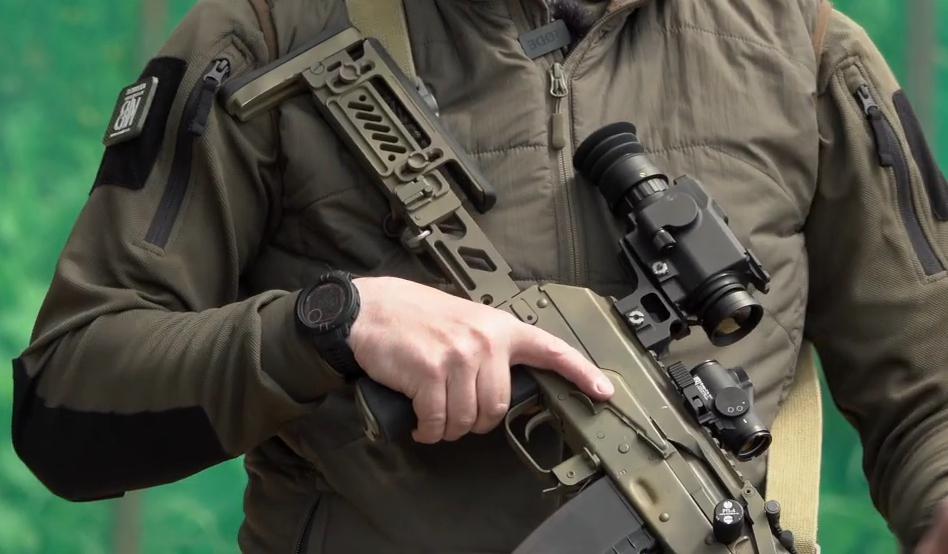

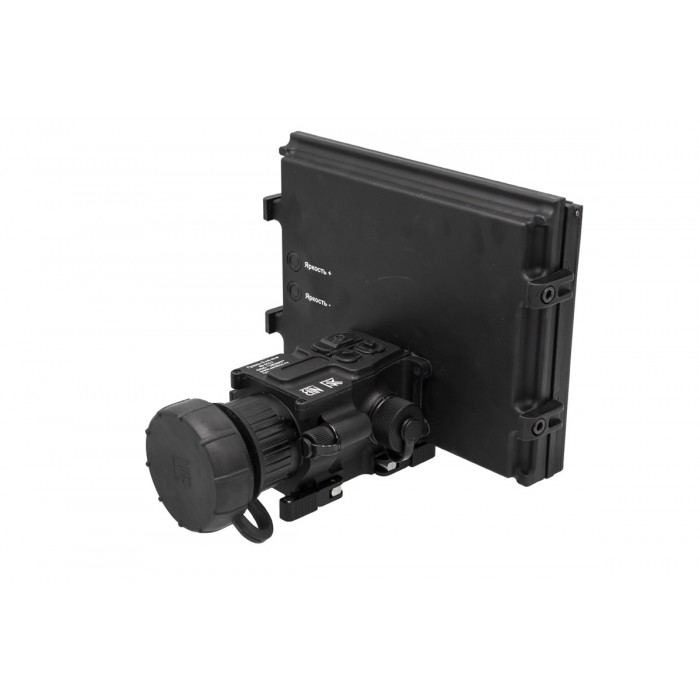

Тепловизионный прицельно-наблюдательный комплекс «Грань-3 640-50-М» представляет собой тепловизионный прицел с интегрированным монитором, предназначенный для наблюдения и прицельной стрельбы в условиях ограниченной видимости и полной темноты. Устройство устанавливается на оружие при помощи быстросъёмного крепления на планку Пикатинни, обеспечивая стабильную фиксацию и сохранение точки попадания при повторной установке. Конструкция ориентирована на получение детализированного изображения в тепловом диапазоне независимо от освещения и погодных условий.

Ключевые отличия и функции

• Тепловизионная матрица 640×512 с шагом пикселя 12 мкм обеспечивает высокую детализацию изображения и уверенное обнаружение целей
• Частота обновления до 60 Гц формирует плавную картинку без задержек при наблюдении движущихся объектов
• Встроенный дисплей 1024×768 с диагональю 8″ обеспечивает комфортное наблюдение и чёткое отображение прицельной информации
• Германиевый объектив 50 мм с оптическим увеличением 3,55× сохраняет баланс между обзором и детализацией цели
• Широкое поле зрения до 85° позволяет контролировать окружающее пространство сразу в нескольких направлениях
• Режим «картинка в картинке» выводит увеличенную область цели с сохранением основной сцены наблюдения
• Несколько цветовых палитр и сценариев отображения адаптируют изображение под снег, дождь и различные условия местности
• Цифровой зум до 6× расширяет возможности наблюдения на дальних дистанциях без смены позиции
• Передача изображения по Wi-Fi и запись фото и видео позволяют фиксировать происходящее и выводить картинку на внешние устройства
• Прочный корпус с защитой IP67 и рабочим диапазоном температур от −20 до +50 °C рассчитан на эксплуатацию в сложных погодных условиях

Основу системы формирует болометрическая матрица с шагом пикселя 12 мкм и разрешением 640×512, работающая с частотой до 60 Гц. Такая конфигурация обеспечивает плавное отображение движущихся объектов без заметных задержек и позволяет уверенно сопровождать цель при динамичной стрельбе. Высокая частота обновления изображения снижает эффект размытия и повышает комфорт наблюдения при длительном использовании прибора.

Изображение выводится на встроенный дисплей с разрешением 1024×768 и диагональю 8 дюймов. Экран формирует чёткую картинку с достаточной детализацией для распознавания объектов на дистанции, а крупный формат облегчает визуальное восприятие и снижает нагрузку на зрение при продолжительной работе. Отображение сохраняет читаемость интерфейса и прицельных элементов даже при сложных условиях наблюдения.

Оптическая часть построена на германиевой линзе диаметром 50 мм, обеспечивающей эффективную работу в тепловом спектре. Оптическое увеличение составляет 3,55×, позволяя сохранять баланс между обзором и детализацией цели. Поле зрения рассчитано таким образом, чтобы пользователь мог контролировать пространство сразу в нескольких направлениях, а шаг юстировки 1,6 мм на 100 м обеспечивает точную пристрелку и корректировку положения сетки.

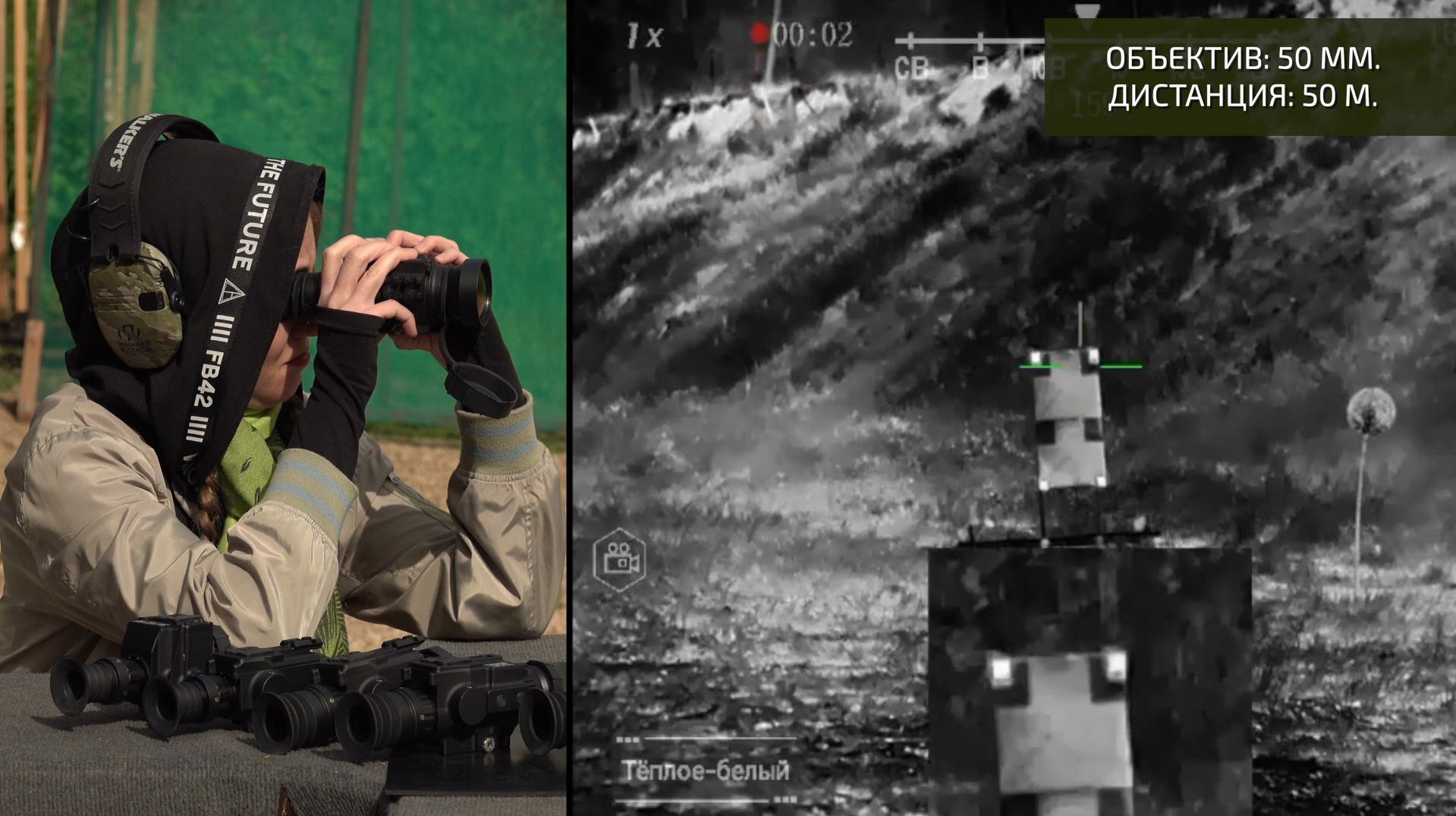

Для адаптации изображения предусмотрены различные режимы отображения: «тёплое-чёрный», «тёплое-белый» и два цветовых варианта визуализации. Дополнительно доступны сценарии обработки изображения, оптимизированные под различные условия окружающей среды, включая работу на открытой местности, при снегопаде или во время дождя. Режим «картинка в картинке» позволяет одновременно наблюдать общую сцену и увеличенный участок цели с сохранением прицельной метки.

Прибор поддерживает несколько типов тепловизионных сеток, включая крест, стрелку, стандартный вариант и другие конфигурации, что позволяет адаптировать отображение под индивидуальные предпочтения стрелка. Цвет сетки выбирается из нескольких вариантов для лучшего контраста с фоном и повышения точности наведения.

Функциональные возможности включают цифровой зум с несколькими ступенями увеличения, встроенный цифровой компас с отображением вертикали, горизонтали и крена, а также запись фото и видео. Передача изображения по Wi-Fi позволяет выводить картинку на внешние устройства для наблюдения или фиксации происходящего без необходимости использования дополнительных кабелей.

Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В. Время автономной работы при отключённом Wi-Fi превышает 1,5 часа, что делает устройство пригодным для краткосрочных наблюдательных задач и охотничьих выходов. Использование распространённого типа аккумуляторов упрощает замену источника питания в полевых условиях.

Корпус рассчитан на эксплуатацию в сложной внешней среде. Степень защиты IP67 предотвращает попадание пыли и влаги внутрь конструкции, а рабочий температурный диапазон от −20 до +50 °C позволяет использовать прибор в различных климатических условиях без потери работоспособности. Габариты не превышают 190×165×155 мм без платформы и наглазников, масса без аккумулятора и планки — до 1190 г, что сохраняет баланс оружия при установке.

По дальности применения комплекс обеспечивает обнаружение человека на дистанции до 2000 м, распознавание — до 900 м. Для крупной техники показатели достигают 2000 м и 3000 м соответственно, что позволяет использовать устройство как для наблюдения, так и для уверенного ведения стрельбы на значительных дистанциях.

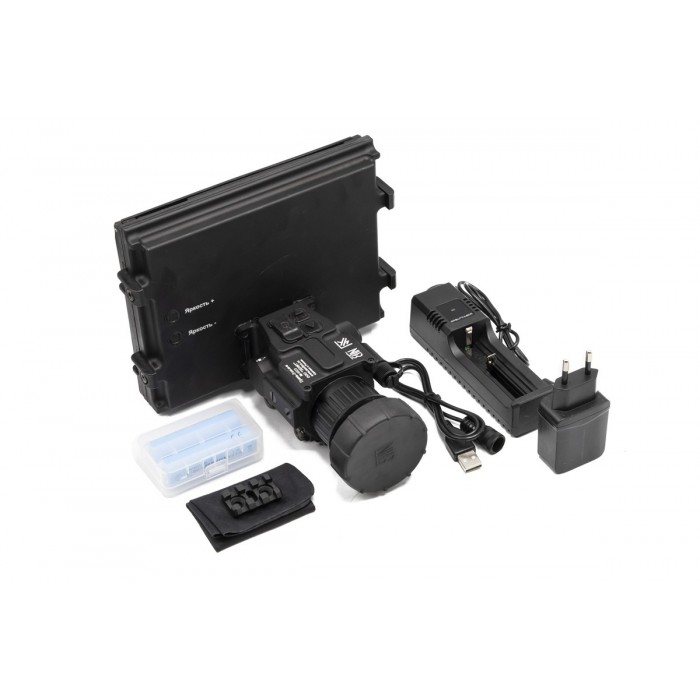

Комплектация

• Тепловизионный прицел «Грань-3» 640-50-М - 1 шт.
• Упаковка - 1 шт.
• Шнур соединительный с выходом USB - 1 шт.
• для подключения к компьютеру -
• Кронштейн Б-2Л - 1 шт.
• Салфетка для протирания линз - 1 шт.
• Зарядное устройство - 1 шт.
• Аккумуляторная батарея типа 18650 - 2 шт.
• Руководство по эксплуатации - 1 шт.
• Краткое руководство по эксплуатации - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц (включительно)
• Разрешение - 1024 × 768
• Размер - 8 ʺ
• Поле зрения - не более 85 ° в 4х направлениях
• Оптическое приближение - 3,55 ± 0,1
• Германиевая линза - 50 мм
• Шаг юстировки на 100 м. - 1,6 см.
• Изображение - Тёплое-чёрный, Тёплое-белый, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Цифровой зум - 1x(3,5)，2x(7)，4x(14)，6x(21)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞1,5 ч
• Вес (без аккумулятора и планки Б-2Л) - не более 1190 г
• Размеры без платформы и без резиновых наглазников - не более 190х165х155
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до 50℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 900 / 2000 / 3000
• Обнаружение человека / автомобиля / танка, м - 2000 / 5000 / 6000
