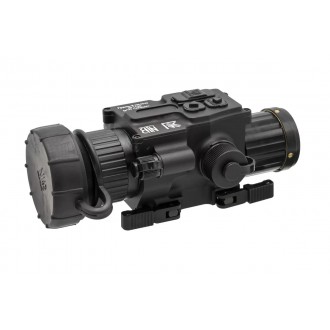

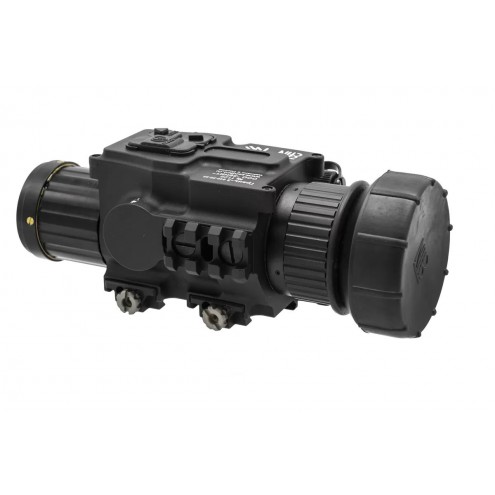

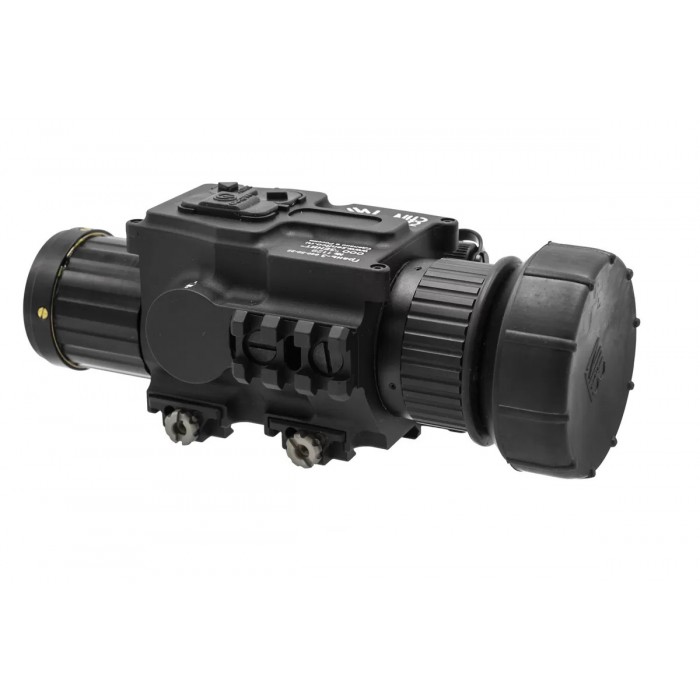

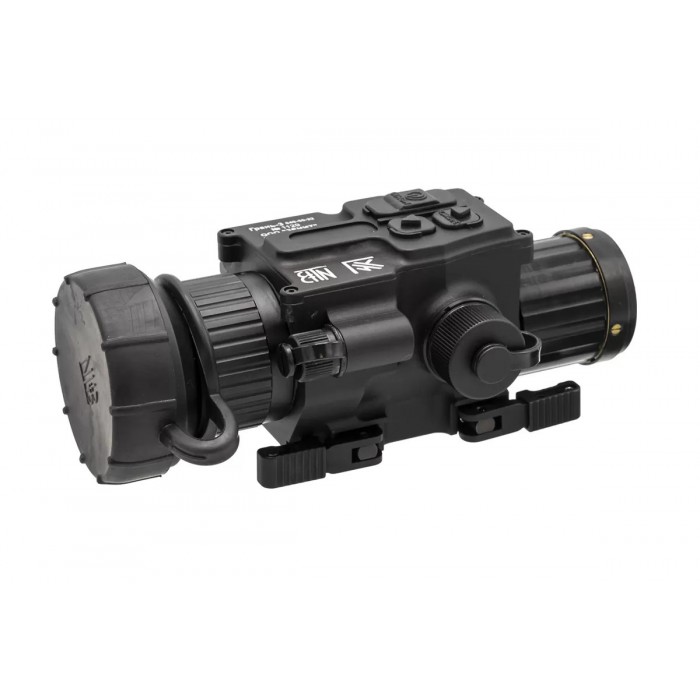

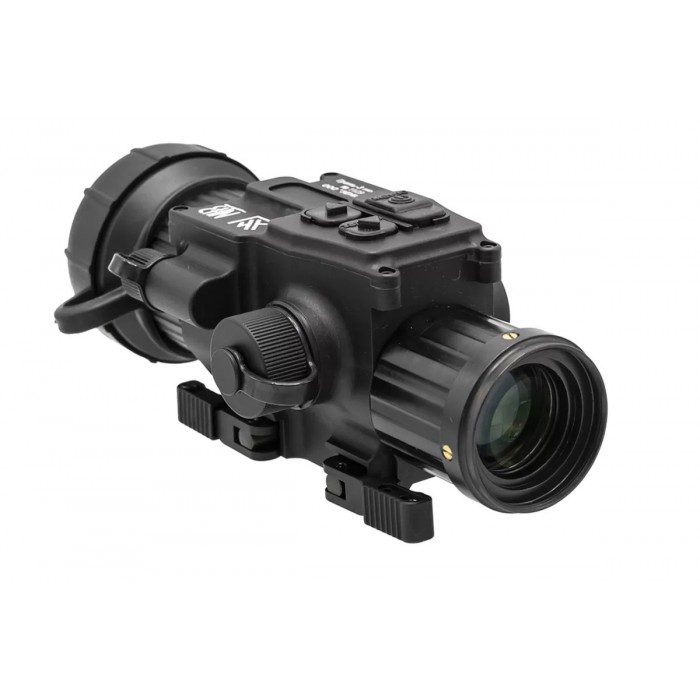

Тепловизионный прицельный комплекс Грань-3 640-50-22

Тепловизионный прицельно-наблюдательный комплекс ГРАНЬ-3 640-50-22 представляет собой компактный и энергоэффективный прибор, предназначенный для установки на оружие и получения стабильного изображения в тепловом диапазоне.

Ключевые отличия и функции

• Матрица 640×512 с шагом пикселя 12 мкм формирует детализированное тепловизионное изображение.
• Частота обновления до 60 Гц обеспечивает плавное отображение движущихся целей.
• Германиевый объектив 50 мм со светосилой F1.0 рассчитан на наблюдение на средних дистанциях.
• Оптическое увеличение около 3,5× с цифровым зумом до 6× для дополнительной детализации.
• Микродисплей 1024×768 с несколькими цветовыми палитрами отображения изображения.
• Режим «картинка в картинке» с дублированием прицельной метки для точного наведения.
• Выбор прицельных сеток и цветов с шагом юстировки 1,6 см на 100 м.
• Передача изображения по Wi-Fi и запись фото и видео во встроенном режиме.
• Питание от аккумулятора 18650 с автономной работой более 6 часов.
• Корпус с защитой IP67 для эксплуатации при температуре от −20 до +50 °C.

Модель оснащена быстросъёмным креплением на планку Picatinny и рассчитана на работу в полевых условиях. Сенсор с разрешением 640×512 и шагом пикселя 12 мкм формирует детализированную картинку, а германиевый объектив 50 мм со светосилой F1.0 обеспечивает уверенное обнаружение целей на средних и дальних дистанциях. Частота обновления до 60 Гц сохраняет плавность изображения при наблюдении движущихся объектов.

Оптическое увеличение около 3,5× дополняется цифровым зумом до 6×, при этом доступен режим «картинка в картинке» с дублированием прицельной метки для более точного наведения. Микродисплей 1024×768 поддерживает несколько цветовых палитр и сценарии работы для различных погодных условий. Предусмотрена корректировка диоптрий, выбор типов прицельных сеток и их цвета, а также шаг юстировки 1,6 см на 100 метров.

Питание осуществляется от аккумулятора формата 18650, обеспечивающего более шести часов автономной работы без использования Wi-Fi. Корпус защищён от влаги и пыли по стандарту IP67 и рассчитан на эксплуатацию при температуре от −20 до +50 °C, что позволяет использовать устройство в различных климатических условиях.

У тепловизора предусмотрена возможность вывода изображения на внешние приборы наблюдения. Картинка может передаваться на монитор 8" «Грань», наблюдательный комплекс «Глазок-Грань» или FPV-очки через кабель подключения, что расширяет сценарии применения и упрощает совместную работу с дополнительным оборудованием.

Также доступна передача изображения по Wi-Fi и запись фото и видео, что удобно для фиксации наблюдений. Компактные размеры и масса менее 680 г без аккумулятора и платформы позволяют сохранить баланс оружия, а сочетание оптических характеристик и функциональности делает прибор универсальным решением для наблюдения и прицельной стрельбы на различных дистанциях.

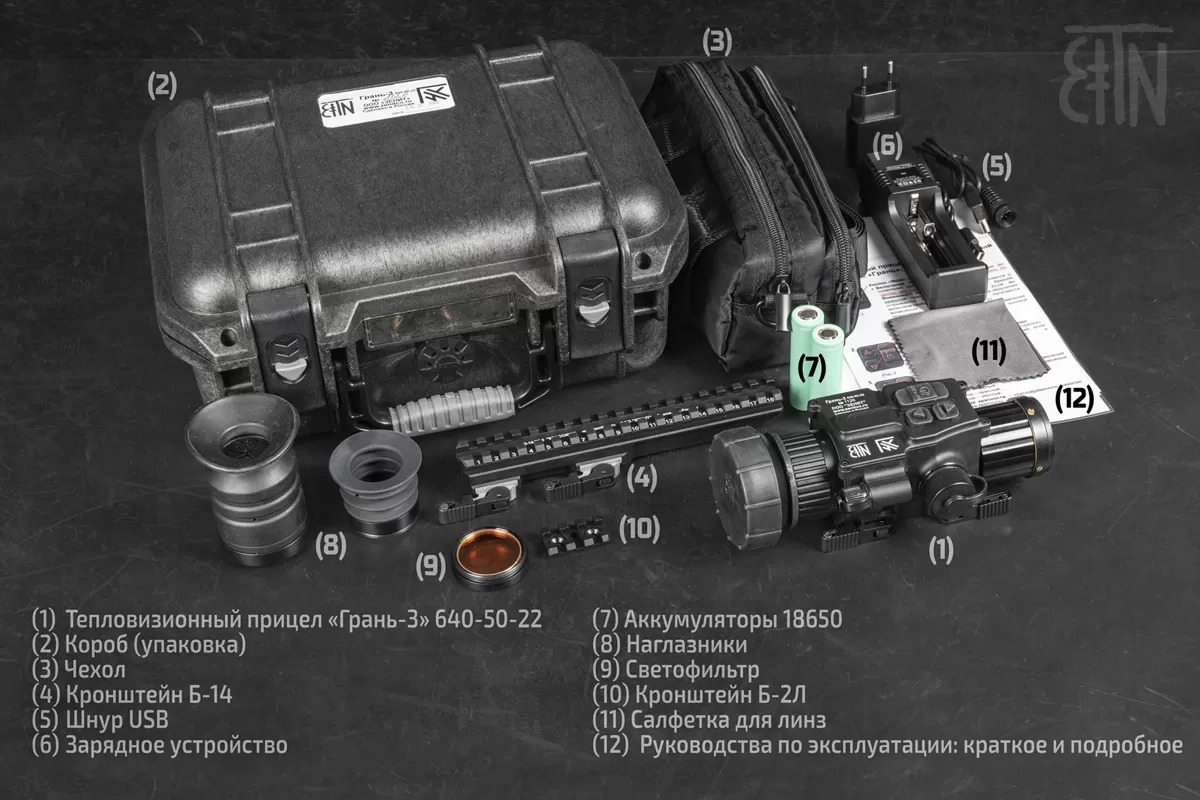

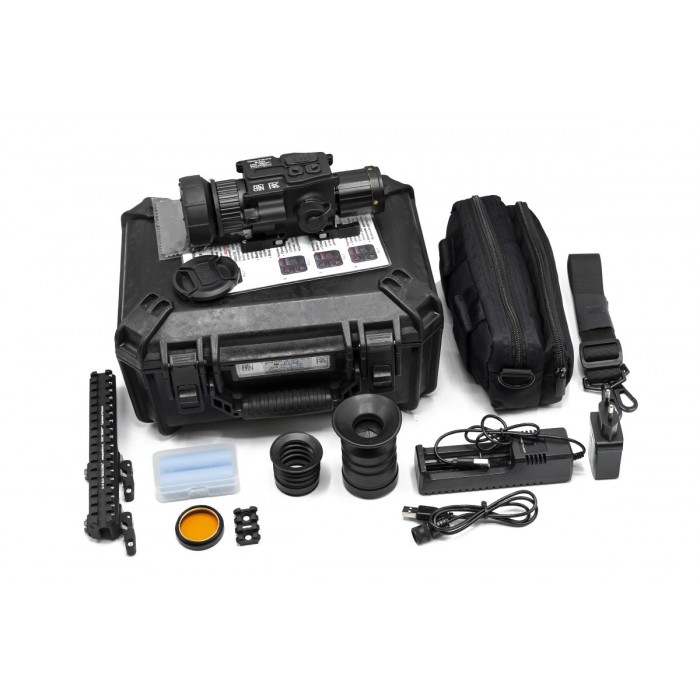

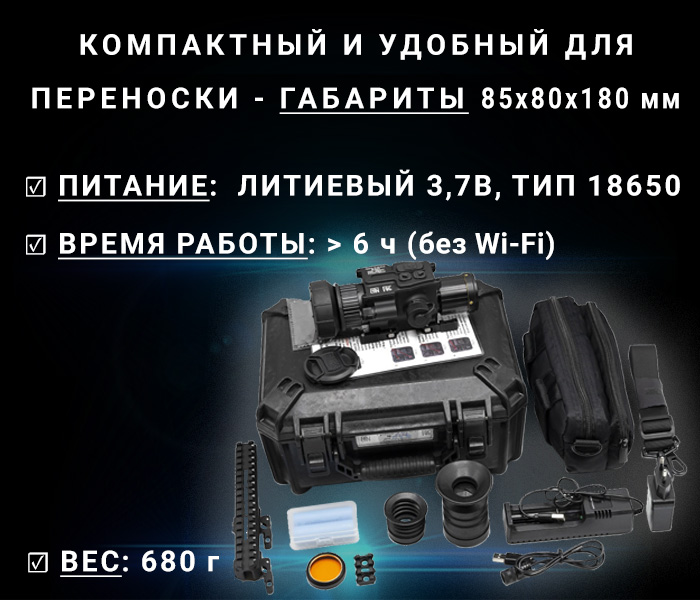

Комплектация

• Тепловизионный прицел "Грань-3" 640-50-22 - 1 шт.
• Короб (упаковка) - 1 шт.
• Чехол - 1 шт.
• Плечевой ремень для переноски чехла - 1 шт.
• *Кронштейн быстросъёмный Б-14 В2.0 - 1 шт.
• Кронштейн Б-2Л - 1 шт.
• Шнур соединительный с выходом USB для подключения к компьютеру - 1 шт.
• Зарядное устройство - 1 шт.
• Аккумуляторная батарея типа 18650 - 2 шт.
• Наглазник резиновый - 2 шт.
• Светофильтр - 1 шт.
• Салфетка для протирания линз - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Краткое руководство по эксплуатации - 1 шт.

* По требованию заказчика может комплектоваться:

• креплениями Б-5У, Б-5В, Б-5ВУ;
• боковым кронштейном Б-13, Б-13П, Б-13Н, Б-13К;
• комплект ЗИП в соответствии с заявкой заказчика.

Технические характеристики:

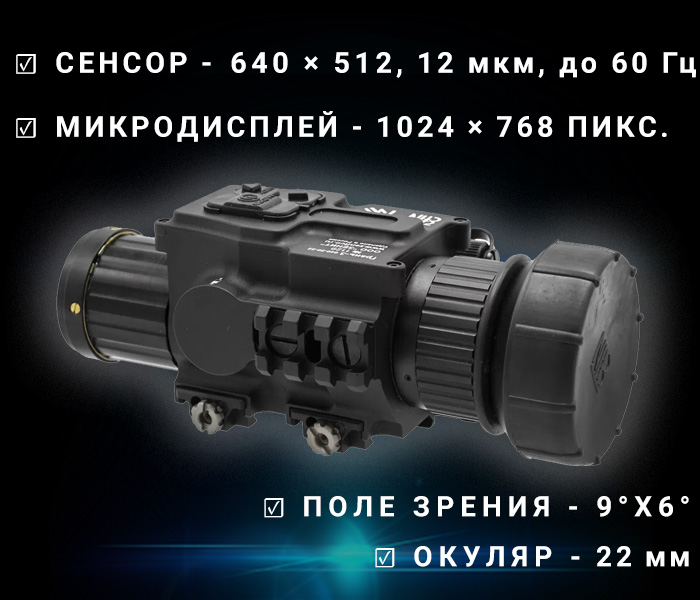

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц (включительно)
• Микродисплей (разрешение) - 1024 × 768
• Фокусное расстояние линзы объектива - 26.7мм / F1.0
• Поле зрения - не более 9 ° X не менее 6 °
• Оптическое приближение - 3,55 ± 0,1
• Германиевая линза - 50 мм
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >50 мм
• Окуляр - 22 мм
• Шаг юстировки на 100 м - 1,6 см
• Изображение - Тёплое-белый, Тёплое-чёрный, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.

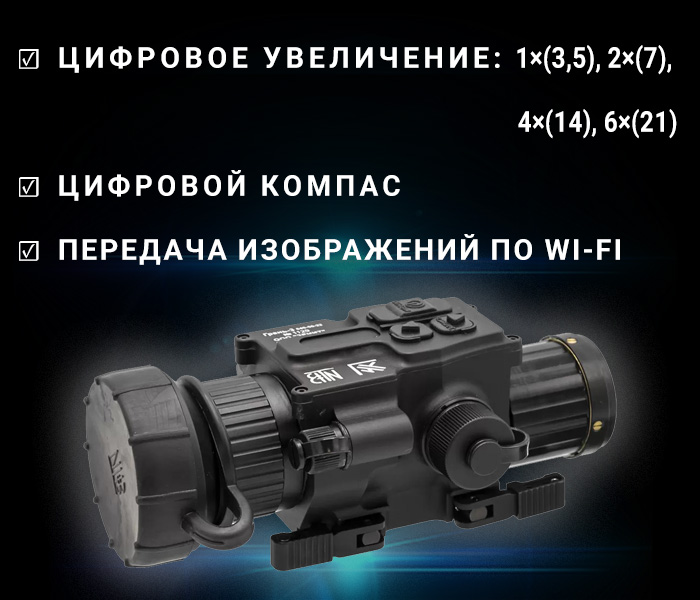

• Цифровой зум - 1x(3,5)，2x(7)，4x(14)，6x(21)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч
• Вес (без аккумулятора и планки Б-2Л) - не более 680 г
• Размеры без платформы и без резиновых наглазников - не более 85х80х180
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до +50℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 900 / 2000 / 3000
• Обнаружение человека / автомобиля / танка, м - 2000 / 5000 / 6000
