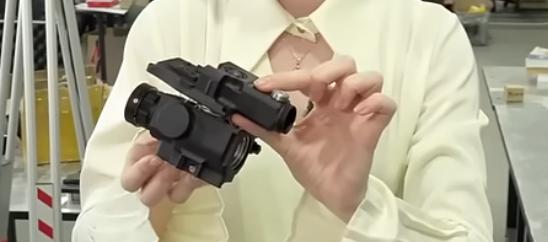

Тепловизионный прицел Грань-2Л 640-35-22

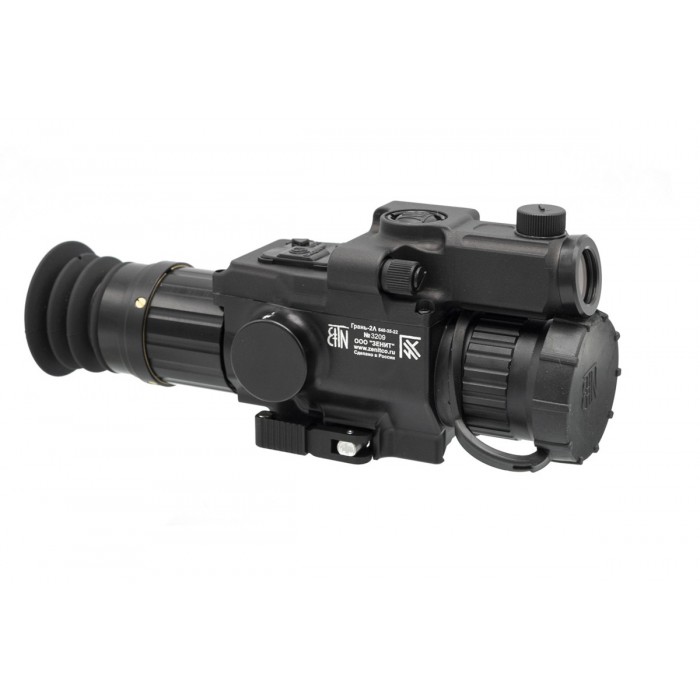

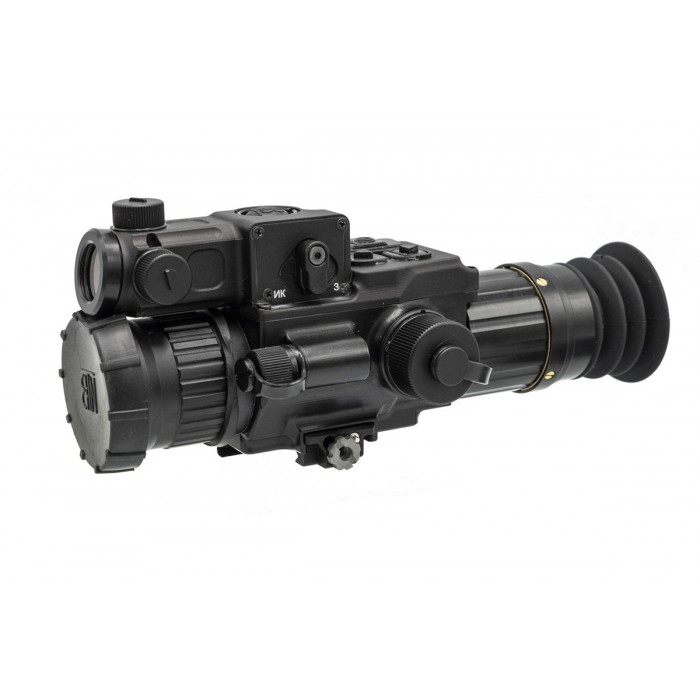

Тепловизионный прицельно-наблюдательный комплекс «Грань-2Л» 640-35-22 представляет собой устройство с интегрированным лазерным целеуказателем, предназначенное для наблюдения, поиска целей и ведения прицельной стрельбы в тепловизионном спектре. Прибор также обеспечивает целеуказание в видимом и инфракрасном диапазонах, что расширяет возможности применения в условиях ограниченной видимости и в тёмное время суток. Конструкция оснащена быстросъёмным креплением для установки на планку Пикатинни, позволяющим быстро монтировать и демонтировать оборудование без дополнительной настройки.

Ключевые отличия и функции

• Тепловизионная матрица 640 × 512 с шагом пикселя 12 мкм обеспечивает детализированное изображение и уверенное обнаружение тепловых целей
• Частота обновления до 60 Гц формирует плавную картинку без задержек при наблюдении за движущимися объектами
• Температурная чувствительность сенсора более 40 mK позволяет фиксировать слабые температурные различия
• Германиевый объектив 35 мм и окуляр 22 мм обеспечивают чёткую передачу теплового изображения
• Оптическое увеличение около 1,7× и поле зрения 9–13° позволяют сохранять баланс между обзором и детализацией
• Функция «картинка в картинке» выводит увеличенную область изображения с дублированием прицельной метки
• Цифровой зум до 6× расширяет возможности наблюдения и прицеливания на разных дистанциях
• Передача изображения по Wi-Fi и поддержка фото и видеозаписи позволяют сохранять результаты наблюдения
• Дальность обнаружения достигает примерно 1500 м для человека, 3400 м для автомобиля и до 4700 м для крупной техники
• Прочный корпус с защитой IP67 и рабочий диапазон температур от −20 до +50 °C обеспечивают надёжную работу в сложных условиях эксплуатации

В основе устройства используется болометрическая матрица с шагом пикселя 12 мкм и разрешением 640 × 512, обеспечивающая детализированное отображение тепловой картины. Частота обновления изображения до 60 Гц формирует плавную картинку при наблюдении движущихся объектов. Температурная чувствительность сенсора более 40 mK позволяет фиксировать минимальные различия температур, что повышает эффективность обнаружения целей при сложных погодных условиях.

Встроенный микродисплей с разрешением 1024 × 768 обеспечивает чёткое отображение изображения и прицельной информации без заметных искажений, что важно при длительном наблюдении и точном наведении.

Оптическая система построена на объективе с фокусным расстоянием 26,7 мм и светосилой F1.0. Поле зрения находится в диапазоне от 9° до 13°, позволяя сохранять баланс между обзором местности и детализацией объектов. Оптическое увеличение составляет около 1,7×, что обеспечивает комфортное наблюдение на средних дистанциях. Диоптрийная коррекция от −5 до +2 позволяет адаптировать изображение под индивидуальные особенности зрения пользователя. Использование германиевой линзы диаметром 35 мм и окуляра 22 мм способствует корректной передаче теплового изображения. Шаг юстировки 2,4 мм на дистанции 100 м обеспечивает точную настройку прицела.

Пользователю доступны несколько цветовых палитр отображения: тёплое-чёрный, тёплое-белый, тёплое-красный и тёплое-жёлтый, позволяющие подобрать оптимальный вариант под условия наблюдения. Функция «картинка в картинке» выводит увеличенный фрагмент изображения с дублированием прицельной метки, что облегчает точное наведение без потери общего обзора. Предусмотрены сценарии работы для различных условий окружающей среды: стандартный режим, улица, снег и дождь.

Доступны различные варианты прицельных сеток, включая крест, АК, стрелку, стандартный вариант и квадрат. Цвет сетки может быть выбран из нескольких вариантов: чёрный, белый, зелёный, красный или синий. Поддерживается выбор фокальной плоскости. В первом режиме сетка масштабируется вместе с изображением, во втором её размер остаётся неизменным независимо от увеличения, что позволяет адаптировать прицел под разные задачи и предпочтения стрелка.

Цифровой зум с кратностями 1×, 2×, 4× и 6× расширяет возможности наблюдения на различных дистанциях. Встроенный цифровой компас отображает положение по вертикали, горизонтали и крену, помогая ориентироваться на местности. Поддерживается передача изображения по Wi-Fi, а также запись фото и видео, что позволяет фиксировать наблюдение и анализировать результаты позже.

Прибор обеспечивает распознавание человека на дистанции до 750 м, автомобиля до 1400 м и крупной техники до 2300 м. Обнаружение возможно на расстоянии до 1500 м для человека, до 3400 м для автомобиля и до 4700 м для крупной техники. Указанные значения являются ориентировочными и могут изменяться в зависимости от погодных условий, особенностей местности и индивидуальных характеристик зрения пользователя.

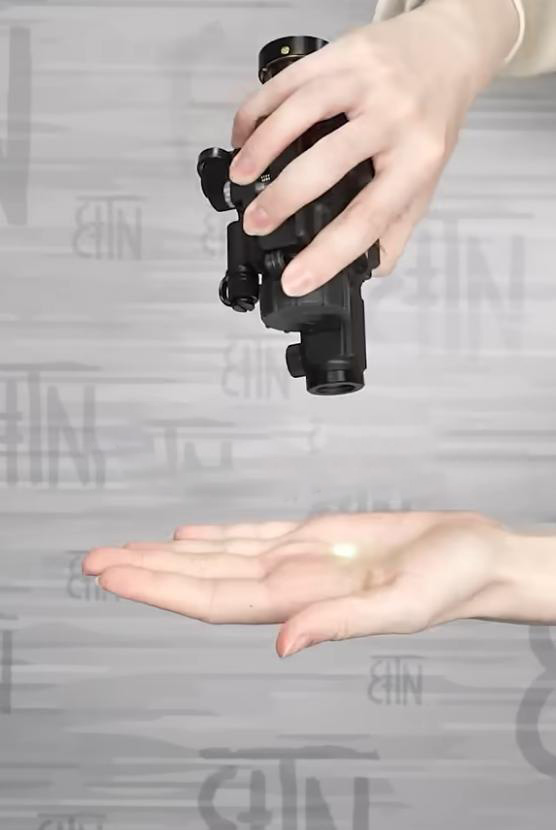

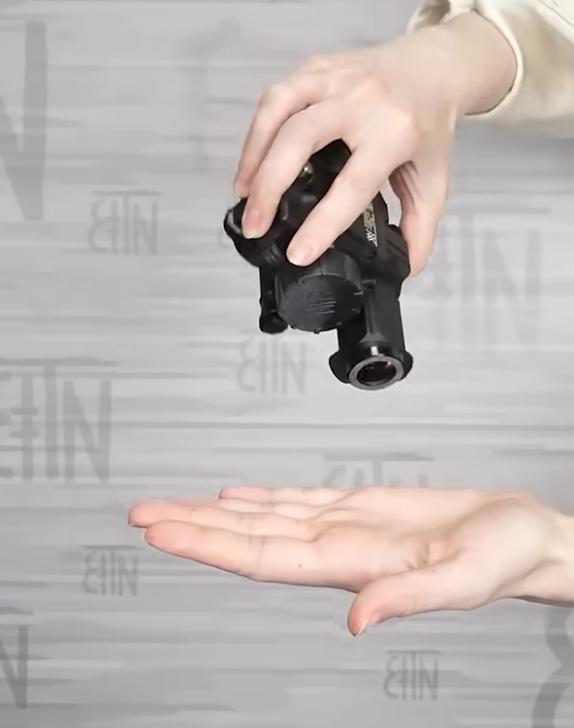

Встроенный лазерный целеуказатель выполнен на базе совмещённого модуля полупроводниковых лазеров с длинами волн 520 нм для зелёного луча и 850 нм для инфракрасного диапазона. Мощность излучения определяется параметрами выходного контроля, указанными в руководстве по эксплуатации. Эффективная дальность работы зелёного и инфракрасного луча в тёмное время суток достигает 1000 м, обеспечивая уверенное целеуказание.

Устройство работает от одного аккумулятора формата 18650 с напряжением 3,7 В. Время автономной работы при отключённом Wi-Fi превышает 6 часов. После выключения тепловизионного модуля лазерный целеуказатель продолжает функционировать, что позволяет экономить заряд при выполнении отдельных задач.

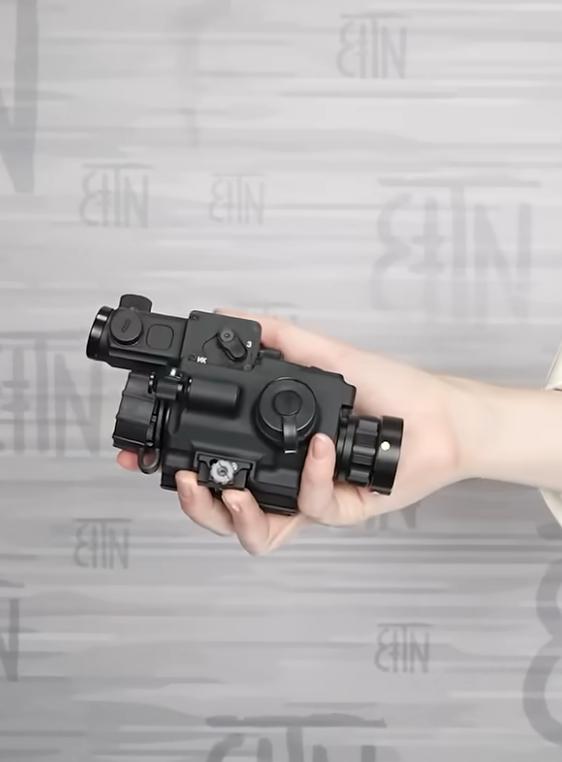

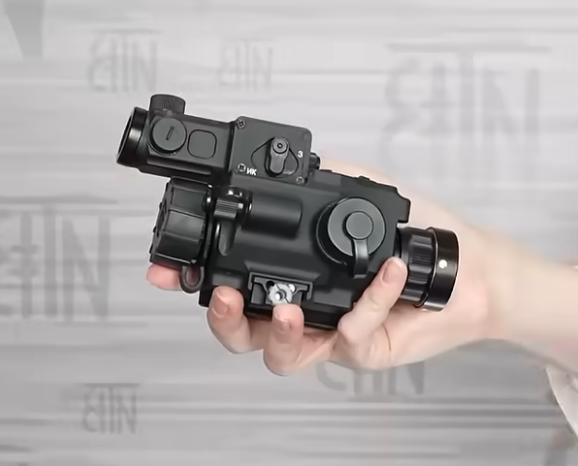

Вес устройства без аккумулятора и наглазника составляет не более 600 г, что снижает нагрузку при длительном использовании. Размеры корпуса без резиновых наглазников не превышают 166 × 88 × 85 мм, благодаря чему прибор сохраняет компактность и удобство установки на оружие.

Корпус соответствует классу защиты IP67, обеспечивая устойчивость к пыли и влаге при эксплуатации в сложных условиях. Рабочий температурный диапазон от −20 °C до +50 °C позволяет использовать устройство в различных климатических условиях без потери работоспособности.

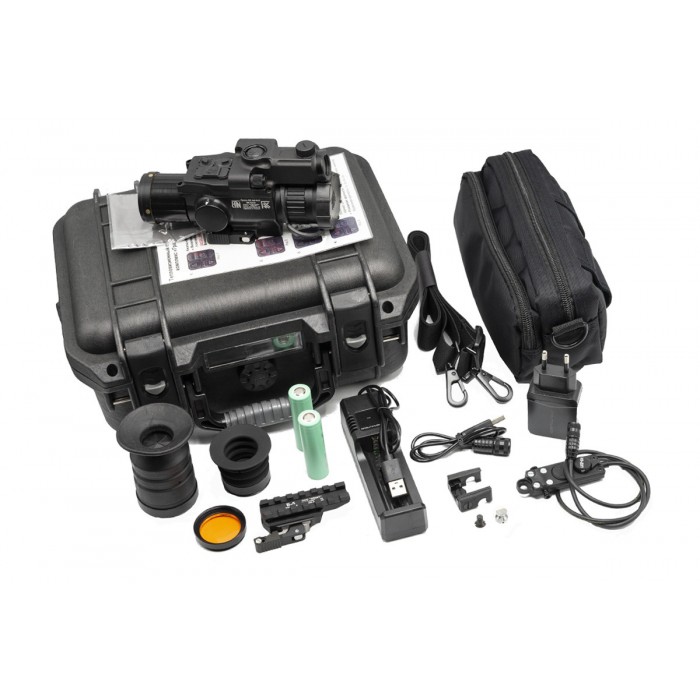

Комплектация

• Тепловизионный прицельно-наблюдательный комплекс «Грань-2Л» 640-35-22 - 1 шт.
• Контейнер упаковочный - 1 шт.
• Кабель коммутационный - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой для чехла - 1 шт.
• Наглазник резиновый - 2 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.
• Кнопка тактическая выносная КВ-Д2П - 1 шт.
• Светофильтр - 1 шт.
• Кронштейн Б-5 - 1 шт.
• Руководство по эксплуатации - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Разрешение микродисплея - 1024 × 768
• Фокусное расстояние линзы объектива - 26.7мм / F1.0
• Поле зрения - не более 13° не менее 9°
• Оптическое приближение - 1,7x (не более 1,8х)
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Германиевая линза - 35 мм
• Окуляр - 22 мм
• Шаг юстировки на 100 м. - 2,4 см
• Изображение - Тёплое-чёрный, Тёплое-белый, Тёплое-красный, Тёплое-жёлтый
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный, красный, синий
• Фокальная плоскость - (1 или 2)
• Цифровой зум - 1x(1,7)，2x(3,4)，4x(6,8)，6x(10,2)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 750 / 1400 / 2300
• Обнаружение человека / автомобиля / танка, м - 1500 / 3400 / 4700
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч (касается тепловизора, после отключения тепловизора ЛЦУ продолжает работать)
• Вес (без аккумулятора и наглазника) - не более 600 г
• Размеры (без платформы и без резиновых наглазников) - (166 × 88 × 85) мм
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до 50℃
