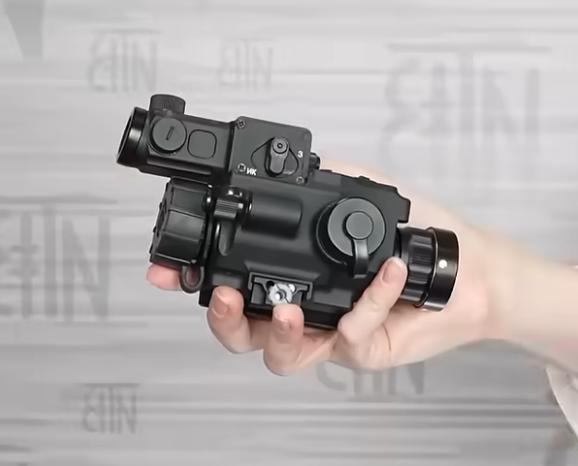

Тепловизионный прицел Грань-2Л 640-25-22

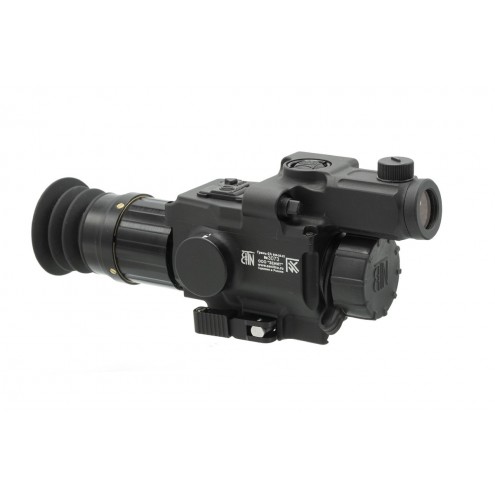

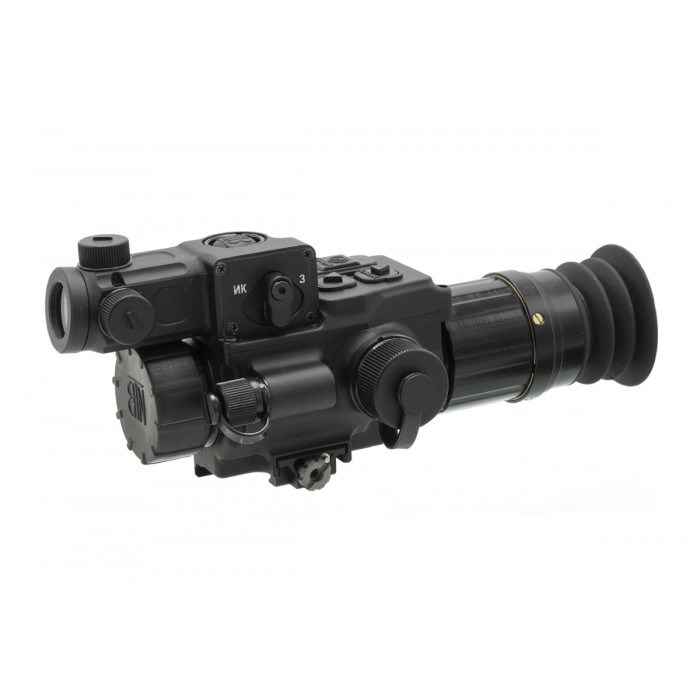

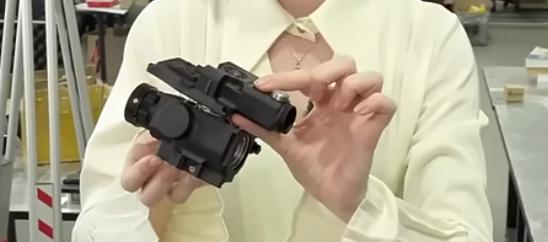

Тепловизионный прицельно-наблюдательный комплекс «Грань-2Л» 640-25-22 представляет собой тепловизионный прибор со встроенным лазерным целеуказателем, предназначенный для наблюдения, обнаружения целей и ведения прицельной стрельбы в тепловизионном спектре. Устройство также обеспечивает целеуказание в видимом и инфракрасном диапазонах, что расширяет возможности применения в различных условиях освещённости. Конструкция оснащена быстросъёмным креплением для установки на планку Пикатинни, позволяющим быстро монтировать и снимать прибор без дополнительной настройки.

Ключевые отличия и функции

• Тепловизионная матрица 640 × 512 с шагом пикселя 12 мкм обеспечивает детализированное изображение и уверенное обнаружение тепловых целей
• Высокая частота обновления до 60 Гц формирует плавную картинку без рывков при наблюдении за движущимися объектами
• Температурная чувствительность сенсора более 40 mK позволяет фиксировать даже небольшие различия температуры
• Микродисплей с разрешением 1024 × 768 передаёт чёткое изображение при наблюдении и прицеливании
• Германиевая линза 25 мм и окуляр 18 мм обеспечивают корректную передачу тепловой картины
• Функция «картинка в картинке» выводит увеличенную область с дублированием прицельной метки для более точного наведения
• Цифровой зум 1×, 2×, 4× и 6× позволяет быстро изменять масштаб изображения при наблюдении на разных дистанциях
• Передача изображения по Wi-Fi и поддержка фото и видеозаписи позволяют фиксировать результаты наблюдения
• Дальность обнаружения достигает примерно 1200 м для человека, 1700 м для автомобиля и до 3500 м для крупной техники
• Защищённый корпус стандарта IP67 и рабочий диапазон температур от −20 до +50 °C обеспечивают стабильную работу в сложных условиях

В основе работы используется болометрическая матрица с шагом пикселя 12 мкм и разрешением 640 × 512, обеспечивающая стабильную детализацию теплового изображения. Частота обновления кадров до 60 Гц формирует плавную картинку при наблюдении за движущимися объектами, а температурная чувствительность сенсора более 40 mK позволяет фиксировать слабые температурные различия. Микродисплей с разрешением 1024 × 768 передаёт изображение с достаточной чёткостью для уверенного распознавания целей и комфортного наблюдения в течение длительного времени.

Оптическая часть рассчитана на базовое увеличение 1×, что обеспечивает естественное восприятие сцены без изменения масштаба. Диоптрийная корректировка в диапазоне от −5 до +2 позволяет адаптировать изображение под особенности зрения пользователя. Применение германиевой линзы диаметром 25 мм и окуляра 18 мм способствует корректной передаче тепловой картины, а фокусное расстояние окуляра более 20 мм повышает удобство работы. Шаг юстировки составляет 3,2 мм на дистанции 100 м, что даёт возможность точной настройки при пристрелке.

Прибор поддерживает несколько режимов отображения изображения, включая тёплое-белое, тёплое-чёрное и цветовые варианты визуализации, позволяя подобрать оптимальный режим под погодные условия и тип наблюдаемой цели. Функция «картинка в картинке» выводит увеличенную область с дублированием прицельной метки, облегчая точное наведение. Предусмотрены сценарии работы для различных условий окружающей среды, включая стандартный режим, улицу, снег и дождь.

Пользователь может выбирать тип тепловизионной сетки из нескольких вариантов, включая крест, АК-образную форму, стрелку, стандартную и квадратную конфигурации. Цвет сетки изменяется между чёрным, белым, зелёным, красным и синим, что помогает адаптировать отображение под фон и освещение. Цифровой зум с кратностью 1×, 2×, 4× и 6× расширяет возможности наблюдения на разных дистанциях, а встроенный цифровой компас отображает вертикаль, горизонталь и угол крена. Поддерживается передача изображения по Wi-Fi, а также запись фото и видео для фиксации наблюдений.

Дистанции обнаружения и распознавания указаны ориентировочно и могут изменяться в зависимости от погодных условий, особенностей местности и индивидуального восприятия оператора. Возможность распознавания целей достигает примерно 600 м для человека, 800 м для автомобиля и 1700 м для крупной техники, тогда как обнаружение возможно на дистанциях до 1200, 1700 и 3500 м соответственно.

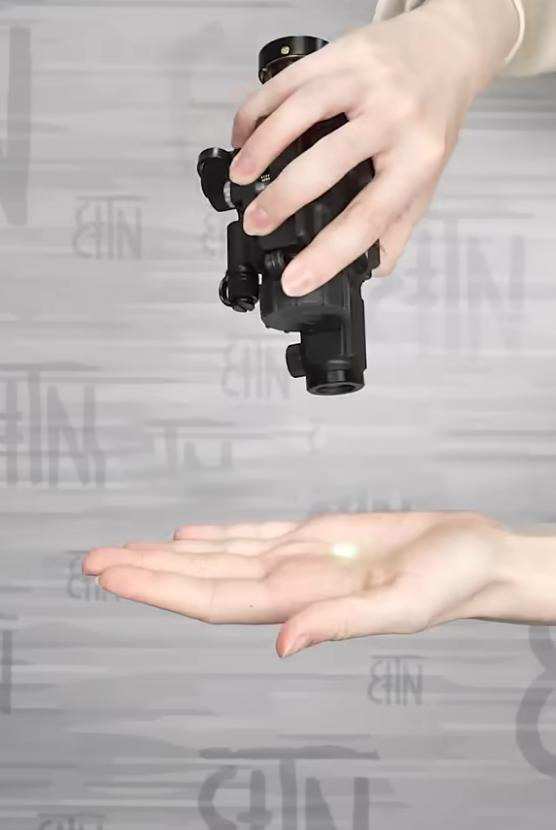

Встроенный лазерный целеуказатель выполнен на базе совмещённого модуля полупроводниковых лазеров с длинами волн 520 нм для зелёного спектра и 850 нм для инфракрасного диапазона. Эффективная дальность действия как видимого, так и ИК-луча в тёмное время суток достигает около 1000 м. Параметры мощности излучения соответствуют данным заводского контроля, указанным в эксплуатационной документации.

Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В. Время автономной работы при отключённом Wi-Fi превышает 6 часов для тепловизионного модуля, при этом после его отключения лазерный целеуказатель сохраняет работоспособность. Корпус защищён по стандарту IP67, что обеспечивает устойчивость к пыли и влаге. Рабочий температурный диапазон от −20 до +50 °C позволяет использовать устройство в различных климатических условиях без потери функциональности.

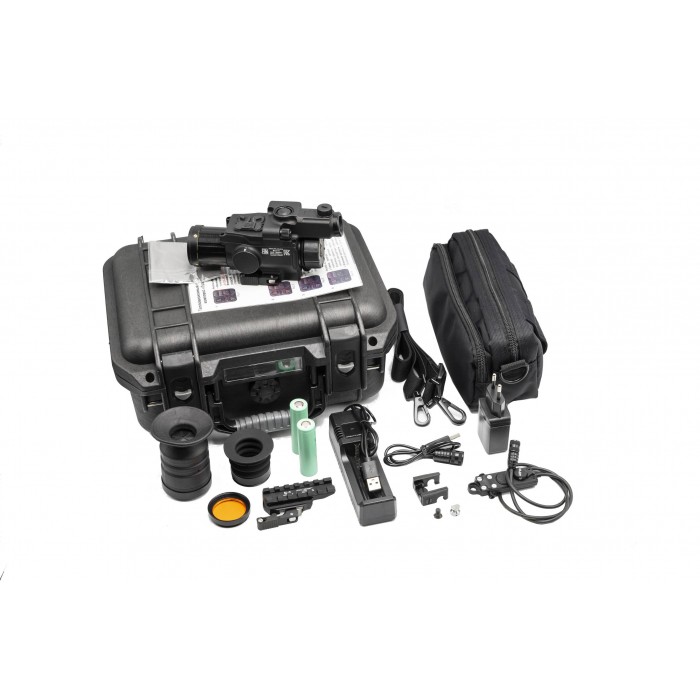

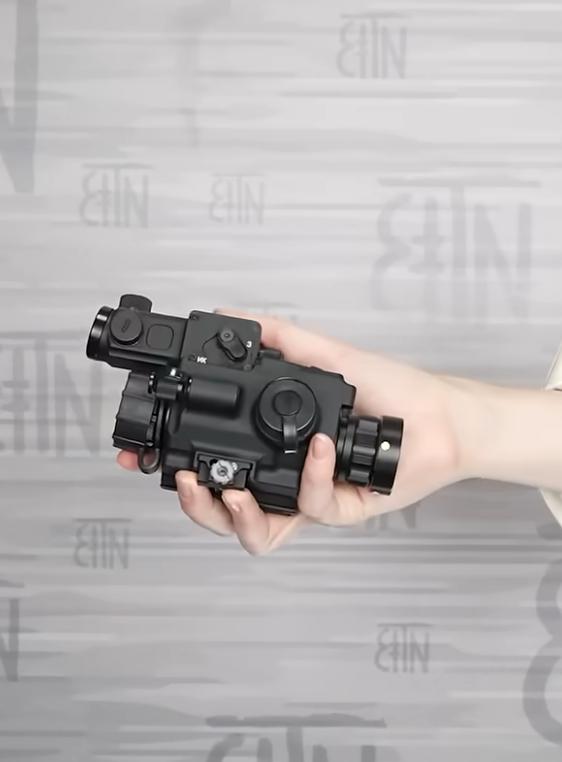

Комплектация

• Тепловизионный прицельно-наблюдательный комплекс «Грань-2Л» 640-25-22 - 1 шт.
• Контейнер упаковочный - 1 шт.
• Кабель коммутационный - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой для чехла - 1 шт.
• Наглазник резиновый - 2 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.
• Кнопка тактическая выносная КВ-Д2П - 1 шт.
• Светофильтр - 1 шт.
• Кронштейн Б-5 - 1 шт.
• Руководство по эксплуатации - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Разрешение микродисплея - 1024 × 768
• Оптическое приближение - 1 x
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Германиевая линза - 25 мм
• Окуляр - 18 мм
• Шаг юстировки на 100 м. - 3,2 см
• Изображение - Тёплое-белый Тёплое-чёрный, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный, красный, синий
• Цифровой зум - 1x，2x，4x，6x
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 600 / 800 / 1700
• Обнаружение человека / автомобиля / танка, м - 1200 / 1700 / 3500
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч (касается тепловизора, после отключения тепловизора ЛЦУ продолжает работать)
• Вес (без аккумулятора и наглазника): не более 600 г
• Размеры (без платформы и без резиновых наглазников): (166 × 88 × 85) мм
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до 50℃
