Тепловизионный прицел Грань-2К 640-35-22

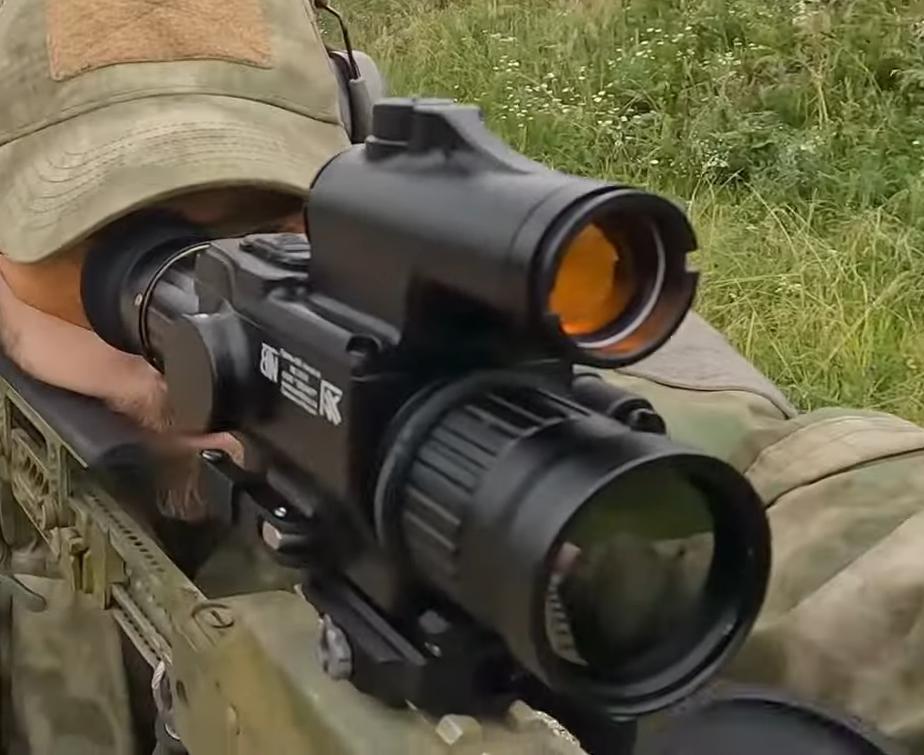

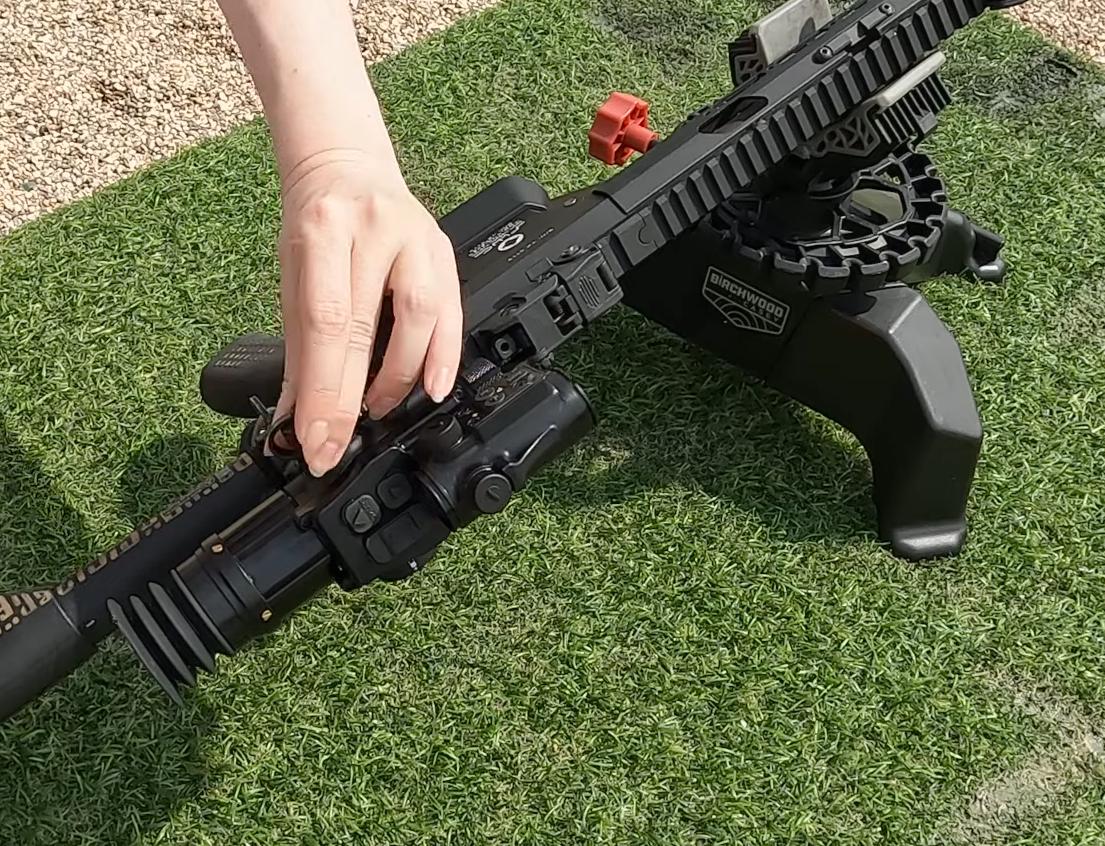

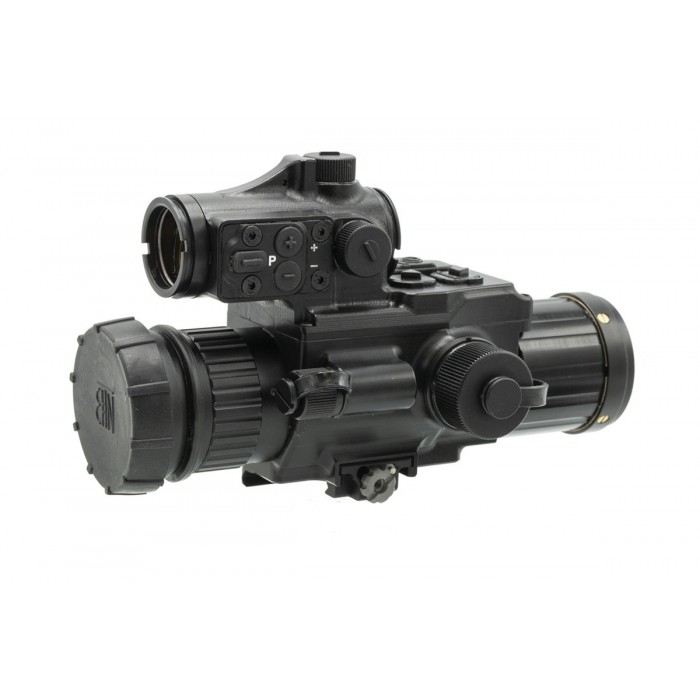

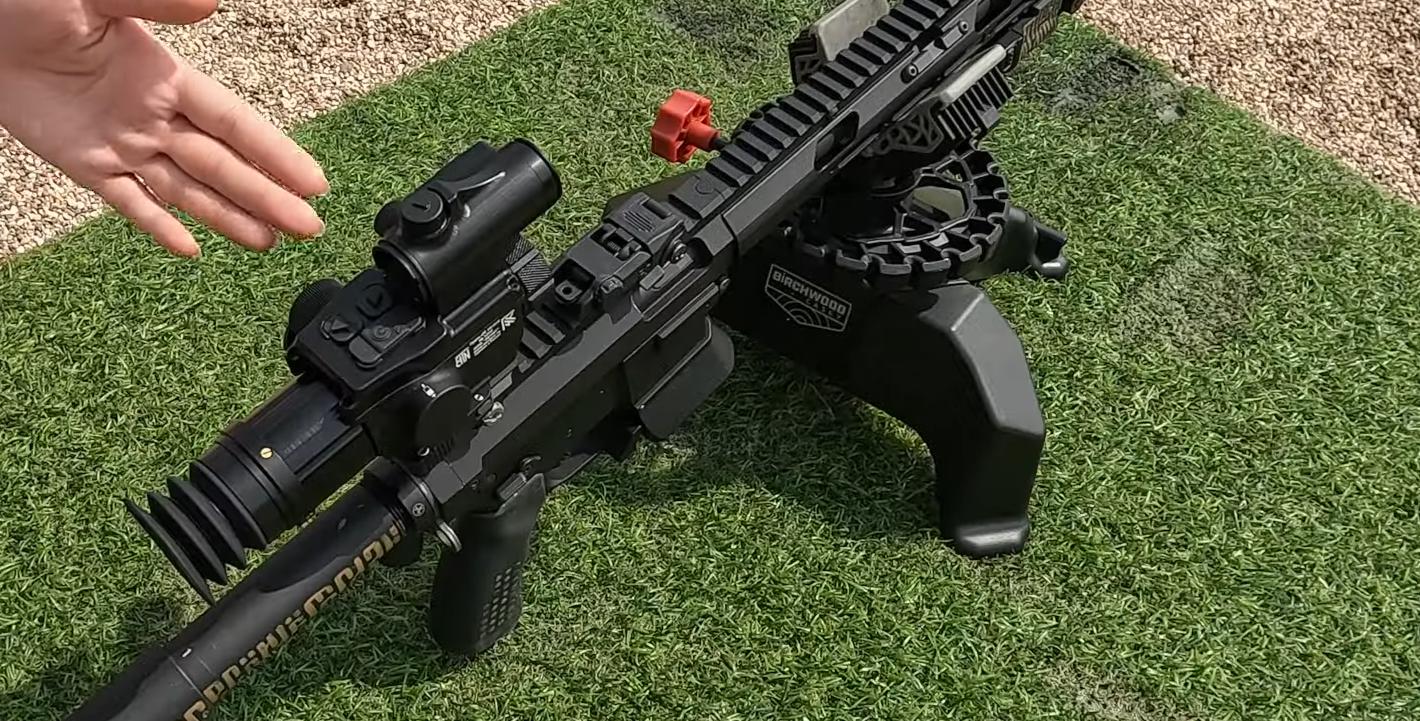

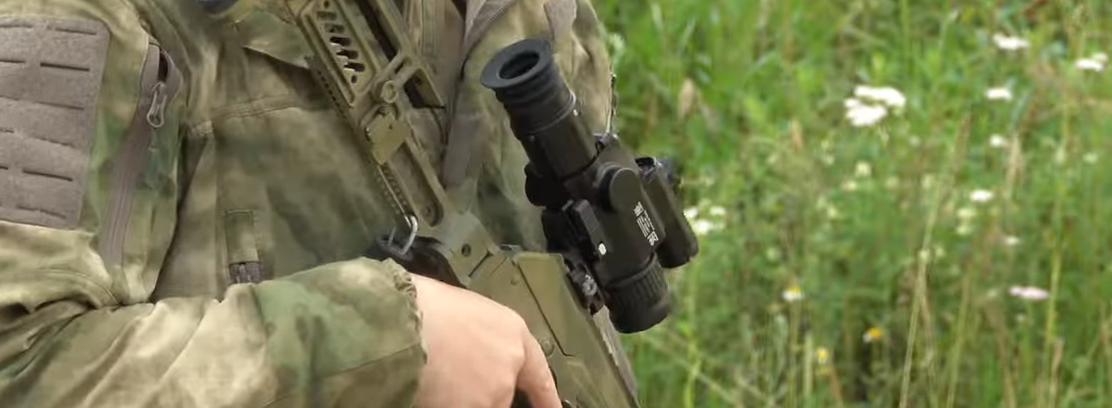

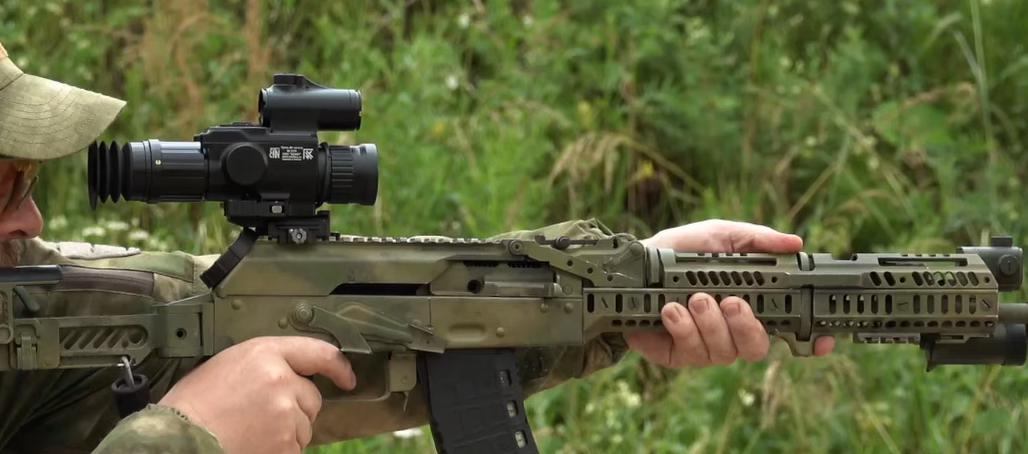

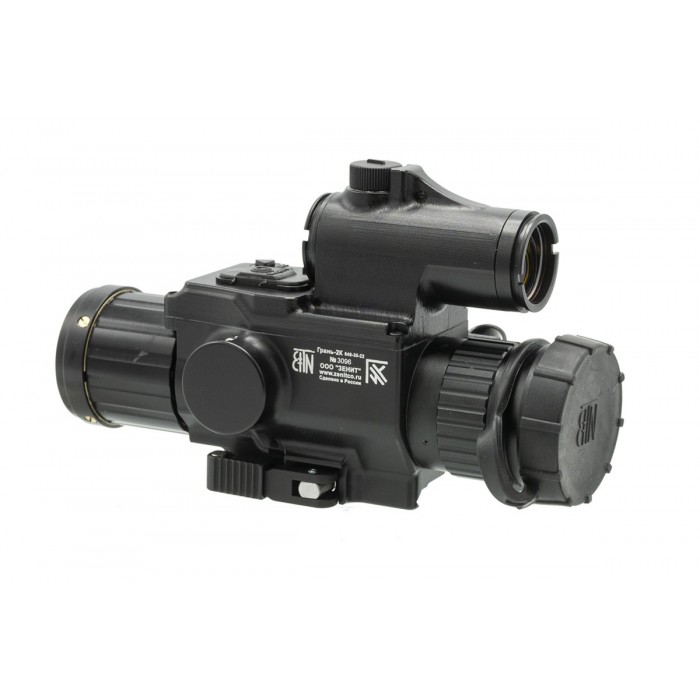

Тепловизионный прицельно-наблюдательный комплекс «Грань-2К 640-35-22» представляет собой устройство, объединяющее тепловизионный модуль и интегрированный коллиматорный прицел. Такая компоновка позволяет вести наблюдение и прицельную стрельбу как в тепловом, так и в видимом спектре. Прибор устанавливается на оружие при помощи быстросъёмного крепления на планку Пикатинни, что обеспечивает быструю установку и снятие без значительной потери пристрелки. Конструкция рассчитана на использование в различных условиях наблюдения, включая слабое освещение и полную темноту.

Ключевые отличия и функции

• Высокая детализация изображения обеспечивается тепловизионной матрицей 640×512 с шагом пикселя 12 мкм и плавной частотой обновления до 60 Гц
• Температурная чувствительность сенсора свыше 40 mK позволяет уверенно обнаруживать цели при слабом тепловом контрасте
• Микродисплей с разрешением 1024×768 формирует чёткое и комфортное для наблюдения изображение
• Светосильный объектив 26,7 мм F1.0 с германиевой линзой 35 мм обеспечивает эффективную работу в сложных погодных условиях
• Оптическое увеличение 1,7× с диоптрийной настройкой от −5 до +2 позволяет адаптировать изображение под зрение пользователя
• Режим «картинка в картинке» выводит увеличенную область с дублированием прицельной метки для более точного прицеливания
• Несколько цветовых палитр и сценариев отображения помогают оптимизировать изображение под снег, дождь и открытую местность
• Поддержка Wi-Fi, фото и видеозаписи позволяет передавать изображение и фиксировать наблюдение напрямую с прибора
• Дальность обнаружения достигает 1500 м для человека и до 4700 м для крупной техники при благоприятных условиях
• Интегрированный коллиматор с маркой 1 МОА, 10 уровнями яркости и автономной работой более 6 часов повышает универсальность применения устройства

Устройство поддерживает вывод изображения на внешние средства наблюдения. Видеосигнал может передаваться на монитор 8″ серии «Грань», наблюдательный комплекс «Глазок-Грань» или FPV-очки при использовании соответствующего кабеля. Такая возможность позволяет организовать удалённое наблюдение и выводить изображение на отдельный экран, что удобно при длительной работе или использовании комплекса в составе других систем наблюдения.

Основой тепловизионного канала служит болометрическая матрица с шагом пикселя 12 мкм и разрешением 640×512. Частота обновления изображения достигает 60 Гц, благодаря чему движение объектов отображается плавно и без заметных задержек. Температурная чувствительность сенсора превышает 40 mK, что обеспечивает уверенное различение тепловых контрастов и облегчает обнаружение целей на фоне окружающей среды.

Изображение выводится на микродисплей с разрешением 1024×768, обеспечивающий чёткое отображение тепловой сцены и интерфейса прибора. Такая конфигурация позволяет сохранить достаточную детализацию изображения и обеспечивает комфортное наблюдение при длительном использовании.

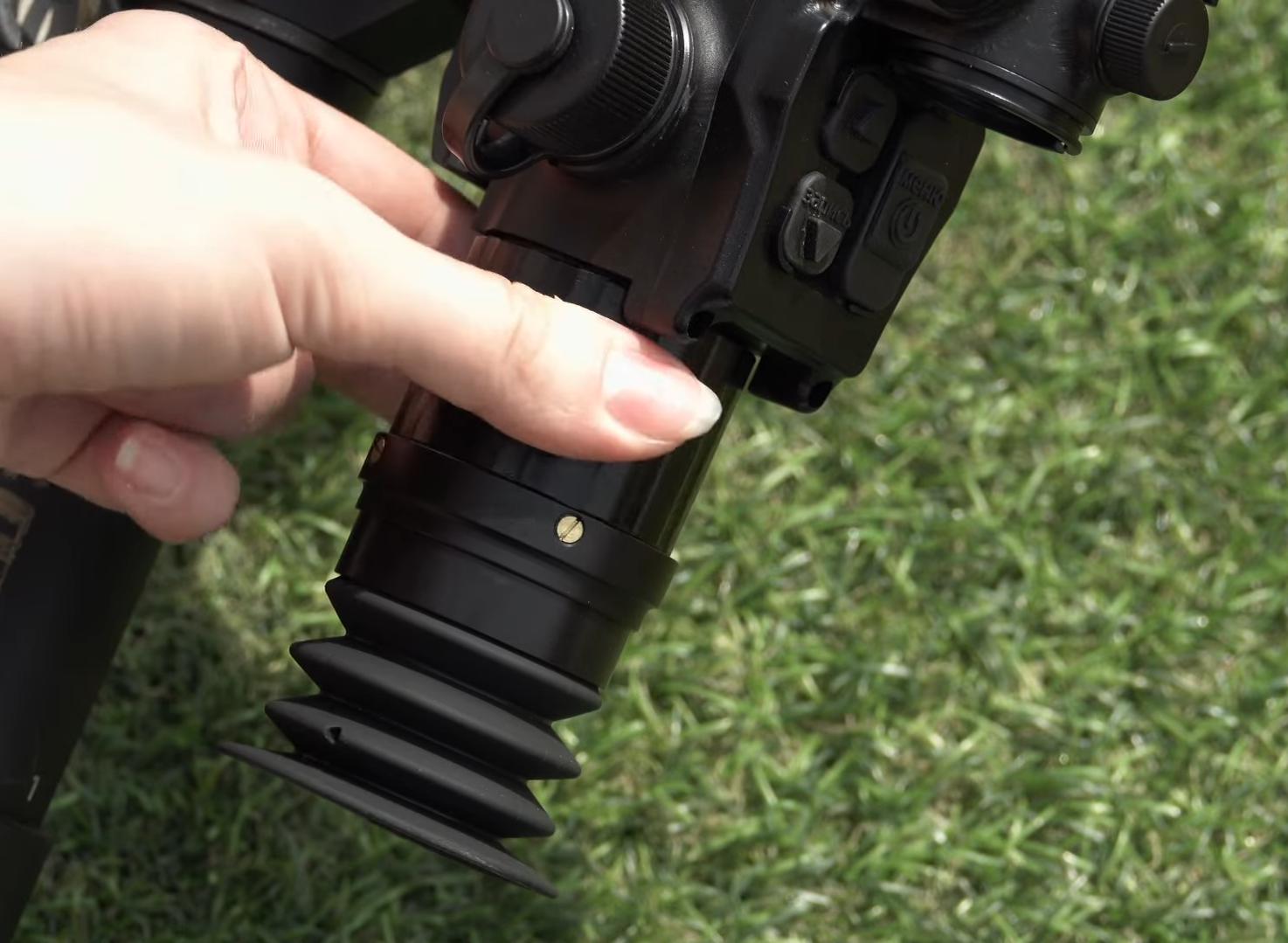

Оптическая система включает объектив с фокусным расстоянием 26,7 мм и светосилой F1.0. Поле зрения находится в диапазоне примерно от 9° до 13°, что позволяет контролировать пространство вокруг цели и одновременно сохранять достаточную детализацию изображения. Оптическое увеличение составляет 1,7×, а диоптрийная корректировка в диапазоне от −5 до +2 помогает адаптировать изображение под индивидуальные особенности зрения. В конструкции используется германиевая линза диаметром 35 мм, окуляр имеет диаметр 22 мм. Шаг юстировки составляет 2,4 мм на дистанции 100 м, что обеспечивает точную настройку положения прицельной сетки.

Для работы в различных условиях предусмотрены несколько режимов отображения тепловой сцены, включая варианты «тёплое-чёрный», «тёплое-белый», «тёплое-красный» и «тёплое-жёлтый». Дополнительные сценарии обработки изображения предназначены для типичных условий наблюдения, таких как открытая местность, снег или дождь. Режим «картинка в картинке» выводит увеличенную область изображения с дублированием прицельной метки, что облегчает точное наведение при сохранении общего обзора.

Прибор поддерживает несколько типов тепловизионной сетки, включая крест, стрелку, стандартный вариант и другие конфигурации. Пользователь может выбрать цвет сетки для повышения контраста с фоном. Система позволяет работать с различными фокальными плоскостями: в первом варианте сетка масштабируется вместе с изображением, а во втором её размер остаётся неизменным независимо от увеличения.

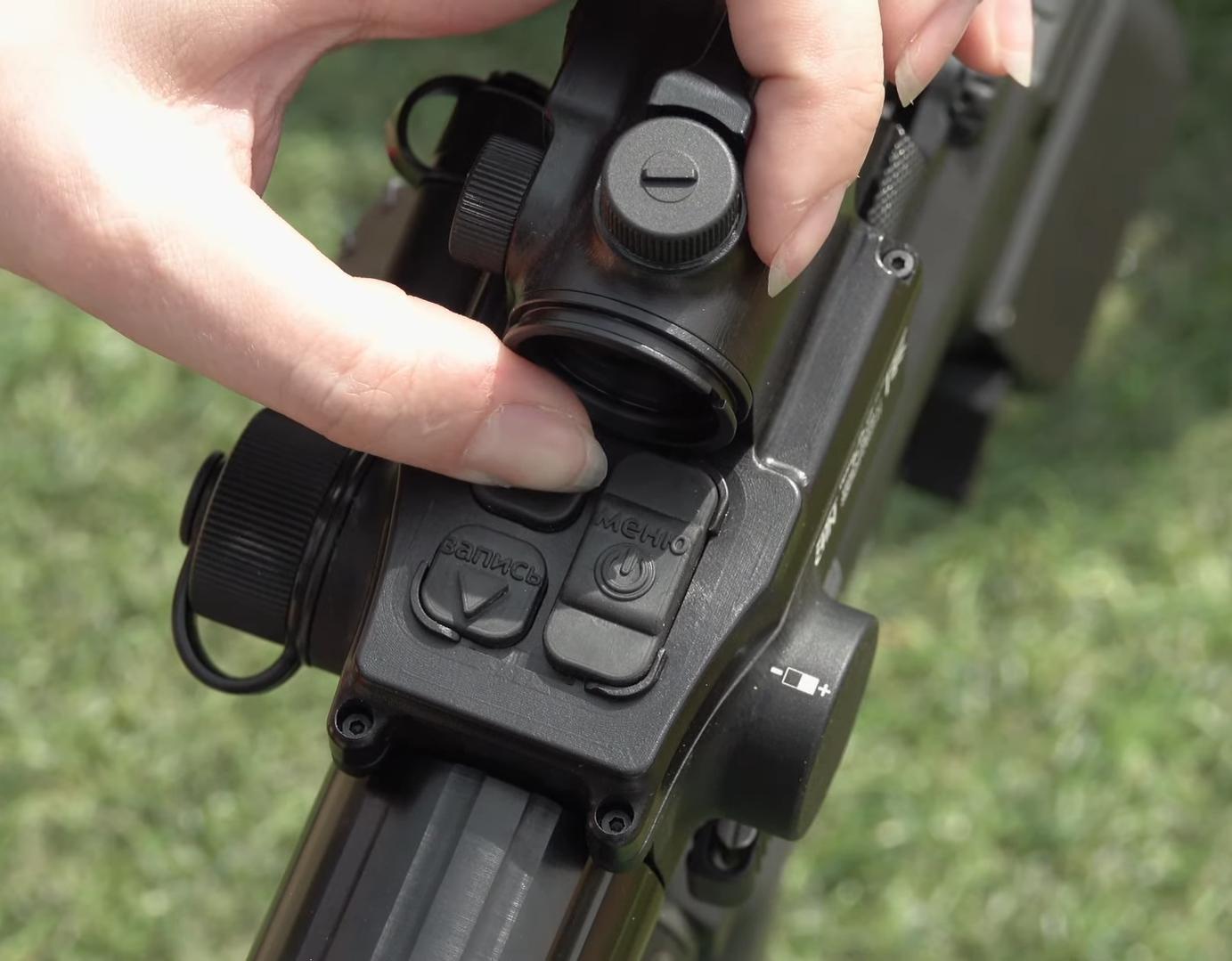

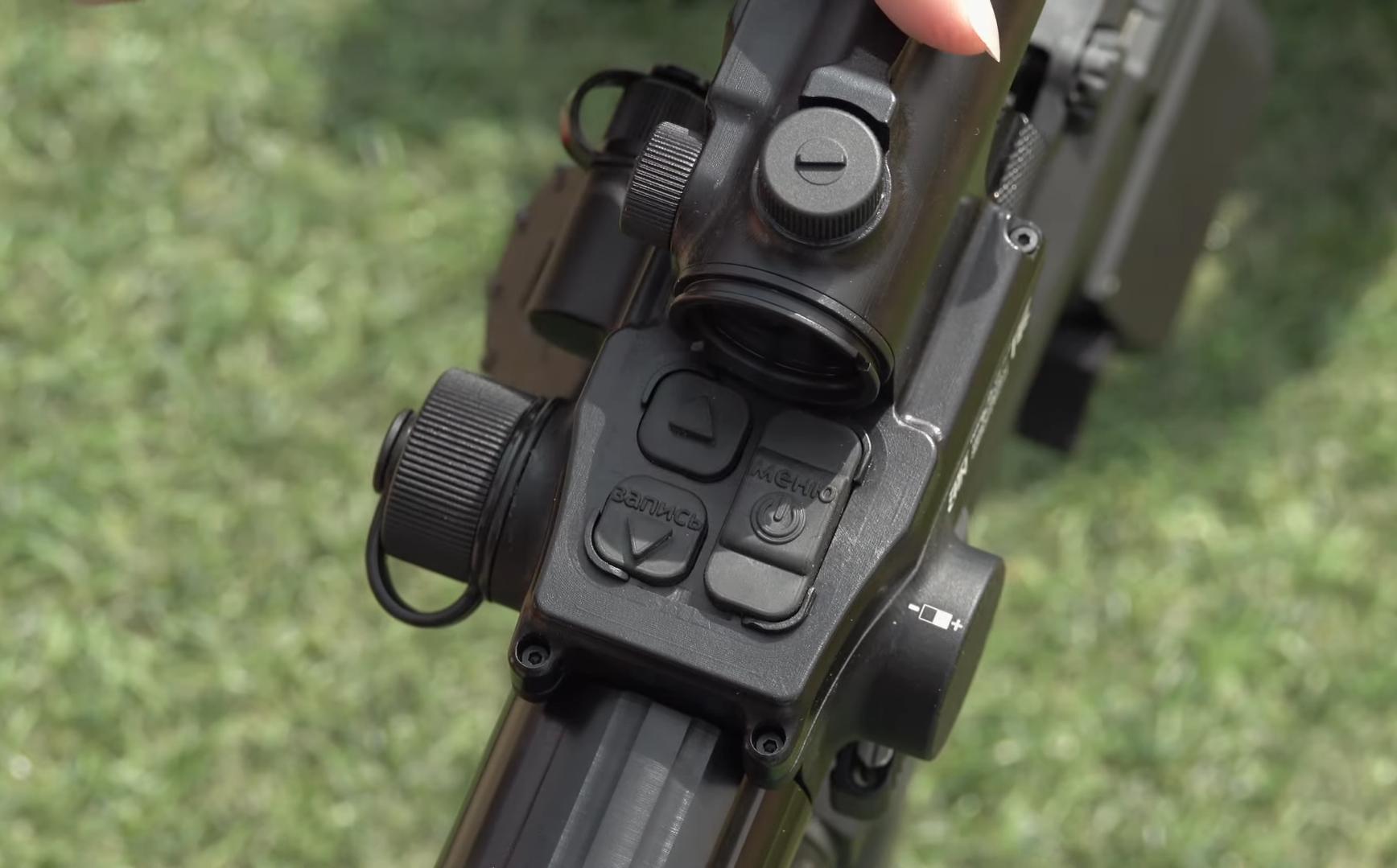

Функциональные возможности включают цифровой зум с несколькими уровнями увеличения, встроенный цифровой компас с отображением вертикали, горизонтали и крена, а также поддержку записи фото и видео. Передача изображения по Wi-Fi позволяет выводить видеопоток на внешние устройства и использовать прибор для дистанционного наблюдения или фиксации происходящего.

По дальности применения система обеспечивает обнаружение человека на дистанции до 1500 м, а распознавание — до 750 м. Для автомобиля эти значения составляют до 3400 м и 1400 м соответственно, а для крупной техники обнаружение возможно на расстоянии до 4700 м и распознавание до 2300 м. Фактические показатели могут изменяться в зависимости от погодных условий, особенностей окружающей среды и индивидуальных возможностей наблюдателя.

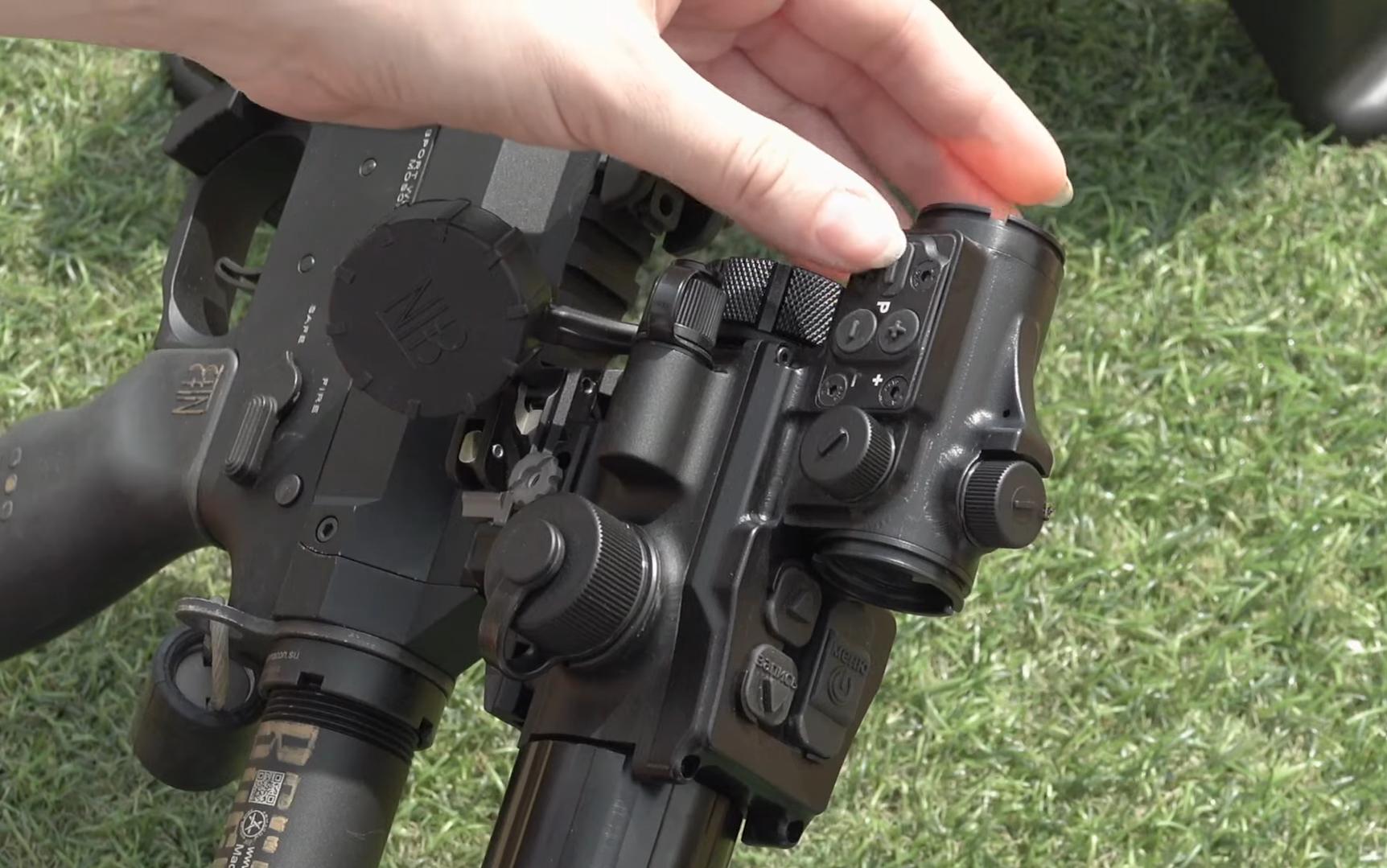

В состав комплекса входит коллиматорный прицел с увеличением 1× и объективом диаметром 22 мм. Прицельная марка красного цвета поддерживает несколько вариантов формы: точка, окружность или их комбинация. Размер точки составляет около 1 МОА, окружности — 34 МОА. Яркость регулируется в десяти уровнях, а шаг регулировки составляет 1 клик = 1 МОА. Коллиматор совместим с приборами ночного видения, что расширяет возможности использования комплекса в различных условиях освещения.

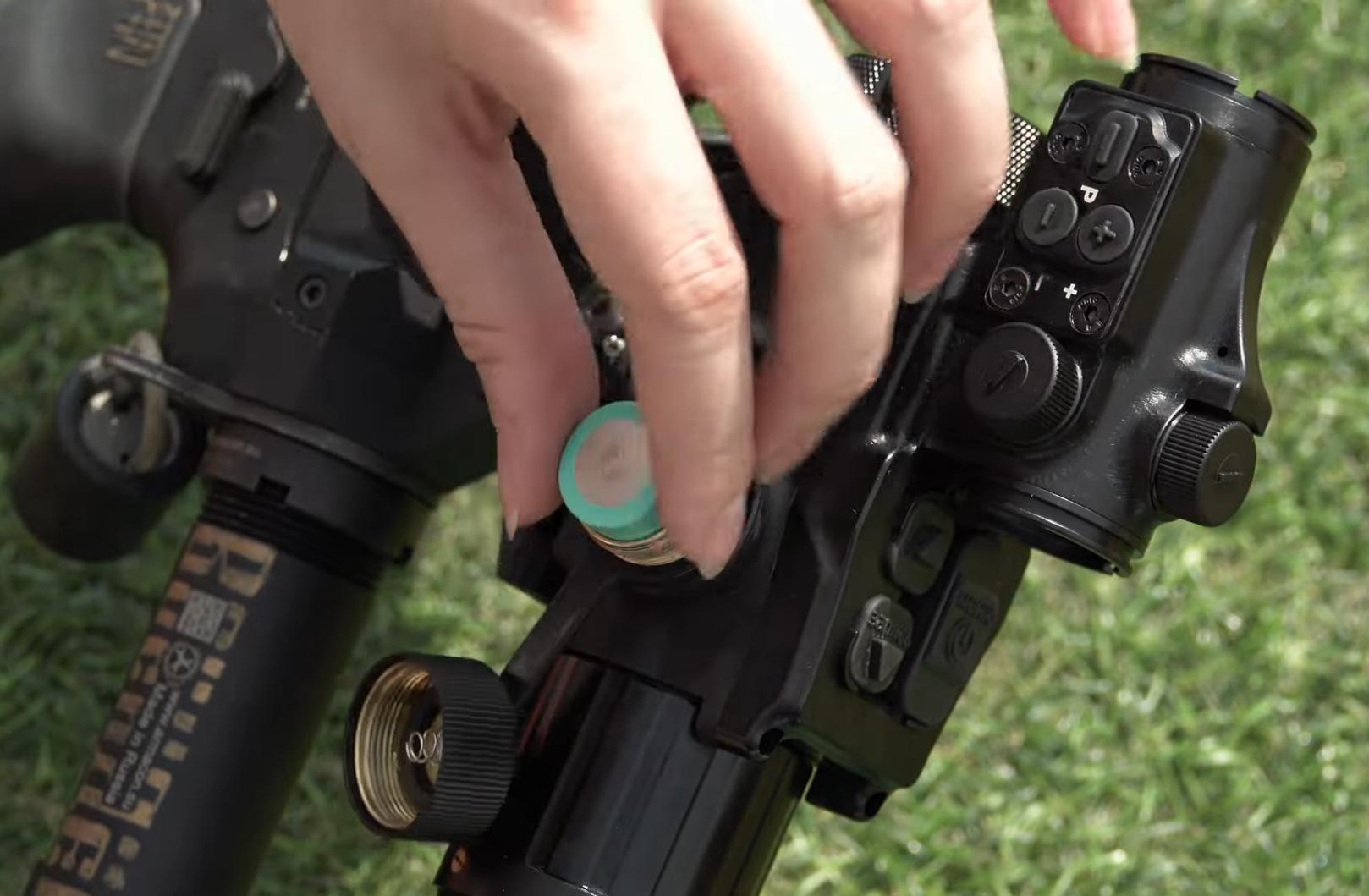

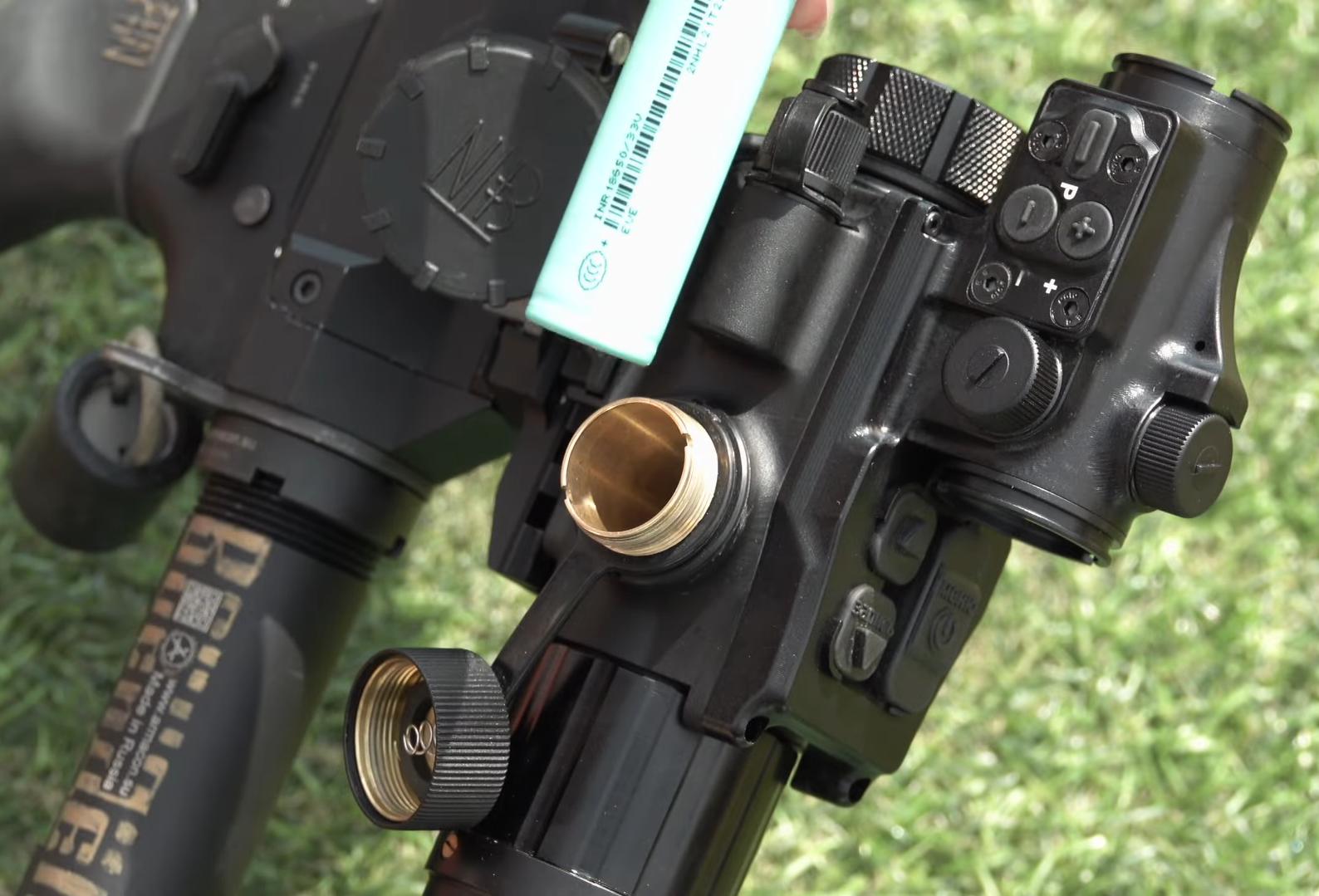

Питание системы осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В. Время автономной работы при отключённом Wi-Fi превышает шесть часов. После отключения тепловизионного модуля коллиматорный прицел продолжает работать отдельно, что позволяет использовать его независимо от тепловизионной части устройства.

Масса конструкции без аккумулятора и платформы составляет около 570 г. Габариты без платформы и резиновых наглазников — примерно 175×105×90 мм, что позволяет сохранить приемлемый баланс оружия после установки. Корпус рассчитан на эксплуатацию в сложных условиях: степень защиты IP67 предотвращает попадание пыли и влаги, а рабочий температурный диапазон от −20 до +50 °C обеспечивает стабильную работу устройства в различных климатических условиях.

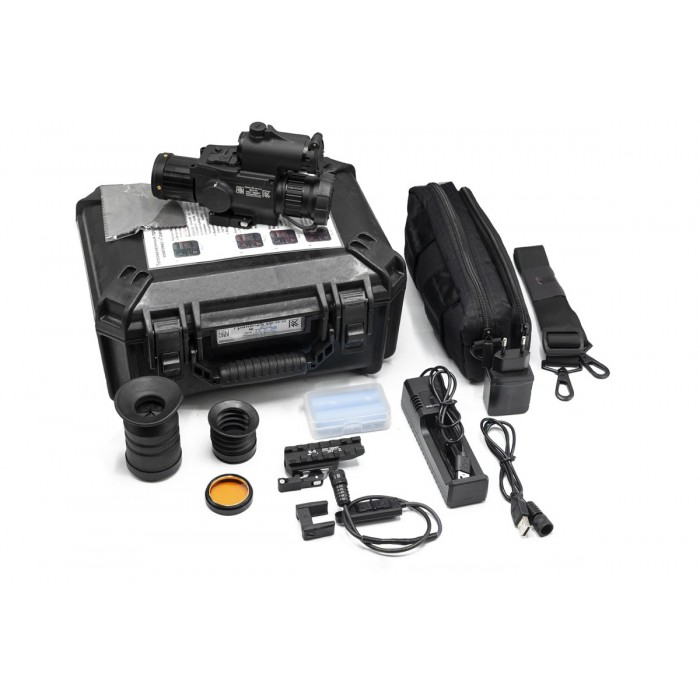

Комплектация

• Тепловизионный прицельно-наблюдательный комплекс «Грань-2К» 640-35-22 - 1 шт.
• Контейнер упаковочный - 1 шт.
• Кабель коммутационный - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой для чехла - 1 шт.
• Наглазник резиновый - 2 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.
• Кнопка тактическая выносная «КВ-Грань» - 1 шт.
• Светофильтр - 1 шт.
• Кронштейн Б-5 - 1 шт.
• Руководство по эксплуатации - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Разрешение микродисплея - 1024 × 768
• Фокусное расстояние линзы объектива - 26.7мм / F1.0
• Поле зрения - не более 13° не менее 9°
• Оптическое приближение - 1,7 x
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Германиевая линза - 35 мм
• Окуляр - 22 мм
• Шаг юстировки на 100 м. - 2,4 см.
• Изображение - Тёплое-чёрный, Тёплое-белый, Тёплое-красный, Тёплое-жёлтый
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Фокальная плоскость - 1 или 2
• Цифровой зум - 1x(1,7)，2x(3,4)，4x(6,8)，6x(8,1)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 750 / 1400 / 2300
• Обнаружение человека / автомобиля / танка, м - 1500 / 3400 / 4700
• Увеличение - 1х
• Диаметр объектива (линзы) - 22мм
• Размер прицельной марки (точка) - 1МОА ≈ 29 мм
• Размер прицельной марки (окружность) - 34МОА
• Совместимость с ПНВ - Да
• Регулировка - 1клик=1МОА
• Яркость прицельной марки - 10 уровней
• Прицельная марка - Окружность и точка, Окружность, Точка (красного цвета)
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч (касается тепловизора, после отключения тепловизора коллиматор продолжает работать)
• Вес (без аккумулятора и платформы) - 570 г
• Размеры (без платформы и без резиновых наглазников) - (175 × 105 × 90) мм
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до 50℃
