Тепловизионный прицел Грань-2К 640-25-22

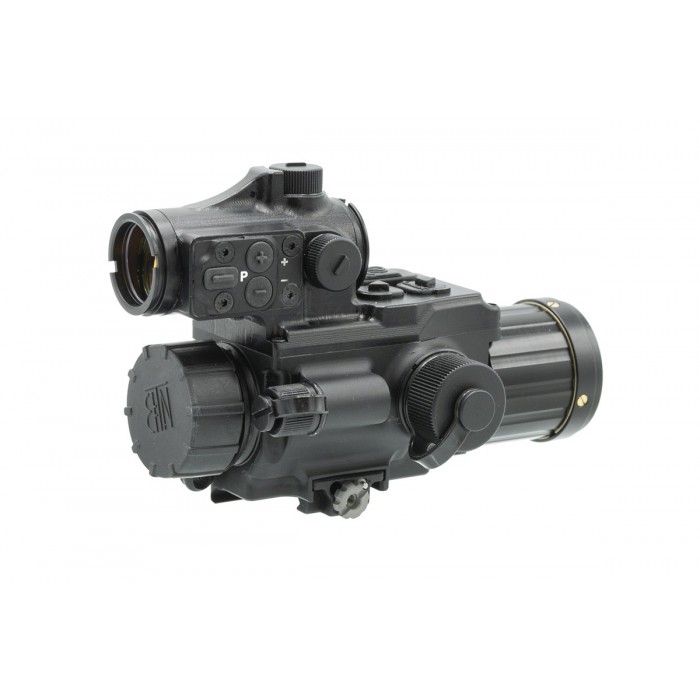

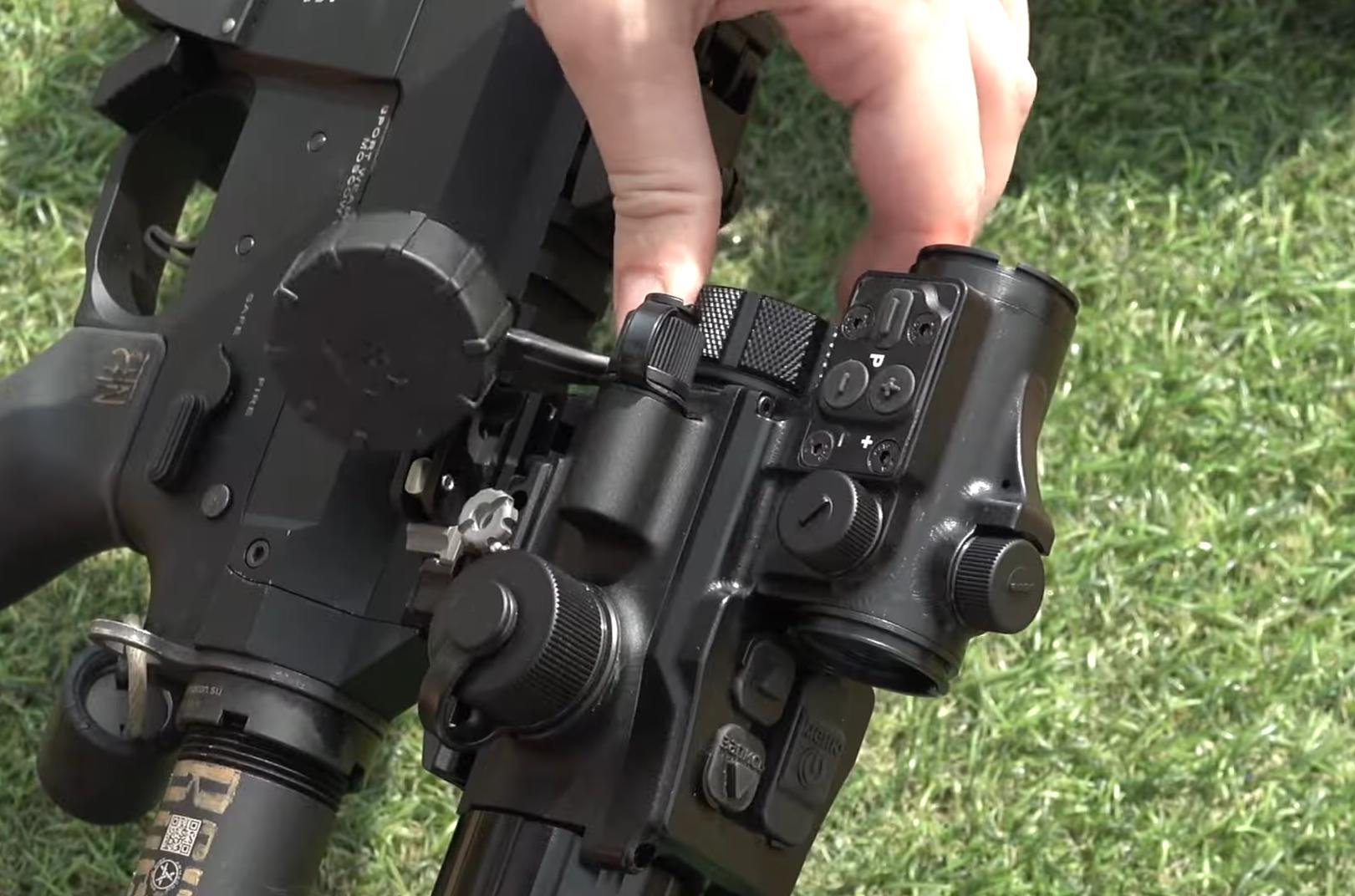

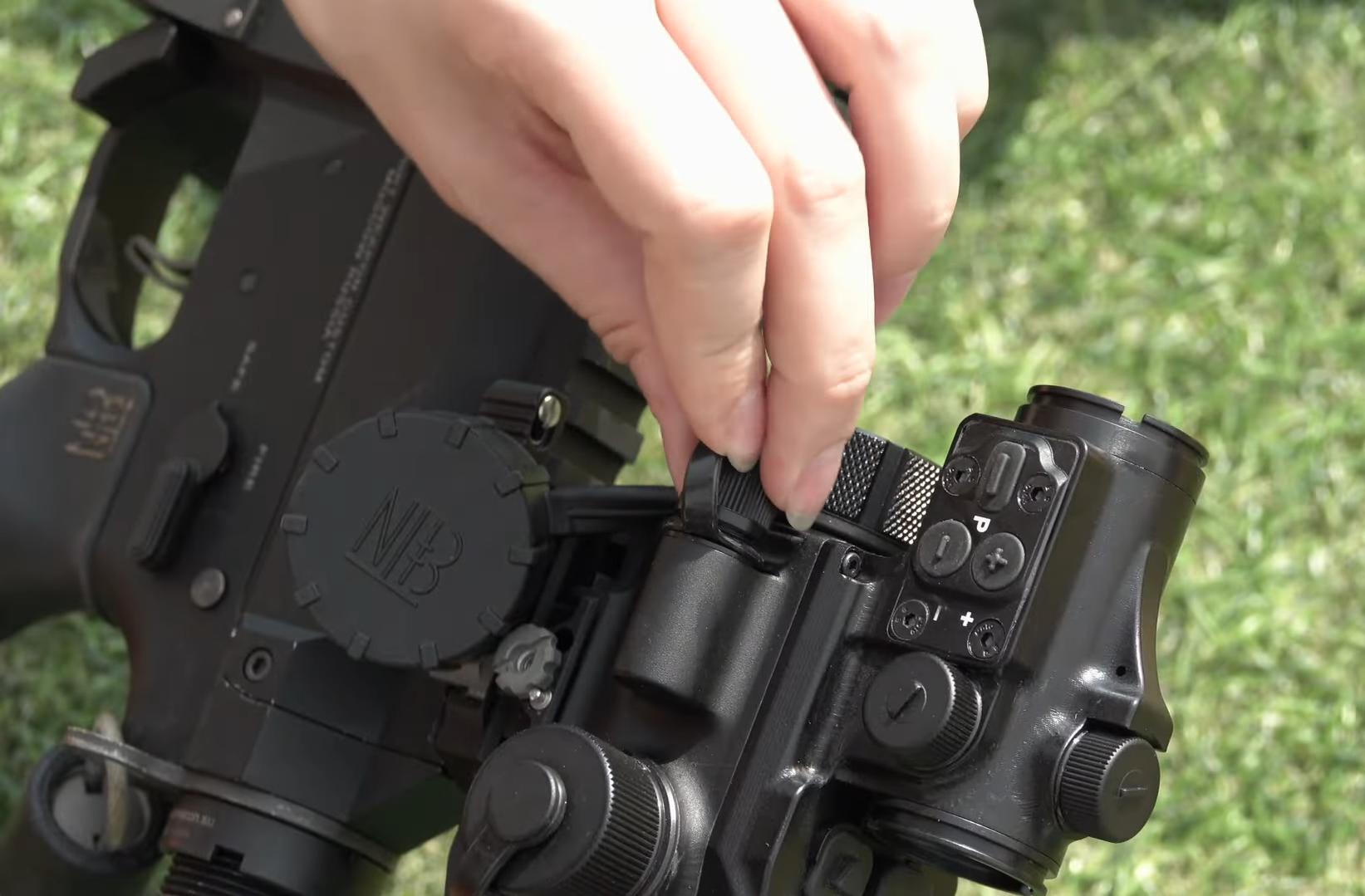

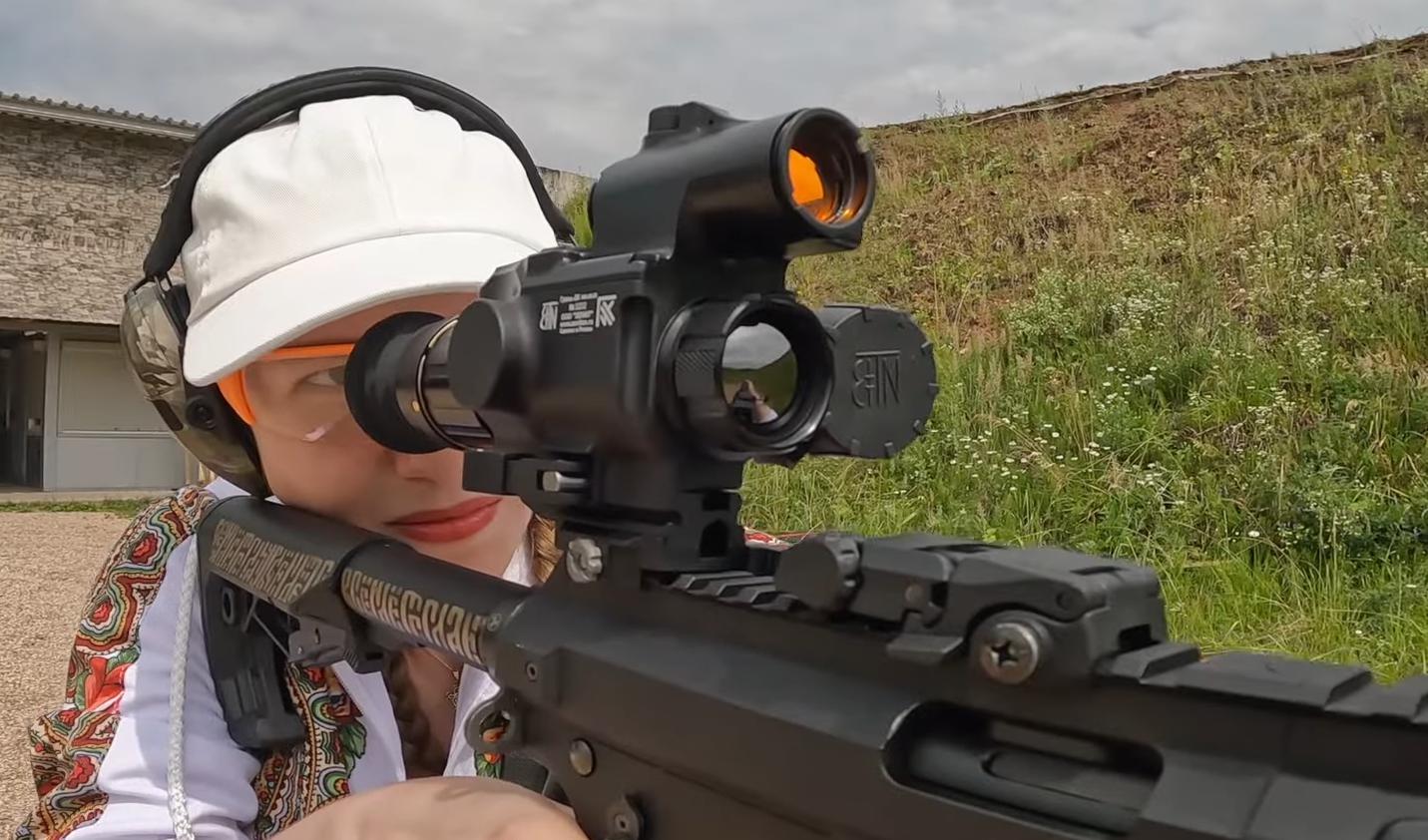

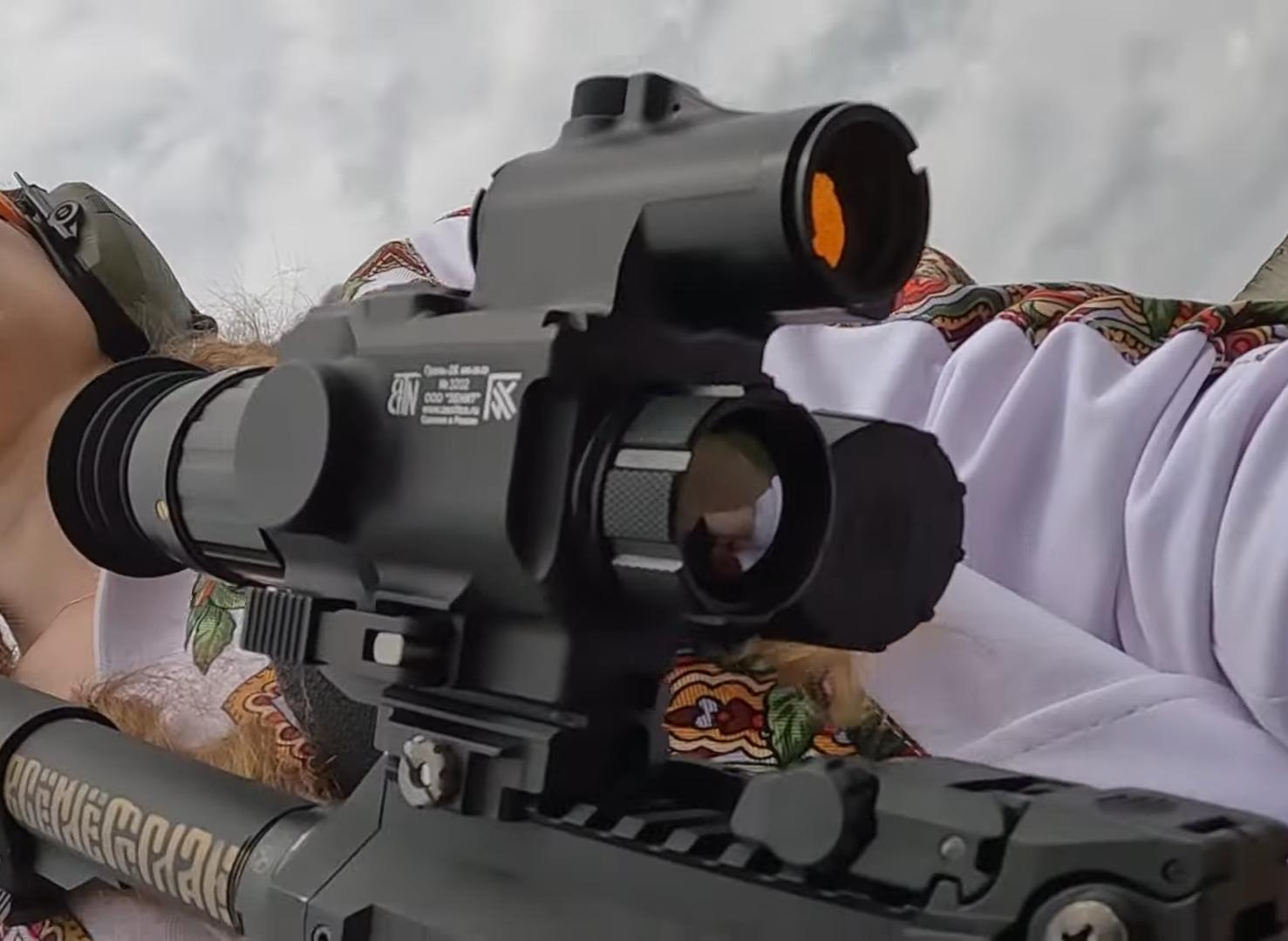

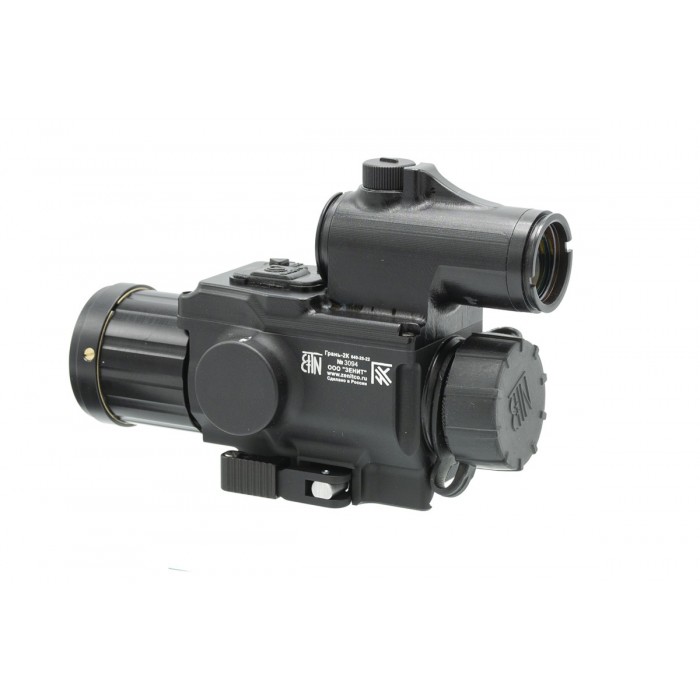

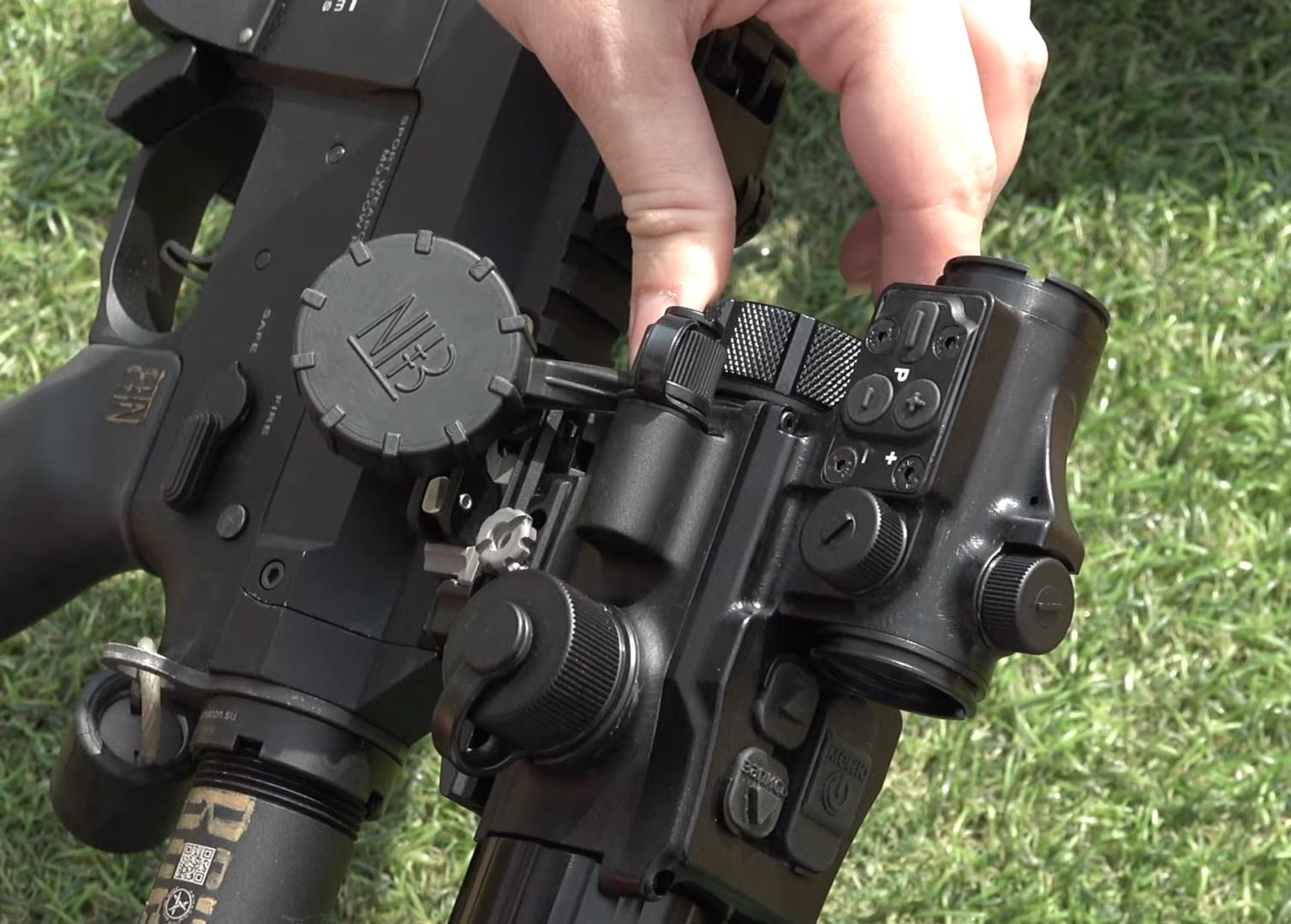

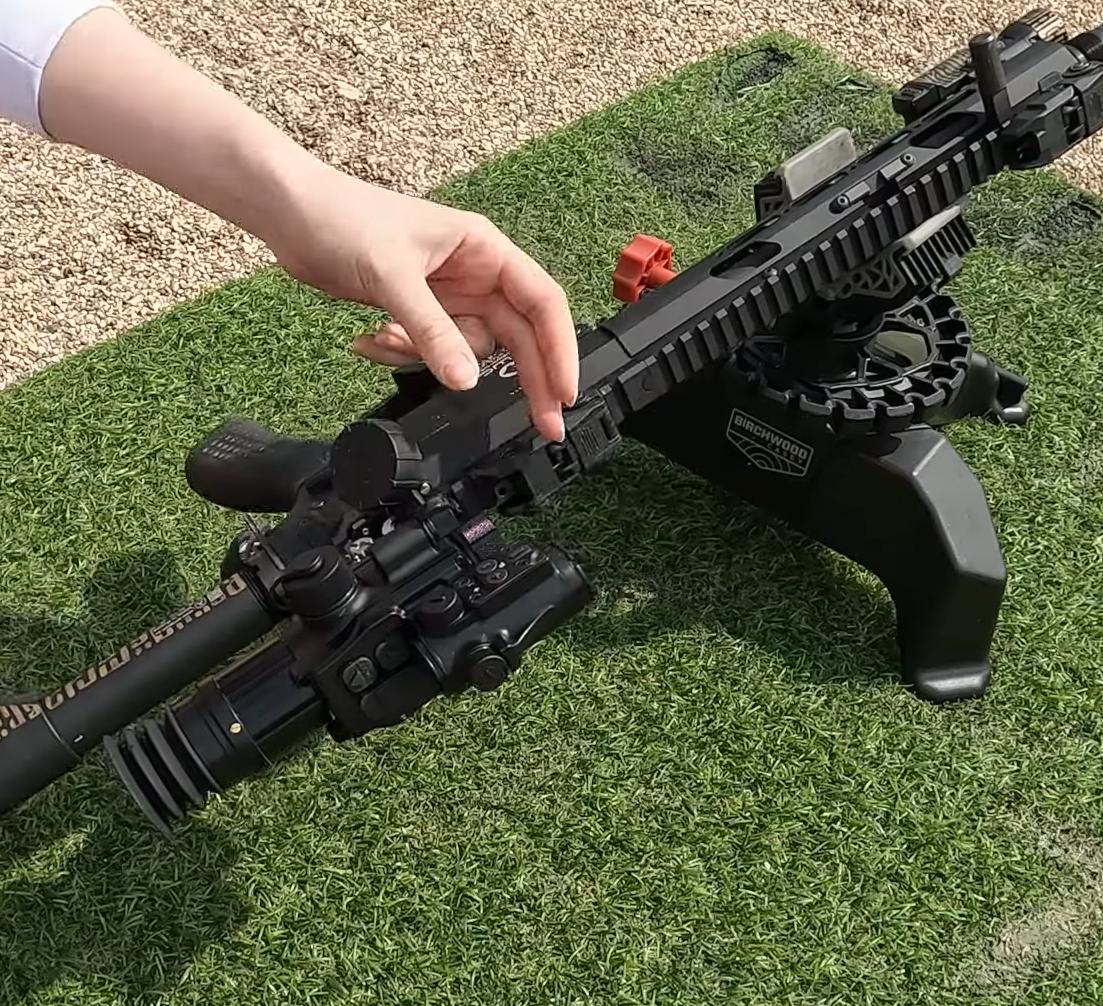

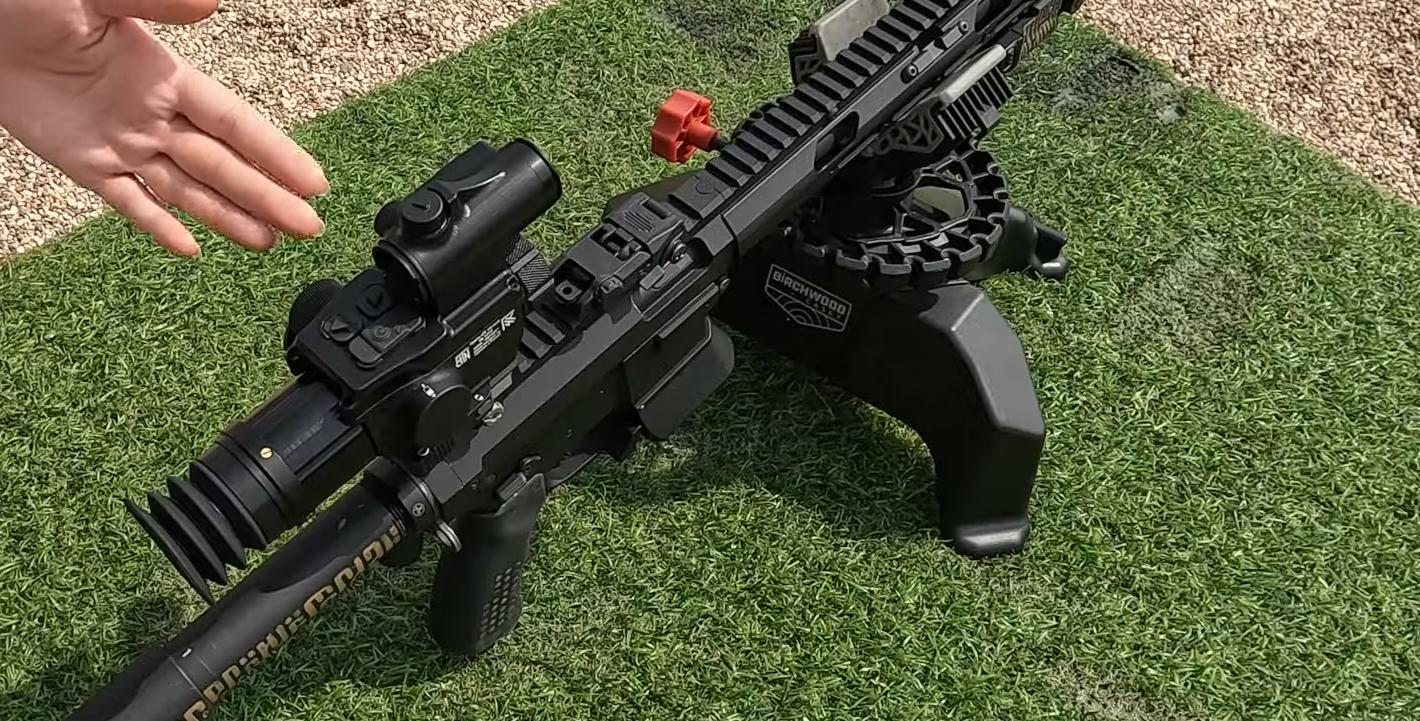

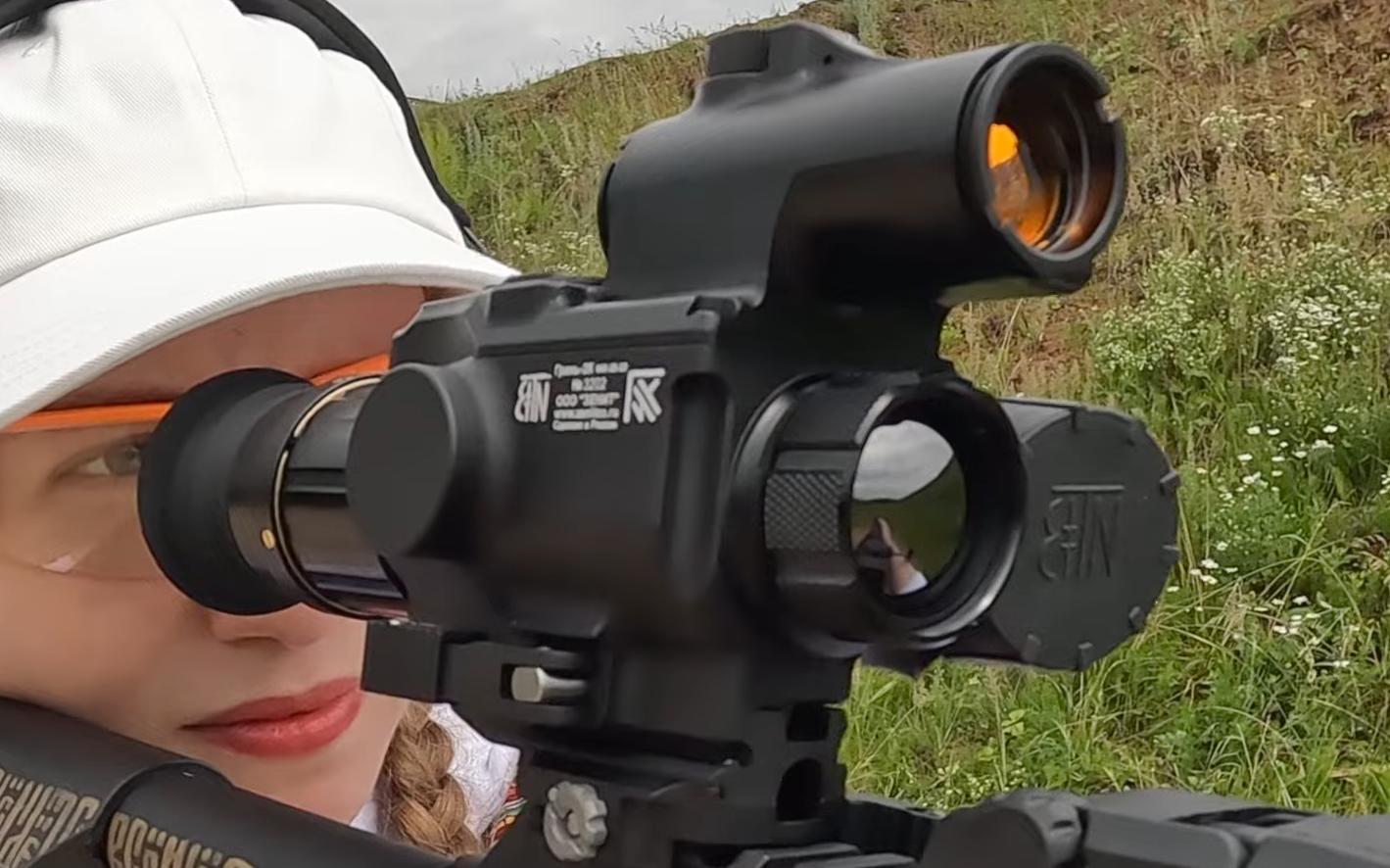

Тепловизионный прицельно-наблюдательный комплекс «Грань-2К 640-25-22» представляет собой устройство, совмещающее тепловизионный модуль и интегрированный коллиматорный прицел. Такая компоновка позволяет вести наблюдение и прицельную стрельбу как в тепловом диапазоне, так и в видимом спектре. Прибор устанавливается на оружие при помощи быстросъёмного крепления на планку Пикатинни, что обеспечивает удобство монтажа и демонтажа, а также позволяет быстро подготовить систему к работе. Конструкция рассчитана на использование в условиях слабой освещённости, ночью и при неблагоприятной погоде.

Ключевые отличия и функции

• Тепловизионная матрица 640×512 с шагом пикселя 12 мкм обеспечивает детализированное изображение и уверенное обнаружение тепловых целей
• Частота обновления до 50 Гц формирует плавную картинку при наблюдении движущихся объектов
• Температурная чувствительность сенсора более 40 mK позволяет различать слабые тепловые контрасты
• Микродисплей с разрешением 1024×768 обеспечивает чёткое отображение тепловой сцены и прицельной информации
• Светосильный объектив 26,7 мм F1.0 с германиевой линзой 25 мм обеспечивает эффективную работу в сложных погодных условиях
• Широкое поле зрения 16,3° × 12,3° позволяет контролировать значительную часть пространства перед стрелком
• Режим «картинка в картинке» выводит увеличенную область цели с сохранением основной сцены наблюдения
• Передача изображения по Wi-Fi и запись фото и видео позволяют фиксировать наблюдение и выводить изображение на внешние устройства
• Дальность обнаружения достигает 1200 м для человека и до 3500 м для крупной техники при благоприятных условиях
• Интегрированный коллиматор с маркой 1 МОА, тремя вариантами формы и 10 уровнями яркости повышает точность и удобство прицеливания

Система поддерживает вывод изображения на внешние устройства наблюдения. Видеосигнал может передаваться на монитор 8″ серии «Грань», наблюдательный комплекс «Глазок-Грань» или FPV-очки с использованием соответствующего кабеля. Такая возможность позволяет организовать удалённое наблюдение и выводить изображение на отдельный экран, что удобно при длительной работе или использовании прибора в составе комплексных систем наблюдения.

Тепловизионный канал построен на основе болометрической матрицы с шагом пикселя 12 мкм и разрешением 640×512. Частота обновления изображения достигает 50 Гц, что обеспечивает достаточно плавную передачу движения и позволяет наблюдать динамичные объекты без заметных задержек. Температурная чувствительность сенсора более 40 mK обеспечивает уверенное различение тепловых контрастов и облегчает обнаружение объектов на фоне окружающей среды.

Изображение выводится на микродисплей с разрешением 1024×768, что обеспечивает чёткое отображение тепловой сцены и интерфейса устройства. Такой дисплей позволяет сохранить достаточную детализацию изображения и обеспечивает комфортное наблюдение при длительном использовании.

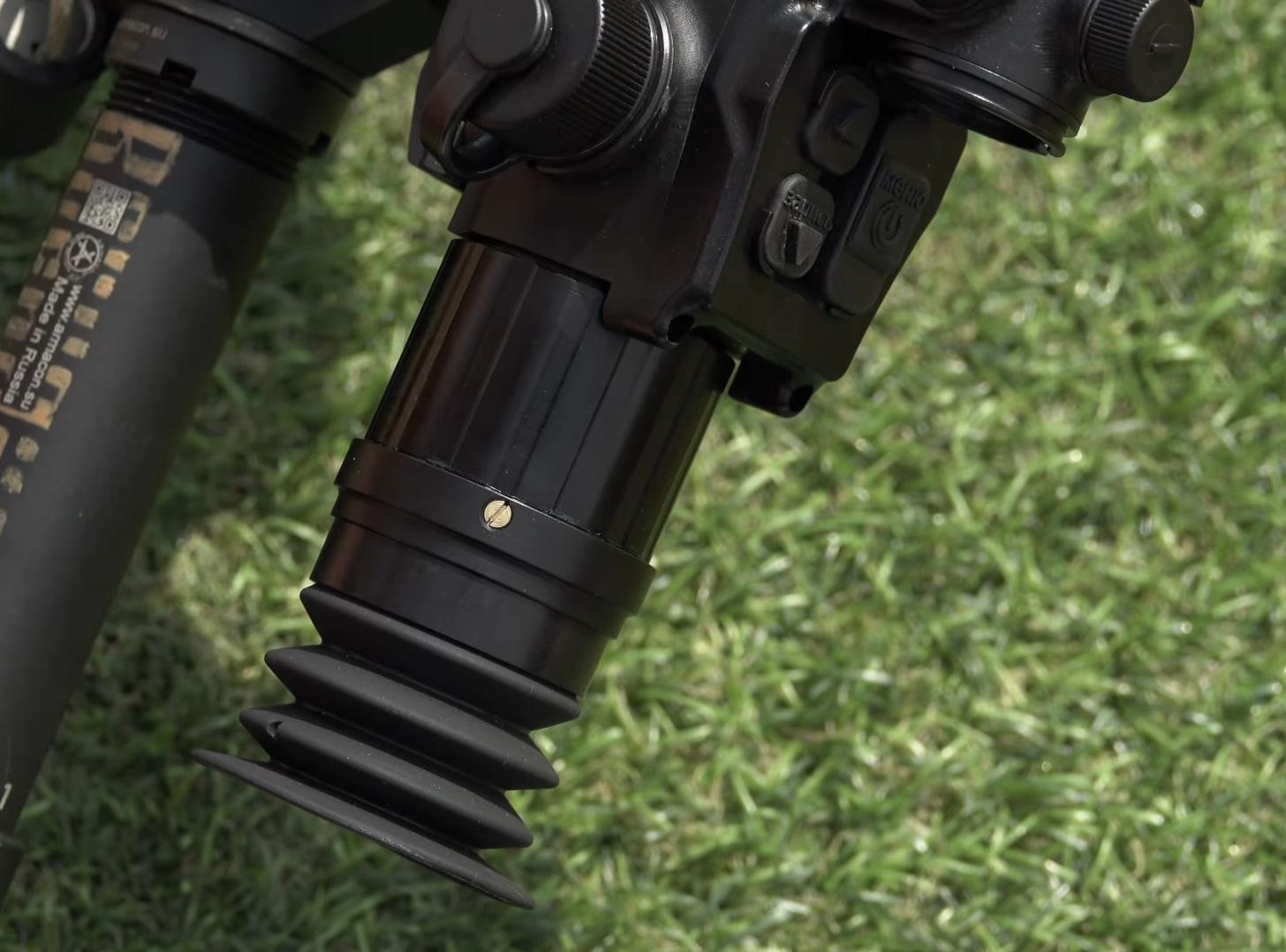

Оптическая система включает объектив с фокусным расстоянием 26,7 мм и светосилой F1.0. Поле зрения составляет примерно 16,3° по горизонтали и 12,3° по вертикали, что позволяет контролировать значительную часть пространства перед пользователем. Оптическое увеличение составляет 1×, благодаря чему сохраняется естественное восприятие дистанции и ширины обзора. Диоптрийная корректировка в диапазоне от −5 до +2 позволяет адаптировать изображение под особенности зрения. В конструкции используется германиевая линза диаметром 25 мм, окуляр имеет диаметр 18 мм. Шаг юстировки составляет 3,2 мм на дистанции 100 м, что обеспечивает точную настройку прицельной точки.

Для адаптации изображения предусмотрены различные режимы отображения, включая «тёплое-чёрный», «тёплое-белый», «тёплое-красный» и «тёплое-жёлтый». Дополнительные сценарии обработки предназначены для типичных условий наблюдения, таких как открытая местность, снег или дождь. Режим «картинка в картинке» позволяет одновременно наблюдать общую сцену и увеличенный участок изображения с дублированием прицельной метки, что облегчает точное наведение на цель.

Прибор поддерживает несколько типов тепловизионной сетки, включая крест, стрелку, стандартный вариант и другие конфигурации. Пользователь может выбрать цвет сетки из нескольких вариантов для повышения контраста с фоном и удобства прицеливания.

Функциональные возможности включают цифровой зум с несколькими уровнями увеличения, встроенный цифровой компас с отображением вертикали, горизонтали и крена, а также поддержку записи фото и видео. Передача изображения по Wi-Fi позволяет выводить видеопоток на совместимые устройства и использовать систему для дистанционного наблюдения или фиксации происходящего.

По дальности применения система обеспечивает обнаружение человека на дистанции до 1200 м, а распознавание — до 600 м. Для автомобиля эти показатели достигают примерно 1700 м обнаружения и около 800 м распознавания. Для крупной техники обнаружение возможно на расстоянии до 3500 м, а распознавание — до 1700 м. Фактическая дальность зависит от погодных условий, особенностей местности и индивидуальных возможностей наблюдателя.

В состав комплекса входит коллиматорный прицел с увеличением 1× и объективом диаметром 22 мм. Прицельная марка красного цвета поддерживает несколько вариантов формы: точка, окружность или их комбинация. Размер точки составляет около 1 МОА, окружности — 34 МОА. Яркость регулируется в десяти уровнях, а шаг регулировки составляет 1 клик = 1 МОА. Коллиматор совместим с приборами ночного видения, что расширяет возможности использования системы в условиях слабой освещённости.

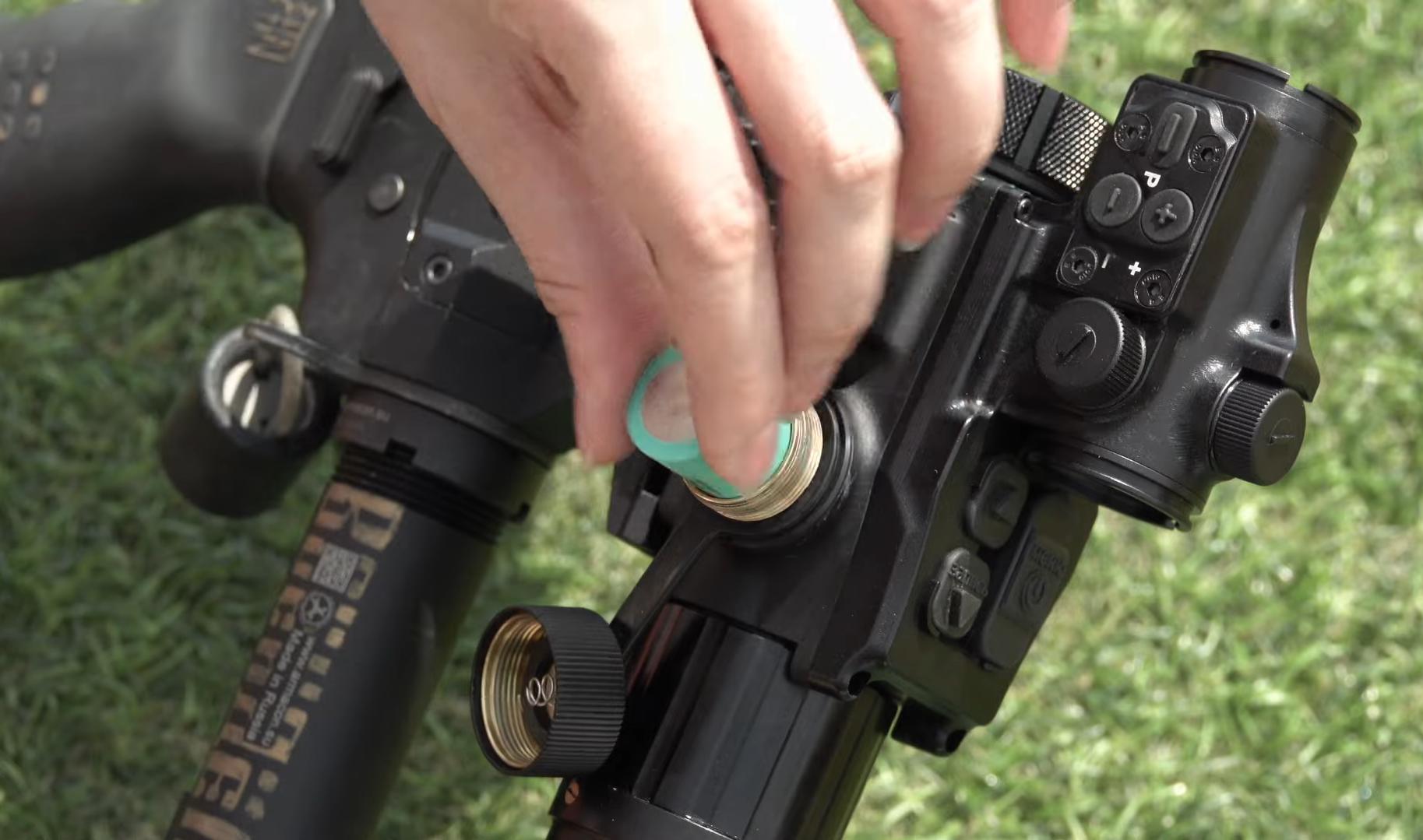

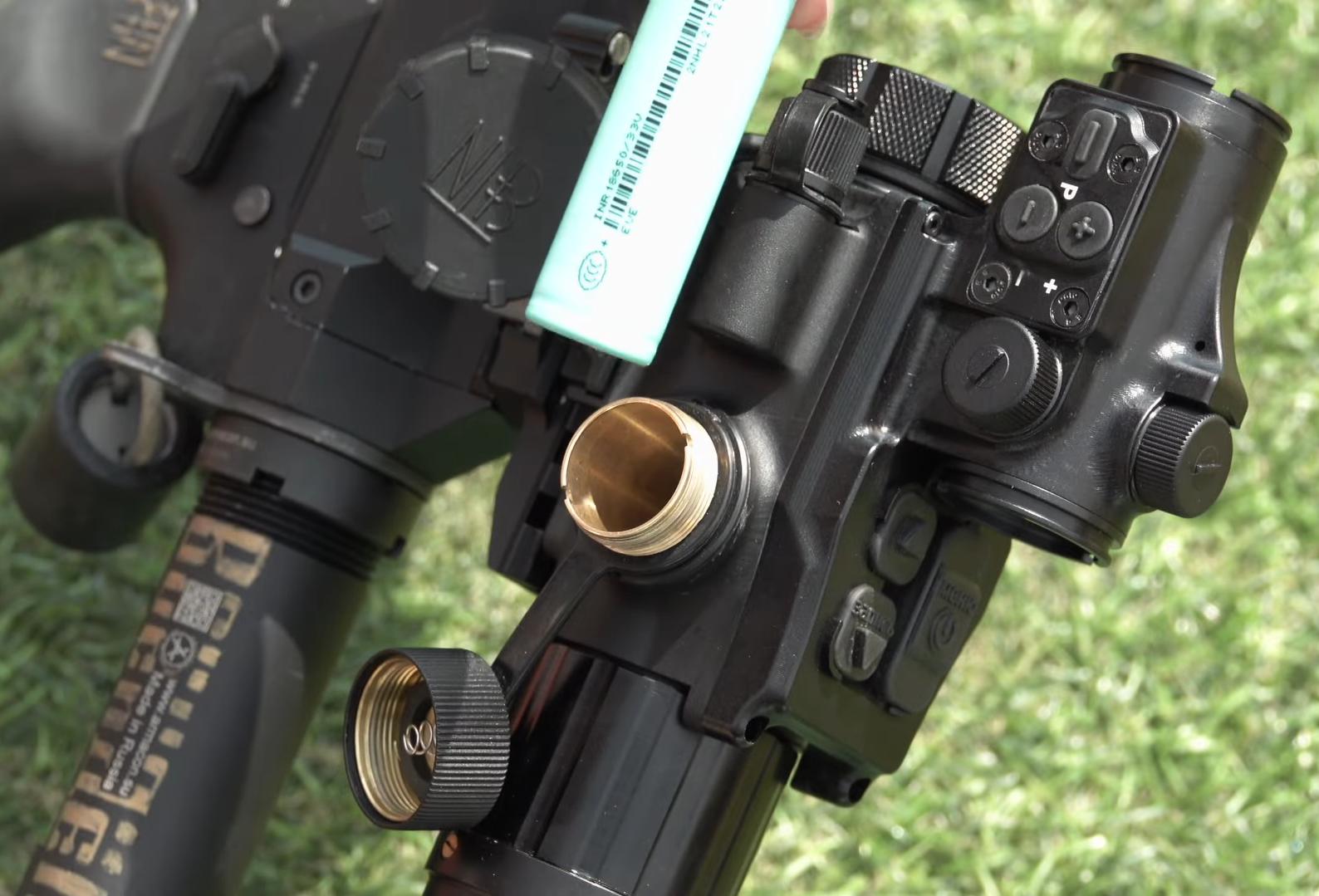

Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В. Время автономной работы при отключённом модуле Wi-Fi превышает шесть часов. После отключения тепловизионного модуля коллиматорный прицел может продолжать работать отдельно, что позволяет использовать его независимо от тепловизионной части комплекса.

Корпус рассчитан на эксплуатацию в сложных условиях. Степень защиты IP67 предотвращает попадание пыли и влаги внутрь конструкции, а рабочий температурный диапазон от −20 до +50 °C позволяет использовать прибор в различных климатических условиях без потери работоспособности.

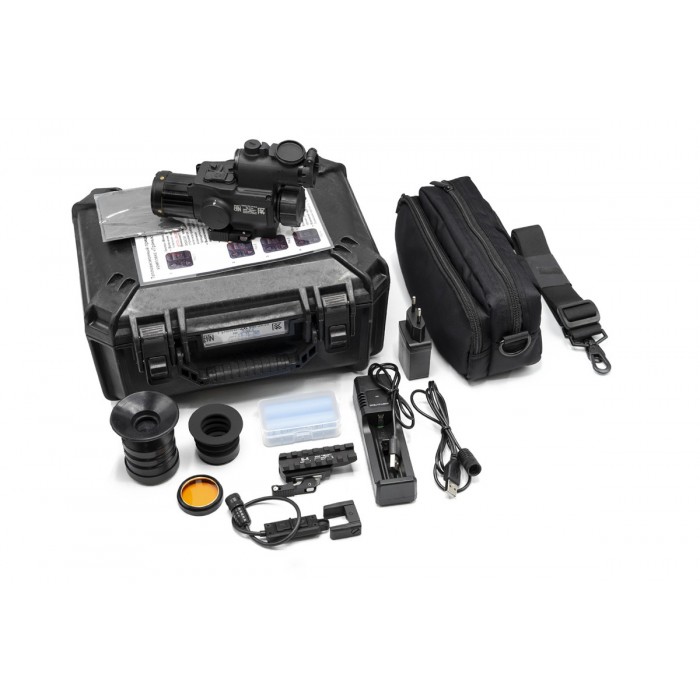

Комплектация

• Тепловизионный прицельно-наблюдательный комплекс «Грань-2К» 640-25-22 - 1 шт.
• Контейнер упаковочный - 1 шт.
• Кабель коммутационный - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой для чехла - 1 шт.
• Наглазник резиновый - 2 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.
• Кнопка тактическая выносная «КВ-Грань» - 1 шт.
• Светофильтр - 1 шт.
• Кронштейн Б-5 - 1 шт.
• Руководство по эксплуатации - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 50 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Разрешение микродисплея - 1024 × 768
• Фокусное расстояние линзы объектива - 26.7мм / F1.0
• Поле зрения - 16.3° X 12.3°
• Оптическое приближение - 1 x
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Германиевая линза - 25 мм
• Окуляр - 18 мм
• Шаг юстировки на 100 м. - 3,2 см
• Изображение - Тёплое-чёрный, Тёплое-белый, Тёплое-красный, Тёплое-жёлтый
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный, красный, синий
• Цифровой зум - 1x，2x，4x，6x
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 600 / 800 / 1700
• Обнаружение человека / автомобиля / танка, м - 1200 / 1700 / 3500
• Увеличение - 1х
• Диаметр объектива (линзы) - 22мм
• Размер прицельной марки (точка) - 1МОА ≈ 29 мм
• Размер прицельной марки (окружность) - 34МОА
• Совместимость с ПНВ - Да
• Регулировка - 1клик=1МОА
• Яркость прицельной марки - 10 уровней
• Прицельная марка - Окружность и точка, Окружность, Точка (красного цвета)
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч (касается тепловизора, после отключения тепловизора коллиматор продолжает работать)
• Вес (без аккумулятора и платформы) - 570 г
• Размеры (без платформы и без резиновых наглазников) - (175 × 105 × 90) мм
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до 50℃
