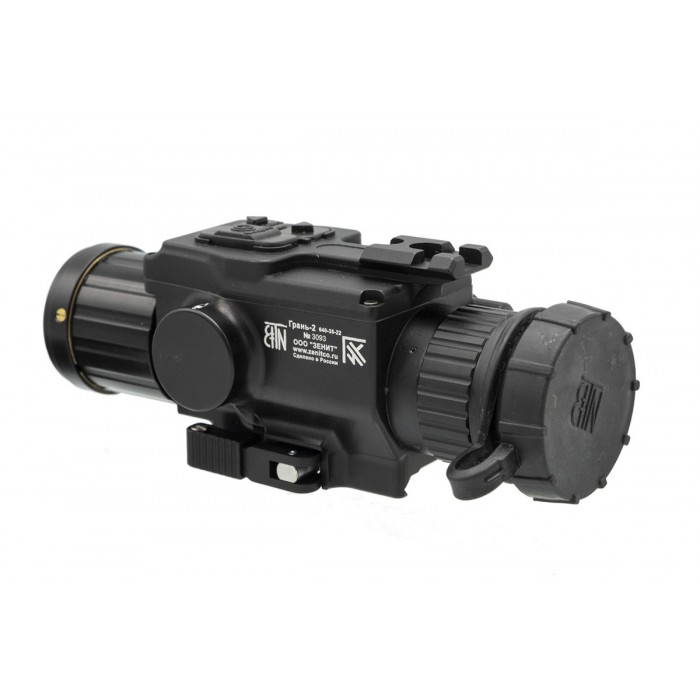

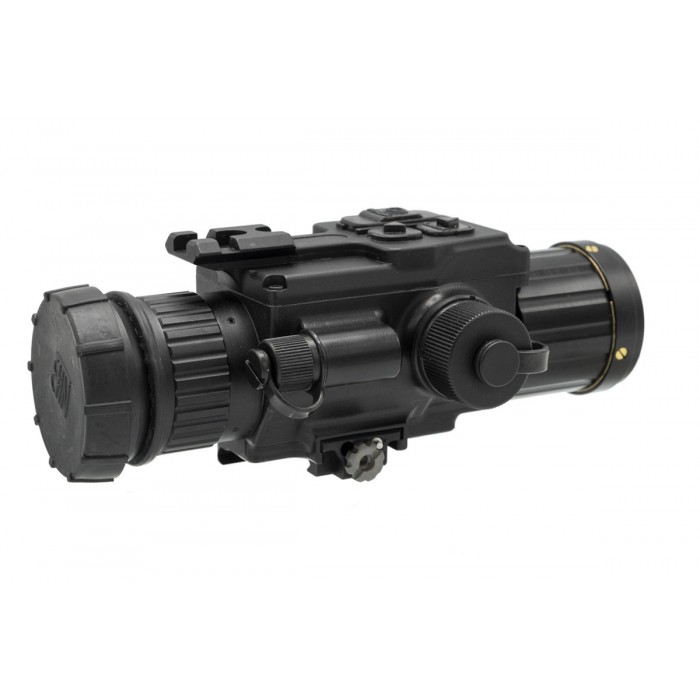

Тепловизионный прицельный комплекс Грань-2 640-35-22

Тепловизионный прицельно-наблюдательный комплекс ГРАНЬ-2 640-35-22 представляет собой лёгкий, компактный и энергоэффективный тепловизионный прицел, предназначенный для наблюдения и прицеливания в условиях ограниченной видимости. Устройство сочетает небольшие размеры и функциональность полноценной тепловизионной системы, позволяя эффективно использовать его как в статике, так и при перемещении. Конструкция ориентирована на практическое применение, обеспечивая стабильную работу и информативное изображение при слабом освещении, в тумане, осадках и полной темноте без зависимости от внешних источников света.

Ключевые отличия и функции

• Высокая детализация изображения благодаря сенсору 640×512 с шагом пикселя 12 мкм позволяет уверенно различать цели на дистанции
• Плавное отображение движущихся объектов за счёт частоты обновления изображения до 60 Гц
• Германиевая линза 35 мм обеспечивает оптимальный баланс между обзором местности и увеличением 1,7×
• Чувствительный тепловизионный сенсор с NETD более 40 mK помогает выявлять слабые температурные контрасты
• Функция «картинка в картинке» увеличивает центральную область без потери общего поля наблюдения
• Выбор различных прицельных сеток и цветов позволяет адаптировать изображение под условия работы и предпочтения пользователя
• Поддержка первой и второй фокальной плоскости обеспечивает гибкую настройку прицеливания
• Цифровой зум до 6× расширяет возможности распознавания удалённых объектов
• Передача изображения по Wi-Fi и запись фото и видео позволяют сохранять и транслировать наблюдение в реальном времени
• Прочный корпус с защитой IP67 и автономность более 6 часов обеспечивают надёжную работу в сложных погодных условиях

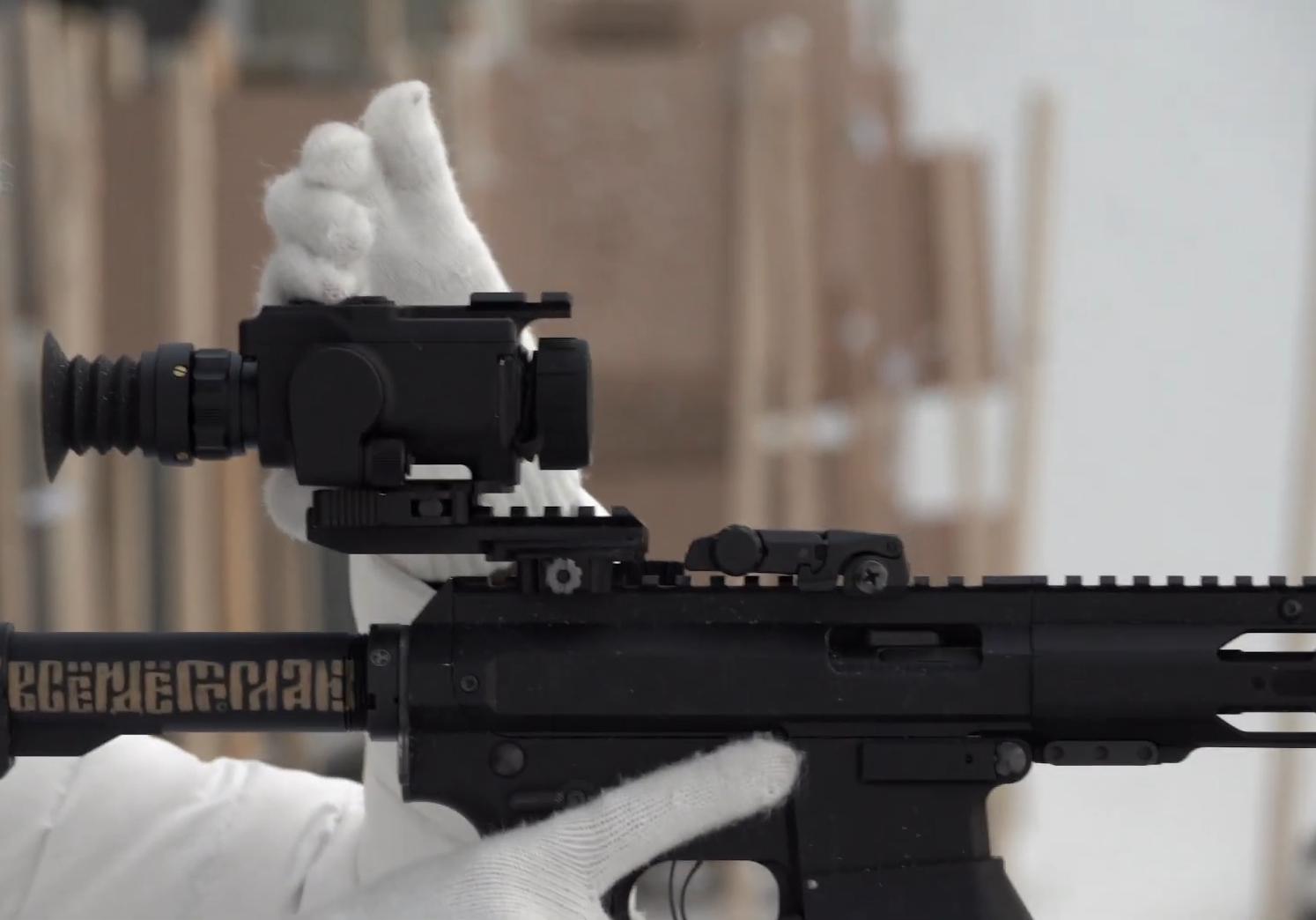

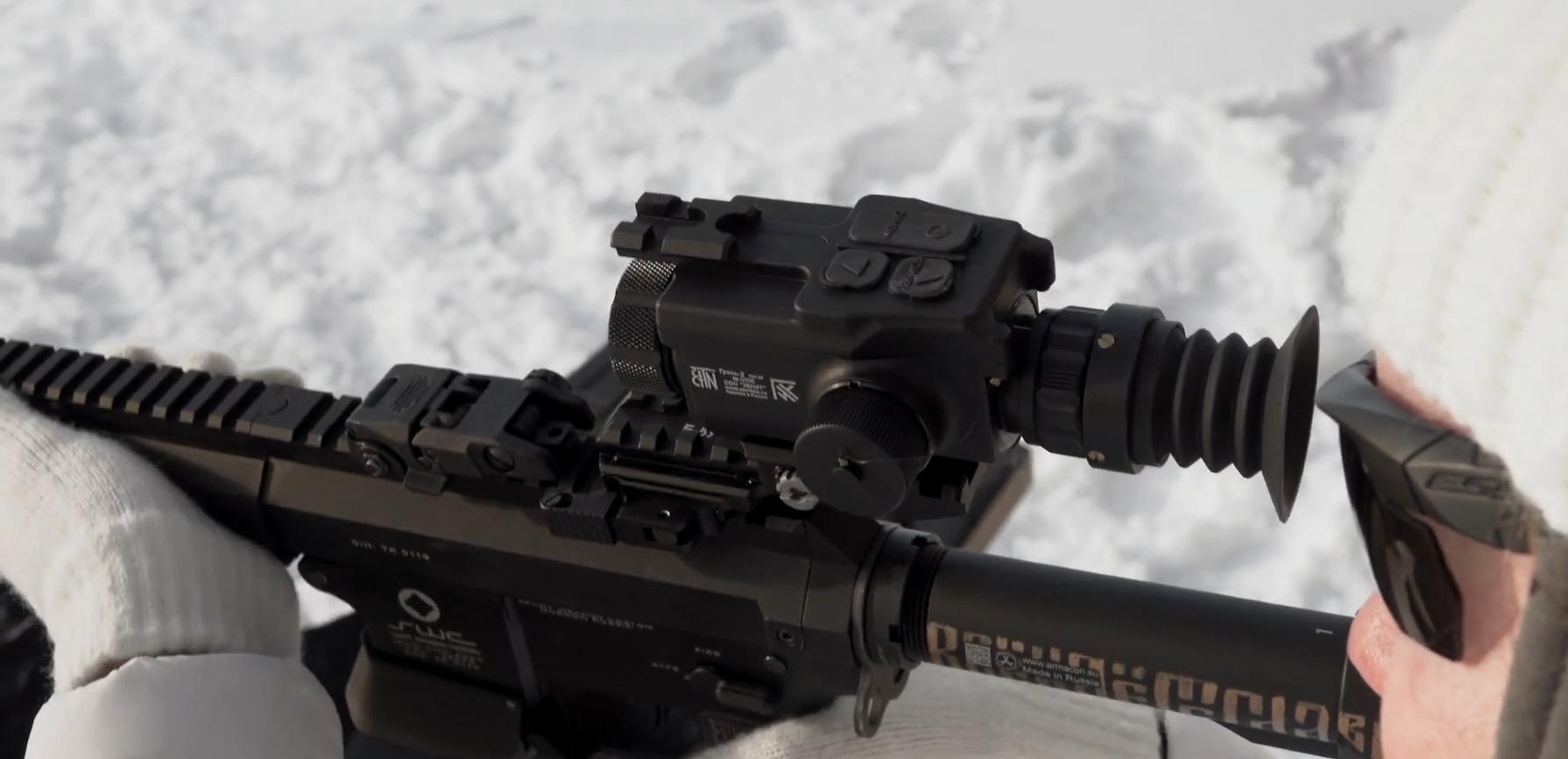

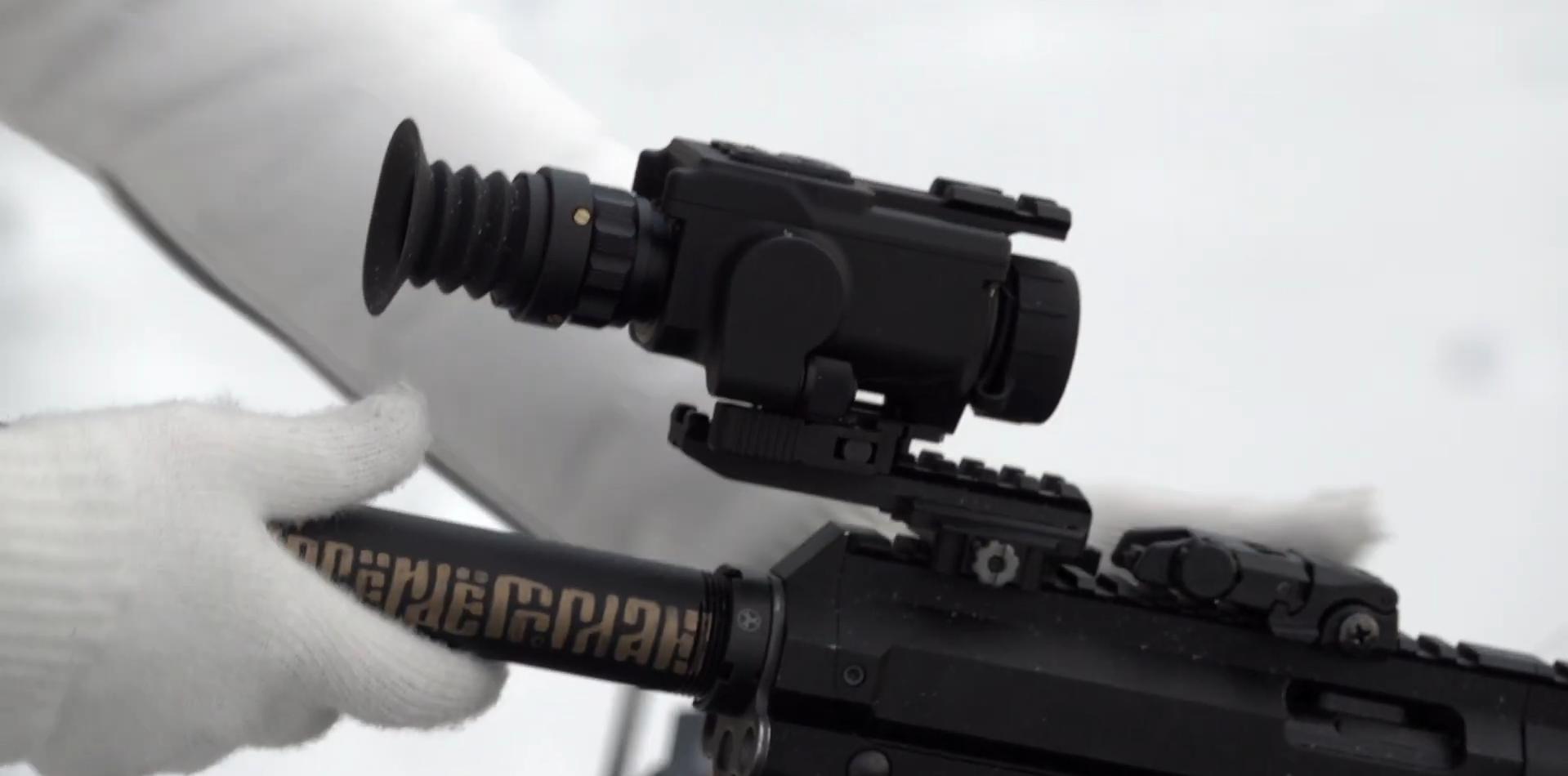

Прибор оснащён системой крепления на оружие с быстросъёмной установкой на планку Пикатинни, что обеспечивает надёжную фиксацию и удобство эксплуатации. Тепловизионная камера формирует качественное изображение благодаря матрице с разрешением 640×512 пикселей и шагом пикселя 12 мкм, позволяя различать детали целей и уверенно отслеживать объекты на дистанции. Частота обновления до 60 Гц обеспечивает плавность отображения движущихся объектов без заметных задержек, а температурная чувствительность сенсора более 40 mK помогает фиксировать даже небольшие различия температур, повышая информативность изображения.

Оптическая система построена на германиевой линзе диаметром 35 мм, обеспечивающей сбалансированное увеличение 1,7× и поле зрения до 18° по горизонтали и не менее 12° по вертикали. Такое сочетание позволяет сохранять хороший обзор пространства при достаточном приближении для уверенной идентификации целей. Окуляр диаметром 22 мм с фокусным расстоянием более 20 мм и диоптрийной корректировкой от −5 до +2 облегчает настройку под индивидуальные особенности зрения. Микродисплей с разрешением 1024×768 формирует чёткое изображение с комфортной детализацией, а шаг юстировки 2,4 мм на дистанции 100 м позволяет выполнять точную пристрелку.

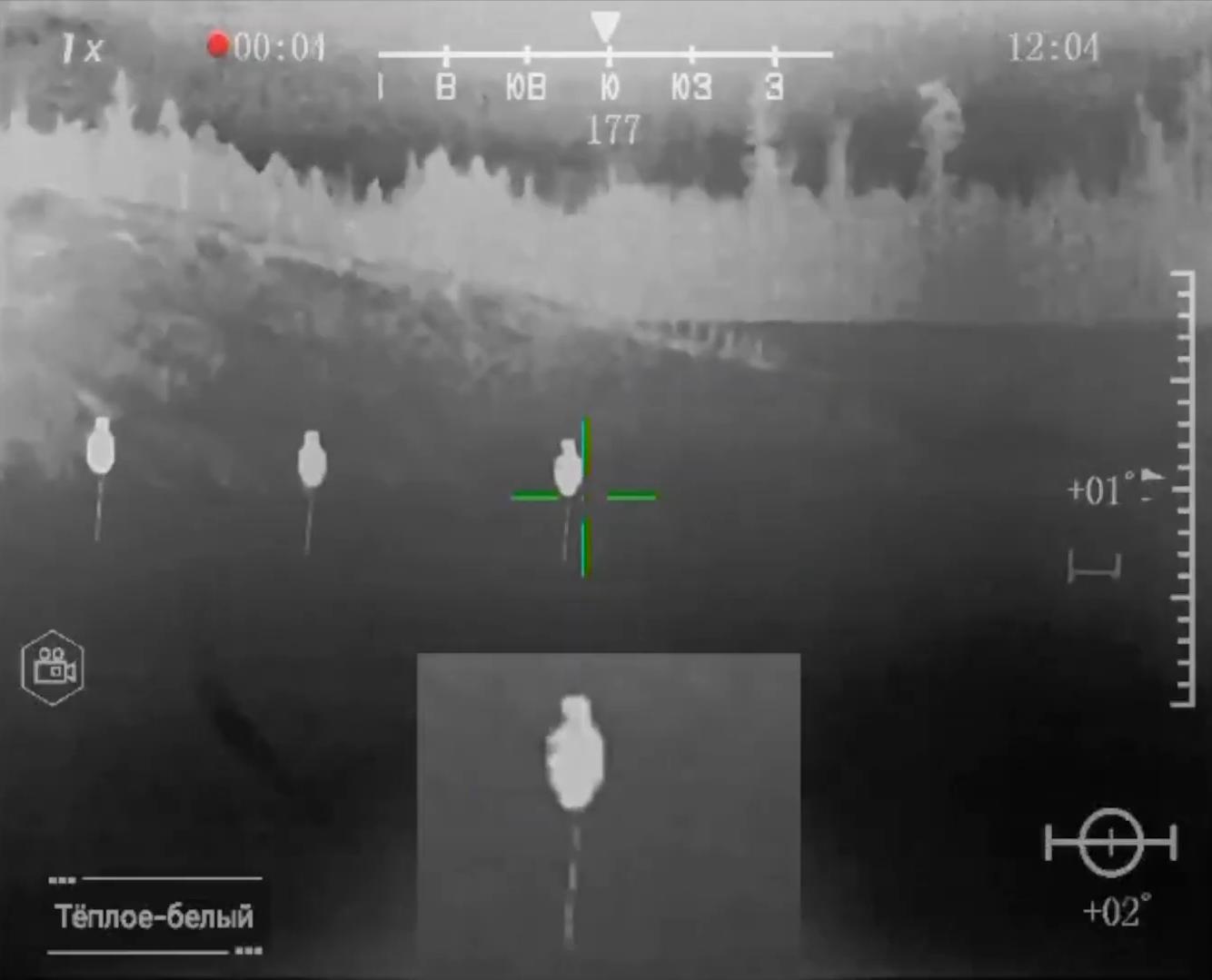

Прицел поддерживает несколько режимов отображения, включая палитры «тёплое-белый», «тёплое-чёрный» и два цветных варианта, что помогает адаптировать изображение под различные условия наблюдения. Предусмотрены заводские сценарии работы, а также режимы для улицы, снега и дождя, упрощающие настройку без ручной корректировки параметров. Функция «картинка в картинке» с дублированием прицельной метки позволяет увеличить центральную область изображения, сохраняя общий контроль ситуации. Пользователь может выбирать тип прицельной сетки и её цвет, а также использовать расположение сетки в первой или второй фокальной плоскости.

Цифровой зум с кратностью 1×, 2×, 4× и 6× расширяет возможности наблюдения и распознавания удалённых объектов. Встроенный цифровой компас отображает вертикаль, горизонталь и крен, помогая контролировать положение устройства во время работы. Прибор поддерживает передачу изображения по Wi-Fi и запись фото и видео, что позволяет сохранять наблюдения и передавать изображение на совместимые внешние устройства. Вывод изображения возможен на монитор «Грань» диагональю 203 мм, наблюдательный комплекс «Глазок-Грань» или FPV-очки при помощи кабеля подключения, которые приобретаются отдельно.

Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В, обеспечивающего более 6 часов автономной работы при отключённом Wi-Fi. Вес устройства не превышает 505 г без аккумулятора и планки, что сохраняет баланс оружия и снижает утомляемость при длительном использовании. Компактные размеры 155×70×82 мм упрощают транспортировку и установку оборудования. Корпус защищён по стандарту IP67 от пыли и влаги, а рабочий температурный диапазон от −20 ℃ до +50 ℃ позволяет эксплуатировать оптику в различных климатических условиях без потери работоспособности.

Тепловизионная система обеспечивает обнаружение человека на дистанции до 1500 м, автомобиля — до 3400 м и крупной техники — до 4700 м. Распознавание целей, достаточное для ведения стрельбы, возможно на расстояниях до 750 м для человека, 1400 м для автомобиля и до 2300 м для крупной техники. Такие характеристики позволяют использовать прибор для наблюдения, поиска и контроля обстановки на средних и дальних дистанциях, сочетая компактность конструкции, стабильную автономность и функциональные возможности современной тепловизионной оптики.

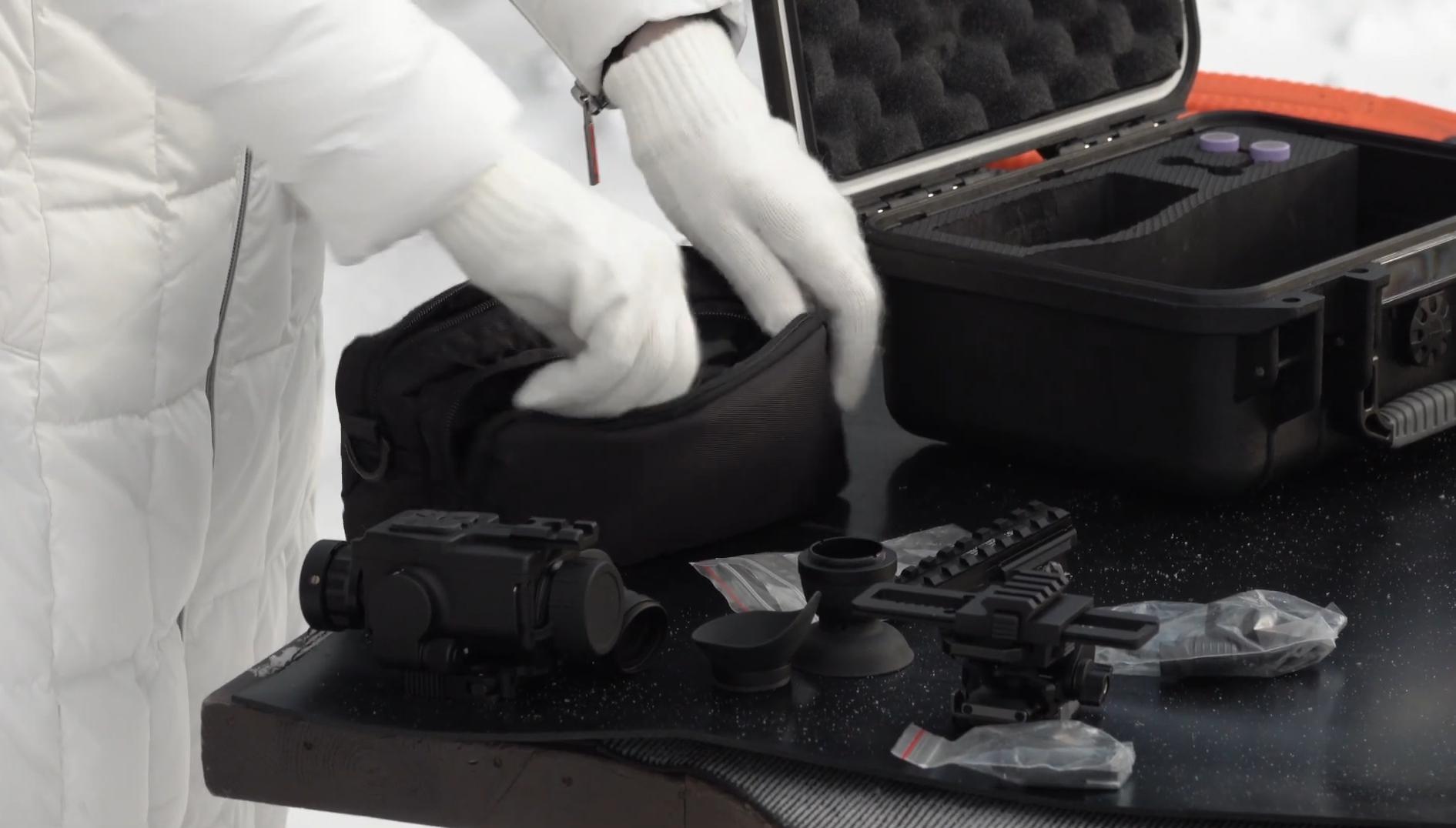

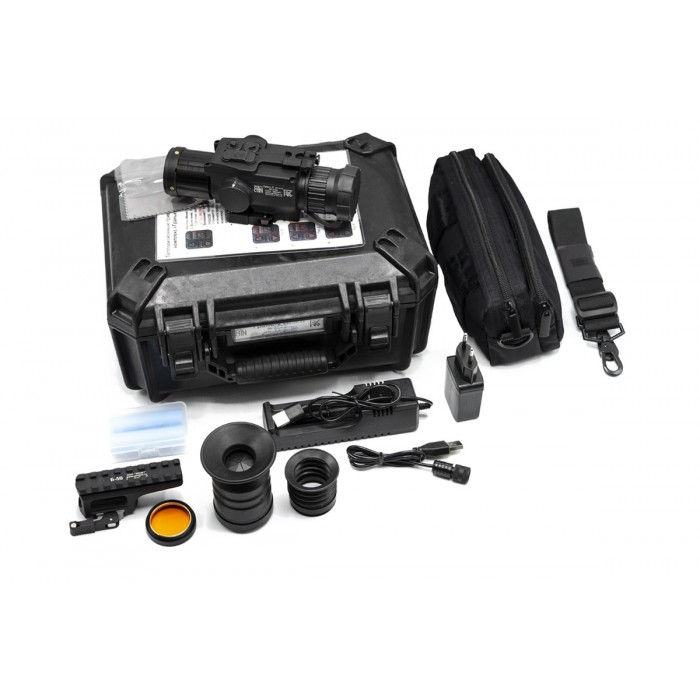

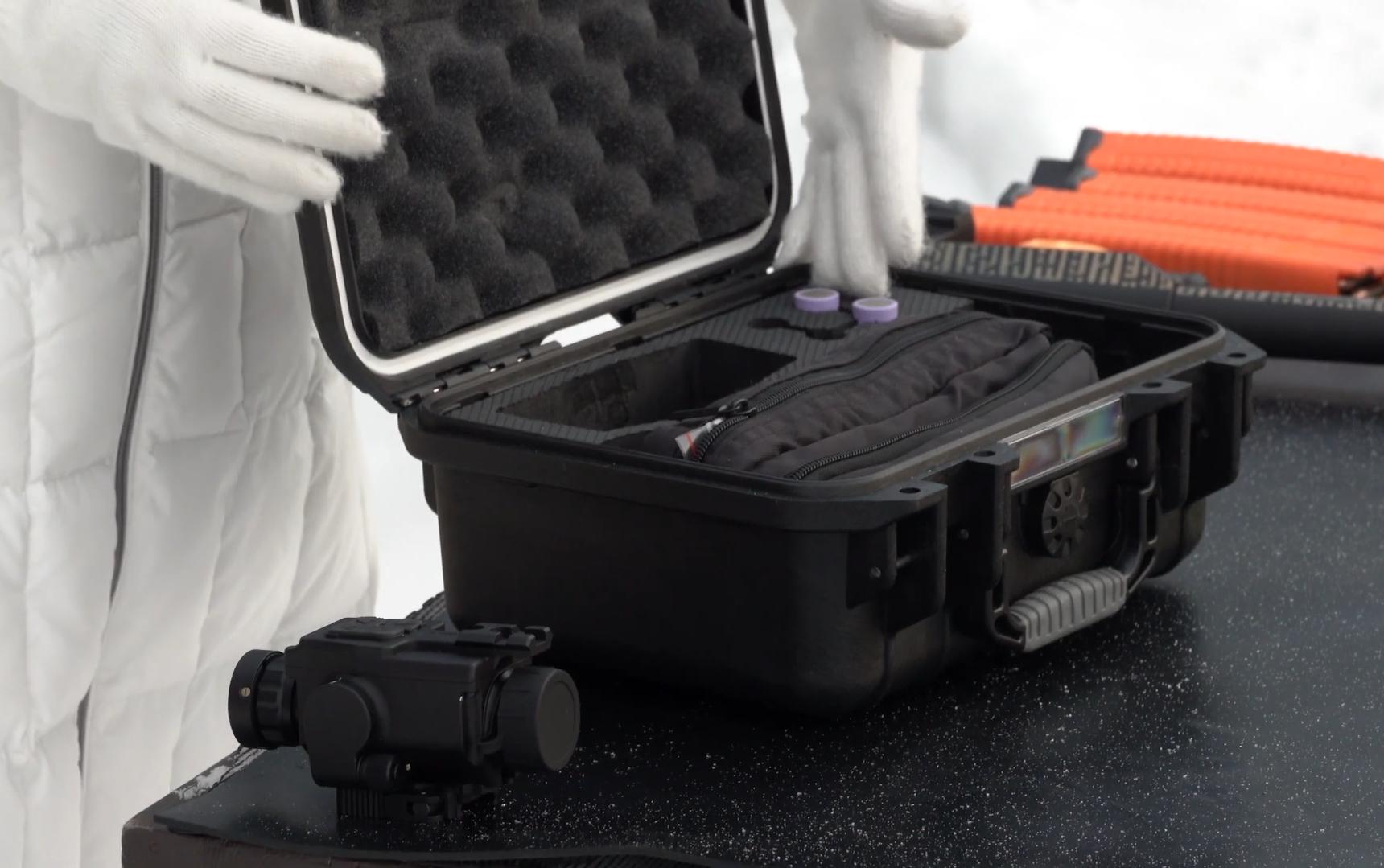

Комплектация

• Тепловизионный прицел "Грань-2" 640-35-22 - 1 шт.
• Короб (упаковка) - 1 шт.
• Чехол - 1 шт.
• Плечевой ремень для переноски чехла - 1 шт.
• *Кронштейн Б-5В - 1 шт.
• Шнур соединительный с выходом USB для подключения к компьютеру - 1 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.
• Наглазник резиновый - 2 шт.
• Светофильтр - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Краткое руководство по эксплуатации - 1 шт.

* По требованию заказчика может комплектоваться:

• креплениями Б-5, Б-5У, Б-5ВУ;
• боковым кронштейном Б-13;
• может быть вложен комплект ЗИП.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Микродисплей (разрешение) - 1024 × 768
• Поле зрения - не более 18 ° X не менее 12 °
• Оптическое приближение - 1,7 x
• Германиевая линза - 35 мм
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Окуляр - 22 мм
• Шаг юстировки на 100 м - 2,4 см
• Изображение - Тёплое-белый, Тёплое-чёрный, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Фокальная плоскость - 1 или 2
• Цифровой зум - 1x (1,7)，2x (3,4)，4x (6,8)，6x (10,2)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч
• Вес (без аккумулятора и планки Б-2Л) - не более 505 г
• Размеры без платформы и без резиновых наглазников - не более 155х70х82
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до +50℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 750 / 1400 / 2300
• Обнаружение человека / автомобиля / танка, м - 1500 / 3400 / 4700
