Тепловизионный прицельный комплекс Грань-2 640-25-18

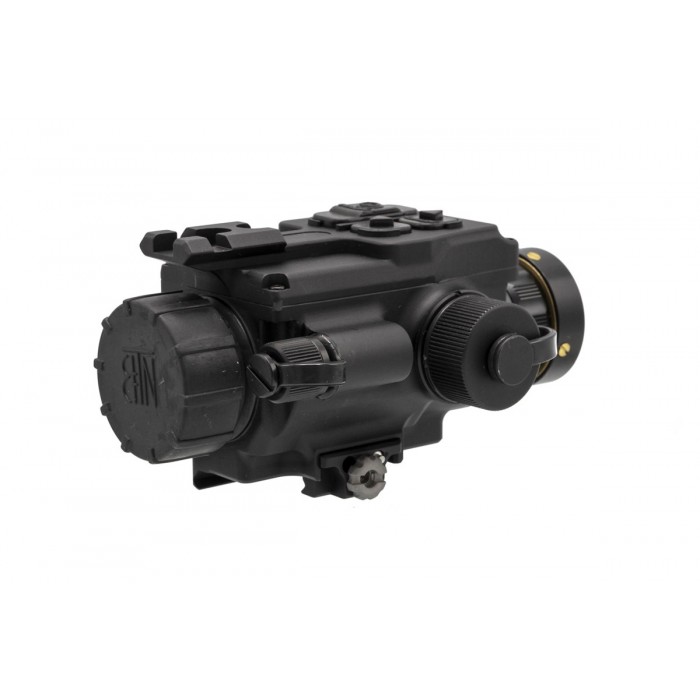

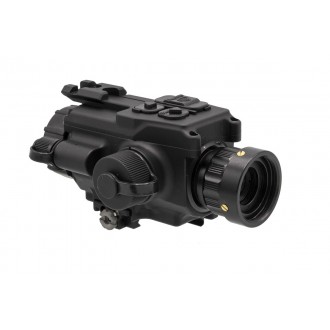

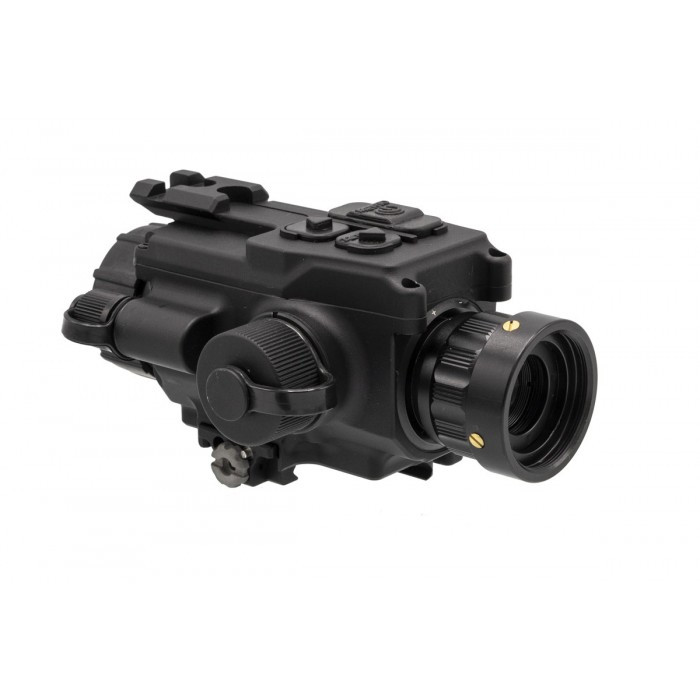

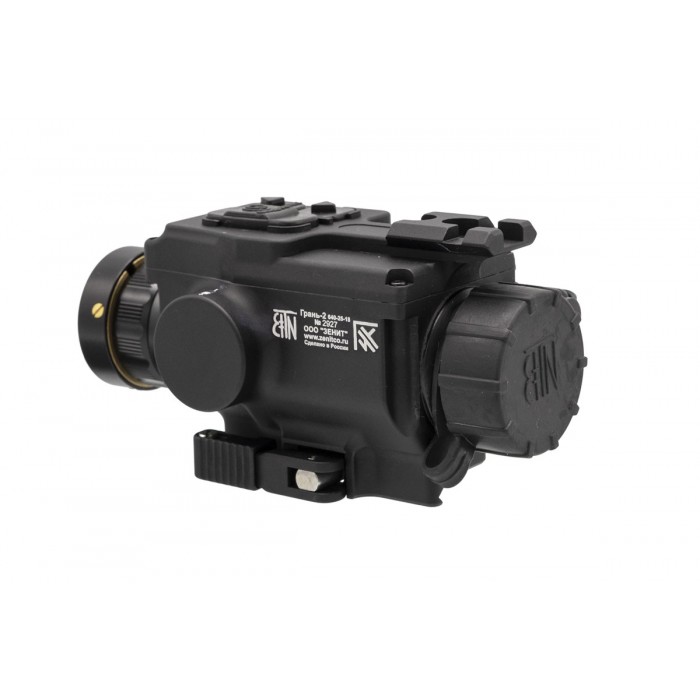

Тепловизионный прицельно-наблюдательный комплекс ГРАНЬ-2 640-25-18 представляет собой лёгкий, компактный и энергоэффективный тепловизионный прицел, предназначенный для наблюдения и прицеливания в условиях ограниченной видимости. Устройство сочетает небольшие габариты с функциональностью полноценной тепловизионной системы, что делает его удобным для длительного использования без излишней нагрузки на оборудование и пользователя. Конструкция ориентирована на практическое применение в различных погодных условиях и при низком уровне освещения, обеспечивая стабильную работу и информативное изображение тепловых объектов.

Ключевые отличия и функции

• Высокое разрешение 640×512 и шаг пикселя 12 мкм обеспечивают детализированное тепловизионное изображение целей
• Частота обновления до 60 Гц формирует плавную картинку без задержек при наблюдении движущихся объектов
• Температурная чувствительность сенсора более 40 mK позволяет уверенно различать слабые тепловые контрасты
• Германиевая линза 25–27 мм обеспечивает эффективную работу на средних дистанциях наблюдения
• Широкое поле зрения до 17°×12° облегчает поиск целей и контроль окружающей обстановки
• Функция «картинка в картинке» повышает точность прицеливания без потери общего обзора
• Несколько цветовых палитр и сценариев работы позволяют адаптировать изображение под погодные условия
• Цифровой зум до 6× расширяет возможности идентификации удалённых объектов
• Передача изображения по Wi-Fi и запись фото и видео позволяют сохранять и транслировать наблюдение
• Компактный корпус весом до 410 г с защитой IP67 обеспечивает надёжную работу в диапазоне температур от −20℃ до +50℃

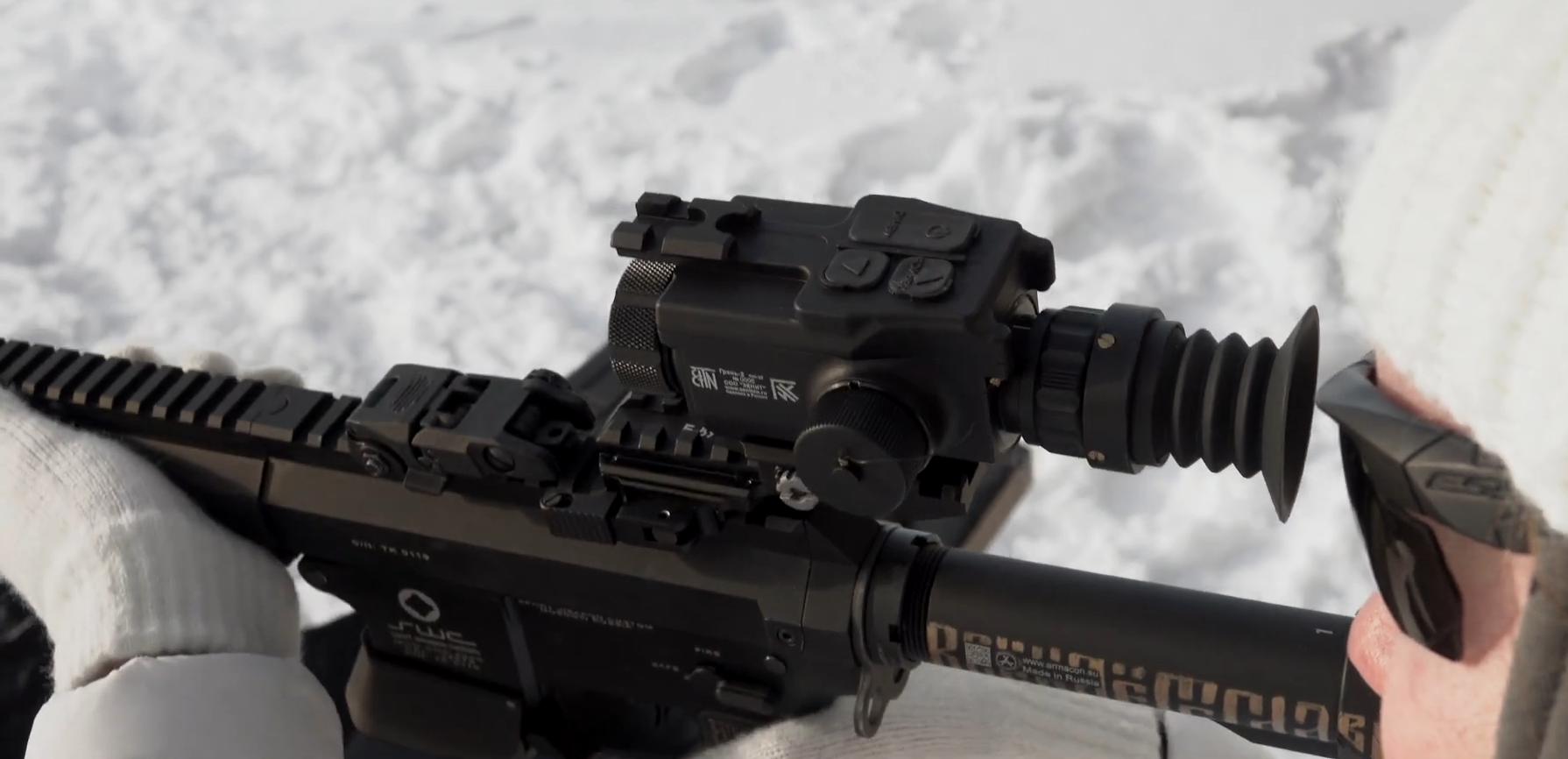

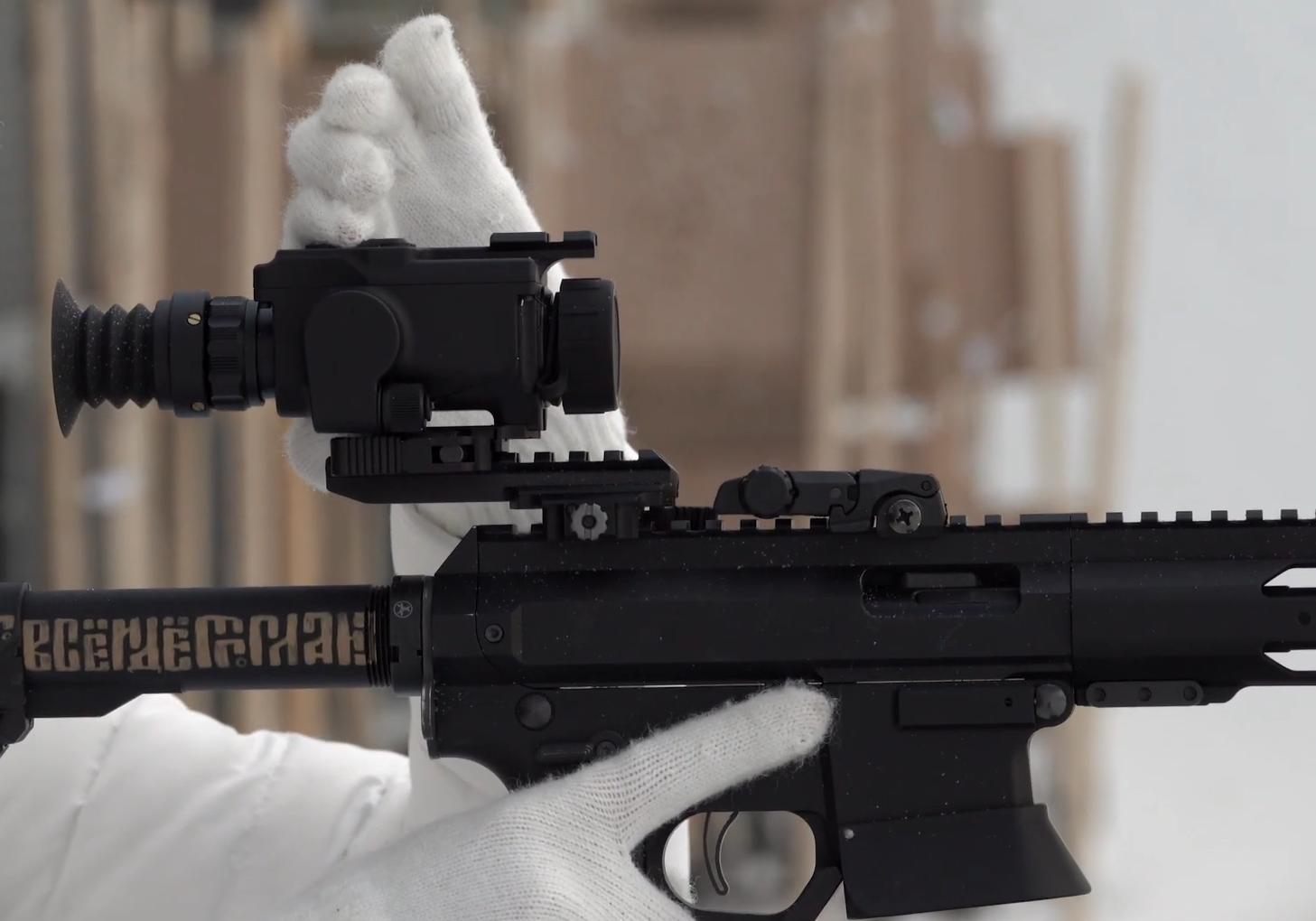

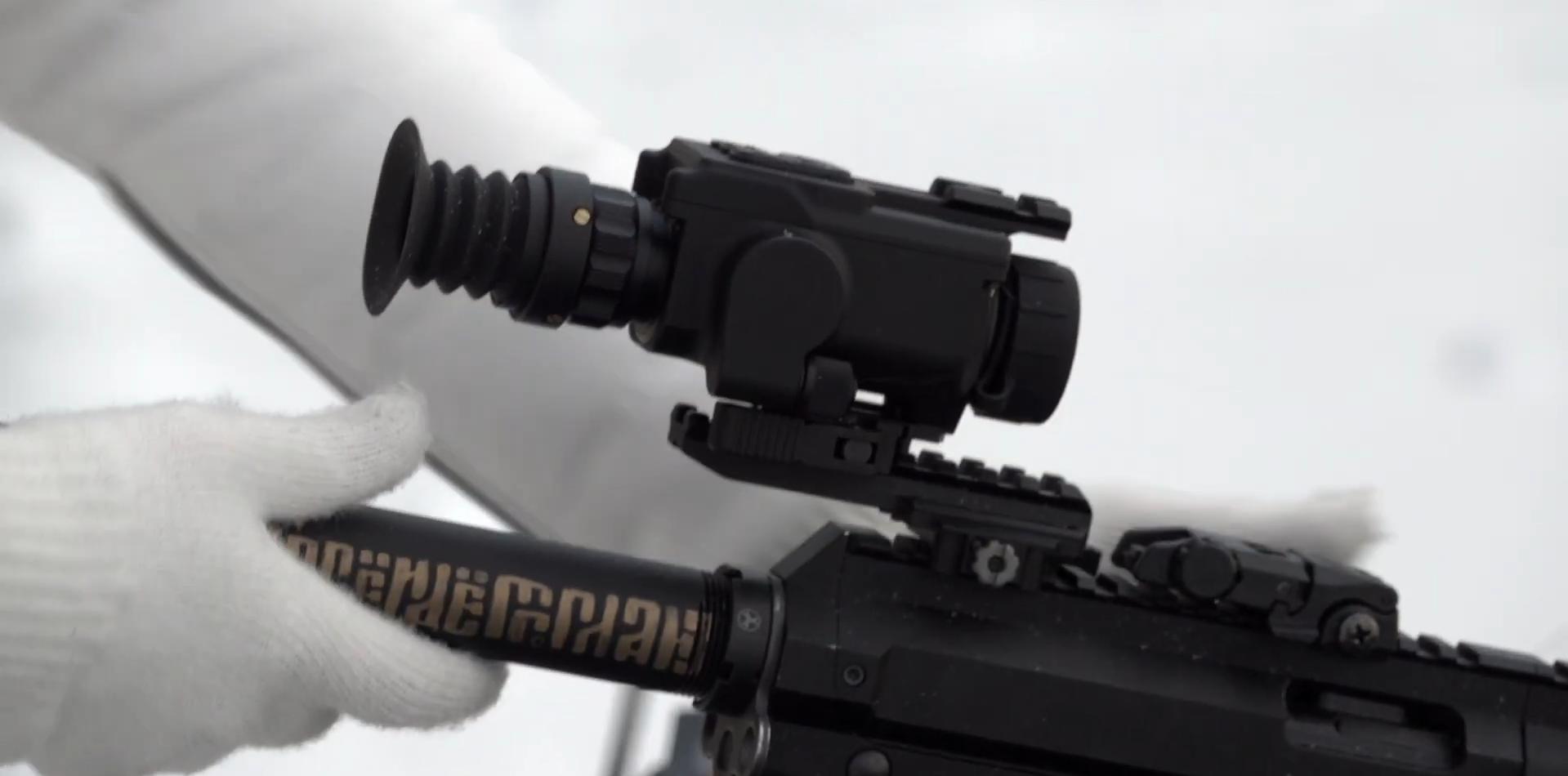

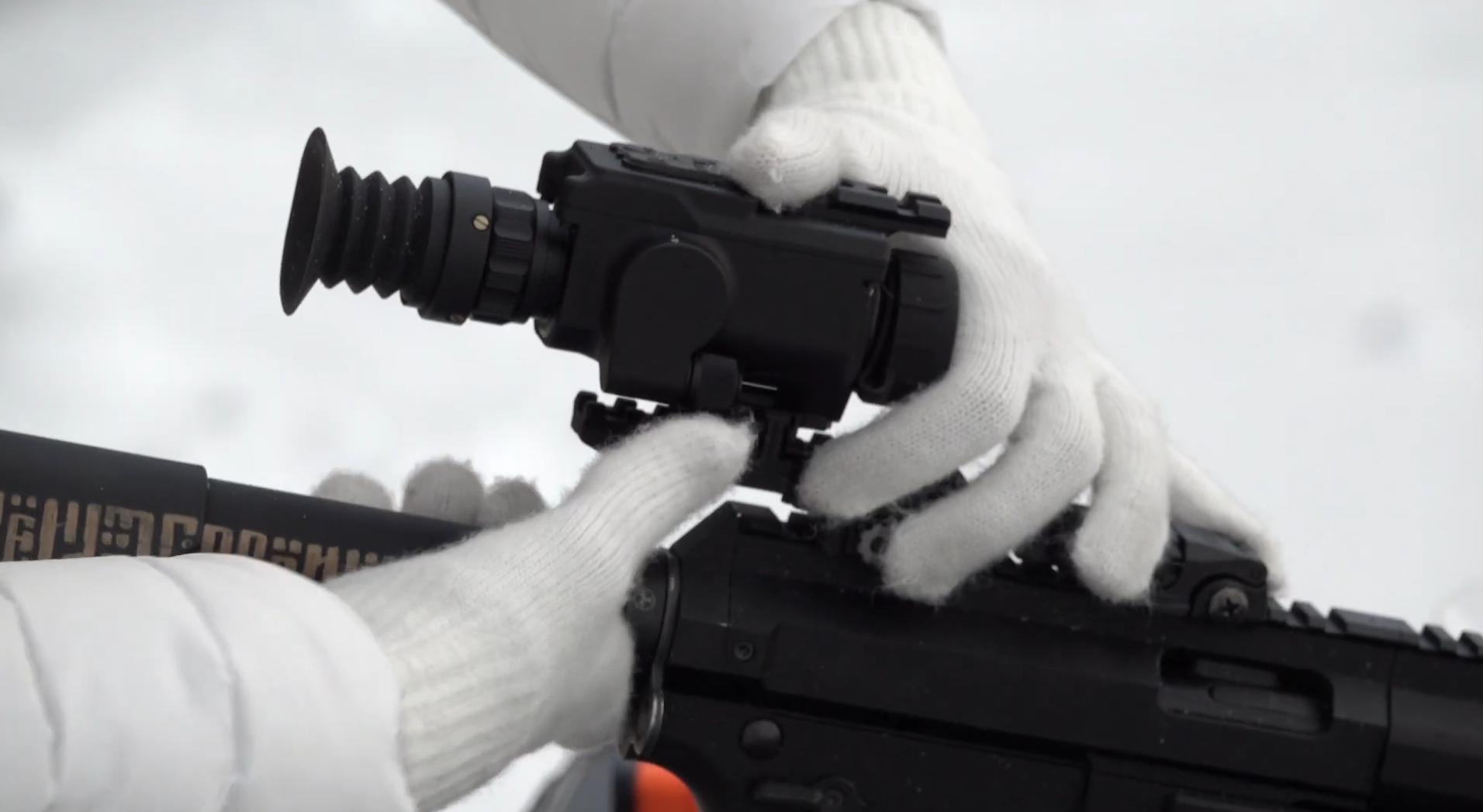

Прибор оснащён универсальной системой крепления и может устанавливаться на оружие при помощи быстросъёмного крепления на планку Пикатинни, а также использоваться совместно со шлемом или каской. Такое решение расширяет сценарии применения и позволяет адаптировать оптику под разные задачи наблюдения. Тепловизионная камера формирует изображение высокого качества благодаря матрице с разрешением 640×512 пикселей и шагом пикселя 12 мкм, обеспечивая детальную прорисовку объектов и уверенное различение целей. Частота обновления до 60 Гц создаёт плавную картинку без задержек при наблюдении движущихся объектов, а температурная чувствительность сенсора более 40 mK помогает фиксировать слабые тепловые контрасты.

Оптическая часть построена на германиевой линзе с фокусным расстоянием около 25–27 мм, что обеспечивает сбалансированное поле зрения до 17° по горизонтали и не менее 12° по вертикали. Базовое оптическое увеличение 1,05× сохраняет естественное восприятие пространства и облегчает ориентацию на местности. Окуляр диаметром 18 мм с фокусным расстоянием более 20 мм и диоптрийной корректировкой от −5 до +3 позволяет настроить изображение под особенности зрения пользователя. Микродисплей с разрешением 1024×768 формирует чёткую картинку с комфортной детализацией, а шаг юстировки 3,2 см на дистанции 100 м обеспечивает точную пристрелку.

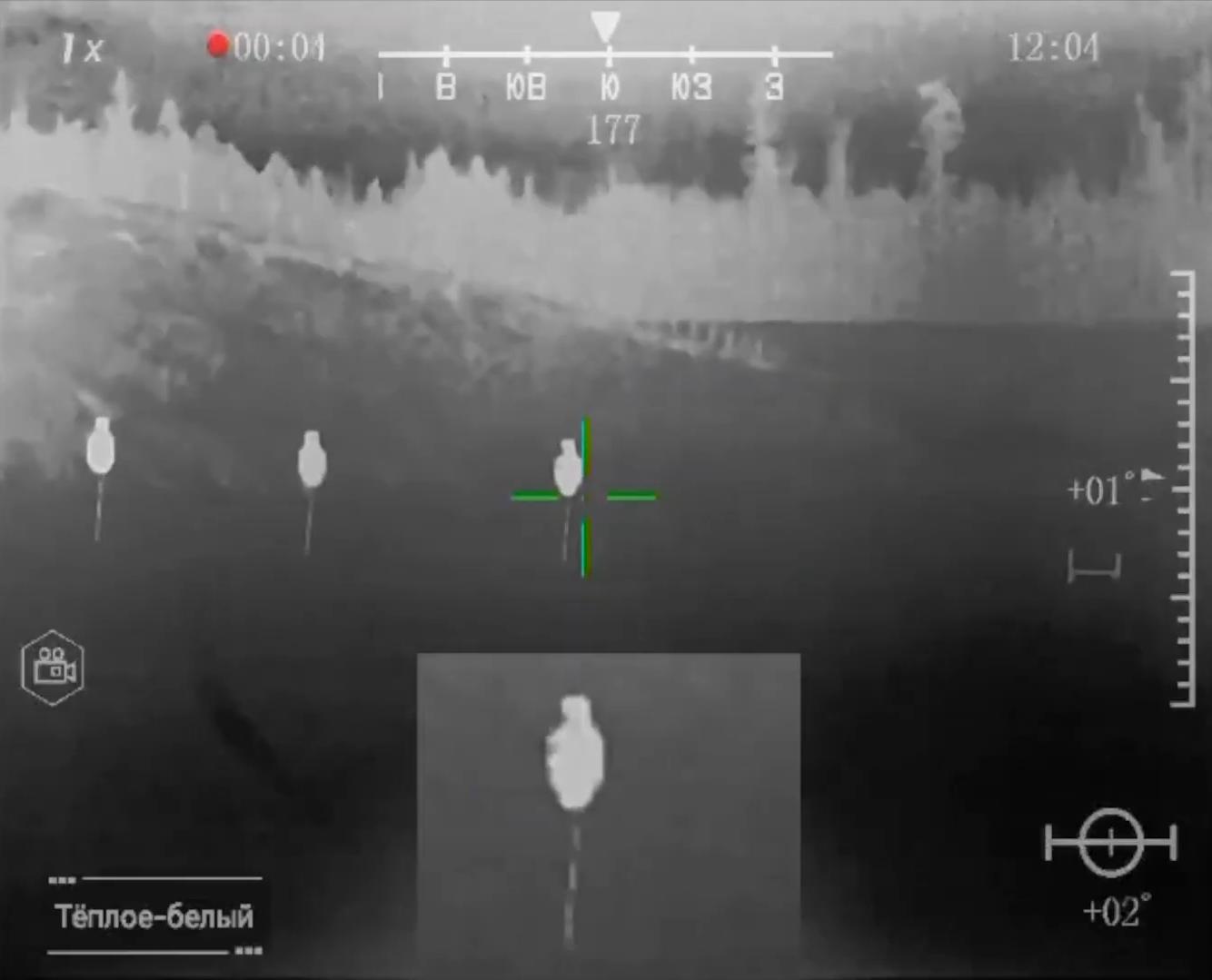

Модель поддерживает несколько режимов отображения изображения, включая варианты «тёплое-чёрный», «тёплое-белый» и две цветовые палитры, что помогает адаптировать визуализацию под условия окружающей среды. Предусмотрены готовые сценарии работы — заводской режим, настройки для улицы, снега и дождя. Дополнительную точность обеспечивает функция «картинка в картинке» с дублированием прицельной метки, позволяющая увеличить центральную область без потери общего обзора. Пользователь может выбрать один из нескольких типов прицельных сеток и изменить их цвет, подстраивая интерфейс под конкретные задачи и освещённость.

Цифровой зум с кратностью 1×, 2×, 4× и 6× расширяет возможности идентификации удалённых объектов, а встроенный цифровой компас отображает вертикаль, горизонталь и крен, помогая контролировать положение устройства. Прицел поддерживает передачу изображения по Wi-Fi, а также запись фото и видео, что позволяет сохранять наблюдения и выводить изображение на внешние устройства. Изображение может передаваться на монитор 203 мм «Грань», наблюдательный комплекс «Глазок-Грань» или FPV-очки через кабель подключения, которые приобретаются отдельно.

Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В, обеспечивающего более 6 часов автономной работы при отключённом Wi-Fi. Небольшой вес — не более 410 г без аккумулятора и планки — снижает нагрузку при длительном использовании, а компактные размеры 135×75×90 мм позволяют удобно размещать устройство на оборудовании. Корпус защищён по стандарту IP67, что означает устойчивость к влаге и пыли, а рабочий температурный диапазон от −20 ℃ до +50 ℃ позволяет использовать прибор в широком спектре климатических условий.

Тепловизионный прицел обеспечивает обнаружение человека на дистанции до 1200 м, автомобиля — до 1700 м и крупной техники — до 3500 м. Распознавание целей, достаточное для ведения стрельбы, возможно на расстояниях до 600 м для человека, 800 м для автомобиля и до 1700 м для крупной техники. Такие показатели позволяют эффективно применять устройство для наблюдения, поиска и контроля обстановки на средних дистанциях, сохраняя баланс между компактностью, автономностью и функциональными возможностями тепловизионной системы.

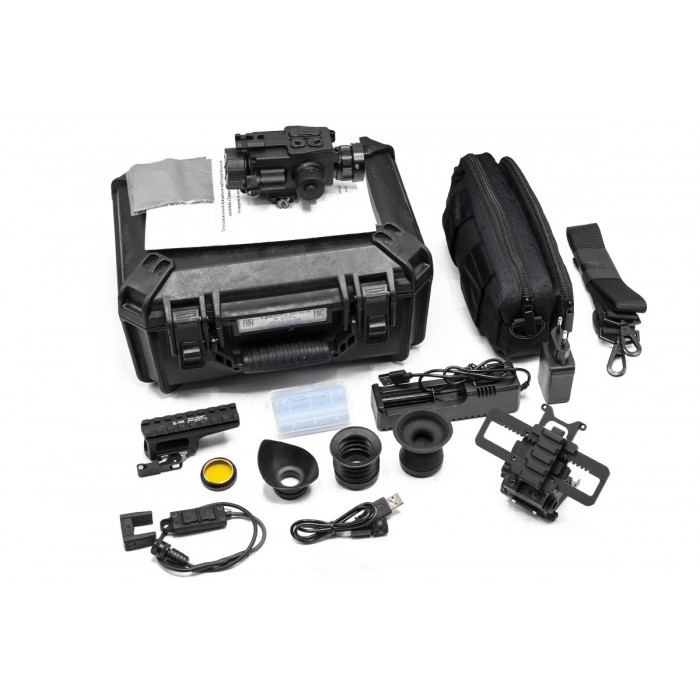

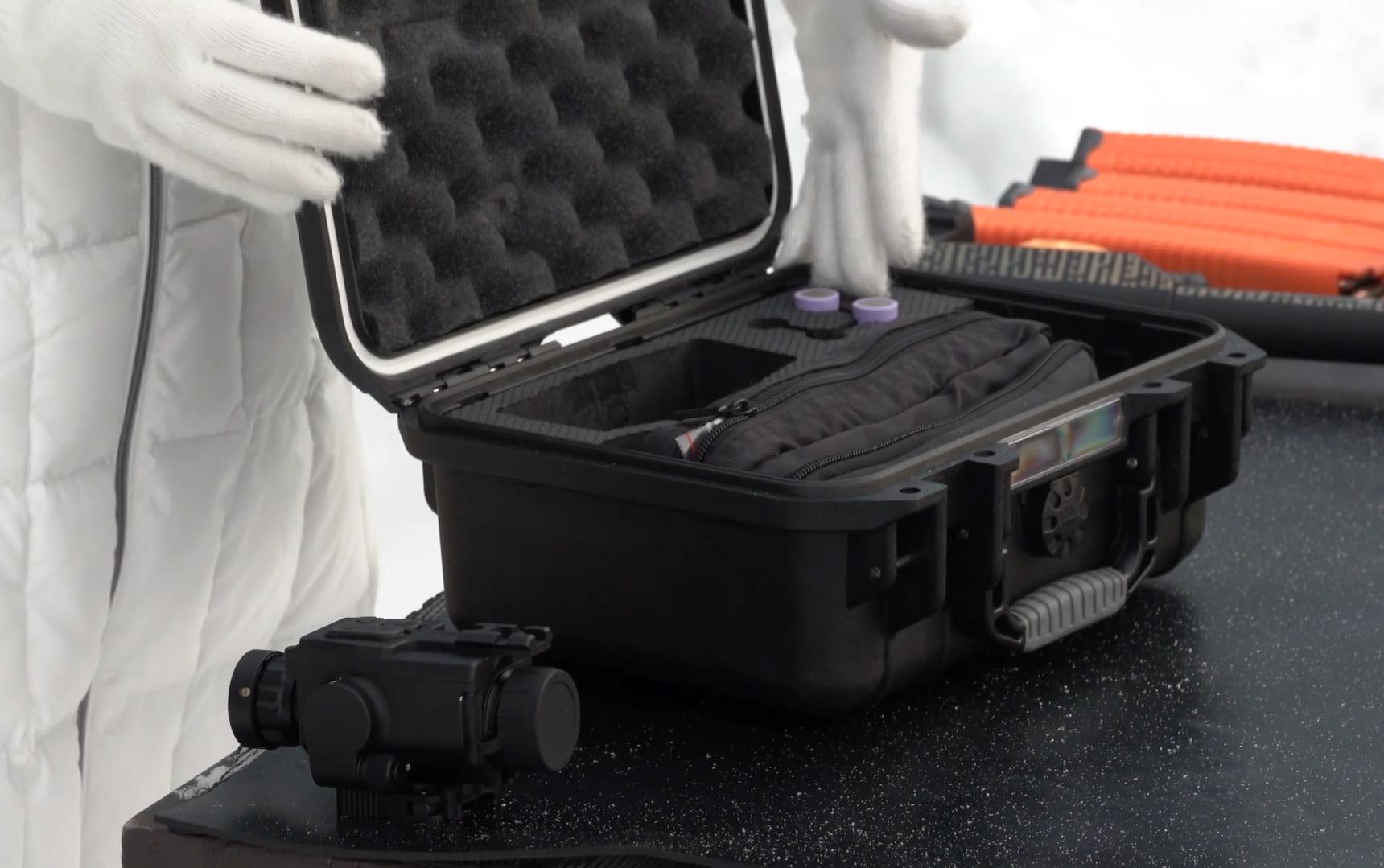

Комплектация

• Тепловизионный прицел "Грань-2" 640-25-18 - 1 шт.
• Контейнер упаковочный - 1 шт.
• Кронштейн крепления тепловизора - 1 шт.
• Кабель коммутационный - 1 шт.
• *Кронштейн Б-5В - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой для чехла - 1 шт.
• Наглазник резиновый - 3 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.

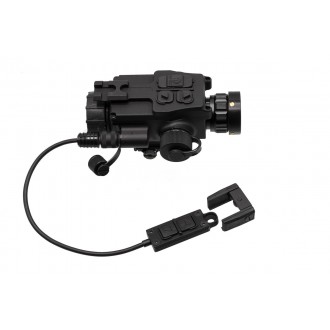

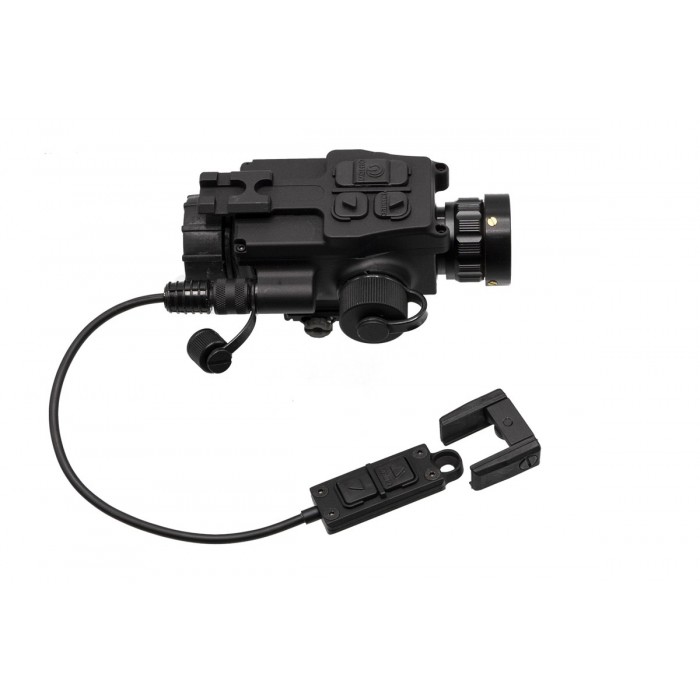

• Кнопка тактическая выносная «КВ-Грань» - 1 шт.
• Светофильтр - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Краткое руководство по эксплуатации - 1 шт.

* По требованию заказчика может комплектоваться:

• креплениями Б-5У, Б-5, Б-5ВУ;
• боковым кронштейном Б-13;
• может быть вложен комплект ЗИП.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Микродисплей (разрешение) - 1024 × 768
• Поле зрения - не более 17 ° X не менее 12 °
• Оптическое приближение - 1,05 ± 0,05
• Германиевая линза - не менее 25 мм. и не более 27 мм
• Корректировка диоптрий - -5, +3
• Фокусное расстояние окуляра - >20 мм
• Окуляр - 18 мм
• Шаг юстировки на 100 м - 3.2 см
• Изображение - Тёплое-белый, Тёплое-чёрный, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Цифровой зум - 1x，2x，4x，6x
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч
• Вес (без аккумулятора и планки Б-2Л) - не более 410 г
• Размеры без платформы и без резиновых наглазников - не более 135х75х90
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до +50℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 600 / 800 / 1700
• Обнаружение человека / автомобиля / танка, м - 1200 / 1700 / 3500
