Тепловизионный прицел Грань-1Н 640-50

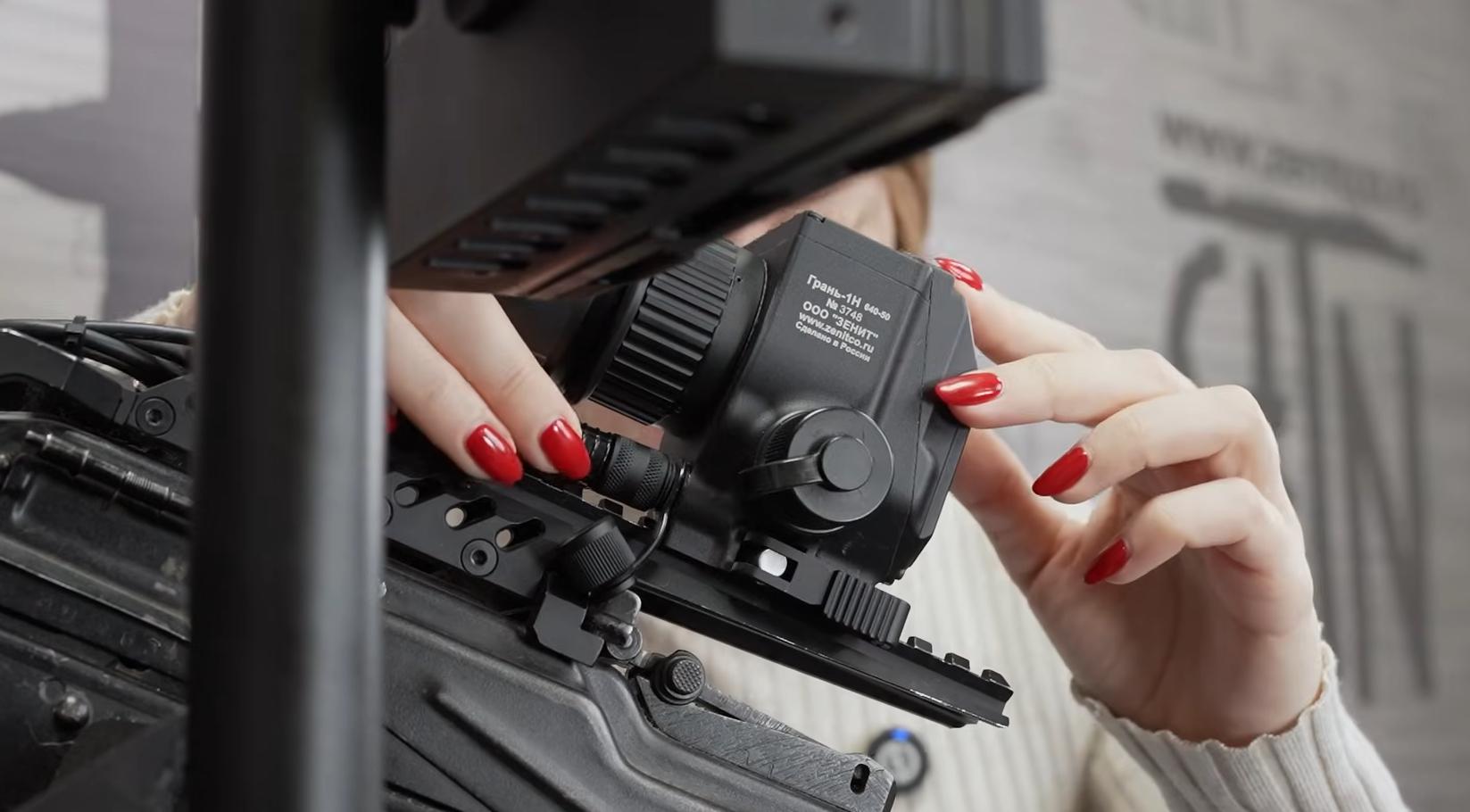

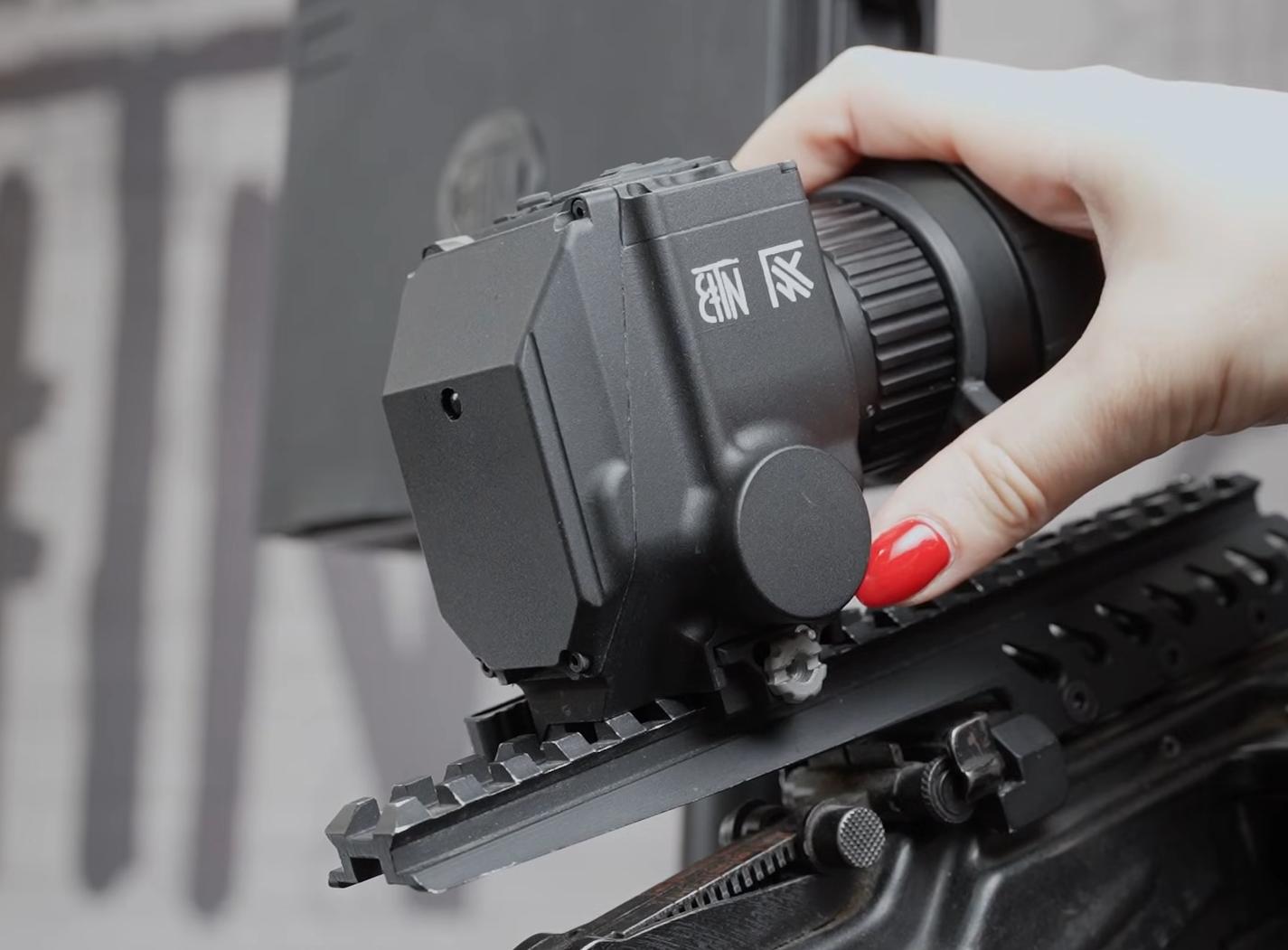

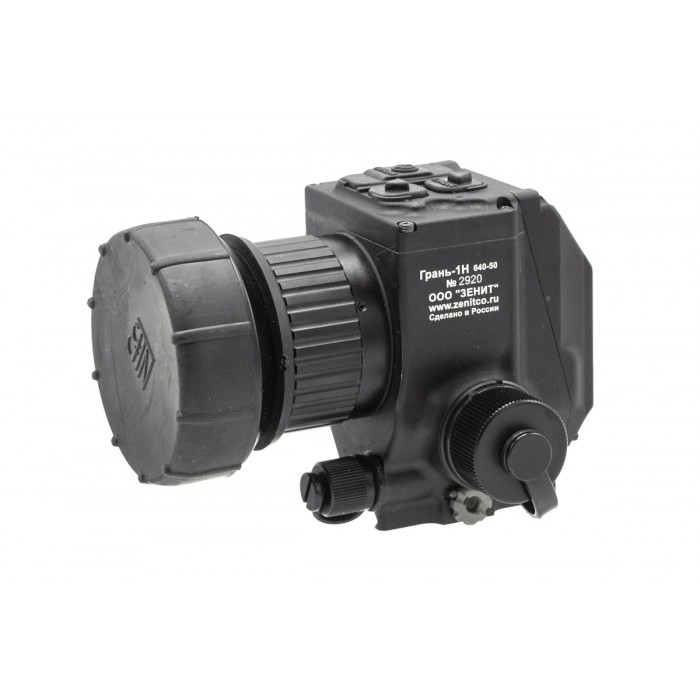

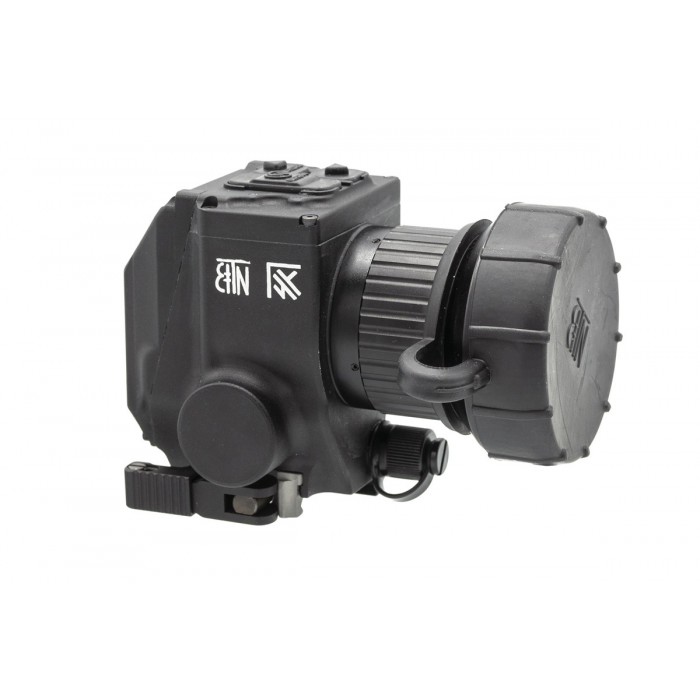

Тепловизионный прицельно-наблюдательный комплекс «Грань-1Н 640-50» представляет собой тепловизионный модуль без встроенного окуляра, предназначенный для работы совместно с внешним монитором 8″ серии «Грань». Устройство используется для наблюдения и прицельной стрельбы в условиях ограниченной видимости, когда необходимо выводить изображение на отдельный экран. Такая компоновка позволяет гибко организовать рабочее место оператора и размещать дисплей в удобной позиции.

Ключевые отличия и функции

• Тепловизионная матрица с разрешением 640×512 и шагом пикселя 12 мкм обеспечивает детализированное изображение тепловых объектов
• Частота обновления до 60 Гц формирует плавную картинку и облегчает наблюдение за движущимися целями
• Несколько цветовых режимов отображения позволяют адаптировать изображение под разные условия наблюдения
• Режим «картинка в картинке» выводит увеличенную область цели с сохранением основной сцены
• Набор прицельных сеток с возможностью выбора цвета помогает настроить отображение под индивидуальные предпочтения стрелка
• Поддержка первой и второй фокальной плоскости позволяет изменять поведение сетки при увеличении изображения
• Цифровой зум с несколькими ступенями увеличения расширяет возможности наблюдения на дальних дистанциях
• Встроенный цифровой компас отображает вертикаль, горизонталь и крен для контроля положения прибора
• Передача изображения по Wi-Fi и запись фото и видео позволяют фиксировать наблюдение и выводить картинку на внешние устройства
• Компактный корпус с защитой IP67 и рабочим диапазоном температур от −20 до +50 °C рассчитан на эксплуатацию в сложных погодных условиях

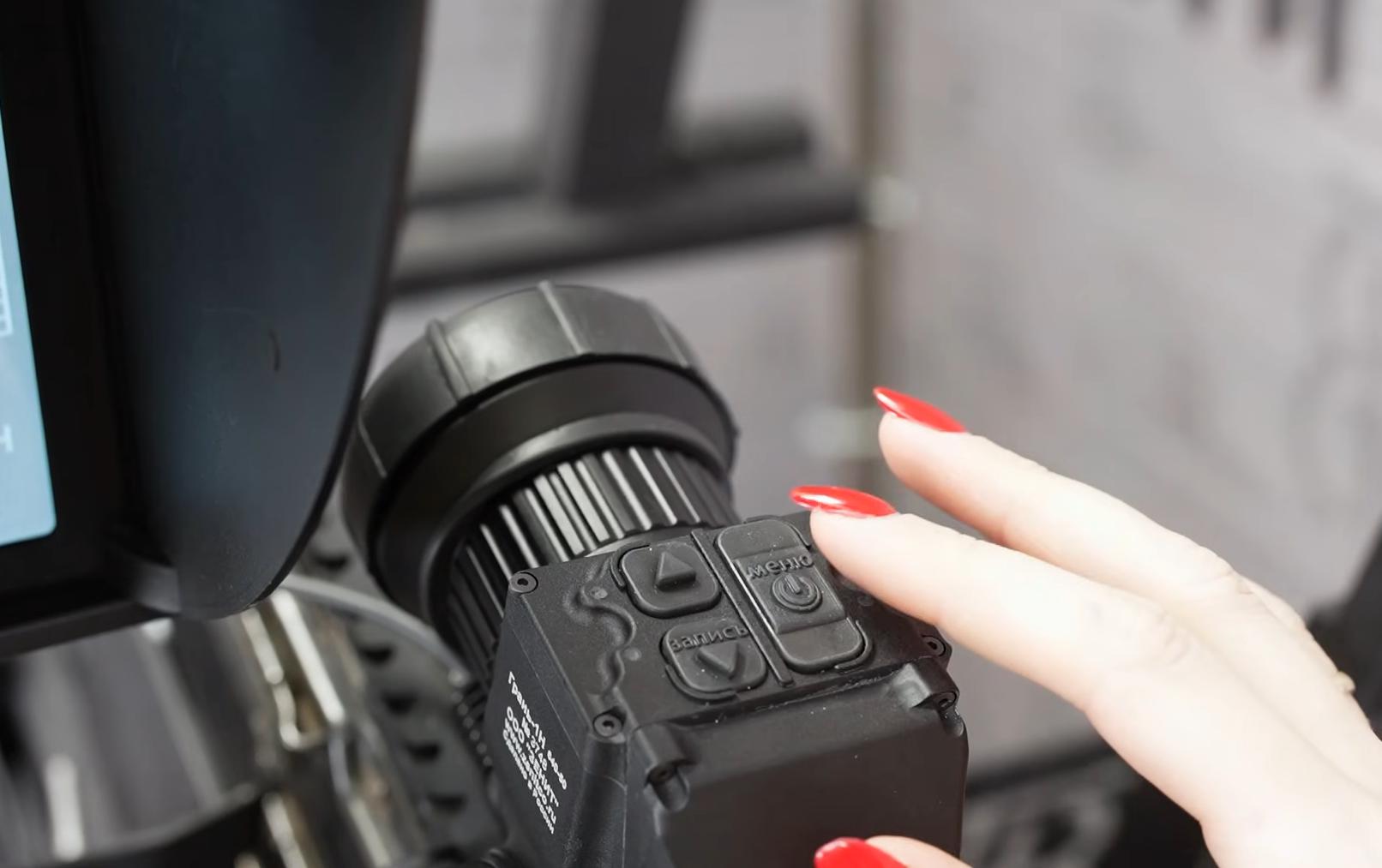

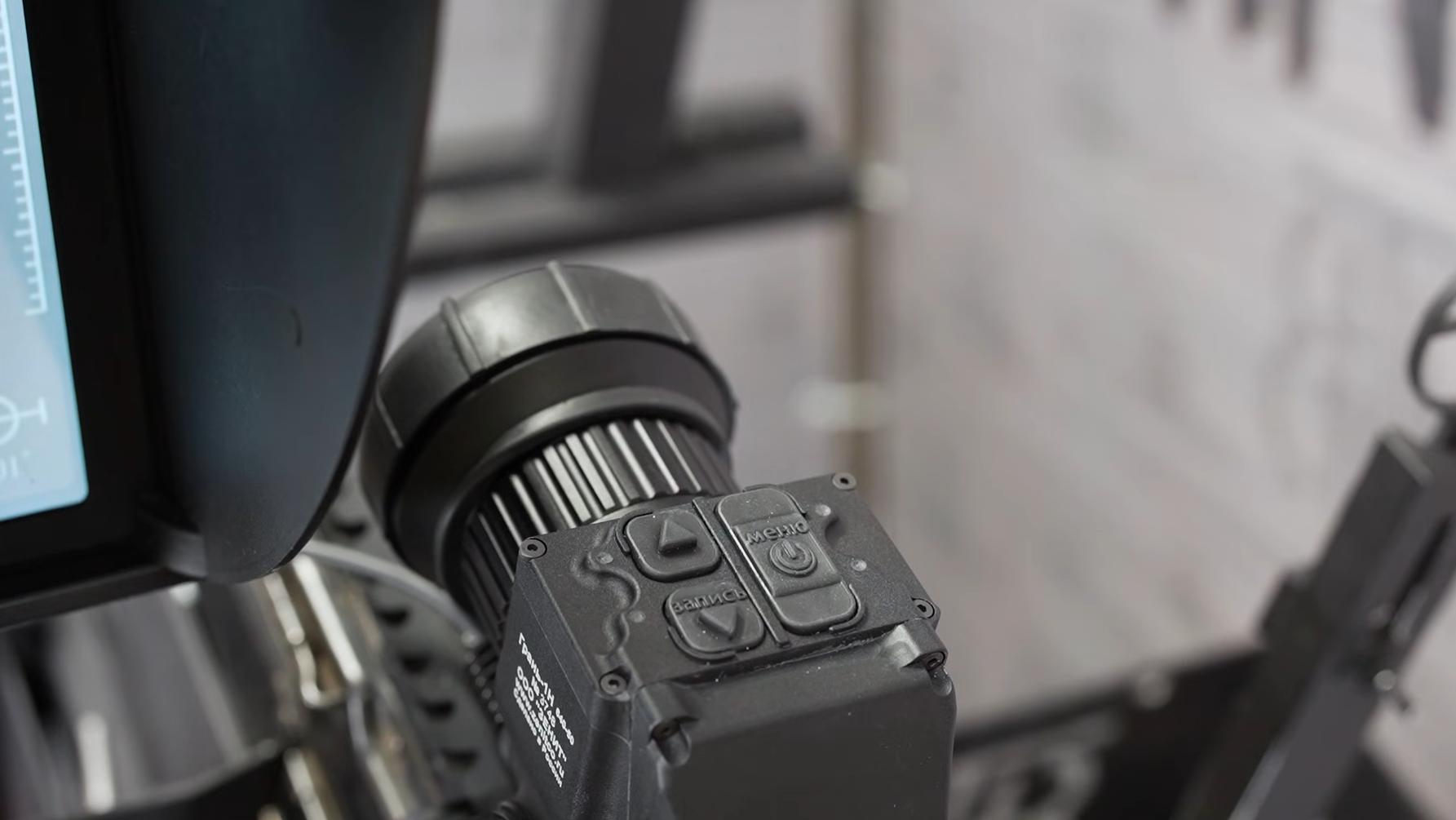

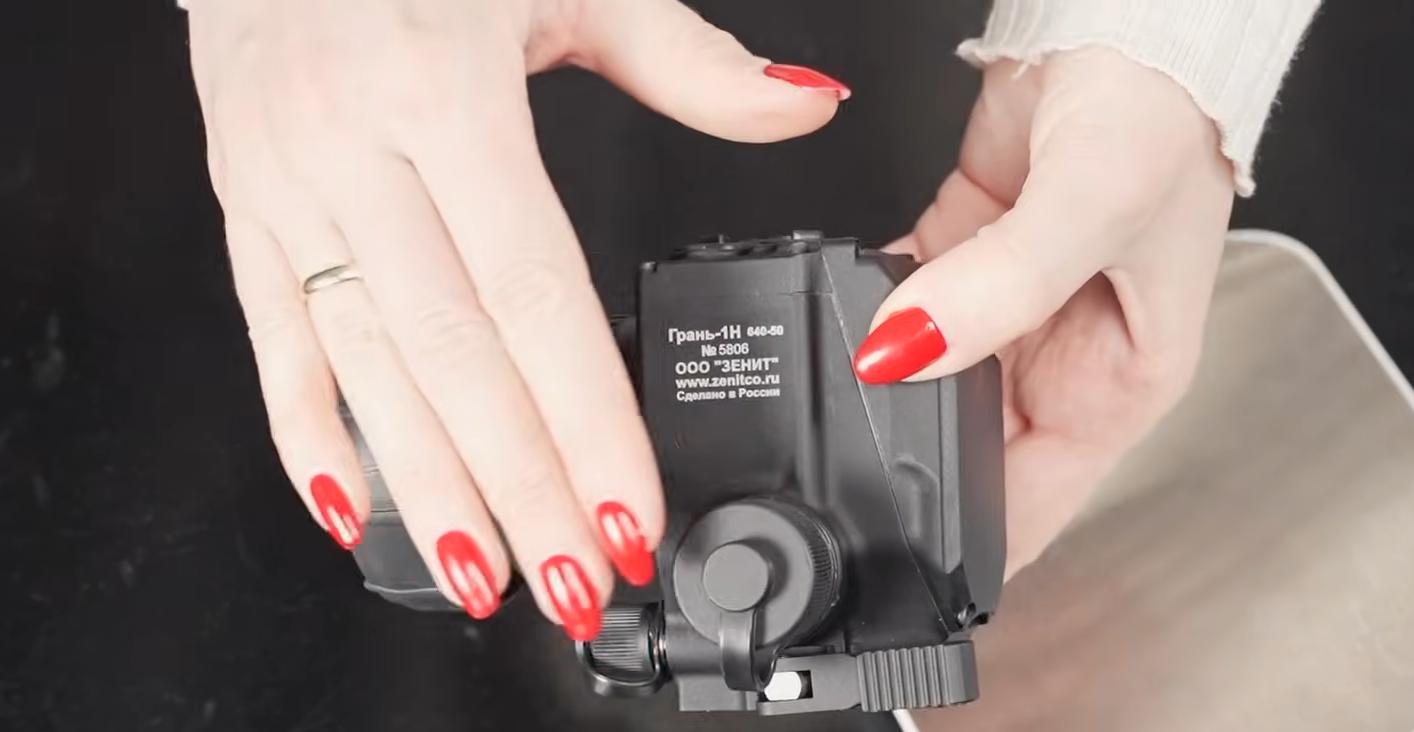

На корпусе предусмотрен светодиодный индикатор, отображающий состояние прибора. При включении индикатор загорается, сигнализируя о работе системы, а его отсутствие указывает на выключенное состояние. Простая визуальная индикация позволяет быстро определить активность устройства без обращения к дополнительным настройкам.

Основой системы служит болометрическая матрица с шагом пикселя 12 мкм и разрешением 640×512. Частота обновления изображения достигает 60 Гц, что обеспечивает плавную передачу движения и позволяет уверенно наблюдать динамичные объекты. Такая конфигурация матрицы формирует стабильное тепловизионное изображение и облегчает обнаружение источников тепла на фоне окружающей среды.

Для адаптации изображения предусмотрено несколько режимов отображения, включая «тёплое-чёрный», «тёплое-белый» и два цветовых варианта визуализации. Дополнительные сценарии обработки изображения предназначены для различных условий наблюдения: стандартный режим, работа на открытой местности, а также режимы для снега и дождя. Режим «картинка в картинке» выводит увеличенный участок изображения с дублированием прицельной метки, что упрощает точное наведение на цель.

В системе реализовано несколько типов тепловизионной прицельной сетки, включая крест, стрелку, стандартную конфигурацию и другие варианты. Пользователь может выбрать цвет сетки из нескольких доступных оттенков для лучшего контраста с фоном. Поддерживается работа с различными фокальными плоскостями: при выборе первой сетка масштабируется вместе с изображением, а при использовании второй её размер остаётся постоянным независимо от увеличения.

Функциональные возможности включают цифровой зум с несколькими ступенями увеличения, встроенный цифровой компас с отображением вертикали, горизонтали и крена, а также поддержку записи фото и видео. Передача изображения по Wi-Fi позволяет выводить видеопоток на совместимые устройства и использовать систему для дистанционного наблюдения или фиксации происходящего.

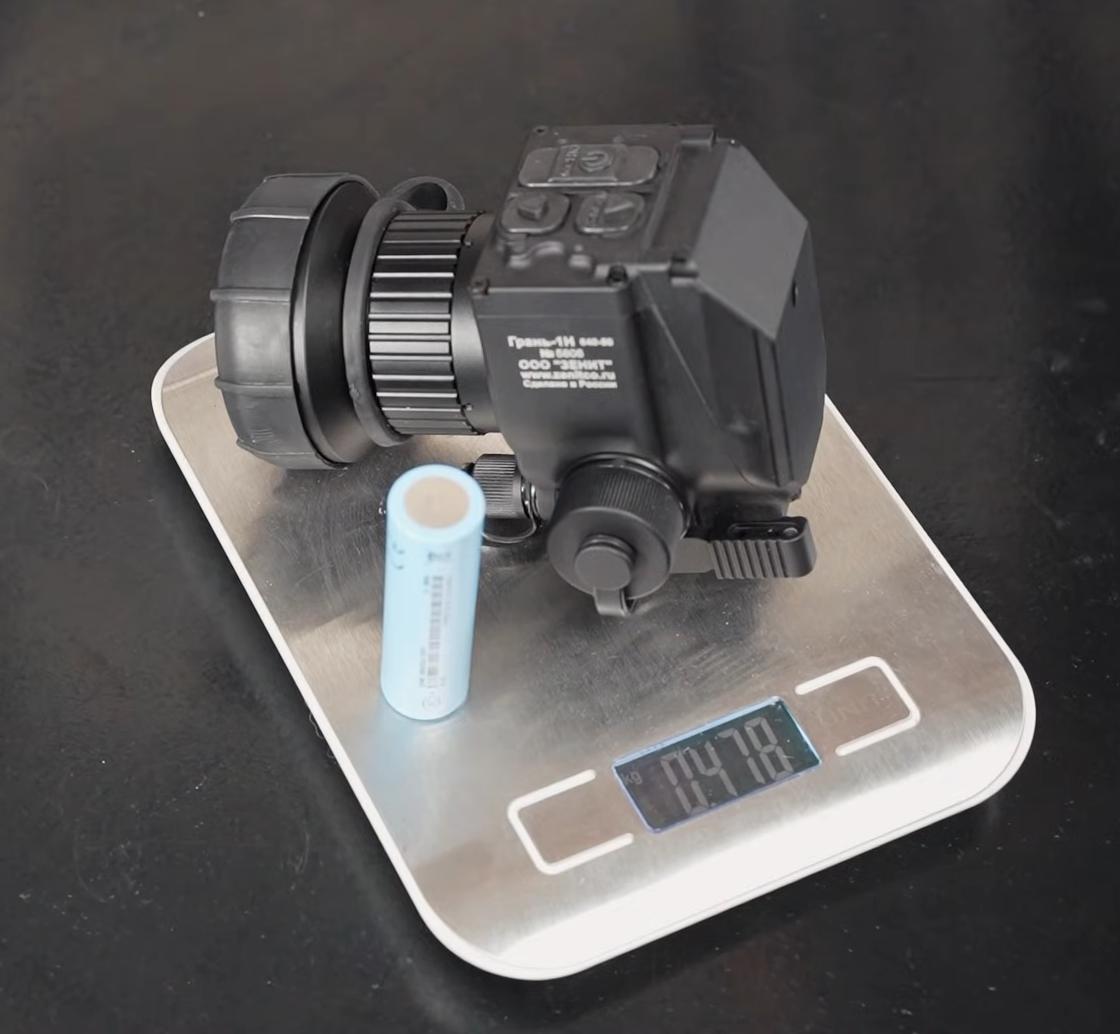

Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В. Время автономной работы при отключённом модуле Wi-Fi превышает шесть часов, что обеспечивает длительное использование без необходимости частой замены источника питания и делает систему удобной для продолжительных наблюдательных задач.

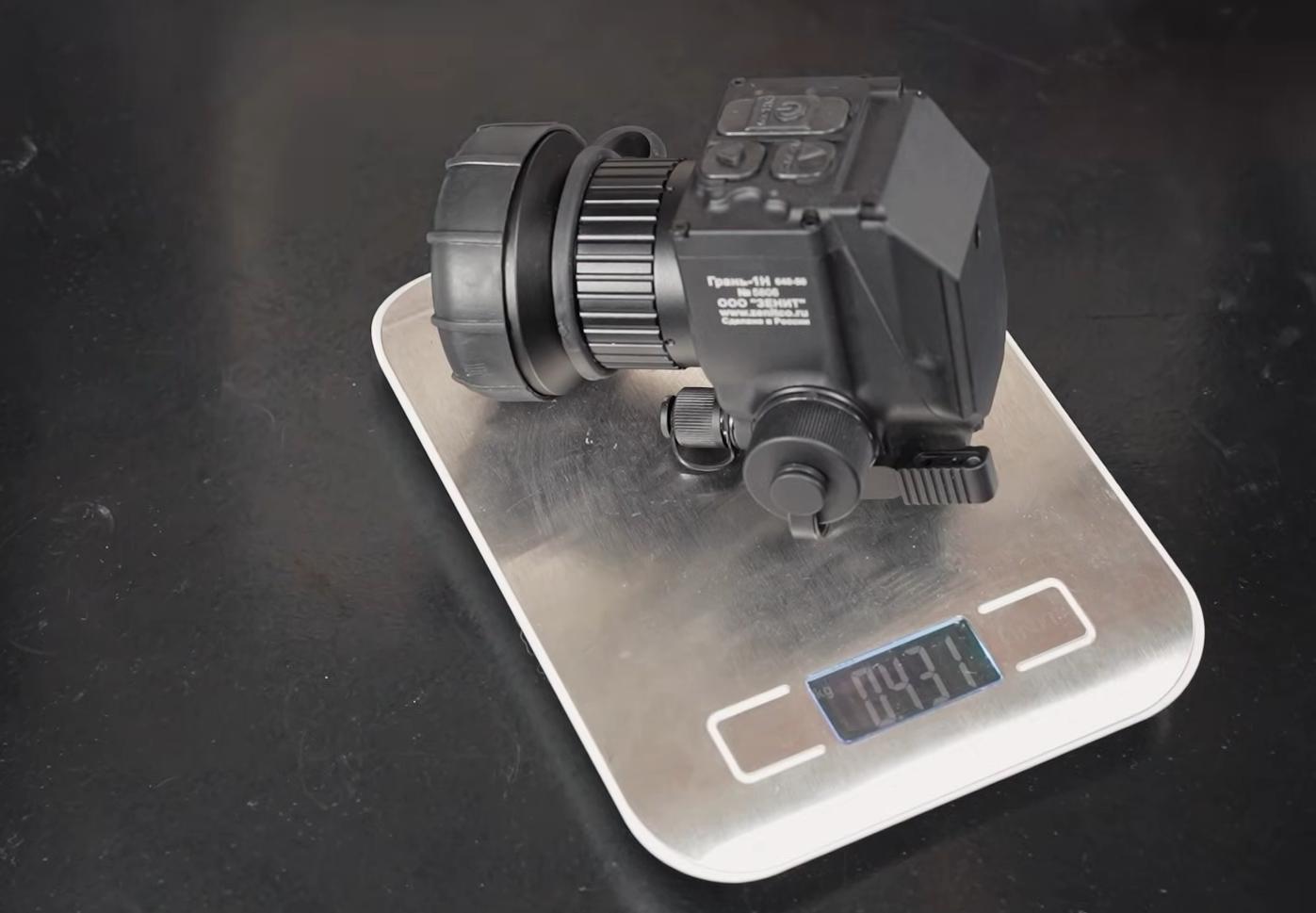

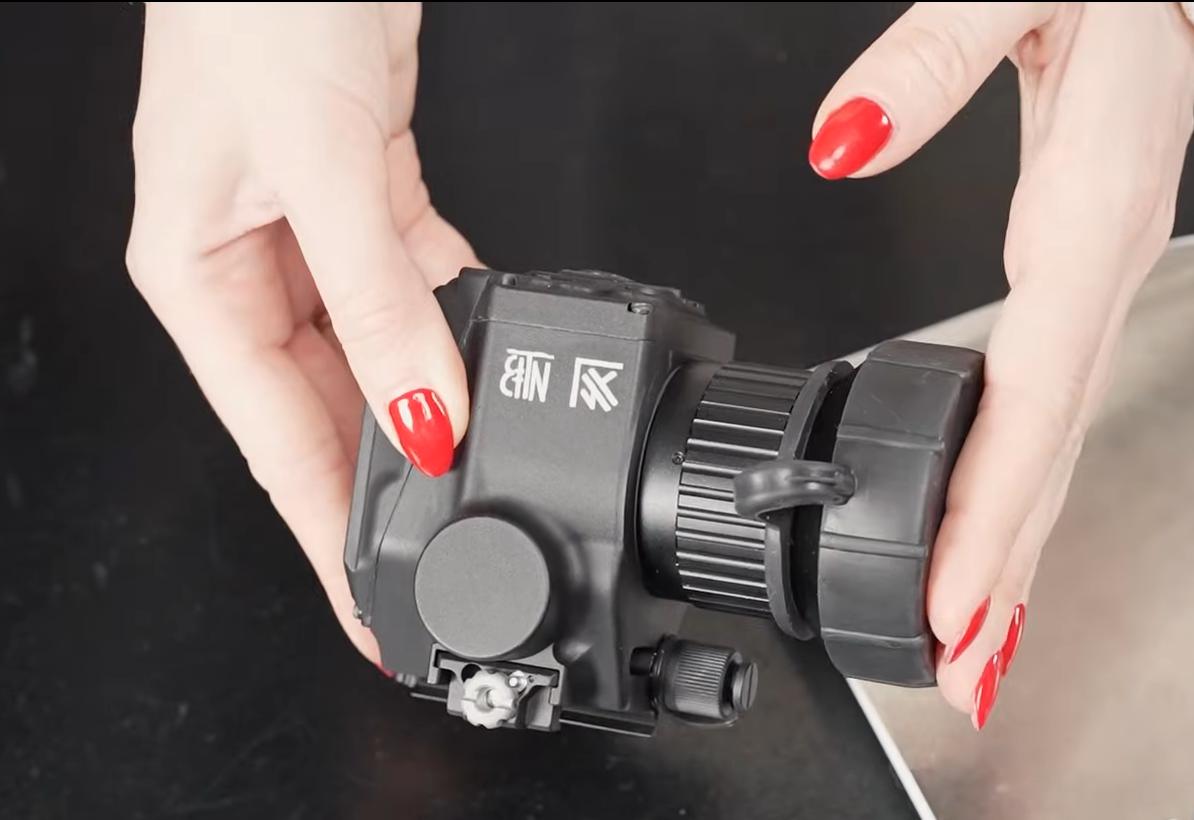

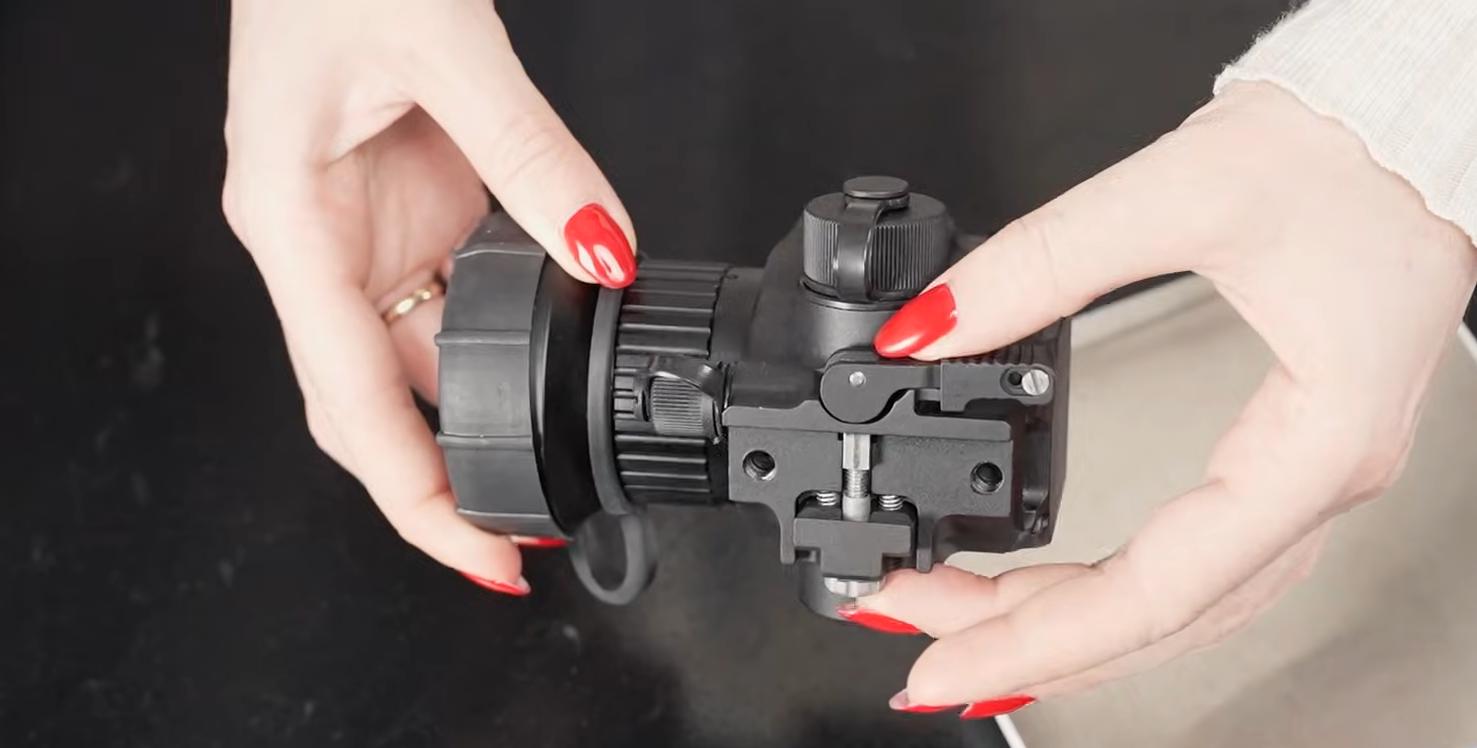

Конструкция отличается компактными размерами и небольшой массой. Вес без аккумулятора и платформы составляет не более 490 г, а габариты не превышают 83×90×118 мм без платформы и резиновых наглазников. Такие параметры упрощают установку оборудования и позволяют использовать его в различных конфигурациях.

Корпус рассчитан на эксплуатацию в сложных условиях. Степень защиты IP67 предотвращает попадание пыли и влаги внутрь конструкции, а рабочий температурный диапазон от −20 до +50 °C позволяет использовать прибор в разных климатических зонах без потери работоспособности.

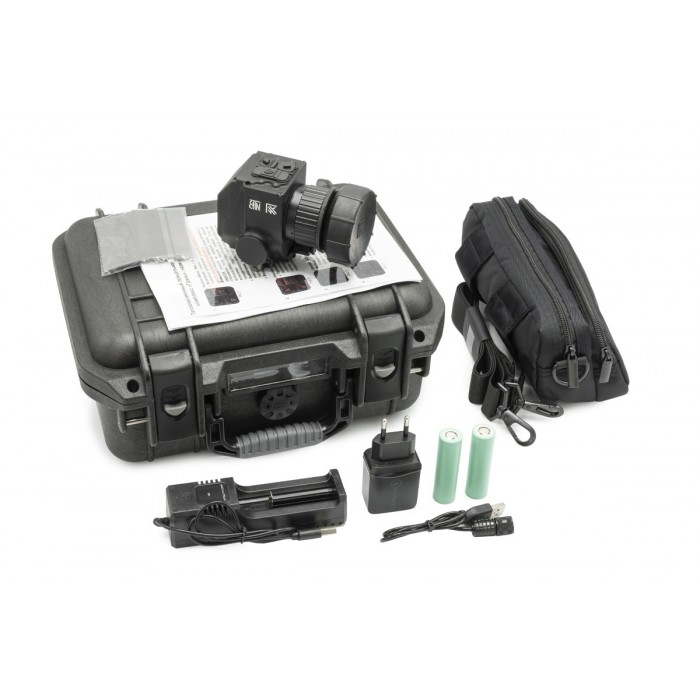

Комплектация

• Тепловизионный прицел Грань-1Н - 1 шт.
• Короб (упаковка) - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Салфетка для протирания линз - 1 шт.
• Чехол - 1 шт.
• Плечевой ремень для переноски чехла - 1 шт.
• Зарядное устройство - 1 шт.
• Шнур соединительный с выходом USB для подключения к компьютеру - 1 шт.
• Аккумуляторная батарея типа 18650 - 2 шт.
• Краткое руководство по эксплуатации - 1 шт.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Изображение - Тёплое-чёрный, Тёплое-белый, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий
• Фокальная плоскость - (1 или 2)
• Цифровой зум - не более 1x (3,5), 2x (7)4 x (14), 6x (21)
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч
• Вес (без аккумулятора и платформы) - не более 490 г
• Размеры без платформы и без резиновых наглазников - не более (83 × 90 × 118) мм
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до 50℃
