Тепловизионный прицельный комплекс Грань-1 640-75-22

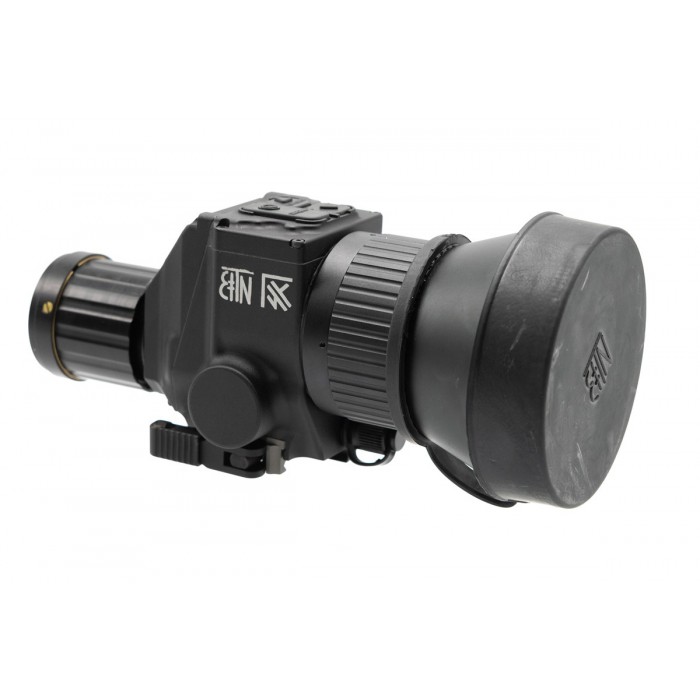

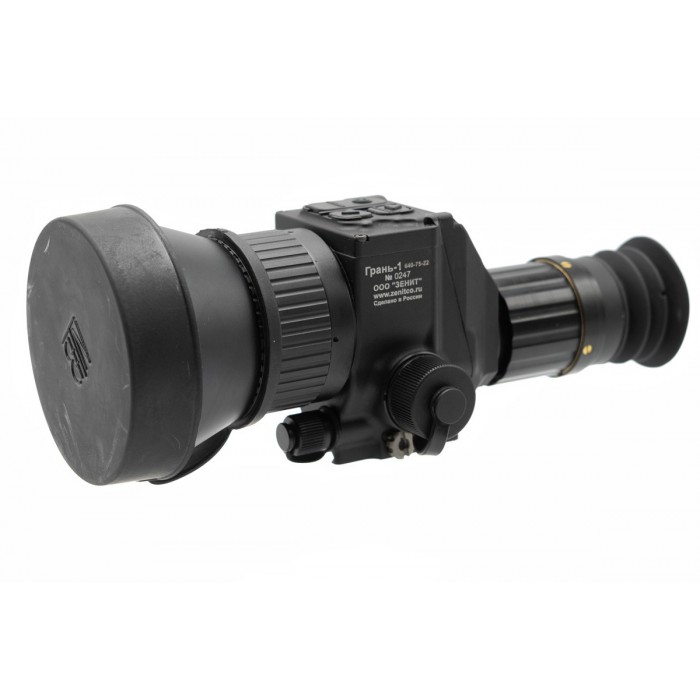

Тепловизионный прицельно-наблюдательный комплекс ГРАНЬ-1 640-75-22 представляет собой лёгкий, компактный и энергоэффективный тепловизионный прицел, предназначенный для наблюдения и прицеливания в условиях ограниченной видимости, полной темноты и неблагоприятных погодных факторов. Прибор сочетает небольшие габариты с функциональностью, необходимой для стабильной работы в полевых условиях, обеспечивая уверенное получение теплового изображения и удобство эксплуатации при длительном использовании.

Ключевые отличия и функции

• Матрица 640×512 с шагом пикселя 12 мкм обеспечивает детализированное тепловизионное изображение.
• Частота обновления до 50 Гц сохраняет плавность при наблюдении движущихся целей.
• Германиевый объектив 75 мм со светосилой F1.0 рассчитан на работу на средних и дальних дистанциях.
• Оптическое увеличение 4,8× дополняется цифровым зумом до 6× для детального наблюдения.
• Поле зрения 7,2×6° обеспечивает баланс между обзором и увеличением.
• Микродисплей 1024×768 формирует чёткое изображение с несколькими цветовыми палитрами.
• Режим «картинка в картинке» с дублированием прицельной метки для точного наведения.
• Передача изображения по Wi-Fi и запись фото и видео во встроенном режиме.
• Питание от аккумулятора 18650 с временем работы более 6 часов без Wi-Fi.
• Корпус с защитой IP67 рассчитан на эксплуатацию при температуре от −20 до +50 °C.

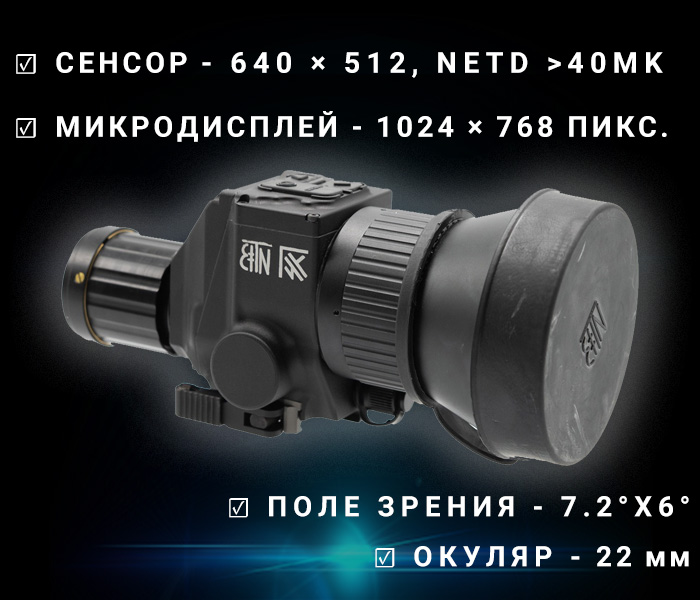

Устройство оснащено быстросъёмным креплением на планку Пикатинни, что позволяет быстро устанавливать и снимать оптику без изменения настроек. Тепловизионный сенсор с разрешением 640×512 и шагом пикселя 12 мкм формирует детализированное изображение, позволяя различать объекты по температурному контрасту даже при сложной фоновой обстановке. Частота обновления до 50 Гц обеспечивает плавную передачу движения без заметных задержек, что особенно важно при сопровождении движущихся целей. Германиевая линза диаметром 75 мм и оптическое увеличение 4,8× ориентированы на работу на средних и дальних дистанциях, а поле зрения 7,2×6° обеспечивает точную концентрацию на удалённых объектах. Чувствительность сенсора более 40 mK способствует обнаружению слабых тепловых различий, повышая информативность изображения.

Микродисплей с разрешением 1024×768 формирует чёткую картинку с корректной передачей деталей. Пользователь может выбрать различные цветовые палитры отображения, включая тёплое-чёрное, тёплое-белое и цветовые режимы, что позволяет адаптировать изображение под окружающие условия. Реализована функция «картинка в картинке» с дублированием прицельной метки, позволяющая увеличить центральную часть изображения без потери контроля над общей сценой. Предусмотрены заводские сценарии работы, включая режимы для улицы, зимних и летних условий, что упрощает настройку прибора без необходимости ручной корректировки параметров.

Оптика поддерживает различные варианты прицельных сеток и цветов отображения, а также работу в первой или второй фокальной плоскости, что расширяет возможности индивидуальной настройки. Цифровой зум до 6× позволяет дополнительно увеличивать изображение при наблюдении удалённых объектов. Встроенный цифровой компас отображает положение по вертикали, горизонтали и крену, помогая ориентироваться на местности. Передача изображения по Wi-Fi и функции записи фото и видео позволяют сохранять результаты наблюдения или передавать изображение на внешние устройства в режиме реального времени.

Питание осуществляется от аккумулятора формата 18650 напряжением 3,7 В, обеспечивающего автономную работу более 6 часов при отключённом Wi-Fi. Масса прибора без аккумулятора и планки крепления не превышает 740 г, что сохраняет баланс оружия при длительном использовании. Корпус защищён по стандарту IP67 и рассчитан на эксплуатацию при температурах от −20℃ до +50℃. Конструкция сохраняет работоспособность при воздействии влаги и пыли, что делает устройство пригодным для применения в сложных климатических условиях. Возможности обнаружения достигают 2500 м для человека, 5500 м для автомобиля и до 6000 м для крупной техники, а дистанции распознавания составляют соответственно 1300, 2200 и 2500 м, что позволяет эффективно использовать прибор при наблюдении и ведении стрельбы на значительных расстояниях.

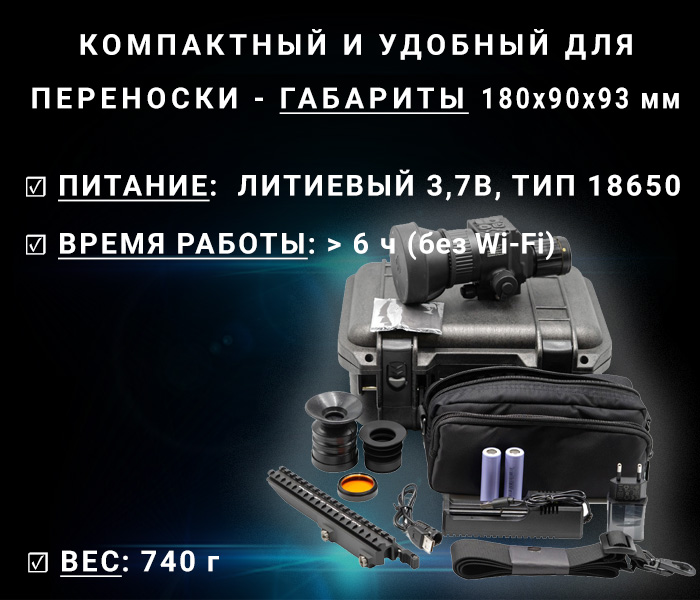

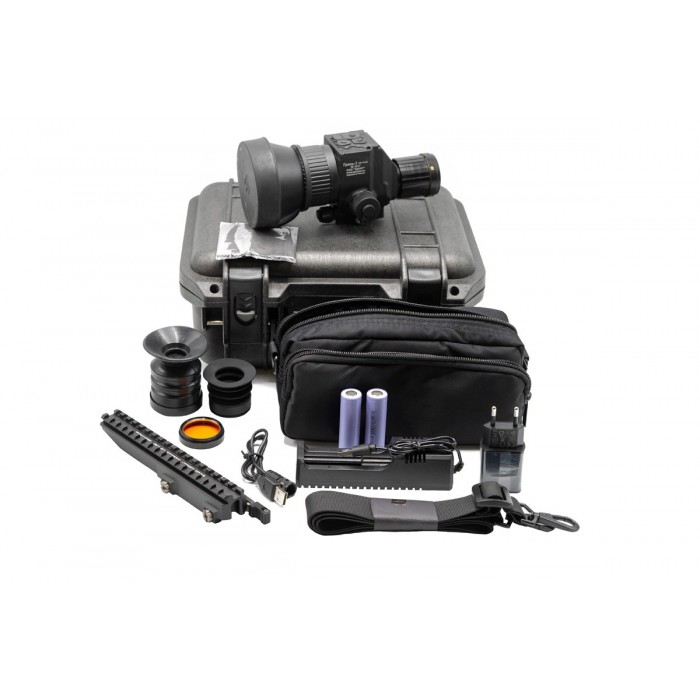

Комплектация

• Тепловизионный прицел "Грань-1" 640-75-22 - 1 шт.
• Короб (упаковка) - 1 шт.
• Чехол - 1 шт.
• Кронштейн быстросъёмный Б-14* - 1 шт.
• Шнур соединительный с выходом USB для подключения к компьютеру - 1 шт.
• Зарядное устройство - 1 шт.
• Аккумуляторная батарея типа 18650 - 2 шт.
• Наглазник резиновый - 2 шт.
• Светофильтр - 1 шт.
• Салфетка для протирания линз - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Краткое руководство по эксплуатации - 1 шт.

* По требованию заказчика может комплектоваться:

• креплениями Б-5У, Б-5В, Б-5ВУ;
• боковым кронштейном Б-13, Б-13П. Б-13Н, Б-13К;
• комплект ЗИП в соответствии с заявкой заказчика.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 50 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Микродисплей (разрешение) - 1024 × 768
• Фокусное расстояние линзы объектива - 26.7мм / F1.0
• Поле зрения - 7,2 X 6°
• Оптическое приближение - 4,8 x
• Германиевая линза - 75 мм
• Корректировка диоптрий - -5, +2
• Фокусное расстояние окуляра - >20 мм
• Окуляр - 22 мм
• Шаг юстировки на 100 м - 1 см
• Изображение - Тёплое-чёрный, Тёплое-белый, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Зима, Лето
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Фокальная плоскость - 1 или 2
• Цифровой зум - 1x，2x，4x，6x
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч
• Вес (без аккумулятора и планки Б-2Л) - не более 740 г
• Размеры без платформы и без резиновых наглазников - не более 180х90х93
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -20℃ до +50℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 1300 / 2200 / 2500
• Обнаружение человека / автомобиля / танка, м - 2500 / 5500 / 6000
