Тепловизионный прицельный комплекс Грань-1 640-25-18

Тепловизионный прицельно-наблюдательный комплекс ГРАНЬ-1 640-25-18 представляет собой лёгкий, компактный и энергоэффективный тепловизионный прицел, рассчитанный на использование в различных условиях наблюдения и прицеливания. Конструкция ориентирована на снижение массы и удобство эксплуатации без потери функциональности, что делает устройство удобным при длительной работе и переноске. Компактные габариты и продуманная эргономика позволяют использовать прибор как в статических, так и в динамичных сценариях, сохраняя стабильность изображения и комфорт пользователя.

Ключевые отличия и функции

• Высокая детализация изображения благодаря сенсору 640×512 с шагом пикселя 12 мкм обеспечивает уверенное обнаружение целей
• Плавная картинка без рывков за счёт частоты обновления до 60 Гц упрощает наблюдение за движущимися объектами
• Светосильный объектив 26,7 мм F1.0 с германиевой линзой повышает эффективность работы в сложных погодных условиях
• Широкое поле зрения до 17°×12° облегчает поиск цели и контроль окружающей обстановки
• Функция «картинка в картинке» увеличивает центральную область изображения с сохранением общего обзора
• Выбор цветовых палитр и прицельных сеток позволяет адаптировать отображение под разные условия наблюдения
• Поддержка первой и второй фокальной плоскости обеспечивает гибкую настройку прицеливания
• Цифровой зум до 6× расширяет возможности распознавания удалённых объектов
• Передача изображения по Wi-Fi и запись фото и видео позволяют фиксировать и передавать наблюдение в реальном времени
• Компактный корпус с защитой IP67 и рабочим диапазоном температур от −40℃ до +60℃ обеспечивает надёжную эксплуатацию в любых условиях

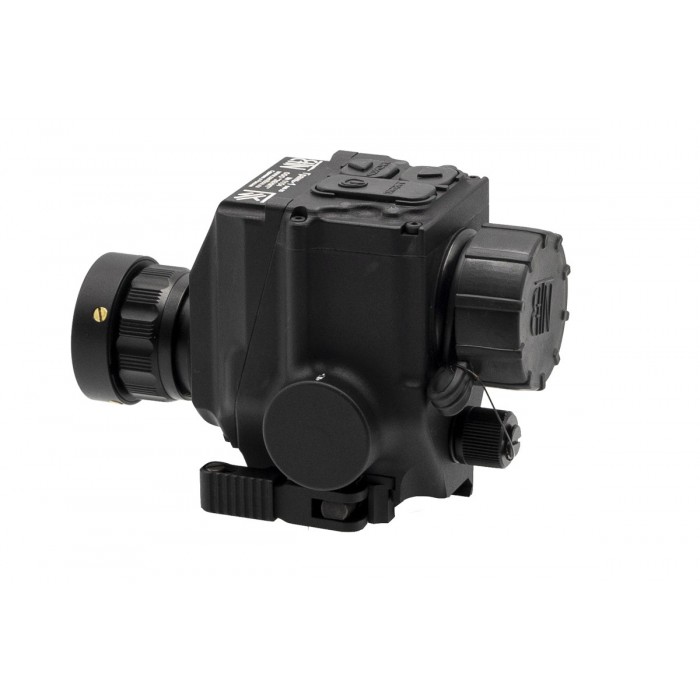

Прицел оснащён системой крепления, позволяющей устанавливать его на оружие при помощи быстросъёмного крепления на планку Пикатинни, а также использовать совместно со шлемом или каской. Такая универсальность расширяет варианты применения и даёт возможность адаптировать устройство под различные задачи наблюдения. Тепловизионный сенсор с разрешением 640×512 и шагом пикселя 12 мкм формирует детализированное изображение, а частота обновления до 60 Гц обеспечивает плавную передачу движущихся объектов без заметных задержек.

Температурная чувствительность более 40 mK позволяет уверенно различать цели даже при слабом тепловом контрасте. Германиевая линза с фокусным расстоянием объектива 26,7 мм и светосилой F1.0 обеспечивает эффективную работу в широком диапазоне условий наблюдения, сохраняя баланс между обзором и детализацией. Поле зрения до 17°×12° облегчает поиск целей, а базовое оптическое увеличение около 1,05× сохраняет естественное восприятие пространства.

Оптическая часть дополнена окуляром 18 мм с фокусным расстоянием более 20 мм и диоптрийной корректировкой от −5 до +3, что позволяет адаптировать изображение под индивидуальные особенности зрения пользователя. Шаг юстировки 3,2 см на 100 м обеспечивает точную настройку прицельной точки. Пользователь может выбрать различные цветовые палитры отображения, включая тёплое-белый, тёплое-чёрный и два многоцветных режима, а также использовать предустановленные сценарии работы для улицы, снега и дождя.

Функция «картинка в картинке» увеличивает центральную область с дублированием прицельной метки, сохраняя общий обзор. Доступны различные варианты сеток и их цветового оформления, а поддержка первой и второй фокальной плоскости позволяет выбрать удобный режим отображения прицельных элементов.

Устройство поддерживает цифровое увеличение до 6×, оснащено цифровым компасом с отображением вертикали, горизонтали и крена, а также функциями передачи изображения по Wi-Fi и записи фото и видео. Это расширяет возможности документирования наблюдений и удалённого контроля изображения. Питание осуществляется от одного аккумулятора формата 18650 напряжением 3,7 В, обеспечивающего более 6 часов автономной работы при отключённом беспроводном модуле.

Масса прибора без аккумулятора и планки Б-2Л составляет не более 385 г, а размеры не превышают 116×82×83 мм, что облегчает использование и транспортировку. Корпус соответствует классу защиты IP67 и рассчитан на эксплуатацию в диапазоне температур от −40℃ до +60℃, сохраняя работоспособность в сложных погодных условиях. Дальность обнаружения человека достигает 1200 м, автомобиля — 1700 м, танка — 3500 м, при этом распознавание целей возможно на дистанциях до 600, 800 и 1700 м соответственно, что подтверждает эффективность модели при наблюдении на средних и дальних дистанциях.

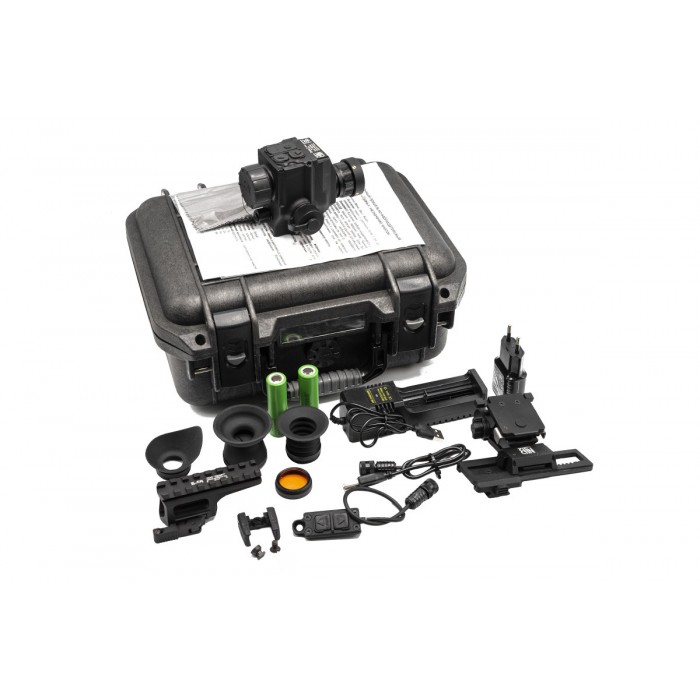

Комплектация

• Тепловизионный прицел "Грань-1" 640-25-18 - 1 шт.
• Контейнер упаковочный - 1 шт.
• Кронштейн крепления тепловизора - 1 шт.
• Кабель коммутационный - 1 шт.
• Салфетка для протирки оптики - 1 шт.
• Чехол - 1 шт.
• Ремень плечевой для чехла - 1 шт.
• Кронштейн «Планка Б-5В»* - 1 шт.

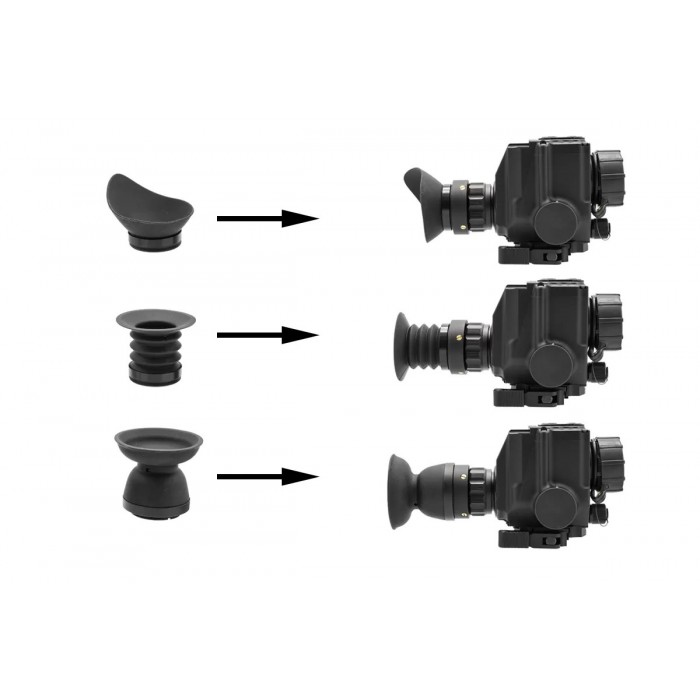

• Наглазник резиновый - 3 шт.
• Зарядное устройство - 1 шт.
• Элемент питания 18650 - 2 шт.

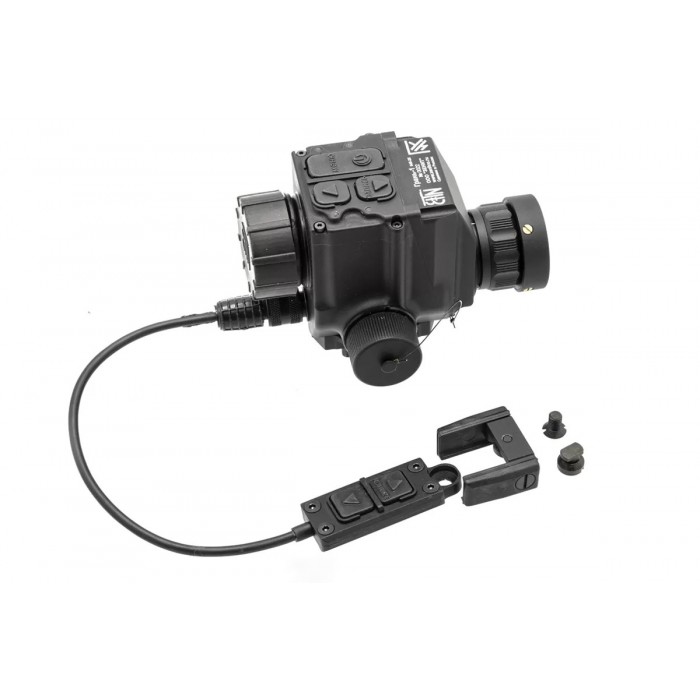

• Кнопка тактическая выносная «КВ-Грань» - 1 шт.
• Светофильтр - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Краткое руководство по эксплуатации - 1 шт.

* По требованию заказчика может комплектоваться:

• креплениями Б-5,Б-5У, Б-5ВУ;
• боковым кронштейном Б-13;
• может быть вложен комплект ЗИП.

Технические характеристики:

• Шаг пикселя - 12 мкм
• Разрешение - 640 × 512
• Частота кадров - До 60 Гц
• Температурная чувствительность тепловизионного сенсора (NETD) - >40mK
• Микродисплей (разрешение) - 1024 × 768
• Фокусное расстояние линзы объектива - 26.7мм / F1.0
• Поле зрения - не более 17 ° X не менее 12 °
• Оптическое приближение - 1,05 ± 0,05
• Германиевая линза - не менее 25 мм. и не более 27 мм.
• Корректировка диоптрий - -5, +3
• Фокусное расстояние окуляра - >20 мм
• Окуляр - 18 мм
• Шаг юстировки на 100 м - 3,2 см
• Изображение - Тёплое-белый, Тёплое-чёрный, Разноцветный-1, Разноцветный-2
• Картинка в картинке (КВК) - Присутствует с дублированием прицельной метки (точки)
• Сценарии - Заводские, На улице, Снег, Дождь
• Вид тепловизионной сетки - Крест, АК, Стрелка, Стандарт, Квадрат
• Цвет тепловизионной сетки - Черный, белый, зелёный,красный, синий.
• Фокальная плоскость - 1 или 2
• Цифровой зум - 1x，2x，4x，6x
• Цифровой компас - Вертикаль, Горизонталь, Крен
• Передача изображений по Wi-Fi - Есть
• Режим Видео/Фото - Есть
• Аккумулятор - 1 x 18650（3.7В）
• Время работы батареи (Wi-Fi отключен) - ＞6 ч
• Вес (без аккумулятора и планки Б-2Л) - не более 385 г
• Размеры без платформы и без резиновых наглазников - не более 116х82х83
• Влаго - пыле-защита - IP67
• Диапазон рабочей температуры - от -40℃ до +60℃
• Распознавание (возможность ведения стрельбы) человека / автомобиля / танка, м - 600 / 800 / 1700
• Обнаружение человека / автомобиля / танка, м - 1200 / 1700 / 3500
