Тепловизионный прицел Легат Кречет ЛПК-101

Прицельный комплекс «КРЕЧЕТ ЛПК-101», разработанный на базе тепловизионных прицелов серии «Кречет», предназначен для использования с пулемётами ПКМ, НСВ-12,7 «Утёс», «Корд» и их аналогами. Устройство работает в спектральном диапазоне 8–14 мкм, оснащается объективом с фокусным расстоянием 55 мм и относительным отверстием F/1.0, формирует изображение с помощью матрицы 640 × 512 пикселей с размером пикселя 12 мкм и обеспечивает фокусировку от 10 м. Поле зрения составляет не менее 7,9° × 6,3°, что позволяет уверенно контролировать наблюдаемый сектор и использовать комплекс в разных условиях применения.

Ключевые отличия и функции

• Матрица 640×512 пикселей с размером пикселя 12 мкм обеспечивает детализированное тепловизионное изображение.
• Рабочий спектральный диапазон 8–14 мкм позволяет эффективно обнаруживать тепловые объекты в любых условиях освещения.
• Объектив с фокусным расстоянием 55 мм и светосилой F/1.0 повышает чувствительность и качество картинки.
• Поле зрения не менее 7,9° × 6,3° обеспечивает удобное наблюдение на средних и дальних дистанциях.
• Дальность обнаружения человека достигает 1400 м, автомобиля — до 3400 м.
• Дальность распознавания человека до 350 м и автомобиля до 850 м для уверенной идентификации цели.
• Минимальная дистанция фокусировки от 10 м расширяет возможности работы на ближних дистанциях.
• Внешний TFT LCD монитор с диагональю 10 дюймов и разрешением не менее 1024×600 пикселей.
• Автономная работа от аккумулятора LiFePO4 до 24 часов без подзарядки.
• Защищённое исполнение с классом не ниже IPx6 и рабочим диапазоном температур от −25 до +50 °C.

Основное назначение комплекса — обеспечение прицельной стрельбы по малозаметным целям, включая БПЛА-бомбардировщики квадрокоптерного типа, безэкипажные катера, движимую технику и другие объекты, в любое время суток и при затруднённой видимости, в том числе в дождь, туман и дымку. Высокочувствительная тепловизионная система с эквивалентной шуму разностью температур не более 50 мК помогает получать контрастное изображение и сохранять информативность картинки в сложной обстановке.

Комплекс обеспечивает дальность обнаружения человека не менее 1400 м и автомобиля не менее 3400 м, а дальность распознавания человека и автомобиля составляет не менее 350 и 850 м соответственно. Эти параметры позволяют эффективно использовать прибор там, где требуется стабильное наблюдение и уверенное наведение на цель.

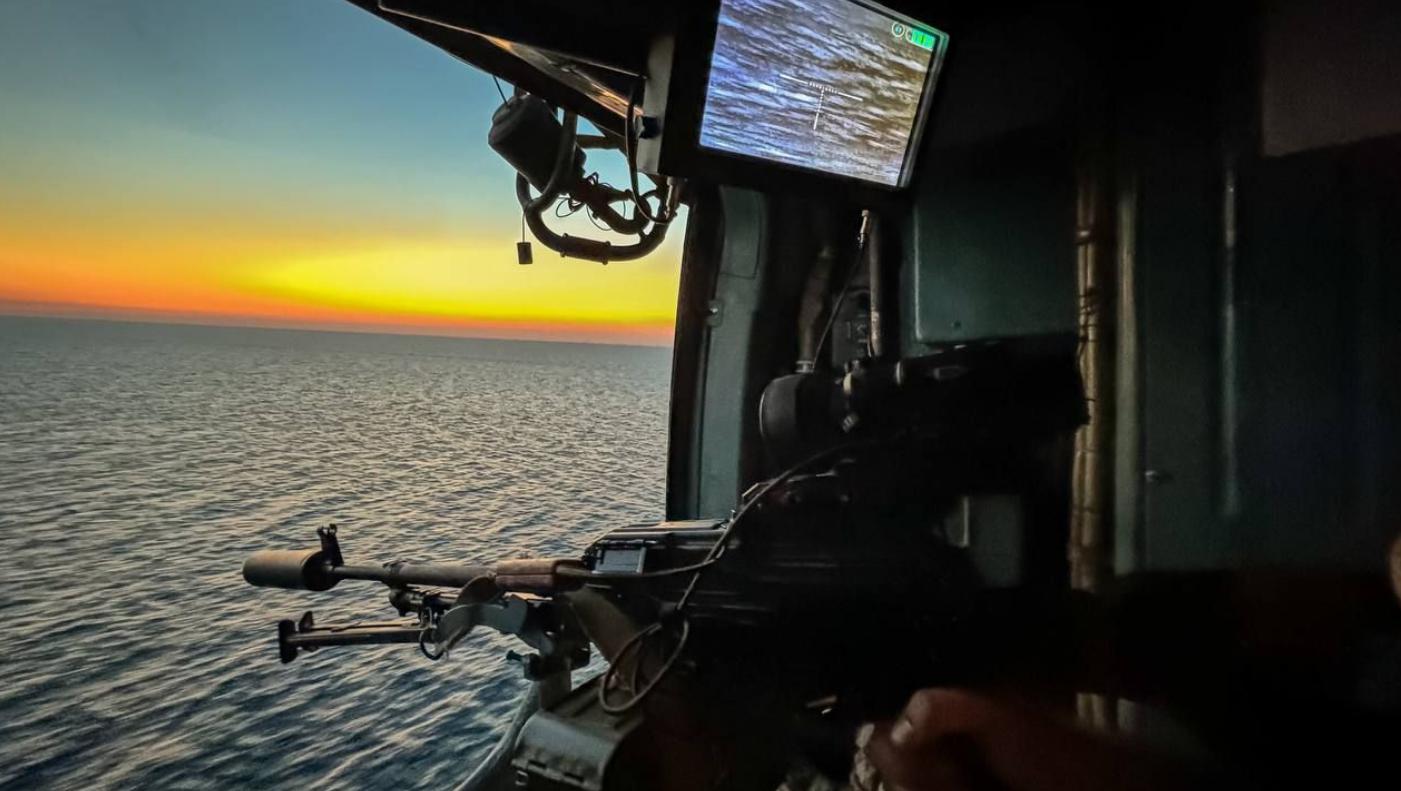

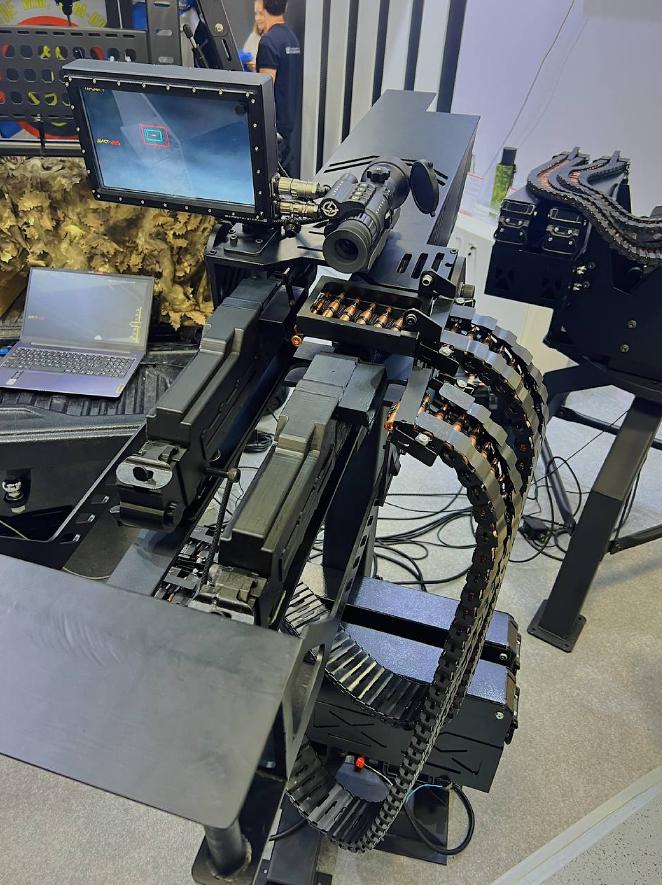

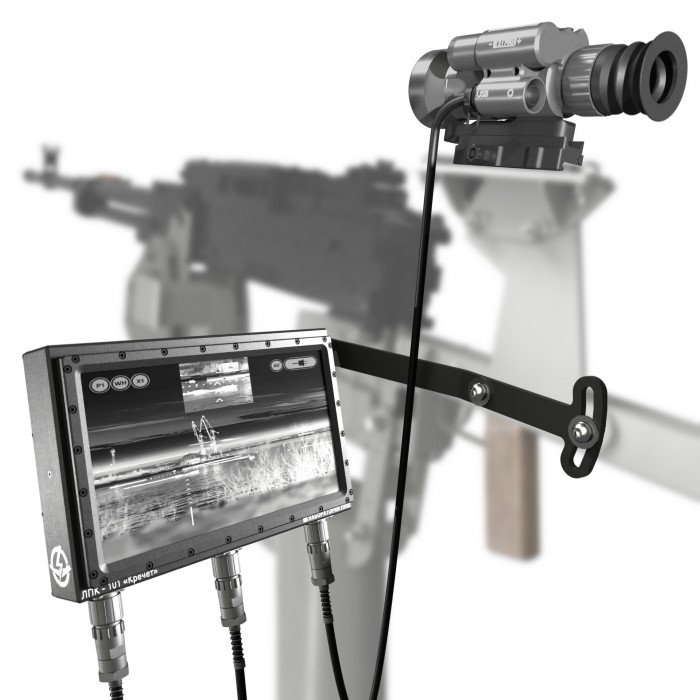

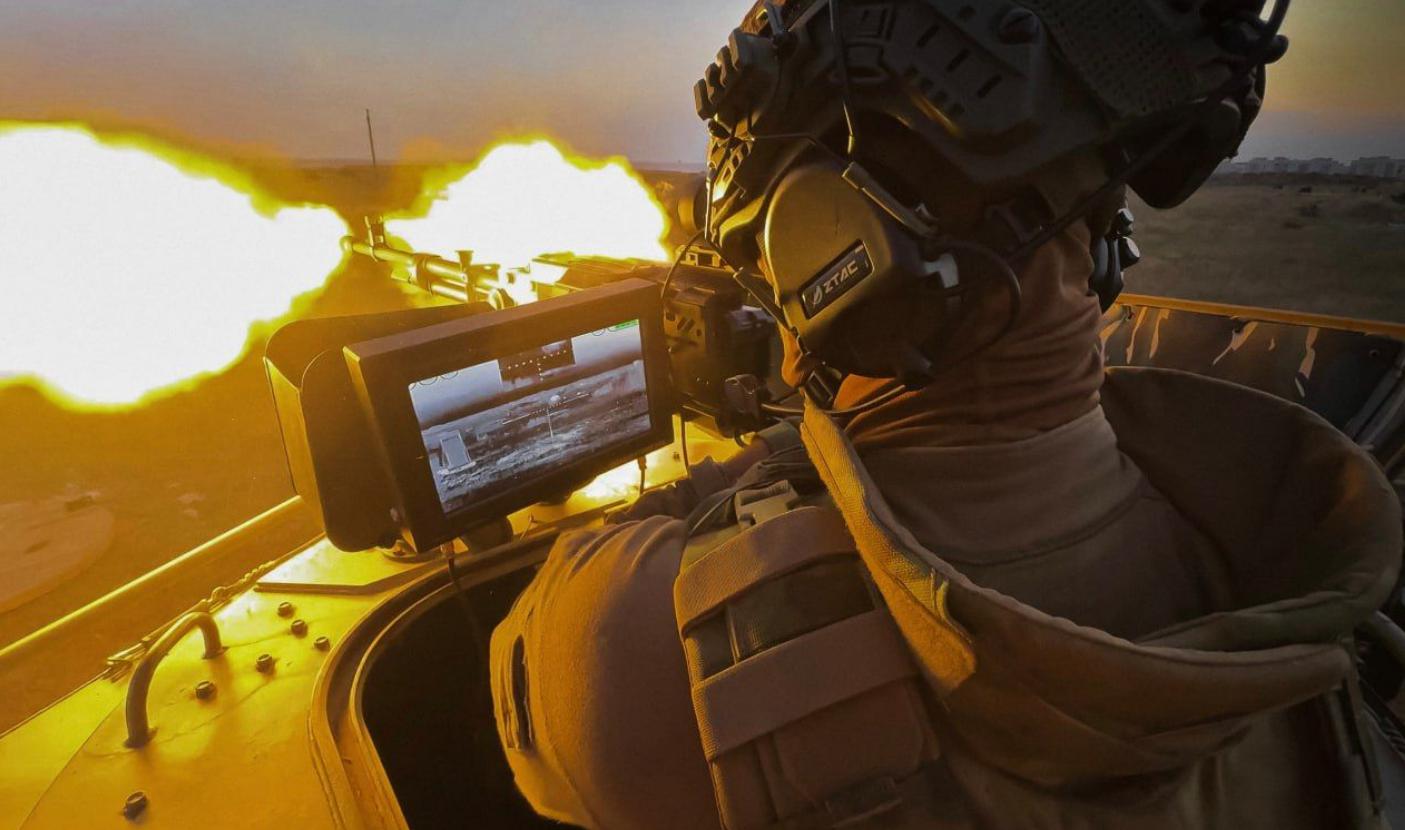

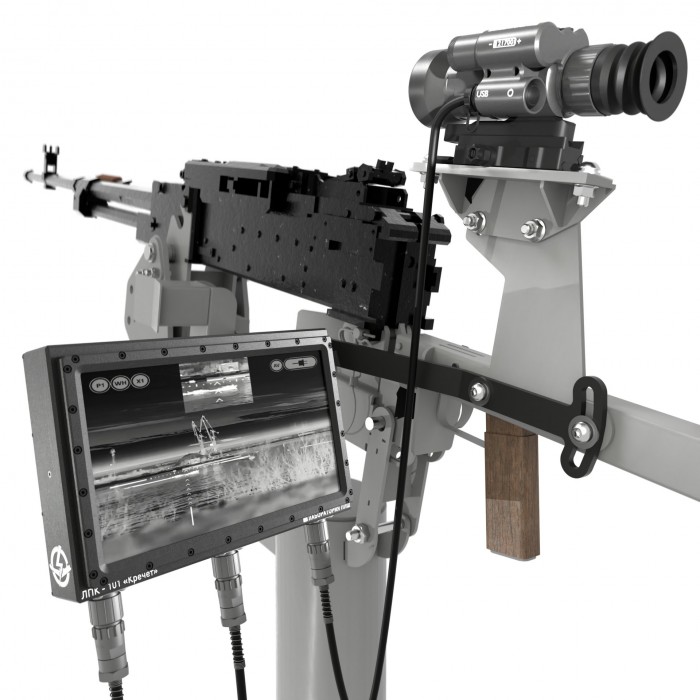

Ключевая особенность модели — вывод тепловизионного изображения, формируемого прицелом, на внешний ударопрочный и влагозащищённый монитор, закреплённый так, чтобы он постоянно находился в поле зрения стрелка и при этом не перекрывал визуальный обзор. В комплексе используется монитор TFT LCD с диагональю не менее 254 мм и разрешением не менее 1024 × 600 пикселей, а частота кадров видеосигнала составляет не менее 30 Гц.

Питание осуществляется от аккумулятора LiFePO4, время работы — не менее 24 часов, диапазон питающего напряжения — 9–36 В. Прибор сохраняет работоспособность при температуре от −25 до +50 °C, степень защиты оболочки — не ниже IPx6. Масса монитора составляет не более 3 кг, масса изделия в штатной упаковке — не более 22 кг, а габариты в штатной упаковке — 640 × 350 × 460 мм. Характеристики указаны для комплектации изделия прицелом «Кречет 655».

Комплектация

• Тепловизионный прицел серии «Кречет»
• 10-дюймовый ударопрочный, влагозащищенный дисплей
• Кабель питания
• Кабель соединительный
• Аккумулятор LiFePo4
• Зарядное устройство для аккумулятора LiFePo4
• Кронштейн для прицела
• Кронштейн для монитора
• Руководство
• Паспорт
• Упаковка

Технические характеристики:

• Рабочий спектральный диапазон - 8 – 14 мкм
• Формат матричного приемного устройства - 640 × 512 пикселей
• Размер пикселя - 12 мкм
• Эквивалентная шуму разность температур - не более 50 мк
• Фокусное расстояние объектива - 55 мм
• Относительное отверстие объектива - F / 1.0
• Поле зрения (±10%) - не менее 7,9° × 6,3°
• Дальность обнаружения человека (1,8 м × 0,5 м) - не менее 1400 м
• Дальность обнаружения автомобиля (2,3 м × 2,3 м) - не менее 3400 м
• Дальность распознавания человека (1,8 м × 0,5 м) - не менее 350 м
• Дальность распознавания автомобиля (2,3 м × 2,3 м) - не менее 850 м
• Диапазон фокусировки - от 10 м
• Монитор - TFT LCD
• Диагональ монитора - не менее 10 дюймов
• Разрешение монитора - не менее 1024 × 600 пикселей
• Частота кадров видеосигнала - не менее 30 Гц
• Элемент питания - аккумулятор LiFePO4
• Время работы - не менее 24 ч
• Напряжение питания - 9 – 36 В
• Рабочий температурный диапазон - от -25°С до 50°С
• Степень защиты оболочки - не ниже IPx6
• Масса монитора - не более 3 кг
• Масса изделия в штатной упаковке - не более 22 кг
• Габаритные размеры изделия в штатной упаковке - 640 × 350 × 460 мм

*при комплектации изделия прицелом «Кречет 655»
