Тепловизионный прицельный комплекс Легат Кречет 655

Светосильная оптика с относительным отверстием F/1.0 обеспечивает уверенную работу в сложных условиях наблюдения и помогает получать информативное изображение при недостаточной видимости. Прибор поддерживает девять профилей настроек, десять прицельных сеток и настраиваемую цветовую палитру, что позволяет адаптировать отображение под конкретные задачи.

Ключевые отличия и функции

• Светосильный объектив F/1.0 помогает получать более информативное тепловизионное изображение в сложных условиях наблюдения.
• Матрица 640 × 512 пикселей с шагом 12 мкм обеспечивает точную и детализированную передачу тепловой картины.
• Тепловая чувствительность не более 50 мК позволяет уверенно различать слабые температурные контрасты.
• Объектив 55 мм и визуальное увеличение 3,2× удобны для наблюдения и сопровождения удалённых целей.
• Поле зрения не менее 7,9° × 6,3° даёт хороший баланс между обзором и точностью работы по цели.
• Дальность обнаружения человека достигает 1400 м, а автомобиля — 3400 м.
• Дальность распознавания человека составляет не менее 350 м, автомобиля — не менее 850 м.
• Фокусировка от 10 м позволяет эффективно работать по целям на разных дистанциях.
• Внешний TFT LCD монитор с диагональю не менее 254 мм и разрешением от 1024 × 600 пикселей обеспечивает удобный вывод изображения.
• Аккумулятор LiFePO4, автономность до 24 часов, питание 9–36 В, защита IPx6 и рабочий диапазон от -25 до +50 °С подходят для длительной эксплуатации в жёстких условиях.

В модели предусмотрены дальномерная сетка типа Mil-Dot, функция «картинка в картинке» и система динамического контрастирования, повышающая читаемость сцены. Корпус выполнен из металла, а внешний дисплей диагональю не менее 254 мм имеет ударопрочное и влагозащищённое исполнение. Устройство рассчитано на использование с различными видами оружия.

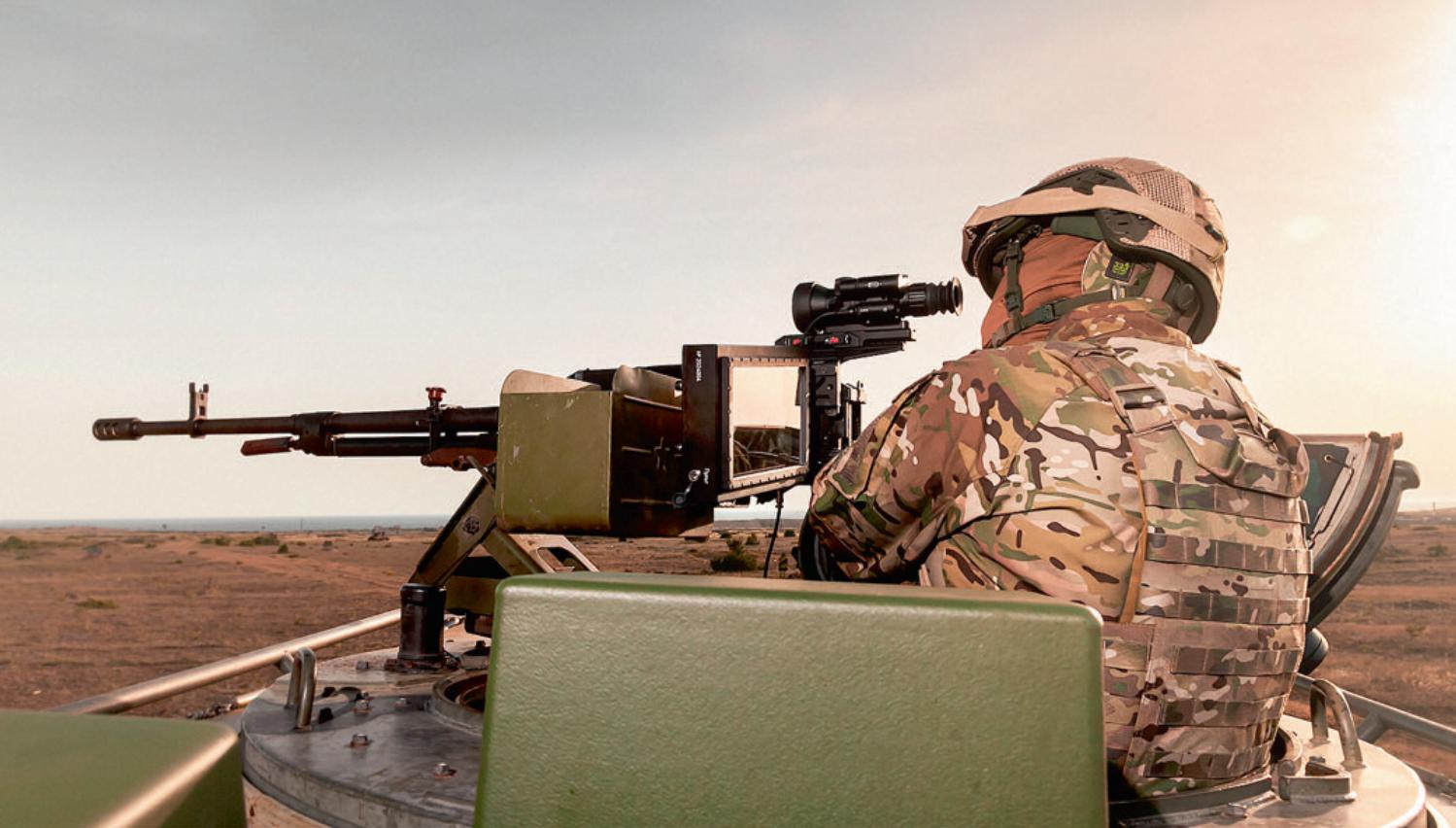

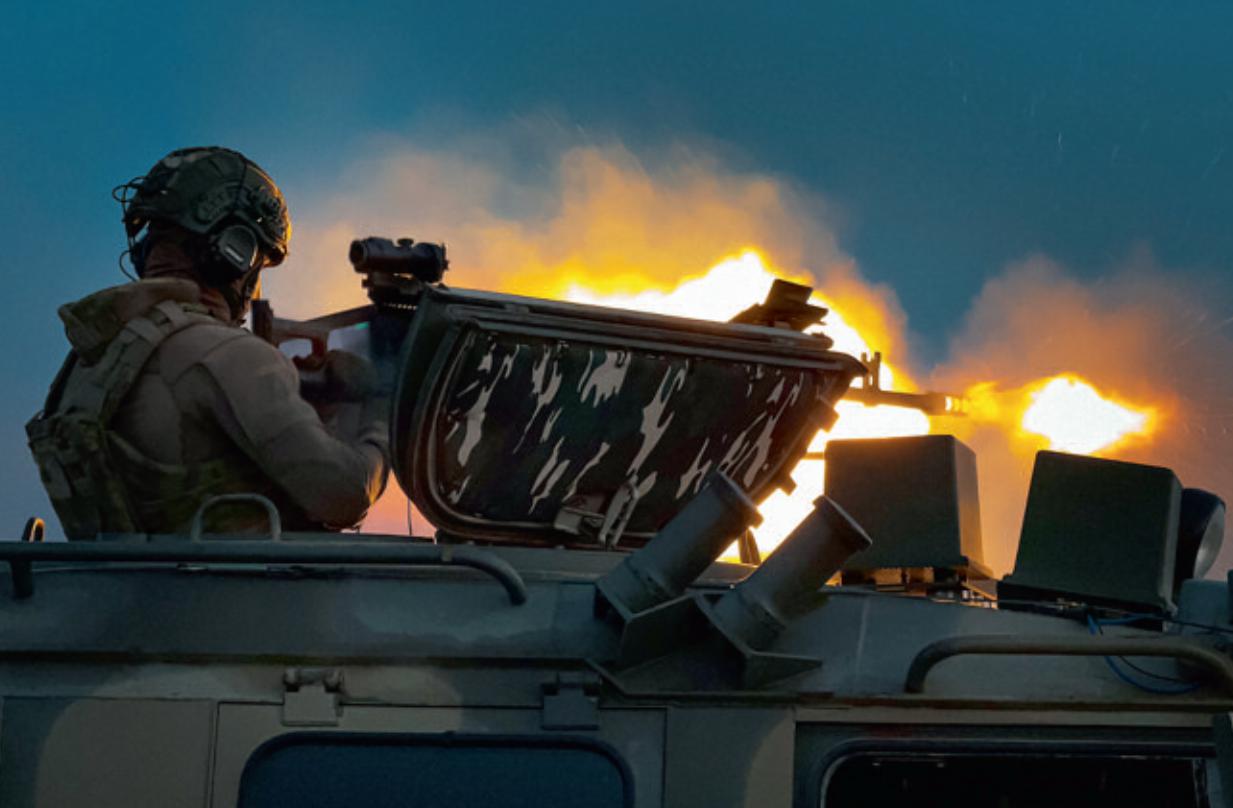

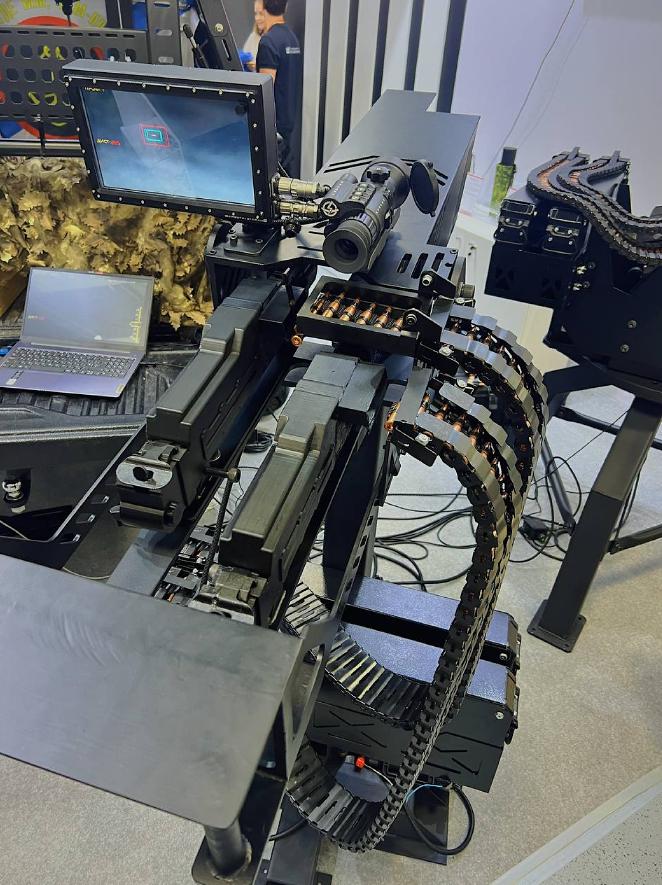

Прицельный комплекс, созданный на базе тепловизионной серии «Кречет», предназначен для применения с пулемётами ПКМ, ПКТ, НСВ-12,7 «Утёс», «Корд» и их аналогами. Конструкция учитывает особенности установки на такое вооружение и ориентирована на стабильную эксплуатацию в полевых условиях.

Основное назначение комплекса — обеспечение прицельной стрельбы по малозаметным целям. К ним относятся БПЛА квадрокоптерного типа, безэкипажные катера, движущаяся техника и другие объекты, обнаружение которых затруднено визуально. Прибор сохраняет эффективность в любое время суток, а также в условиях дождя, тумана, дымки и иной ограниченной видимости, когда обычные средства наблюдения работают менее результативно.

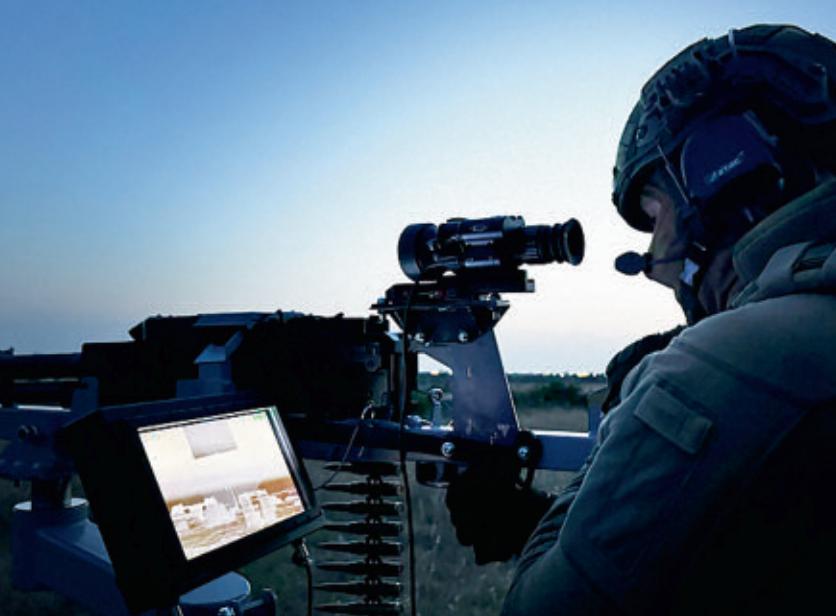

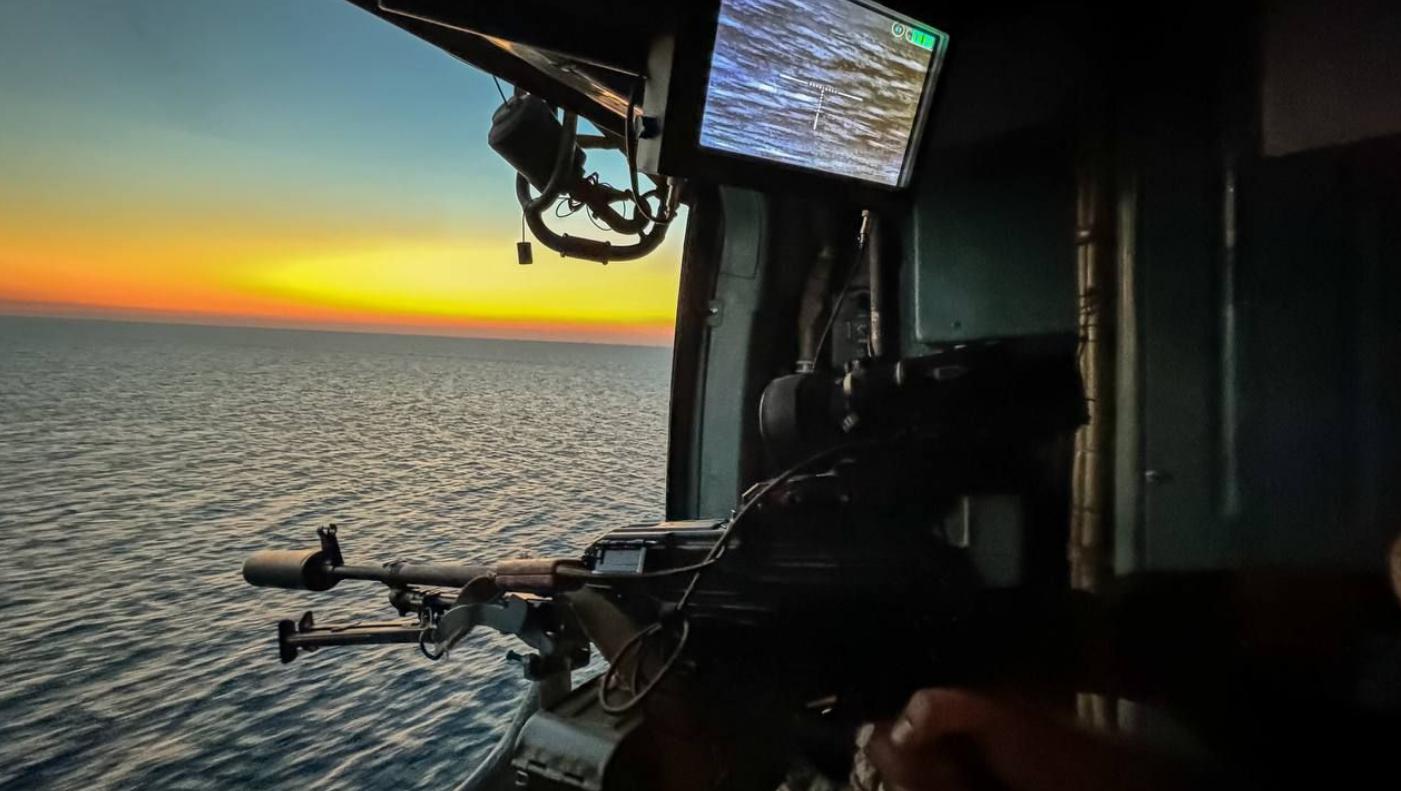

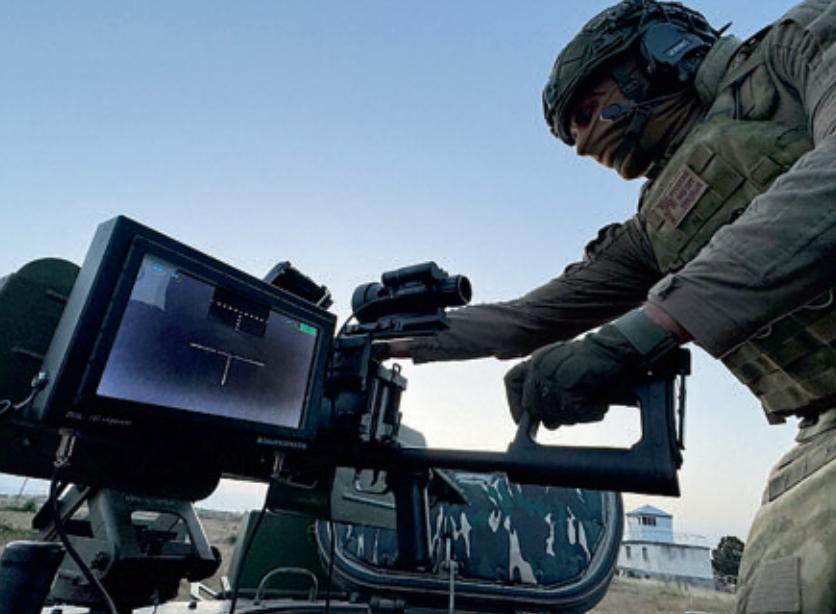

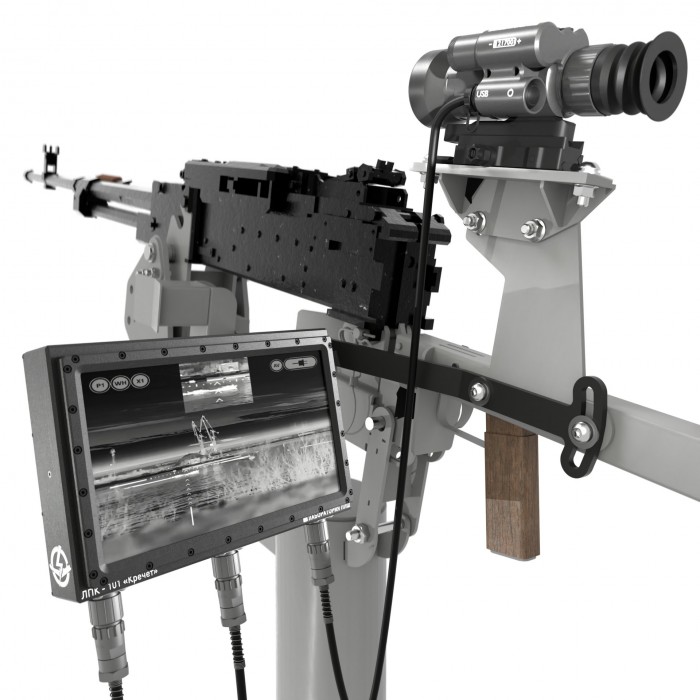

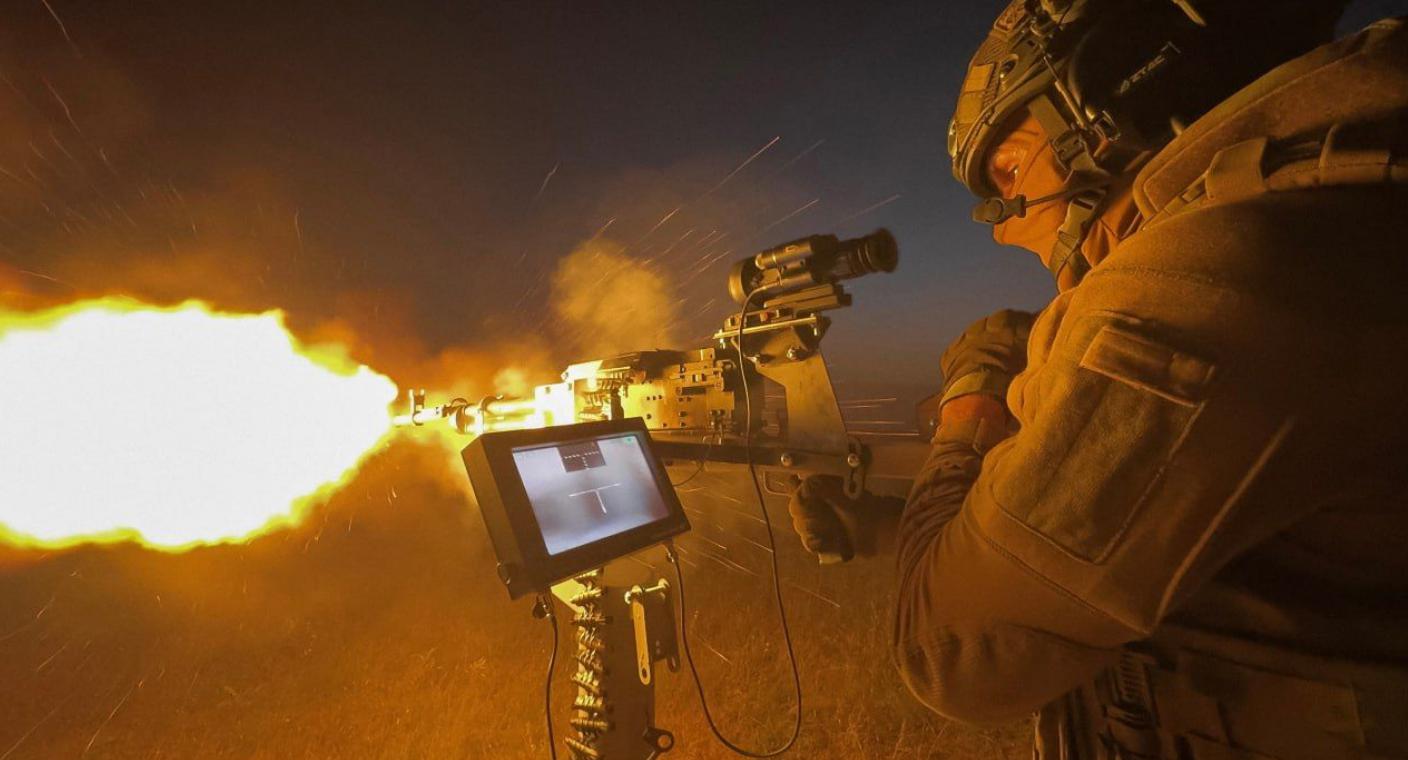

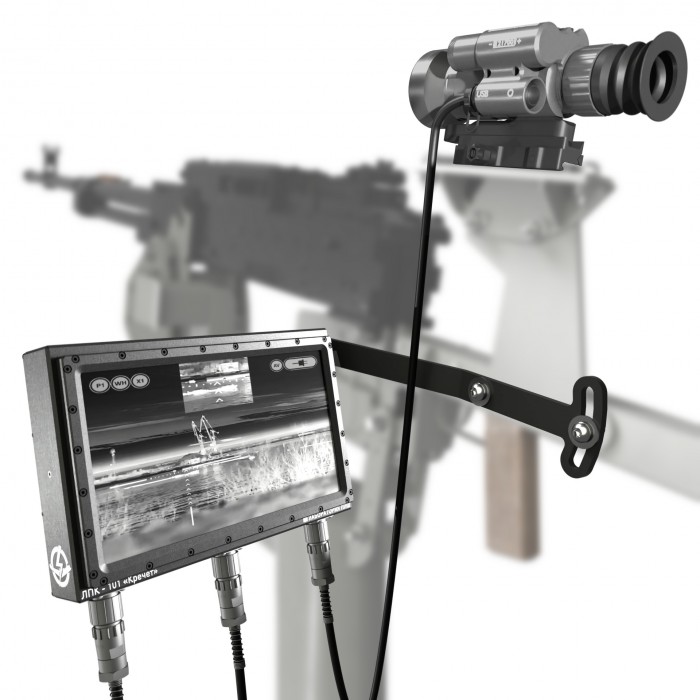

Ключевая особенность системы состоит в выводе тепловизионного изображения на внешний монитор. Экран устанавливается так, чтобы постоянно находиться в поле зрения стрелка, но не перекрывать визуальный обзор окружающей обстановки. Такое решение повышает удобство работы, позволяет контролировать ситуацию и упрощает сопровождение цели.

Устройство работает в спектральном диапазоне 8–14 мкм и оснащено матричным приёмником формата 640 × 512 пикселей с размером пикселя 12 мкм. Эквивалентная шуму разность температур составляет не более 50 мК, что важно для уверенного различения слабых температурных контрастов. Объектив с фокусным расстоянием 55 мм формирует поле зрения не менее 7,9° × 6,3°, а визуальное увеличение 3,2× делает наблюдение более удобным при работе по удалённым целям.

Дальность обнаружения человека достигает не менее 1400 м, автомобиля — не менее 3400 м. Распознавание человека возможно на дистанции не менее 350 м, автомобиля — не менее 850 м. Диапазон фокусировки начинается от 10 м, поэтому прибор подходит как для сравнительно близких, так и для удалённых объектов без потери практической эффективности.

Внешний TFT LCD монитор с разрешением не ниже 1024 × 600 пикселей выводит чёткое изображение с частотой видеосигнала не менее 30 Гц. Питание осуществляется от аккумулятора LiFePO4, обеспечивающего автономную работу не менее 24 часов. Поддерживаемый диапазон напряжения 9–36 В расширяет варианты подключения в штатных условиях эксплуатации.

Комплекс сохраняет работоспособность при температуре от -25 до +50 °С и имеет степень защиты оболочки не ниже IPx6, что важно для применения на открытом воздухе.

Комплектация

• Тепловизионный прицел Легат Кречет 655
• 10-дюймовый ударопрочный, влагозащищенный дисплей
• Кабель питания
• Кабель соединительный
• Аккумулятор LiFePo4
• Зарядное устройство для аккумулятора LiFePo4
• Кронштейн для прицела
• Кронштейн для монитора
• Руководство
• Паспорт
• Упаковка

Технические характеристики:

• Рабочий спектральный диапазон - 8 – 14 мкм
• Формат матричного приемного устройства - 640 × 512 пикселей
• Размер пикселя - 12 мкм
• Эквивалентная шуму разность температур - не более 50 мк
• Фокусное расстояние объектива - 55 мм
• Относительное отверстие объектива - F / 1.0
• Поле зрения (±10%) - не менее 7,9° × 6,3°
• Дальность обнаружения человека (1,8 м × 0,5 м) - не менее 1400 м
• Дальность обнаружения автомобиля (2,3 м × 2,3 м) - не менее 3400 м
• Дальность распознавания человека (1,8 м × 0,5 м) - не менее 350 м
• Дальность распознавания автомобиля (2,3 м × 2,3 м) - не менее 850 м
• Диапазон фокусировки - от 10 м
• Монитор - TFT LCD
• Диагональ монитора - не менее 10 дюймов
• Разрешение монитора - не менее 1024 × 600 пикселей
• Частота кадров видеосигнала - не менее 30 Гц
• Элемент питания - аккумулятор LiFePO4
• Время работы - не менее 24 ч
• Напряжение питания - 9 – 36 В
• Рабочий температурный диапазон - от -25°С до 50°С
• Степень защиты оболочки - не ниже IPx6
• Масса монитора - не более 3 кг
• Масса изделия в штатной упаковке - не более 22 кг
• Габаритные размеры изделия в штатной упаковке - 640 × 350 × 460 мм
• Визуальное увеличение - x3.2
