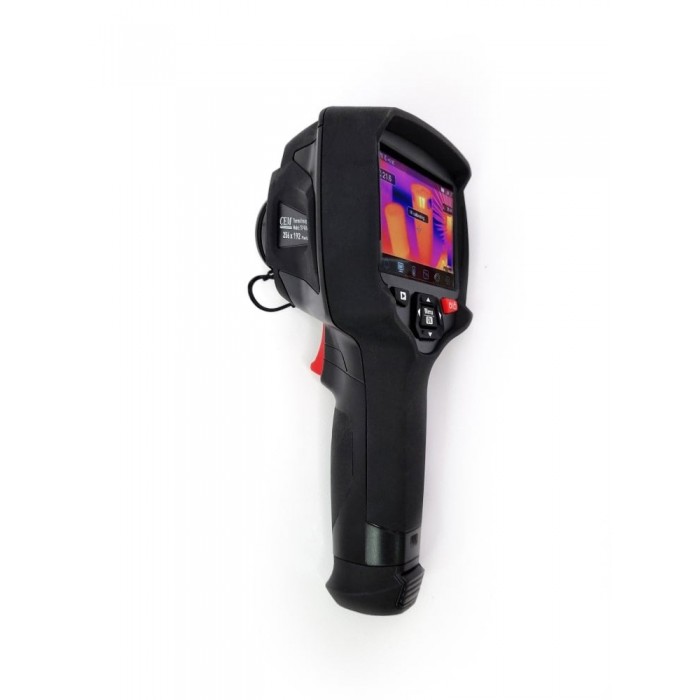

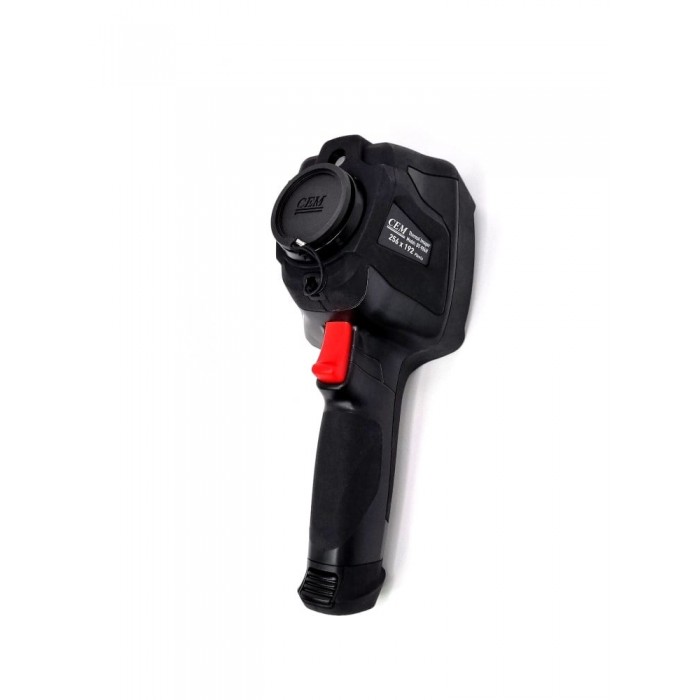

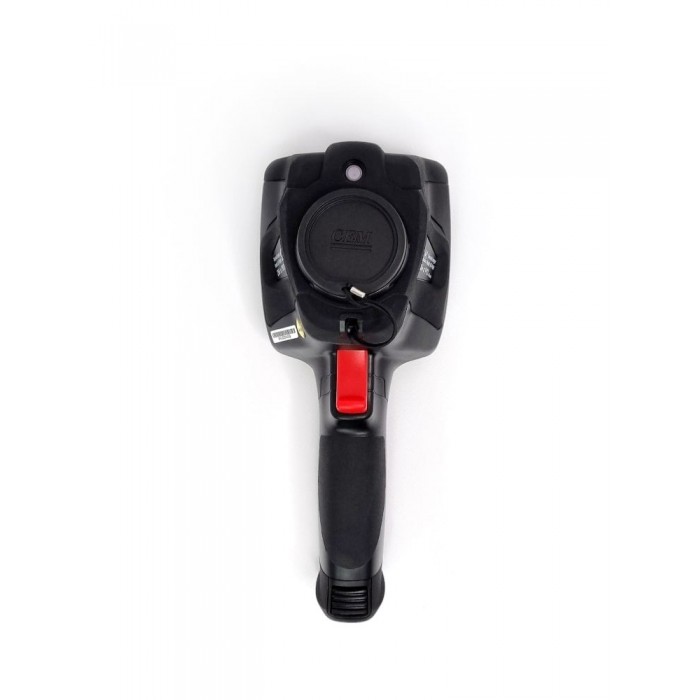

Тепловизор CEM DT-986H

Тепловизор CEM DT-986H предназначен для планового технического обслуживания, поиска неисправностей и диагностики оборудования и инженерных систем. Прибор позволяет контролировать распределение температуры, фиксировать результаты обследования и возвращаться к сохранённым материалам при последующем анализе. Поддерживаются запись и воспроизведение видео, поэтому результаты измерений можно использовать для документирования состояния объекта и сравнения данных после обслуживания или ремонта.

Ключевые отличия и функции

• ИК-разрешение 256 × 192 пикселей — детализированное отображение температурных различий.
• Широкий диапазон измерений от −20 до +550 °C подходит для диагностики оборудования и инженерных систем.
• Температурная чувствительность менее 0,1 °C позволяет различать небольшие перепады температуры.
• Широкое поле зрения 56° × 42° удобно для обследования крупных участков и оборудования.
• Автоматическое определение горячих и холодных точек ускоряет поиск температурных аномалий.
• Анализ по трём точкам, двум линиям и трём областям расширяет возможности обработки термограмм.
• Сенсорный дисплей 3,5″ с разрешением 640 × 480 пикселей обеспечивает удобный просмотр и управление.
• ИК-, визуальный режим, слияние изображений и «картинка в картинке» упрощают локализацию проблемных участков.
• Цифровой зум 1–16× помогает подробно рассматривать отдельные зоны изображения.
• Запись фото и видео, Wi-Fi, USB Type-C и встроенные инструменты анализа упрощают сохранение и передачу результатов.

ИК-детектор с разрешением 256 × 192 пикселя обеспечивает детализированное тепловое изображение, на котором удобно оценивать распределение температуры и локализовать участки с отклонениями. Температурная чувствительность составляет менее 0,1 °C при +30 °C, или 100 мК. Частота обновления 25 Гц обеспечивает достаточно плавное отображение изменений температуры при перемещении камеры или наблюдении за объектом. Для анализа доступны 12 цветовых палитр: IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm и Vision zone. Выбор подходящей палитры помогает сделать температурные различия на термограмме более наглядными в зависимости от характера обследуемого объекта.

Диапазон измерения температуры составляет от −20 до +550 °C, поэтому устройство подходит для обследования электрического и промышленного оборудования, инженерных коммуникаций, теплоизоляции и других объектов, температура которых находится в указанных пределах. Заявленная погрешность составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Для корректировки результатов предусмотрена настройка коэффициента излучения и отражённой температуры, что позволяет учитывать особенности поверхности исследуемого материала.

Прибор автоматически определяет наиболее горячие и холодные участки изображения и отмечает их соответствующими маркерами. Помимо средней точки измерения можно использовать три точки, задаваемые вручную. Для более подробного анализа предусмотрена работа по двум линиям и трём областям. Такой набор инструментов позволяет оценивать не только отдельную точку, но и распределение температуры на выбранных участках термограммы, что удобно при сравнении нескольких элементов одного оборудования или контроле протяжённых зон.

Для хранения результатов предусмотрена встроенная память, а также возможность использования карты microSD. В технических данных указаны объём 8 ГБ и внутренняя память eMMC 3,4 ГБ. Видео сохраняется в формате MPEG-4 с разрешением 640 × 480 пикселей и частотой 30 кадров в секунду; на карте памяти может размещаться более 60 минут видеозаписи. Поддерживается работа как с инфракрасными, так и с визуальными изображениями, включая их одновременное сохранение. Снимки записываются в форматах JPEG и HIR вместе с результатами измерений, при этом на карте памяти может храниться более 6000 изображений.

Для просмотра объекта доступны ИК-изображение, обычное визуальное изображение, режим слияния, «снимок в снимке» и масштабирование. Цифровое увеличение регулируется непрерывно в пределах от 1× до 16×. Такая комбинация режимов позволяет сопоставлять тепловую картину с видимыми деталями объекта и точнее определять расположение обнаруженной температурной аномалии. Фокусировка фиксированная, поэтому во время работы не требуется вручную настраивать резкость объектива.

Поле зрения тепловизионного канала составляет 56° × 42°, минимальное фокусное расстояние — 0,5 м, а пространственное разрешение IFOV — 3,75 мрад. Фокусное расстояние объектива равно 3,2 мм. В качестве чувствительного элемента используется неохлаждаемый микроболометр, работающий в спектральном диапазоне 8–14 мкм. Эти параметры определяют область обзора и особенности формирования теплового изображения при обследовании оборудования и других объектов.

Для отображения информации используется сенсорный ЖК-дисплей с диагональю около 88,9 мм и разрешением 640 × 480 пикселей. На экране можно просматривать тепловые и визуальные изображения, результаты измерений и сохранённые материалы. Встроенная цифровая камера имеет разрешение 2 мегапикселя, а поле зрения её объектива составляет 65°. Визуальная камера используется совместно с тепловизионным каналом в режимах, где требуется сопоставить обычное изображение с распределением температуры.

Встроенные инструменты позволяют выполнять анализ сохранённых снимков непосредственно средствами прибора. Пользователь может менять единицы измерения, выбирать язык интерфейса, настраивать формат времени и даты и просматривать информацию о камере. Интерфейс поддерживает несколько языков, что упрощает настройку устройства под требования конкретного пользователя.

Для обмена данными предусмотрены USB и разъём Type-C. Через USB можно передавать информацию между камерой и компьютером, а также выводить видеопоток на ПК в реальном времени. Беспроводной модуль Wi-Fi стандарта 802.11 поддерживает передачу изображений и видеоматериалов в реальном времени. В характеристиках также указана поддержка Bluetooth. Благодаря нескольким вариантам подключения результаты обследования можно переносить на компьютер для дальнейшего анализа, архивирования и подготовки отчётных материалов.

Литий-ионный аккумулятор обеспечивает до 4 часов автономной работы. Питание и зарядка выполняются от источника постоянного напряжения 5 В, для зарядки предусмотрен сетевой адаптер. Функция автоматического выключения помогает сократить расход заряда, когда прибор некоторое время не используется. Разъём Type-C делает подключение питания удобным при эксплуатации и обслуживании устройства.

Рабочий диапазон температуры окружающей среды составляет от −15 до +50 °C. Хранить камеру допускается при температуре от −40 до +70 °C. Допустимая относительная влажность при эксплуатации и хранении находится в пределах 10–90 %. Корпус рассчитан на испытание падением с высоты 2 м. В технических данных также указана устойчивость к ударной нагрузке 25 g по IEC 60068-2-29 и вибрации 2 g по IEC 60068-2-6, что важно при регулярном использовании прибора на производственных и технических объектах.

Комплектация

• Тепловизор CEM DT-986H
• Кабель USB
• Карта памяти microSD 4 ГБ
• Адаптер питания
• Руководство пользователя

Технические характеристики:

• Модель - DT-986H
• Поле зрения (FOV) / Минимальное фокусное расстояние - 56°×42° / 0,5 м
• Пространственное разрешение (IFOV) - 3,75 мрад
• Температурная чувствительность / NETD - <0,1 °C при +30 °C / 100 мК
• Частота обновления кадров - 25 Гц
• Фокусировка - фиксированная
• Увеличение - 1–16×, непрерывное цифровое
• Фокусное расстояние - 3,2 мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - неохлаждаемый микроболометр / 8–14 мкм
• Детектор ИК (разрешение) - 256×192 пикселей
• Дисплей - 3,5-дюймовый TFT ЖК, 640×480 пикселей, сенсорный
• Режим отображения - ИК-изображение, визуальное изображение, изображение, полученное слиянием, снимок в снимке, масштабирование
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm, Vision zone
• Температурный диапазон объекта - от -20 до +550 °C
• Погрешность - ±2 °C или ±2% показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C
• Точка - средняя точка, три точки, заданные вручную
• Автоматическое определение горячей/холодной точки - автоматические маркеры горячей и холодной точек
• Линия - анализ по двум линиям
• Область - анализ трех областей
• Корректировка - коэффициент излучения, отраженная температура
• Устройство хранения - microSD-карта 8 ГБ или внутренняя память EMMC 3,4 ГБ
• Формат видео - MPEG-4, 640×480 при 30 кадрах/с, на карте памяти более 60 минут
• Режим хранения видеозаписей - ИК- и визуальные изображения, одновременное хранение ИК- и визуальных изображений
• Формат снимков - JPEG, HIR, включая результаты измерений, на карте памяти более 6000 снимков
• Режим хранения снимков - ИК- и визуальные изображения, одновременное хранение ИК- и визуальных изображений
• Анализ изображений - встроенные инструменты для анализа снимков, полный набор функций
• Команды настройки - перевод единиц измерения, выбор языка, изменение форматов времени и даты, информация с камеры
• Языки - мультиязычный интерфейс
• Встроенная цифровая камера - 2 Мп
• Встроенный цифровой объектив - FOV 65°
• Разъемы - USB Type-C
• USB - передача данных между тепловизором и ПК, передача видео на ПК в режиме реального времени
• Wi-Fi - 802.11, передача изображений и видео в режиме реального времени
• Батарея - литий-ионная, время работы до 4 часов
• Входное напряжение - 5 В постоянного тока
• Система зарядки - сетевой адаптер
• Управление питанием - автоматическое выключение
• Диапазон рабочих температур - от -15 до +50 °C
• Диапазон температур при хранении - от -40 до +70 °C
• Влажность при эксплуатации и хранении - 10–90%
• Падение (тест) - 2 м
• Удар - 25 g (IEC 60068-2-29)
• Вибрация - 2 g (IEC 60068-2-6)
• Размеры (Д × Ш × В) - 224×77×96 мм
• Вес, включая батарею - менее 500 г
