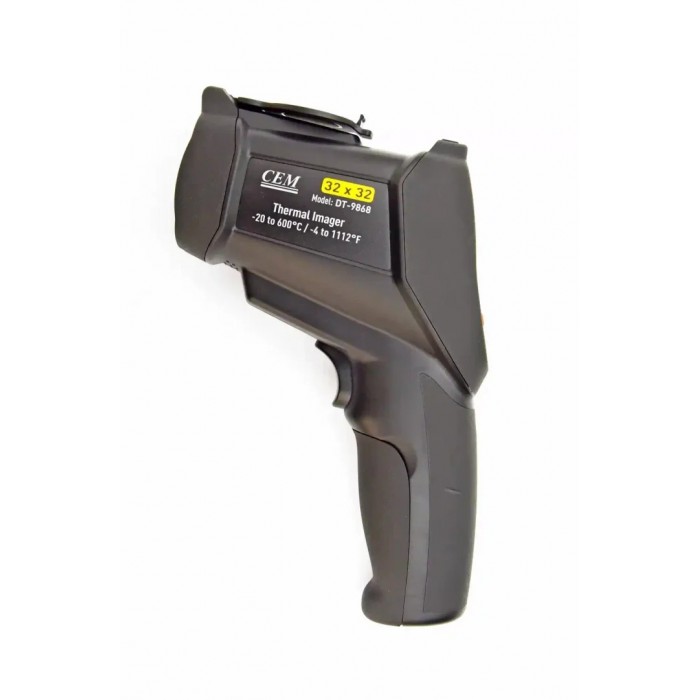

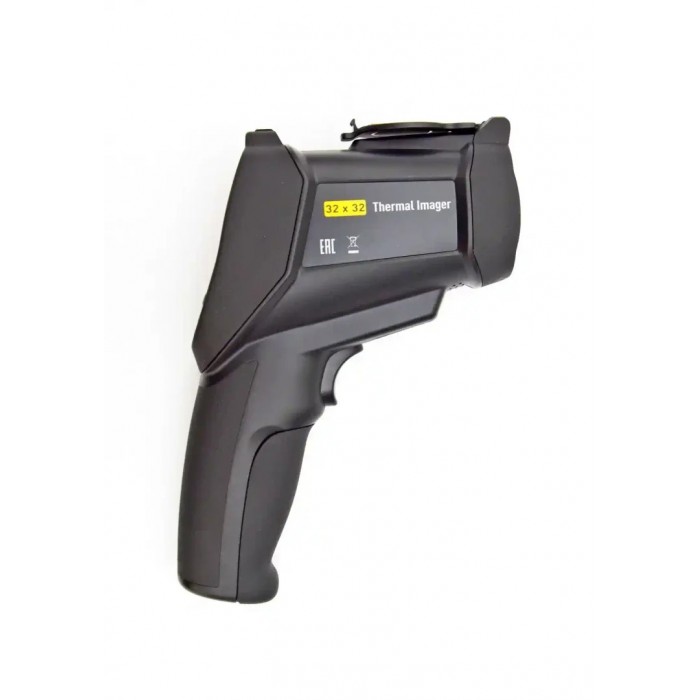

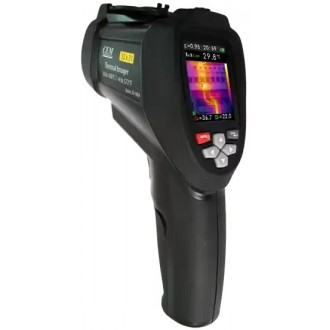

Тепловизор CEM DT-9868S

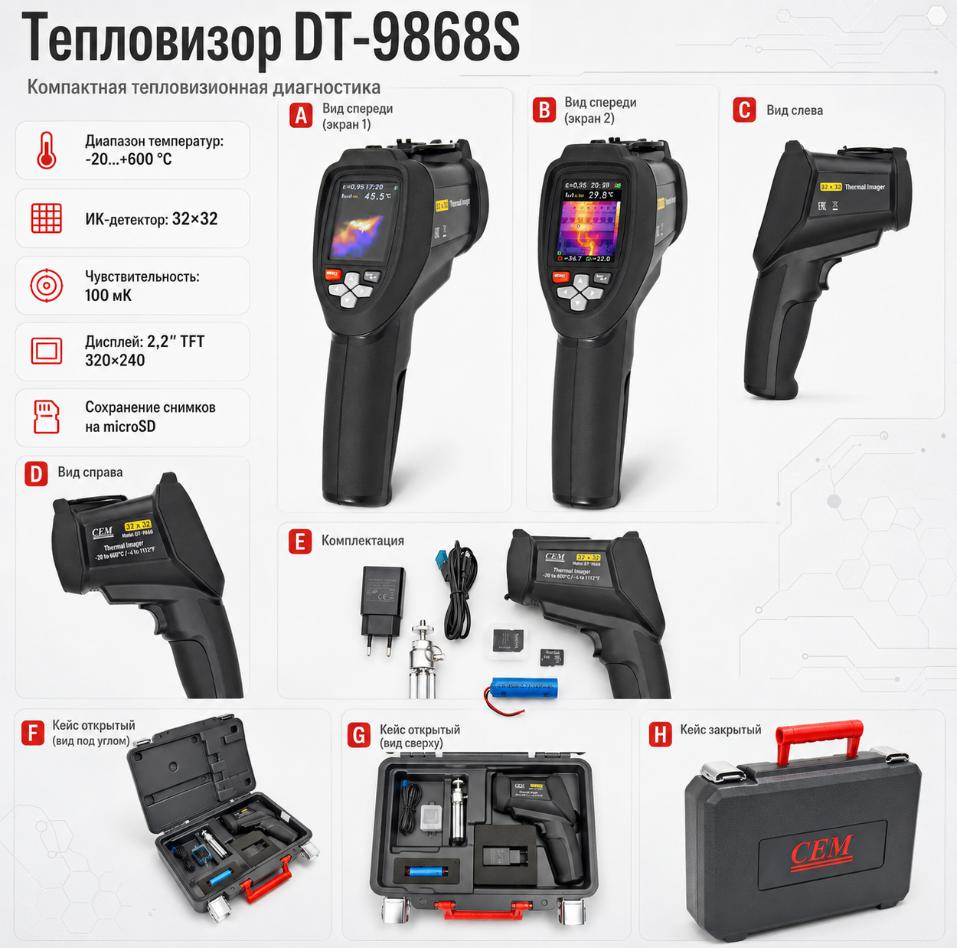

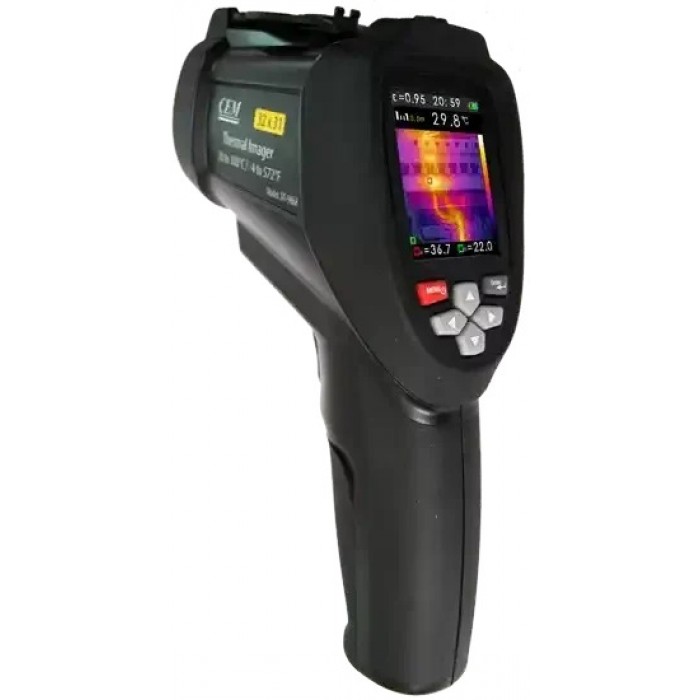

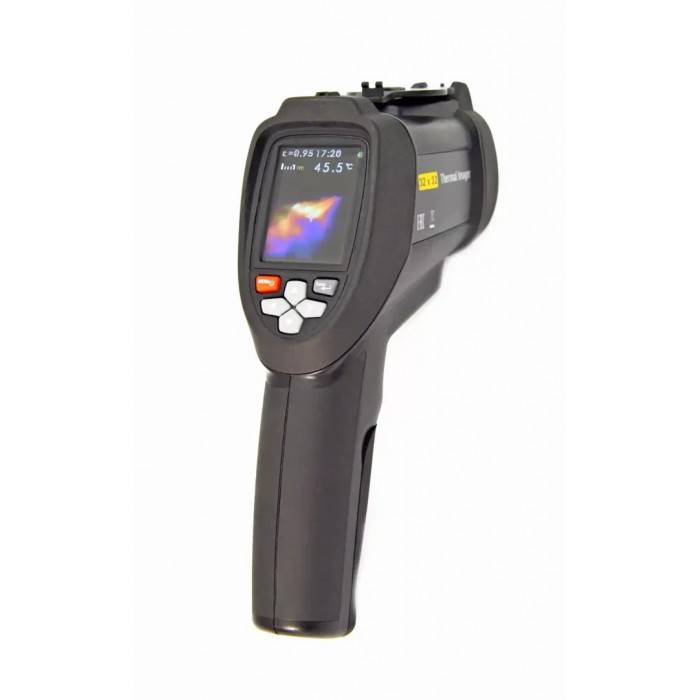

CEM DT-9868S — профессиональный тепловизор для бесконтактного контроля температуры, поиска нагретых участков и выявления зон теплопотерь. Прибор оснащён ИК-детектором с разрешением 32 × 32 пикселя, цветным TFT-дисплеем и поддерживает сохранение термограмм на карту памяти microSD. Полученные изображения можно просматривать непосредственно на экране, сохранять для дальнейшего анализа и переносить на компьютер.

Ключевые отличия и функции

• Диапазон измерения температуры от −20 до +600 °C
• ИК-детектор 32 × 32 пикселя с чувствительностью 100 мК
• Совмещение инфракрасного и визуального изображений с шагом 25 %
• Автоматическое определение горячей и холодной точек
• Коррекция коэффициента излучения и температурная компенсация
• Поле зрения 33° × 33° и фиксированная фокусировка
• Шесть цветовых палитр для наглядного отображения температурных различий
• Сохранение снимков в формате BMP на карту microSD
• Цветной TFT-дисплей 2,2 дюйма с разрешением 320 × 240 пикселей
• Передача данных на ПК через USB и поддержка Bluetooth

Экран диагональю 2,2 дюйма имеет разрешение 320 × 240 пикселей. Диапазон измерения температуры составляет от –20 до +600 °C, поэтому устройство подходит как для обследования холодных поверхностей, так и для контроля заметно нагретых элементов оборудования. Заявленная точность составляет ±2 % или ±2 °C при температуре испытаний 25 °C.

Одной из полезных возможностей модели является совмещение инфракрасного и обычного изображения. Пользователь может менять соотношение видимой и тепловой картинки с шагом 25 %, что упрощает привязку обнаруженной температурной аномалии к конкретной детали или участку объекта. Для более точного совмещения предусмотрена коррекция параллакса для дистанций 0,5, 1, 2 и 3 м.

Автоматическое определение наиболее горячей и холодной точек помогает быстрее находить участки с заметным отклонением температуры. На экране также отображается значение в средней точке, поэтому при обследовании оборудования можно одновременно оценивать характер распределения температуры и контролировать конкретную область.

Коэффициент излучения регулируется, что позволяет учитывать особенности исследуемой поверхности. Дополнительно предусмотрены компенсация отражённой температуры фона и температурная компенсация. Эти настройки необходимы для корректировки измерений при работе с материалами, отличающимися по способности излучать и отражать тепловую энергию.

Термограммы сохраняются на карту памяти microSD. На 1 ГБ доступно хранение до 6000 снимков в формате BMP. Перед окончательным сохранением изображение можно просмотреть на дисплее, а ранее записанные файлы доступны через встроенный режим просмотра. Для переноса результатов на компьютер предусмотрено подключение по USB, что удобно при подготовке документации и последующем анализе обследованных объектов.

Прибор рассчитан на локализацию нагретых элементов и поиск мест утечки тепла или холода на сравнительно небольших расстояниях. Он может применяться при проверке электрооборудования, обследовании отдельных участков теплоизоляции и контроле электронных сборок. Возможность объединять обычное и инфракрасное изображение упрощает определение точного положения выявленной температурной зоны.

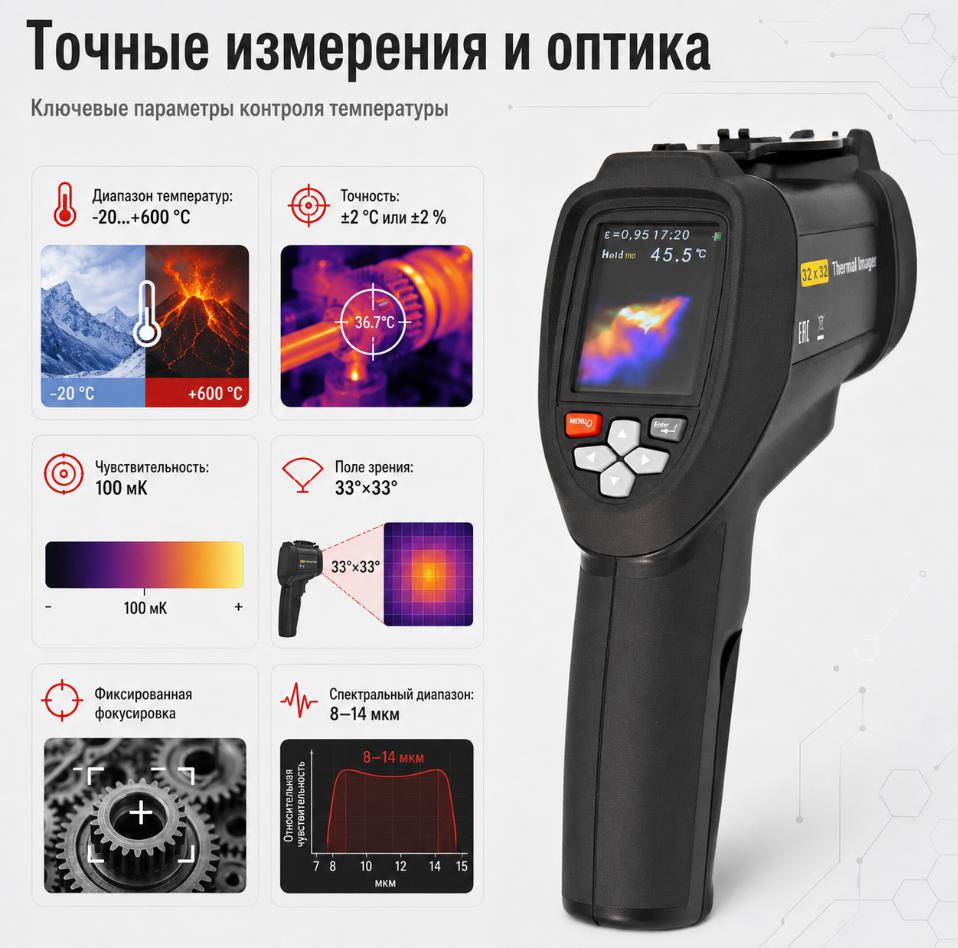

DT-9868S использует неохлаждаемый пироэлектрический керамический детектор. Температурная чувствительность NETD составляет 100 мК, а рабочий спектральный диапазон — 8–14 мкм. Разрешение инфракрасного детектора равно 32 × 32 пикселя. Частота обновления изображения составляет 9 Гц, что соответствует назначению прибора для статического и относительно медленно изменяющегося теплового контроля.

Поле зрения составляет 33° × 33°, минимальное фокусное расстояние — 0,5 м. Фокусировка фиксированная, поэтому во время работы не требуется вручную подстраивать объектив. Пространство перед прибором охватывается достаточно широко для осмотра отдельных узлов, небольших участков конструкций и элементов оборудования с близкого расстояния.

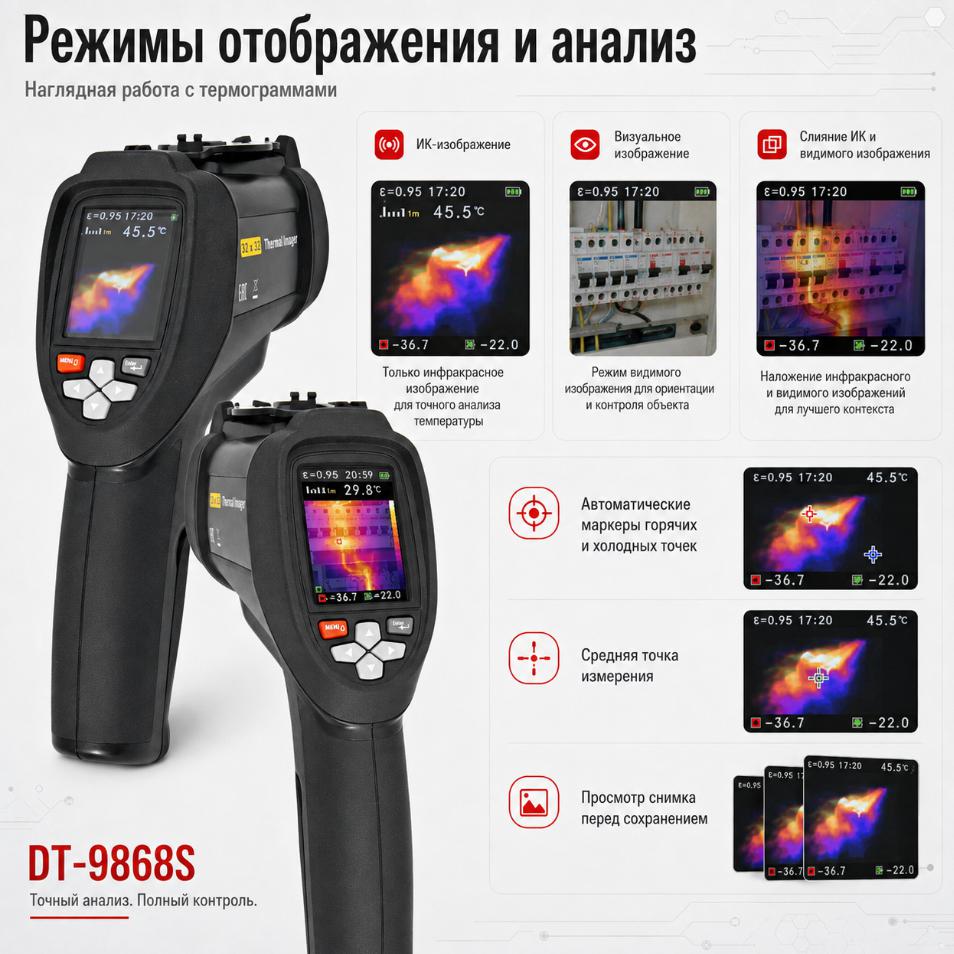

Встроенная визуальная камера используется при работе с обычным изображением и в режиме совмещения с термограммой. В предоставленных технических данных для неё указано разрешение 30 Мп. Пользователь может вывести на дисплей полностью инфракрасное изображение, полностью визуальное изображение либо их совмещённый вариант с изменением соотношения между слоями с шагом 25 %.

Для отображения температурного распределения доступны палитры Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale «белый нагрев» и Grayscale «тёмный нагрев». Разные варианты визуализации позволяют подобрать отображение, при котором температурные переходы на конкретном объекте воспринимаются наиболее наглядно. При этом автоматические маркеры горячей и холодной областей остаются доступны для оперативного контроля экстремальных значений.

Измерительный диапазон прибора составляет от –20 до +600 °C. Точность заявлена на уровне ±2 % или ±2 °C при испытательной температуре 25 °C. Для повышения корректности измерений предусмотрены настройка коэффициента излучения, учёт отражённой температуры фона и температурная компенсация. Эти параметры особенно важны при сравнении поверхностей с различными тепловыми свойствами.

Система анализа включает отображение температуры в средней точке и автоматическое определение горячей и холодной зон. Диапазон между минимальной и максимальной температурой устанавливается автоматически, поэтому оператор получает на экране основные значения без необходимости вручную искать крайние точки изображения.

При использовании функции слияния доступна коррекция смещения для дистанций 0,5, 1, 2 и 3 м. Такая настройка помогает точнее совместить контуры визуального изображения и термограммы при работе с объектами, расположенными на разных расстояниях. Соотношение инфракрасного и обычного изображения изменяется ступенчато, с шагом 25 %.

Снимок можно просмотреть до записи на карту памяти. Сохранённые изображения выводятся на экран устройства, что позволяет проверить результат обследования непосредственно на месте. Файлы записываются в формате BMP, а ёмкости 1 ГБ достаточно для хранения до 6000 снимков. Подключение USB используется для передачи данных между прибором и компьютером.

Рабочая температура составляет от 0 до +50 °C. Хранить оборудование допускается при температуре от –20 до +60 °C. Допустимая относительная влажность во время эксплуатации и хранения находится в пределах 10–90 % при отсутствии конденсации. Такие параметры позволяют использовать устройство в обычных производственных, сервисных и технических условиях в пределах заявленных ограничений.

Цветной TFT ЖК-дисплей имеет диагональ 2,2 дюйма и разрешение 320 × 240 пикселей. Через меню доступны перевод единиц измерения, настройка времени и даты и просмотр информации о камере. Интерфейс поддерживает несколько языков. В технических характеристиках также указана функция Bluetooth.

Питание обеспечивает литий-ионный аккумулятор. Время автономной работы составляет до 4 часов. Для зарядки применяется сетевой адаптер, предназначенный для камеры. Благодаря автономному питанию прибор можно использовать при выездной диагностике без постоянного подключения к электросети.

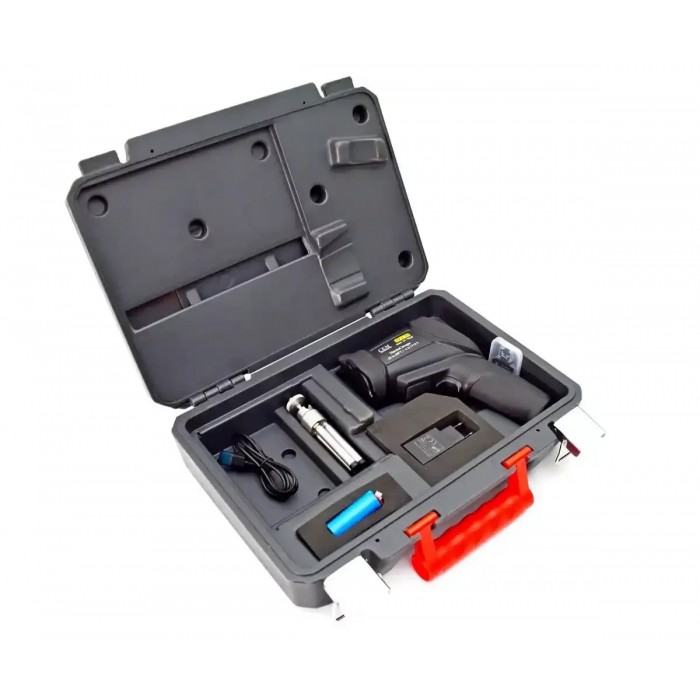

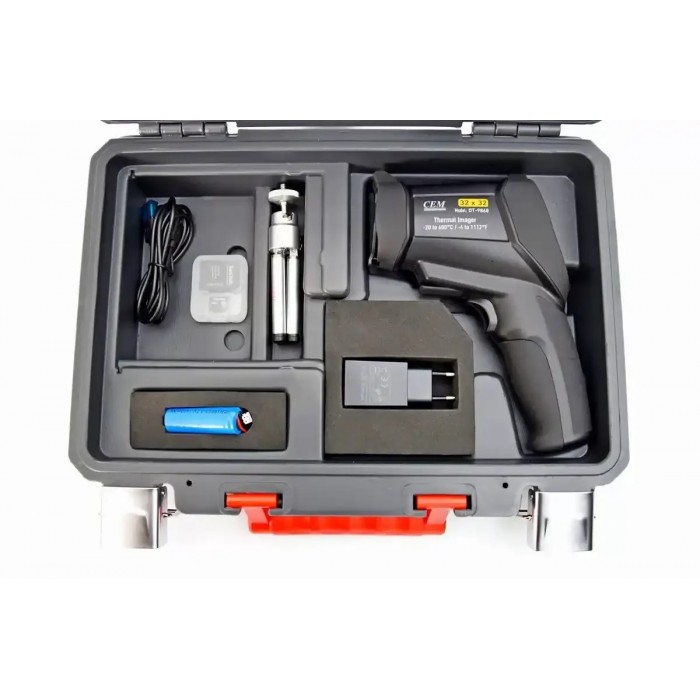

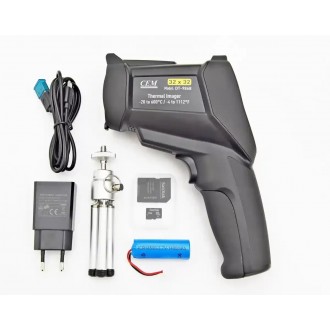

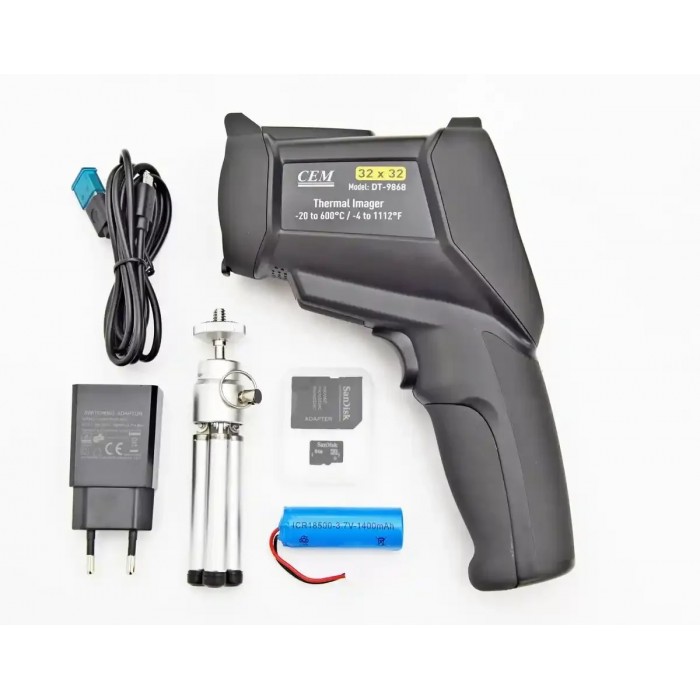

В комплект входят тепловизор, USB-кабель, карта памяти microSD объёмом 4 ГБ, адаптер питания, литий-ионный аккумулятор 3,7 В ёмкостью 1400 мА·ч, тренога, руководство пользователя и кейс. Наличие карты памяти позволяет сразу сохранять результаты обследований, а кейс служит для хранения и перевозки прибора вместе с принадлежностями.

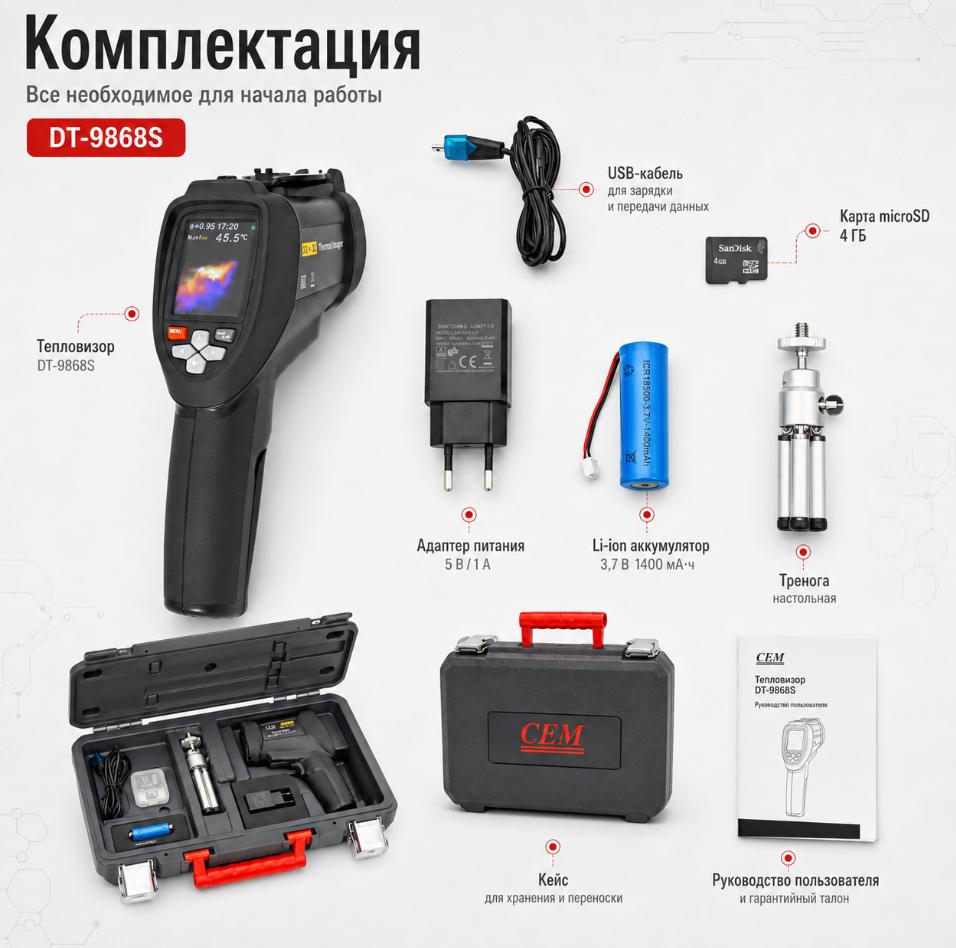

Комплектация

• Тепловизор CEM DT-9868S
• Кабель USB
• Карта памяти micro SD 4Гб
• Адаптер питания

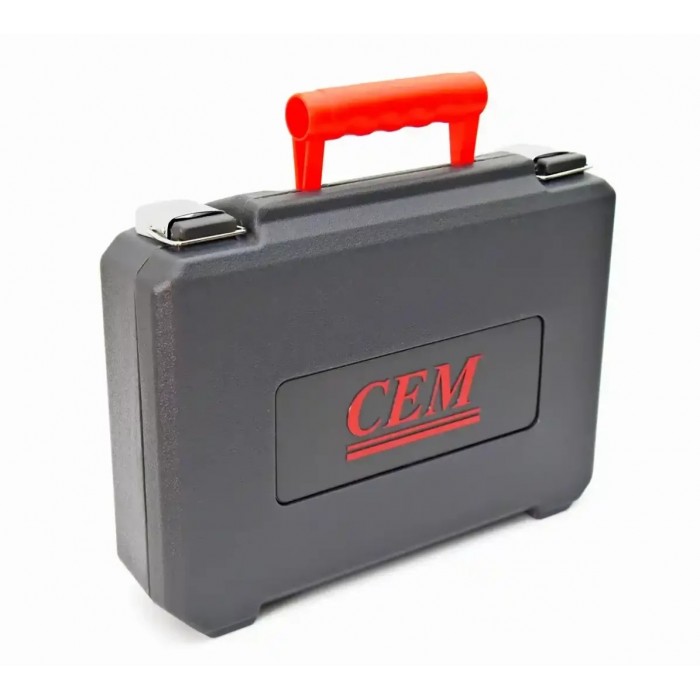

• Кейс
• Батарея 3,7В 1400мА, Li-ion
• Тренога
• Руководство пользователя

Технические характеристики:

• Модель - DT-9868S
• Диапазон измерения температур - от -20 до +600 °С
• Точность измерения температур - ±2% ±2 °С, протестировано при 25 °С
• Коррекция коэффициента излучения - Да
• Отраженная температура (фон) - Да
• Температурная компенсация - Да
• Частота обновления кадров - 9 Гц
• Матрица видеопреобразователя (FPA) / спектральный диапазон - неохлаждаемый пироэлектрический керамический детектор / 8–14 мкм
• Разрешение ИК-детектора - 32×32 пикселя
• Температурная чувствительность (NETD) - 100 мК
• Визуальная камера - 30 Мпа
• Поле зрения (FOV) / минимальное фокусное расстояние - 33°×33° / 0,5 м
• Фокусировка - фиксированная
• Режим отображения - ИК-изображение, визуальное изображение, изображение, полученное слиянием
• Цветовые палитры - Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale («белый нагрев»), Grayscale («темно-красный нагрев»)
• Диапазон температур между горячей и холодной точками с отметкой температуры в средней точке - автоматически
• Точка измерения - средняя точка
• Автоматическое определение горячей и холодной точек - автоматические маркеры
• Коррекция смещения (параллакса) при слиянии визуального и ИК-изображений - 0,5 м, 1,0 м, 2,0 м, 3,0 м
• Варианты просмотра изображений - от полностью ИК-изображения до полностью видимого изображения с шагом 25%
• Захват снимков - возможность просмотра перед сохранением
• Область хранения - карта памяти microSD, запись до 6000 снимков на 1 ГБ
• Формат файлов - BMP
• Просмотр данных - просмотр всех снимков с выводом на дисплей
• Команды настройки - перевод единиц измерения, настройка времени и даты, информация с камеры
• Языки интерфейса - мультиязычный
• Разъемы - USB
• USB - передача данных между устройством и ПК
• Система зарядки - сетевой адаптер
• Функция Bluetooth - Да
• Элемент питания - литий-ионная батарея, время работы до 4 часов
• Дисплей - 2,2-дюймовый TFT ЖК, 320×240 пикселей
• Рабочая температура - от 0 до +50 °С
• Температура хранения - от -20 до +60 °С
• Относительная влажность при эксплуатации и хранении - 10–90%, без конденсации
• Габаритные размеры - 290×380×105 мм
• Вес - менее 500 г
• Гарантия - 2 года
