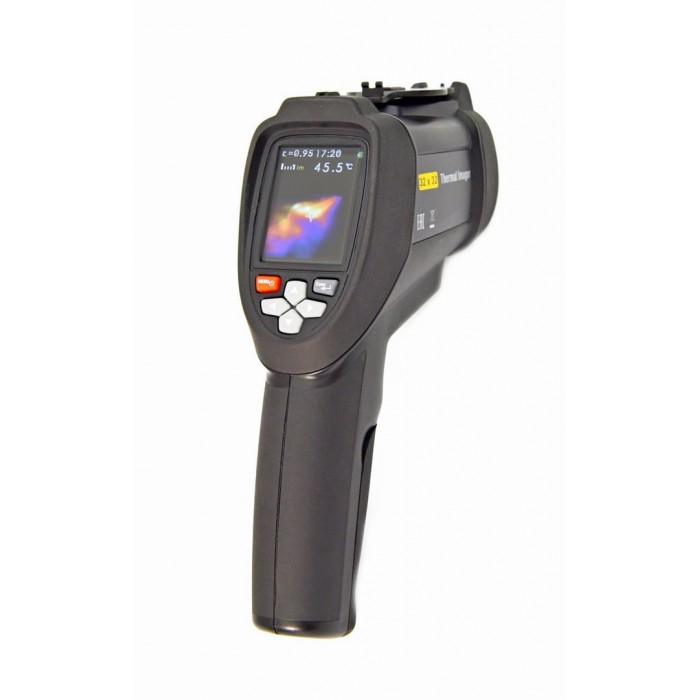

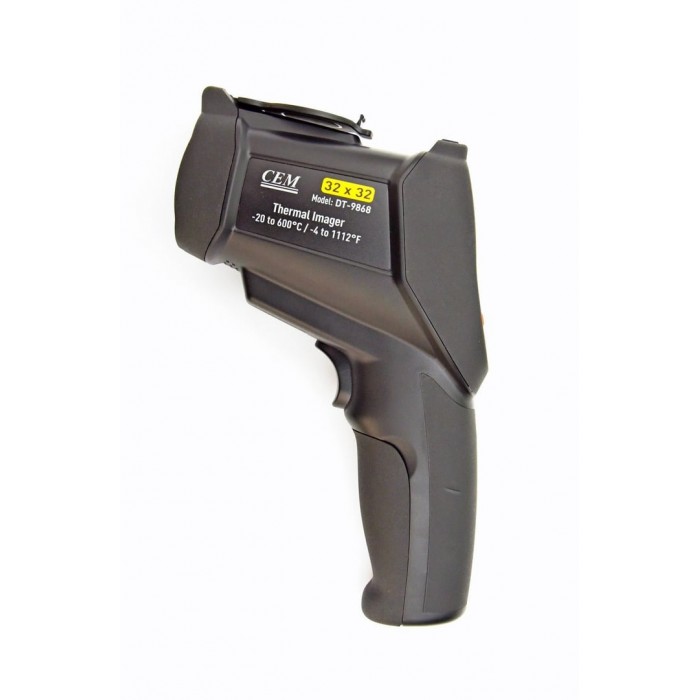

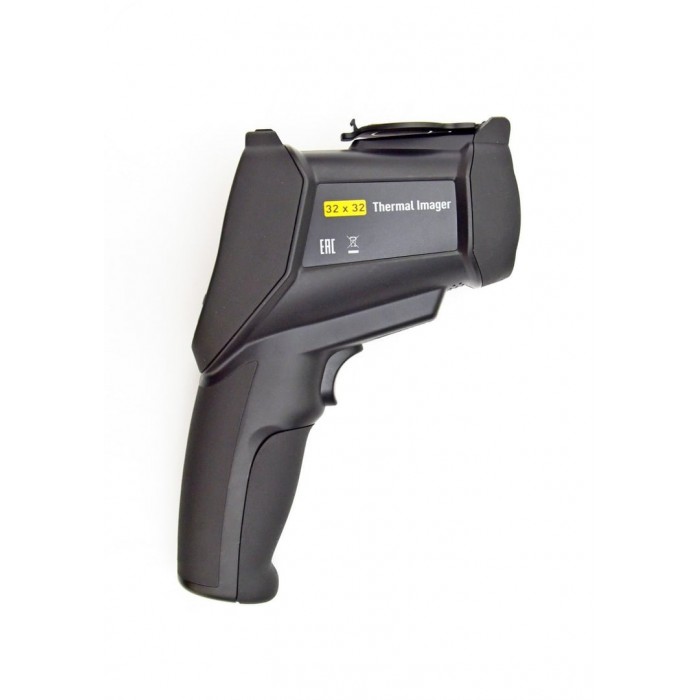

Тепловизор CEM DT-9868

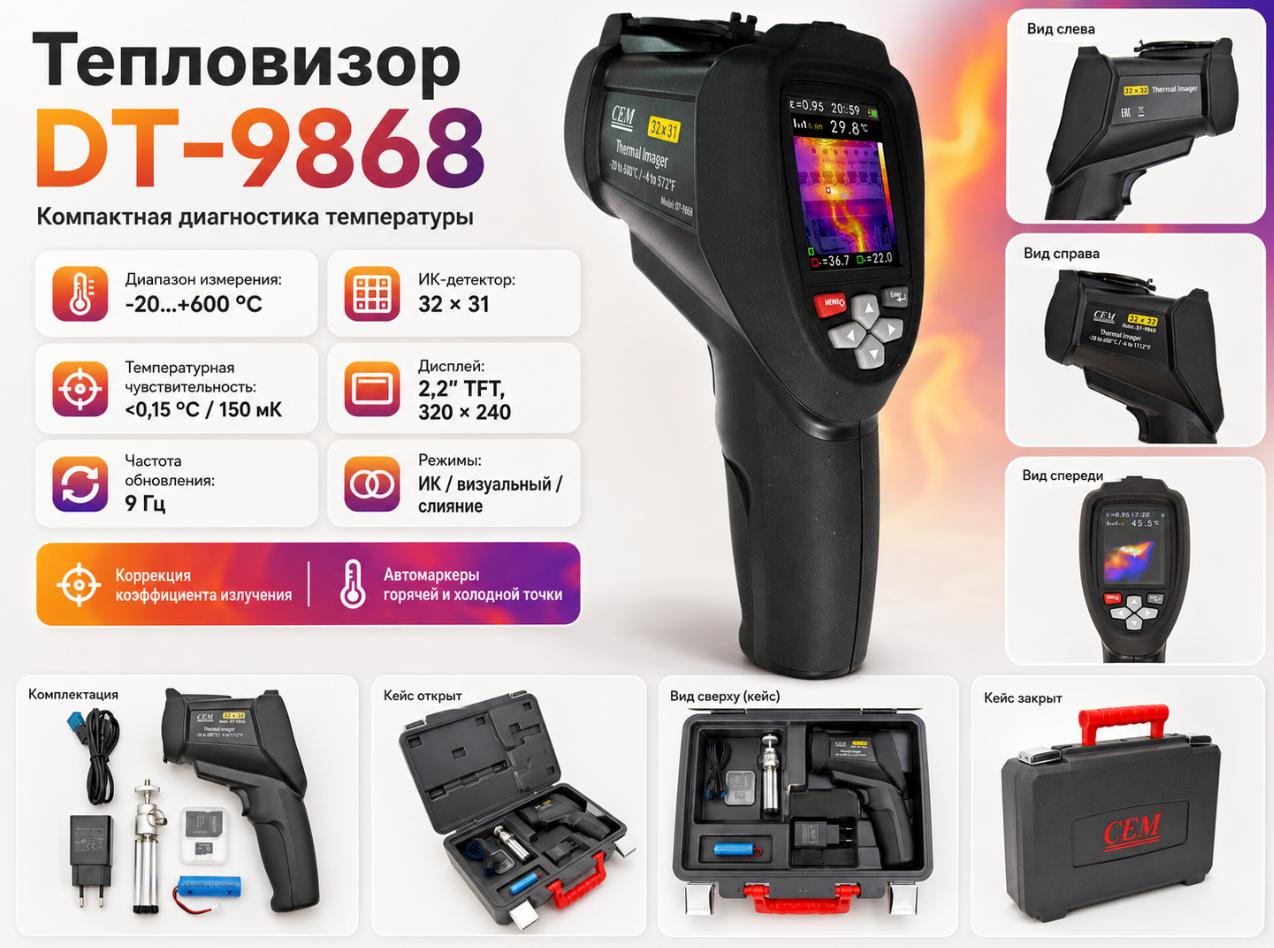

Тепловизор DT-9868 предназначен для оперативного поиска участков с повышенной или пониженной температурой при диагностике электрооборудования, электронных узлов, теплоизоляции и других объектов. Прибор оснащён ИК-детектором с разрешением 32 × 31 пиксель и температурной чувствительностью до 150 мК. Диапазон измерения составляет от −20 до +600 °C, поэтому устройство подходит как для контроля теплопотерь, так и для обнаружения заметно нагретых элементов оборудования.

Ключевые отличия и функции

• Диапазон измерения температуры от −20 до +600 °C для диагностики нагретых и охлаждённых объектов.
• Автоматическое определение горячей и холодной точек с отображением температуры в средней точке.
• Совмещение инфракрасного и визуального изображений с регулировкой степени наложения с шагом 25 %.
• Коррекция параллакса при совмещении изображений для дистанций 0,5, 1, 2 и 3 м.
• Настройка коэффициента излучения и компенсация отражённой температуры для более корректных измерений.
• Шесть цветовых палитр для удобного отображения температурных различий на термограмме.
• Поле зрения 38 × 38° и фиксированный фокус с минимальной дистанцией 0,5 м.
• Сохранение снимков в формате BMP на карту microSD с возможностью записи до 6000 изображений на 1 ГБ.
• Цветной TFT-дисплей диагональю около 56 мм с разрешением 320 × 240 пикселей.
• Передача сохранённых данных на компьютер через USB и поддержка Bluetooth.

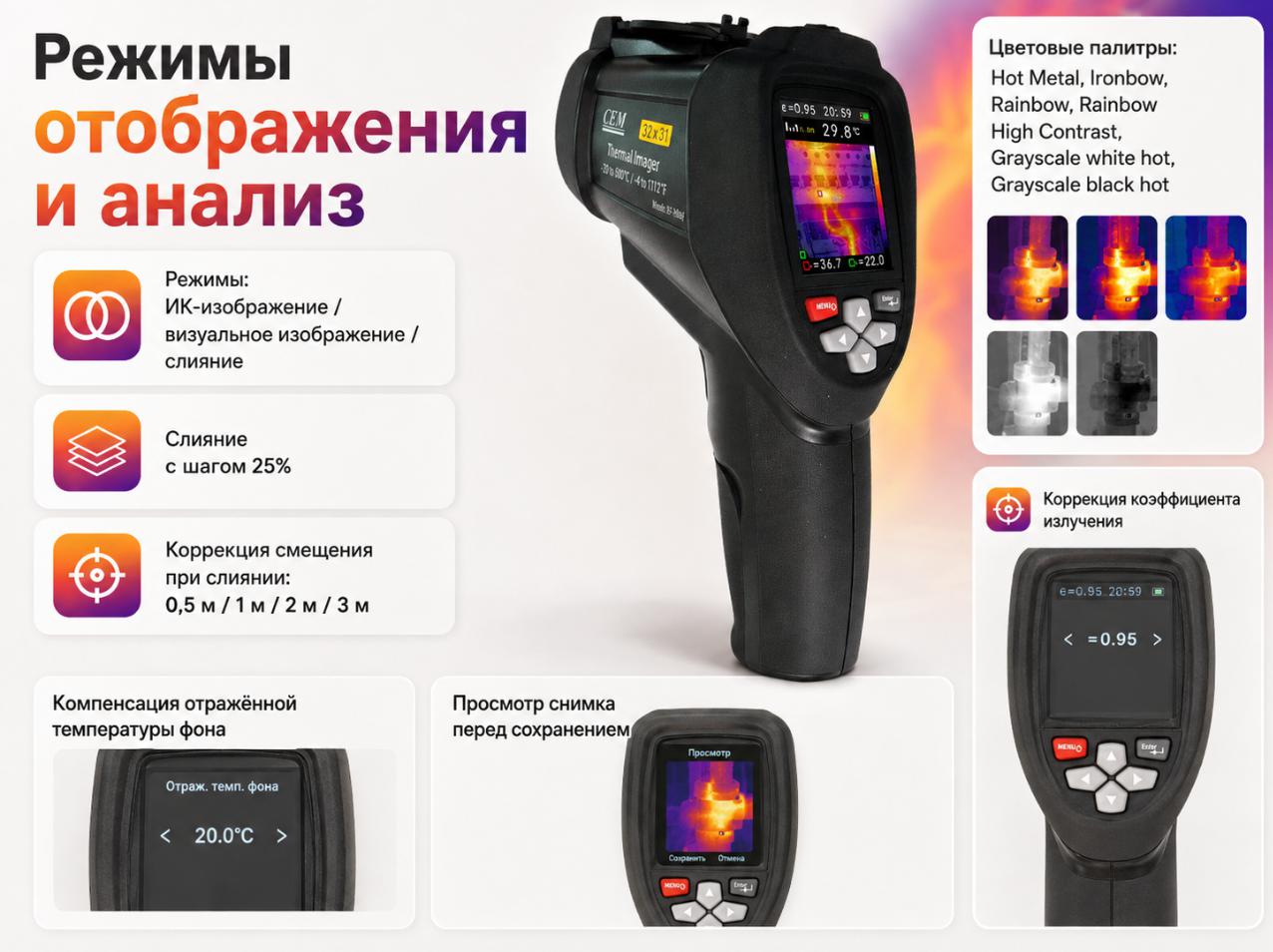

Для модели предусмотрено совмещение инфракрасного и визуального изображений. Такой режим помогает соотнести обнаруженную температурную аномалию с конкретной деталью или участком объекта. Помимо полностью инфракрасного и визуального изображения доступно их слияние с шагом 25 %. Для уменьшения смещения между двумя изображениями предусмотрена коррекция параллакса для дистанций 0,5, 1, 2 и 3 м. Это особенно полезно при обследовании небольших объектов с близкого расстояния.

Прибор автоматически определяет наиболее горячую и наиболее холодную области и выводит соответствующие маркеры на экран. Одновременно можно контролировать температуру в средней точке изображения. Такая функция упрощает первичную диагностику: оператору не требуется вручную просматривать всю термограмму в поисках максимального или минимального значения. Для более корректных измерений предусмотрены настройка коэффициента излучения и компенсация отражённой температуры фона.

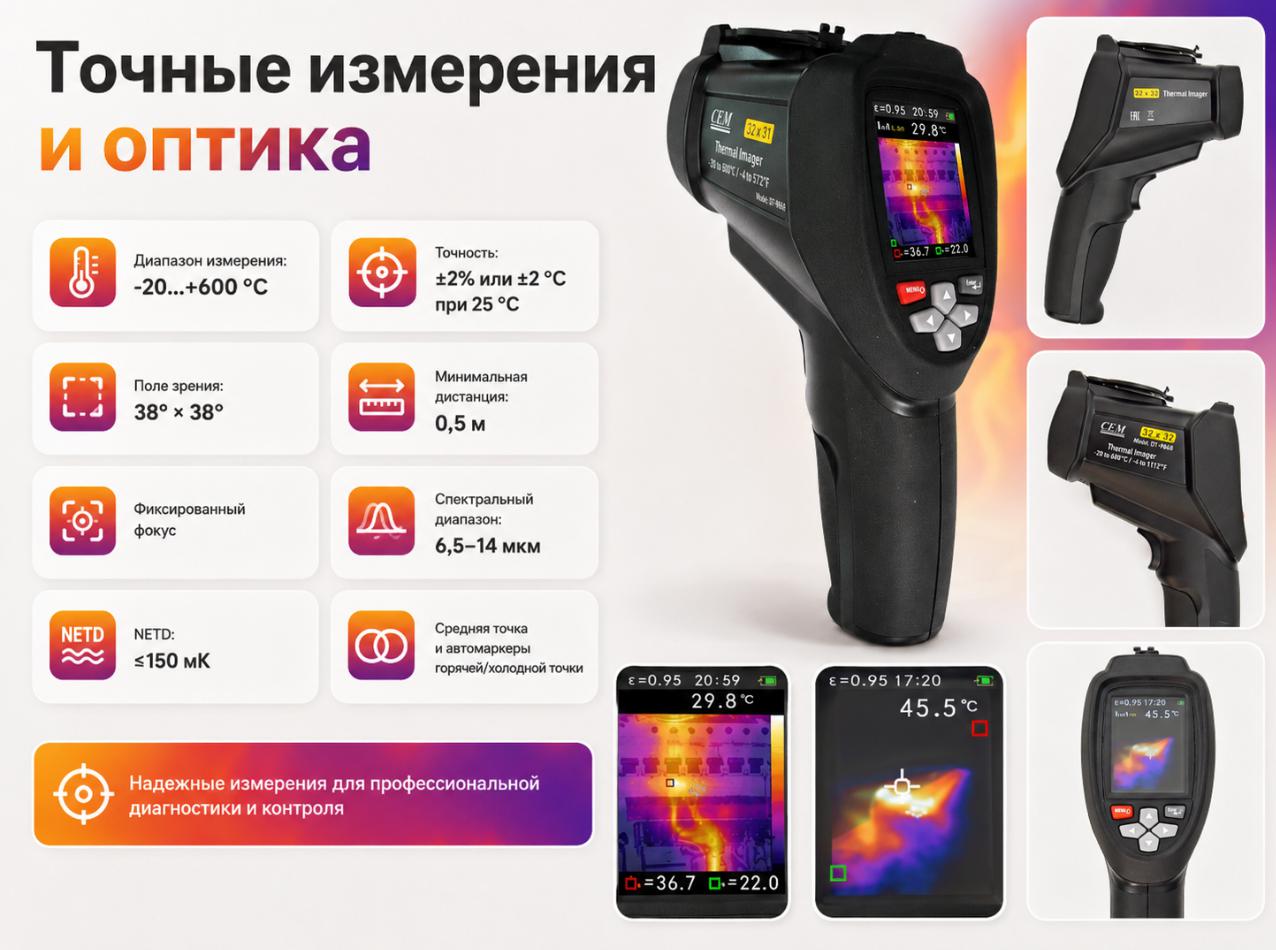

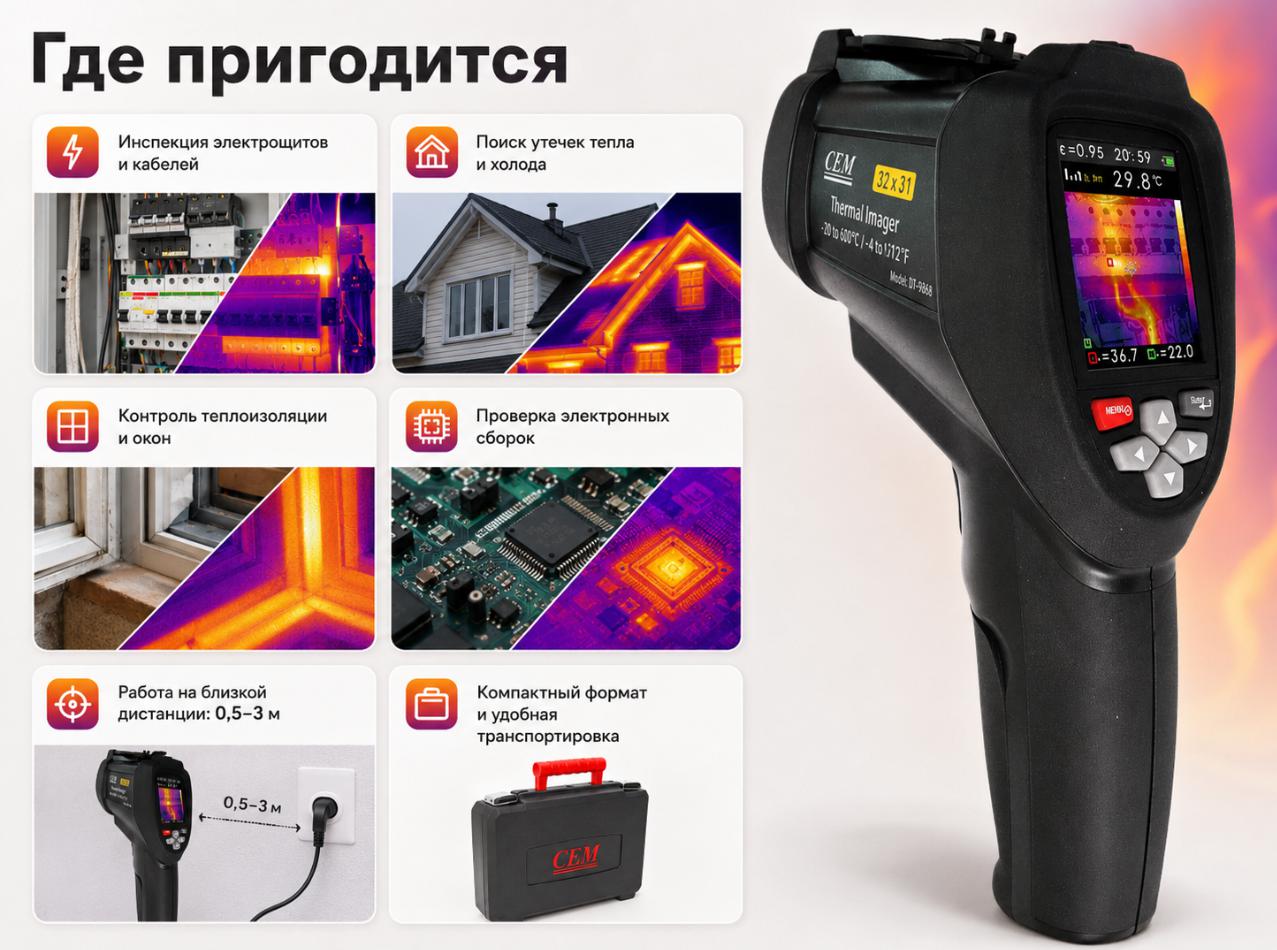

Камера рассчитана прежде всего на работу с объектами, расположенными на небольшом расстоянии. Минимальная дистанция составляет 0,5 м, а поле зрения — 38 × 38°. Пространственное разрешение — 2,07 мрад. Благодаря этим параметрам устройство удобно использовать при проверке распределительных щитов, кабелей, выключателей, электронных сборок и отдельных участков оборудования. Оно также подходит для локального поиска утечек тепла и холода, проверки качества монтажа окон и оценки теплоизоляции небольших поверхностей.

ИК-система построена на неохлаждаемом пироэлектрическом керамическом детекторе, работающем в спектральном диапазоне от 6,5 до 14 мкм. Разрешение инфракрасной матрицы составляет 32 × 31 пиксель, а температурная чувствительность NETD — не более 150 мК. Частота обновления изображения равна 9 Гц. Фокус фиксированный, поэтому во время работы не требуется вручную настраивать резкость. Визуальная камера имеет разрешение 48 608 пикселей и используется в том числе для формирования совмещённого изображения.

Точность измерения температуры составляет ±2 °C или ±2 % при температуре окружающей среды 25 °C. Рабочий диапазон прибора — от −20 до +600 °C. Коррекция коэффициента излучения позволяет учитывать особенности поверхности исследуемого материала, а компенсация отражённой фоновой температуры помогает уменьшить влияние окружающих источников тепла на результат измерения.

Для отображения термограмм предусмотрено шесть цветовых палитр: Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale White Hot и Grayscale Black Hot. Пользователь может выбрать вариант, при котором температурные различия конкретного объекта воспринимаются наиболее наглядно. Автоматическое определение диапазона между горячей и холодной точками позволяет быстро оценить распределение температуры в кадре без длительной ручной настройки.

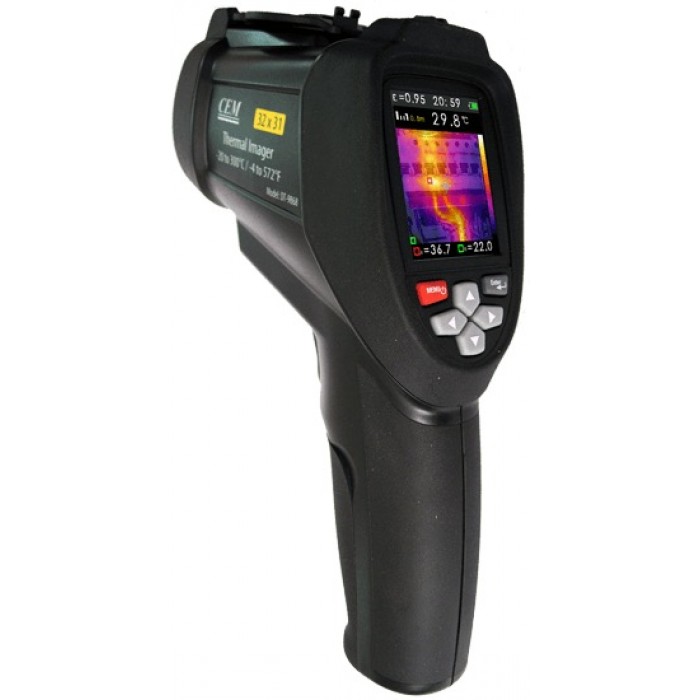

Информация выводится на цветной TFT-дисплей диагональю около 56 мм с разрешением 320 × 240 пикселей. На экране можно просматривать инфракрасное изображение, картинку с визуальной камеры или результат их совмещения. Сохранённый снимок доступен для предварительного просмотра перед записью, а уже записанные изображения можно пролистывать непосредственно на устройстве и открывать нужный файл для повторного анализа.

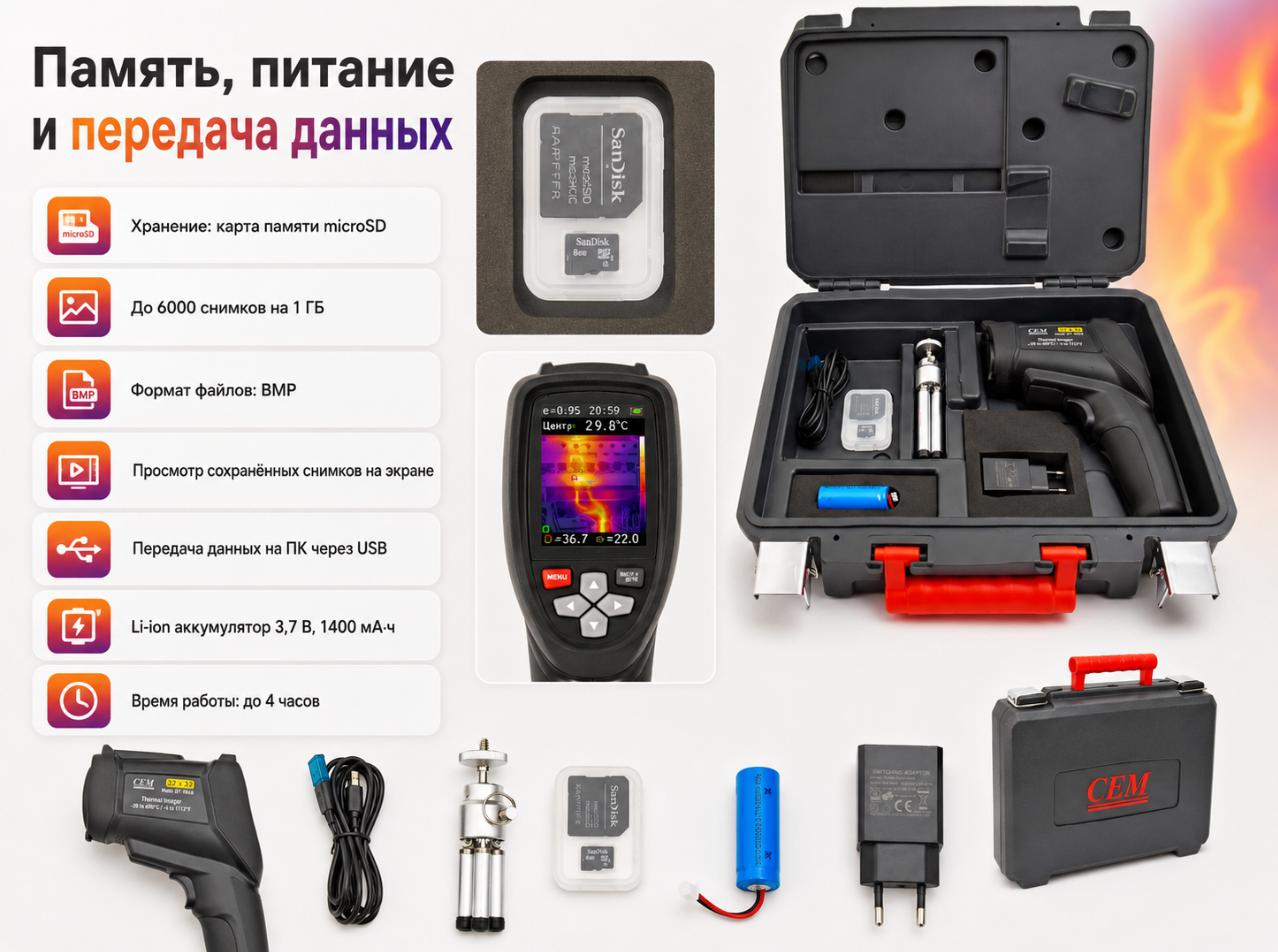

Для хранения результатов используется карта памяти microSD. Снимки записываются в формате BMP; на 1 ГБ памяти помещается до 6000 изображений. В комплекте предусмотрена карта microSD объёмом 4 ГБ. Данные можно перенести на компьютер через USB, что удобно для последующего документирования результатов обследования, подготовки отчётов и архивирования термограмм. Также поддерживается Bluetooth.

Рабочая температура устройства составляет от 0 до +50 °C, температура хранения — от −20 до +60 °C. Допустимая относительная влажность находится в пределах от 10 до 90 % при отсутствии конденсации. Питание осуществляется от литий-ионного аккумулятора напряжением 3,7 В и ёмкостью 1400 мА·ч. Продолжительность автономной работы составляет до 4 часов. Для зарядки используется сетевой адаптер.

Габаритные размеры прибора составляют 290 × 380 × 105 мм, масса — менее 500 г. Устройство рассчитано на переносную эксплуатацию и поставляется с принадлежностями, необходимыми для хранения, питания и передачи данных. Гарантийный срок составляет 2 года

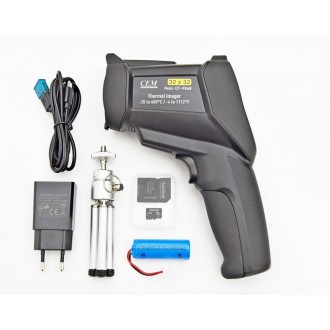

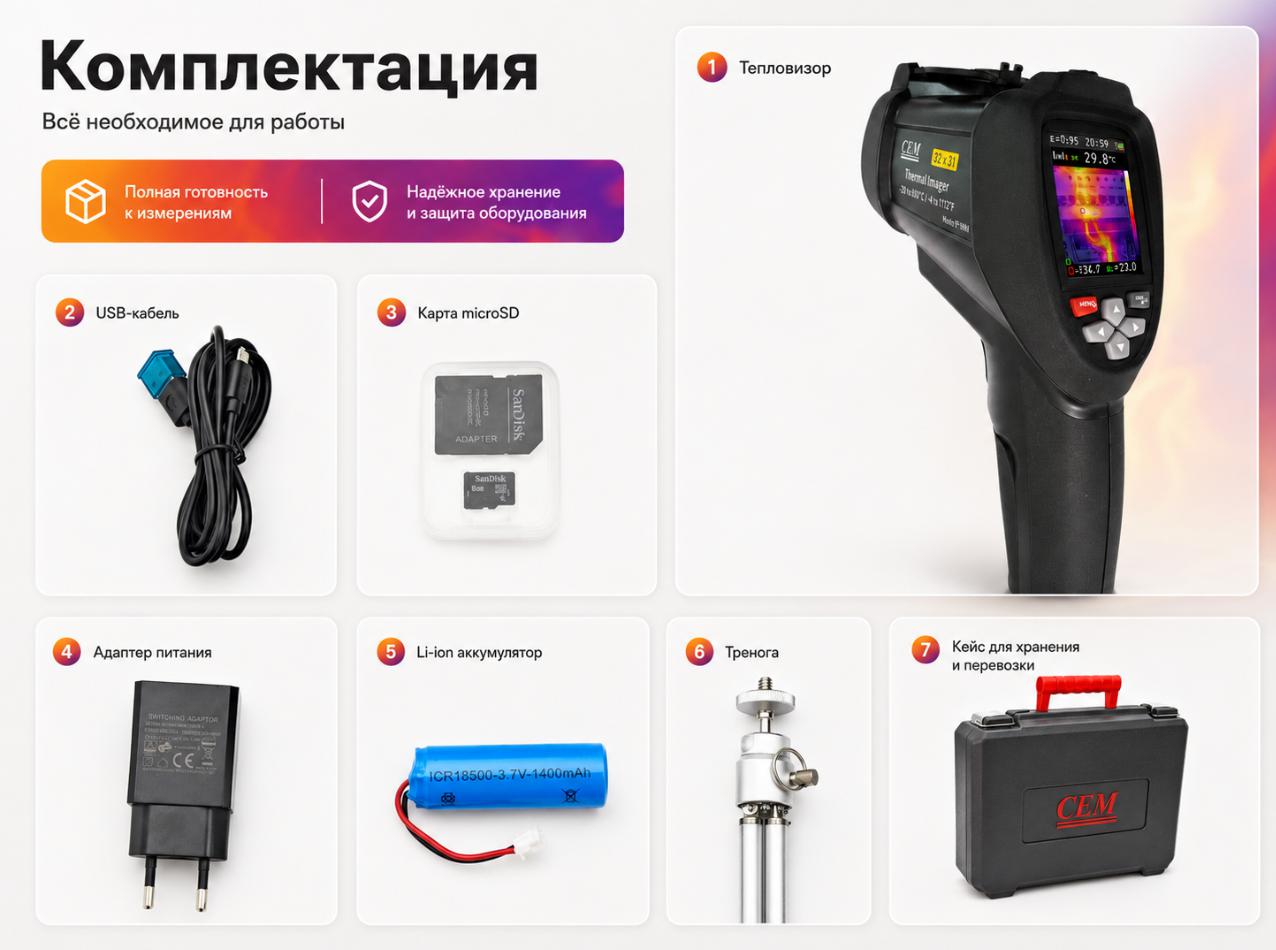

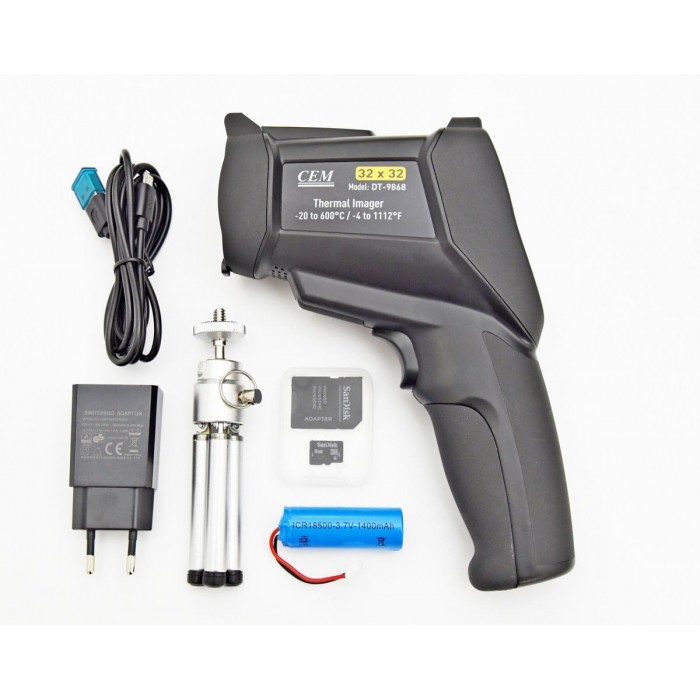

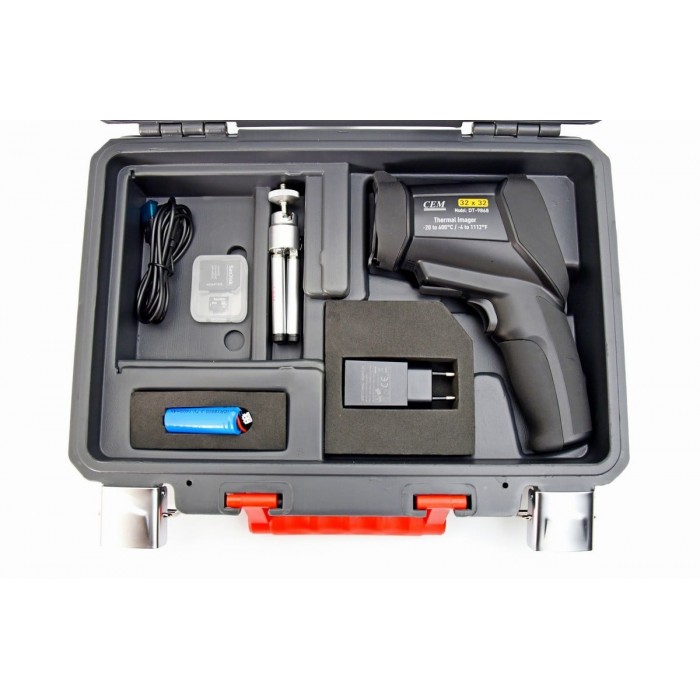

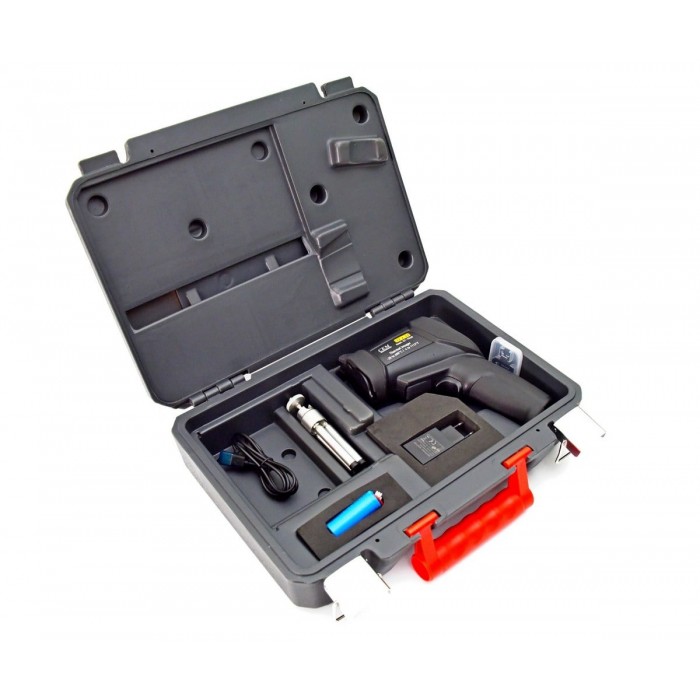

В комплект CEM DT-9868 входят тепловизионная камера, USB-кабель, карта памяти microSD объёмом 4 ГБ, сетевой адаптер питания, защитный кейс, литий-ионный аккумулятор 3,7 В ёмкостью 1400 мА·ч, тренога и руководство пользователя. Такой набор позволяет использовать прибор для измерений и сохранять результаты без необходимости отдельно подбирать основные аксессуары.

Комплектация

• Тепловизор CEM DT-9868
• Кабель USB
• Карта памяти microSD 4 ГБ
• Адаптер питания

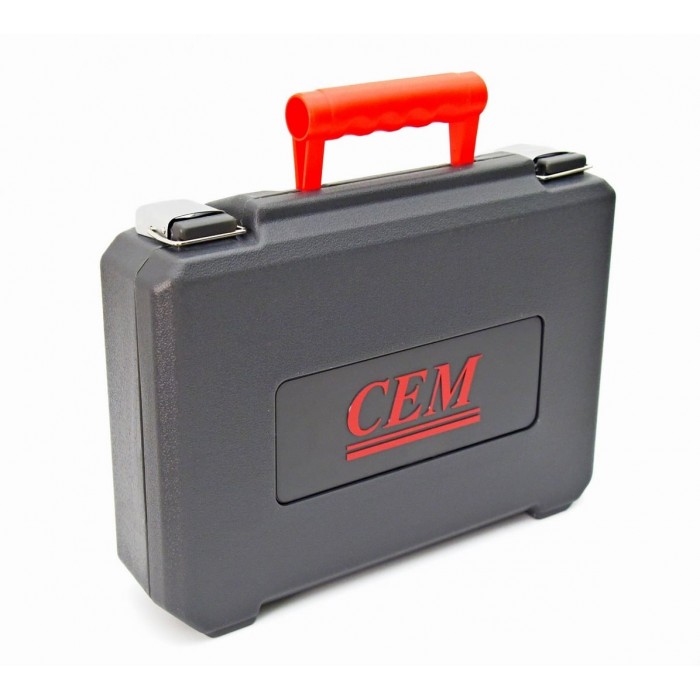

• Кейс
• Батарея 3,7В 1400мА, Li-ion
• Тренога
• Руководство пользователя

Технические характеристики:

• Диапазон измерения температур - - 20° до +600°С
• Точность измерения температур - ± 2% ± 2°С протестировано при 25°С
• Коррекция коэффициента излучения - Да
• Компенсация отраженной температуры фона - Да
• Частота захвата снимков - 9Гц
• Тип детектора - Неохлаждаемый пироэлектрический керамический детектор
• Температурная чувствительность (NETD) - ≤150мК
• Спектральная чувствительность - 6,5 до 14мкм
• Визуальная камера - 48608 пикселей
• Поле обзора - 38°× 38°
• Механизм фокусировки - Фиксированный фокус
• Палитры - Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale (white hot) и Grayscale (black hot)
• Диапазон температур между горячей и холодной точками с отметкой температуры в средней точке (настройка диапазона) - Автоматически
• Коррекция смещения (параллакса) при слиянии визуального с инфракрасным изображением - 0,5м, 1м, 2м, 3м
• Варианты просмотра изображений - Только инфракрасное, только визуальное и слияние инфракрасного и визуального изображений с шагом 25%
• Определение положения горячей и холодной точек - Да
• Выполнение снимка - Снимок можно просматривать перед сохранением
• Область хранения - Карта памяти Micro SD, запись до 6000 снимков/1 Гб
• Формат файлов - .BMP
• Режим просмотра записанных снимков - Прокрутка перечня снимков и вывод интересующего изображения на экран
• Рабочая температура - 0 до +50°С
• Температура хранения - -20 до +60°С
• Относительная влажность - От 10% до 90% без учета конденсации
• Экран - 2,2-дюймовый с диагональю 320×240 TFT жидкокристаллический
• Дисплей - ЖК, 2.2" TFT, 320x240 пикселей
• Модель - DT-9868
• Поле зрения (FOV) / Минимальное фокусное расстояние - 38°x38°/ 0.5 м
• Пространственное разрешение (IFOV) - 2.07 мрад
• Температурная чувствительность / NETD - <0.15°C при +30°C / 150 мК
• Частота обновления кадров, Гц - 9
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый пироэлектрический керамический детектор / 6.5–14мкм
• Детектор ИК (разрешение), пикселей - 32x31
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием
• Цветовые палитры - Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale (white hot), Grayscale (black hot)
• Температурный диапазон объекта, °С/°F - -20...300 / -4...572
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, коррекция смещения при слиянии
• Устройство хранения видеозаписей - 1Гб, микро SD-карта
• Формат снимков - BMP, на карте памяти < 6000 снимков
• Команды настройки - Перевод единиц измерения, настройка времени и даты, информация с камеры
• Разъемы - USB
• USB - Передача данных между устройством и ПК
• Система зарядки - Для камеры (сетевой АС адаптер)
• Температура эксплуатации, °C - 0...50
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 290x380x105
• Вес, г - <500
• Гарантия - 2 года
