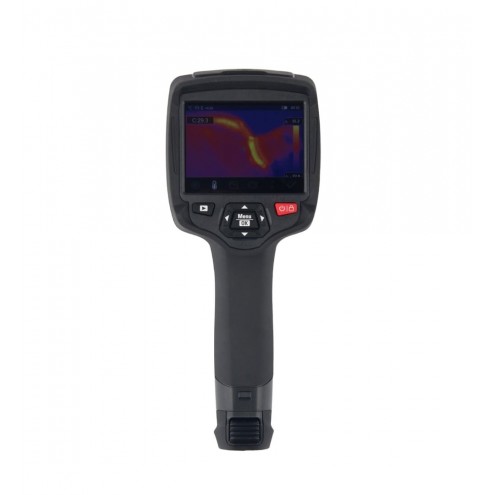

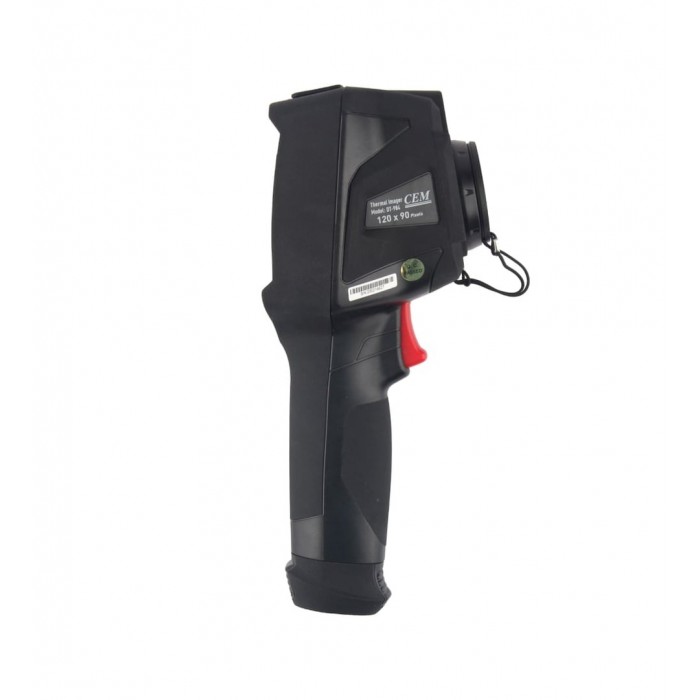

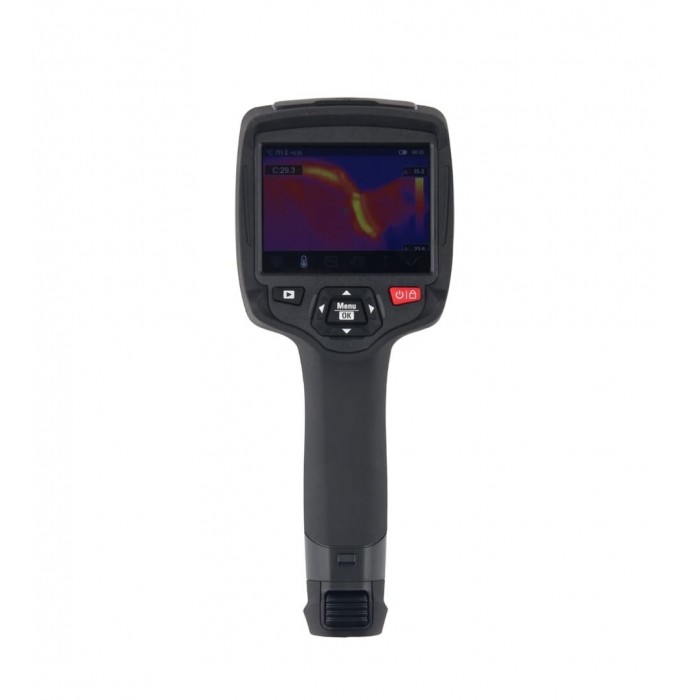

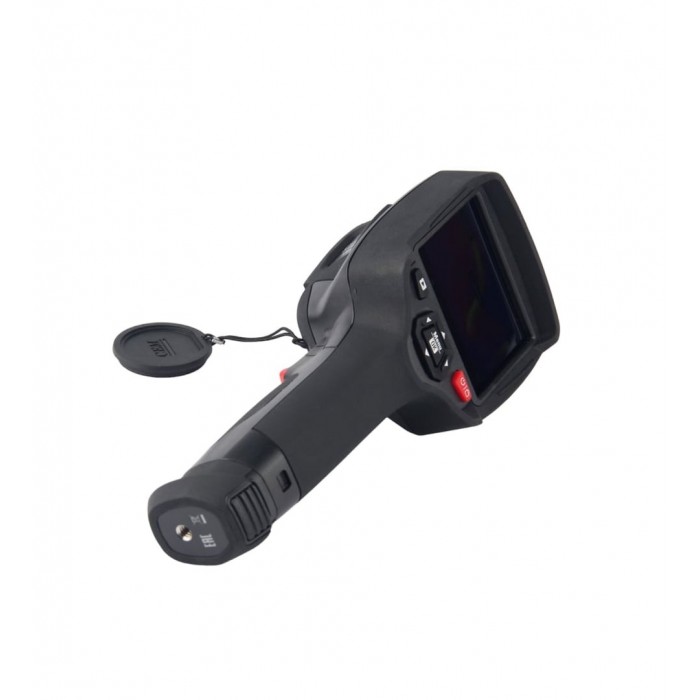

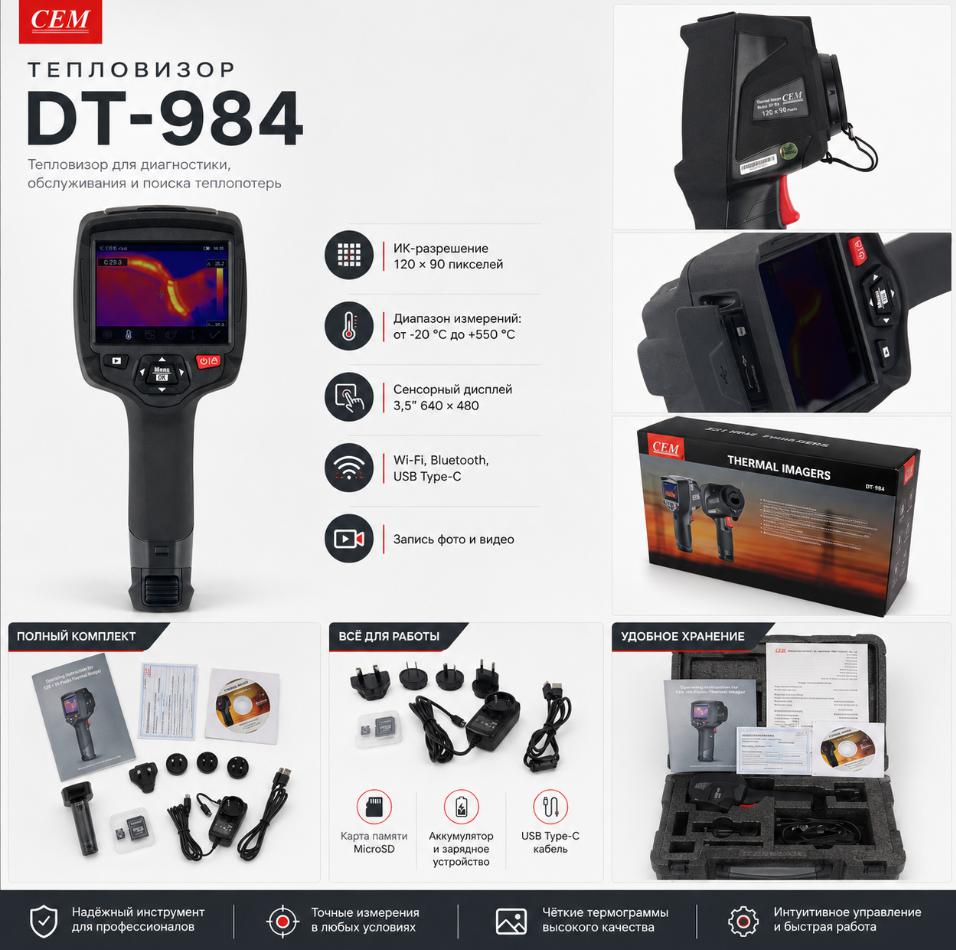

Тепловизор CEM DT-984

Тепловизор CEM DT-984 предназначен для профилактического обслуживания, диагностики и поиска неисправностей оборудования, инженерных систем и отдельных узлов. Прибор позволяет получать тепловое изображение, контролировать распределение температуры и фиксировать результаты обследования. Поддерживаются сохранение снимков, запись и последующее воспроизведение видео, поэтому результаты измерений можно использовать не только непосредственно во время осмотра, но и для дальнейшего анализа. Рабочий диапазон измерения температуры объектов составляет от −20 до +550 °C, что позволяет применять устройство для обследования как относительно холодных поверхностей, так и оборудования с выраженным нагревом.

Ключевые отличия и функции

• Измерение температуры объектов в диапазоне от −20 до +550 °C.
• ИК-матрица 120 × 90 пикселей с температурной чувствительностью менее 0,1 °C.
• Сенсорный ЖК-дисплей 88,9 мм с разрешением 640 × 480 пикселей.
• Непрерывный цифровой зум от 1× до 16× для детального просмотра выбранных участков.
• ИК-, визуальное и совмещённое изображение, режим «картинка в картинке» и масштабирование.
• Автоматические маркеры горячих и холодных зон для быстрого поиска температурных отклонений.
• Анализ температуры по центральной и трём пользовательским точкам, двум линиям и трём областям.
• Запись видео MPEG-4 и сохранение более 6000 снимков в форматах JPEG и HIR.
• Wi-Fi, Bluetooth и USB Type-C для передачи изображений, данных и видеопотока на ПК.
• Встроенная цифровая камера 2 Мп для визуальной привязки результатов тепловизионного обследования.

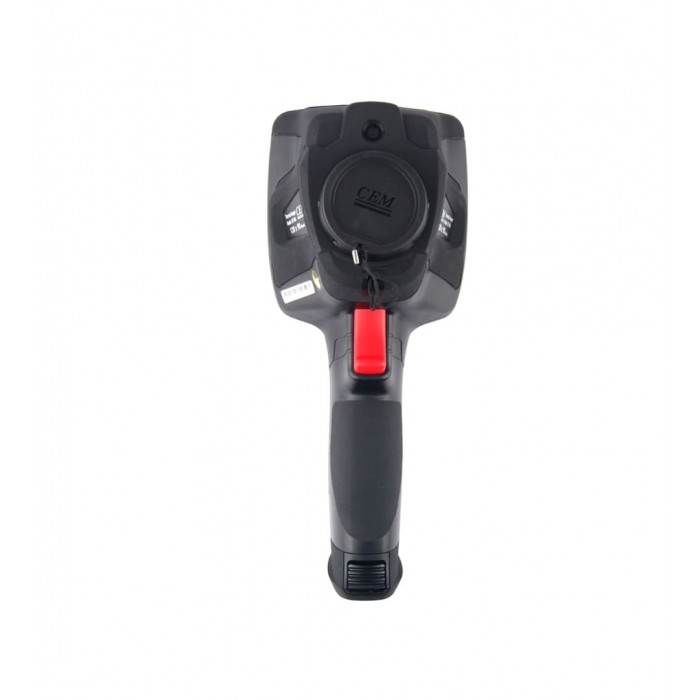

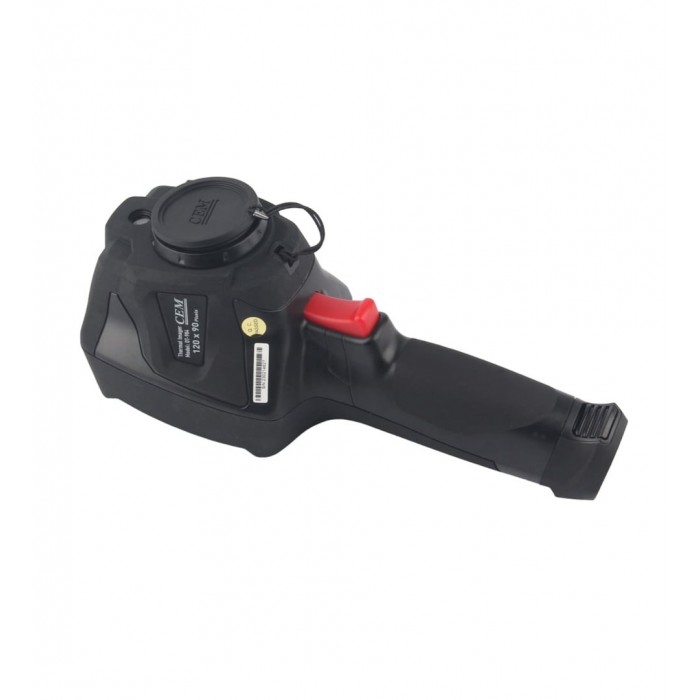

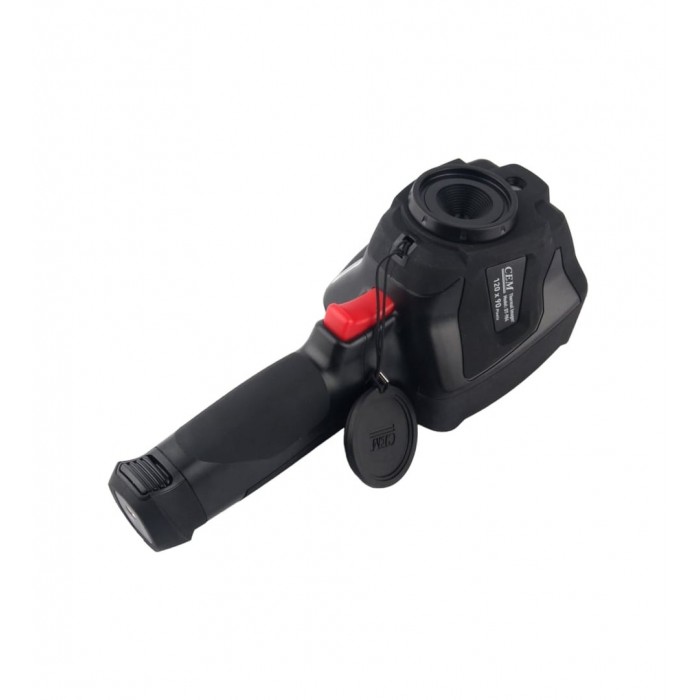

В основе прибора используется неохлаждаемый микроболометр, работающий в спектральном диапазоне 8–14 мкм. ИК-матрица имеет разрешение 120 × 90 пикселей, а температурная чувствительность NETD составляет менее 0,1 °C при температуре +30 °C, или 100 мК. Такие параметры позволяют отображать различия температуры на исследуемой поверхности и формировать наглядную термограмму. Частота обновления кадров составляет 25 Гц. Для получения изображения используется объектив с фокусным расстоянием 2,23 мм; ручная регулировка фокуса не предусмотрена.

Поле зрения камеры составляет 50° × 37°, минимальное фокусное расстояние — 0,5 м, пространственное разрешение IFOV — 7,6 мрад. Цифровое увеличение регулируется в диапазоне от 1× до 16× и позволяет увеличить интересующую область непосредственно на экране. При этом оптическая система остаётся с фиксированной фокусировкой, поэтому пользователю не требуется вручную настраивать резкость перед каждым измерением. Такое сочетание параметров рассчитано на оперативное обследование оборудования, помещений, электрических соединений и элементов инженерных коммуникаций.

Прибор подходит для поиска участков с нетипичным нагревом или охлаждением, которые могут указывать на теплопотери, нарушения в электрических соединениях или проблемы в системах отопления. Автоматические маркеры горячей и холодной точек помогают быстрее определить области с максимальной и минимальной температурой в текущем кадре. Полученные значения отображаются вместе с термограммой, благодаря чему специалист может сразу сопоставить положение проблемного участка с температурными данными и определить, какая зона требует более подробной проверки.

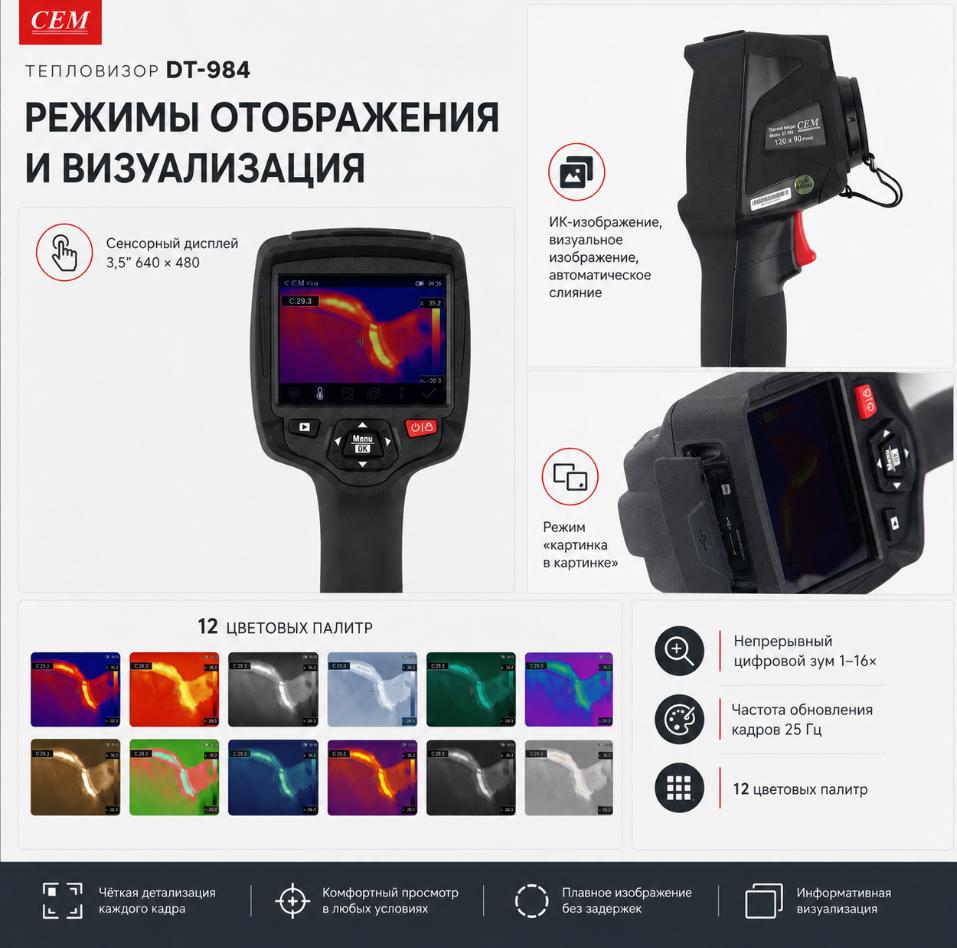

Для просмотра информации используется сенсорный ЖК-дисплей с диагональю 88,9 мм и разрешением 640 × 480 пикселей. На экране можно выводить инфракрасное изображение, визуальное изображение, результат автоматического слияния, а также использовать режим «картинка в картинке» и масштабирование. Совмещение обычного изображения с термограммой облегчает привязку обнаруженного температурного отклонения к конкретному элементу оборудования или конструкции. Это особенно удобно при обследовании электропроводки, радиаторов, трубопроводов и других объектов, где важно не только увидеть температурный контраст, но и точно определить его расположение.

Для настройки отображения предусмотрено 12 цветовых палитр: IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm и Vision zone. Разные варианты визуализации позволяют подобрать удобное представление термограммы в зависимости от характера обследуемого объекта и распределения температуры. Пользователь может выбрать контрастное цветное отображение, градации серого либо специальные варианты, предназначенные для более наглядного выделения отдельных температурных зон.

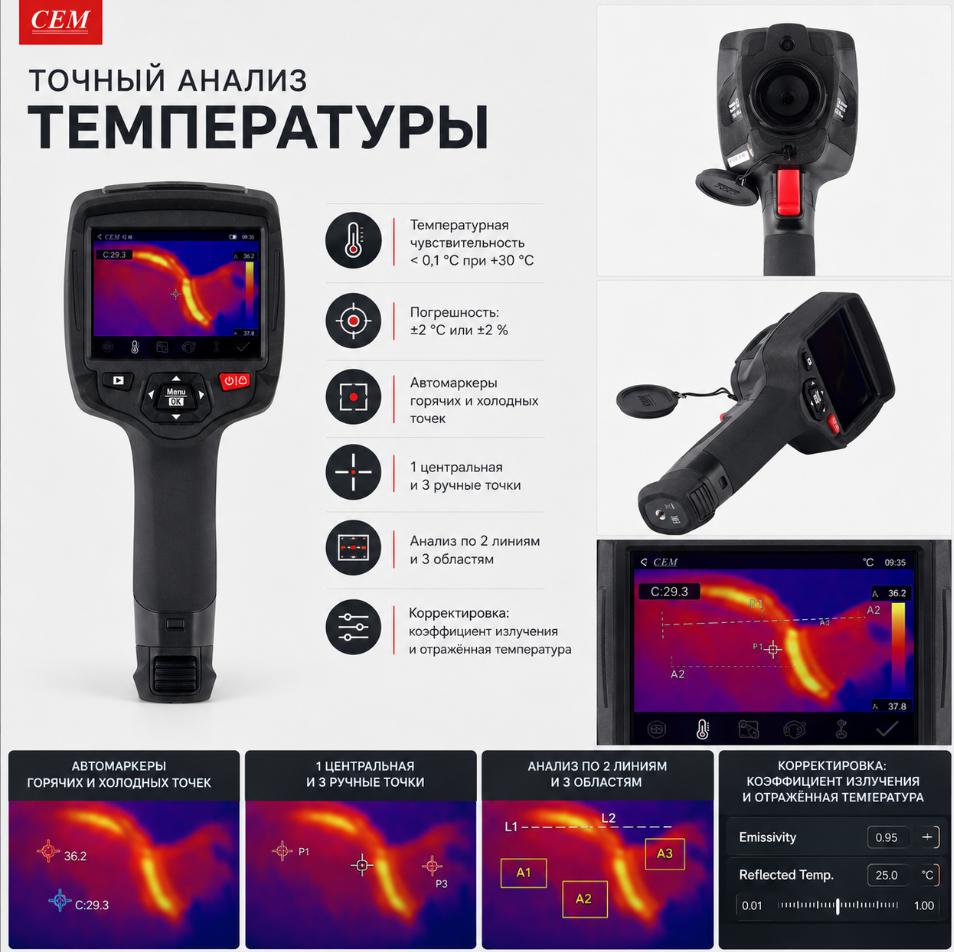

Диапазон измеряемой температуры составляет от −20 до +550 °C. Погрешность равна ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C. Для корректировки результатов предусмотрена настройка коэффициента излучения и отражённой температуры. Эти параметры позволяют учитывать свойства исследуемой поверхности и условия, влияющие на бесконтактное инфракрасное измерение. Полученные значения можно оценивать непосредственно на экране вместе с изображением объекта.

Средства анализа не ограничиваются одной точкой измерения. DT-984 поддерживает центральную точку и ещё три точки, которые пользователь задаёт вручную. Дополнительно доступен анализ по двум линиям и трём выбранным областям. Такой набор инструментов позволяет сравнивать температуру в нескольких частях одного объекта без необходимости выполнять отдельное измерение для каждого участка. Автоматические горячие и холодные маркеры дополняют ручной анализ и помогают быстро обнаружить температурные максимумы и минимумы в поле зрения.

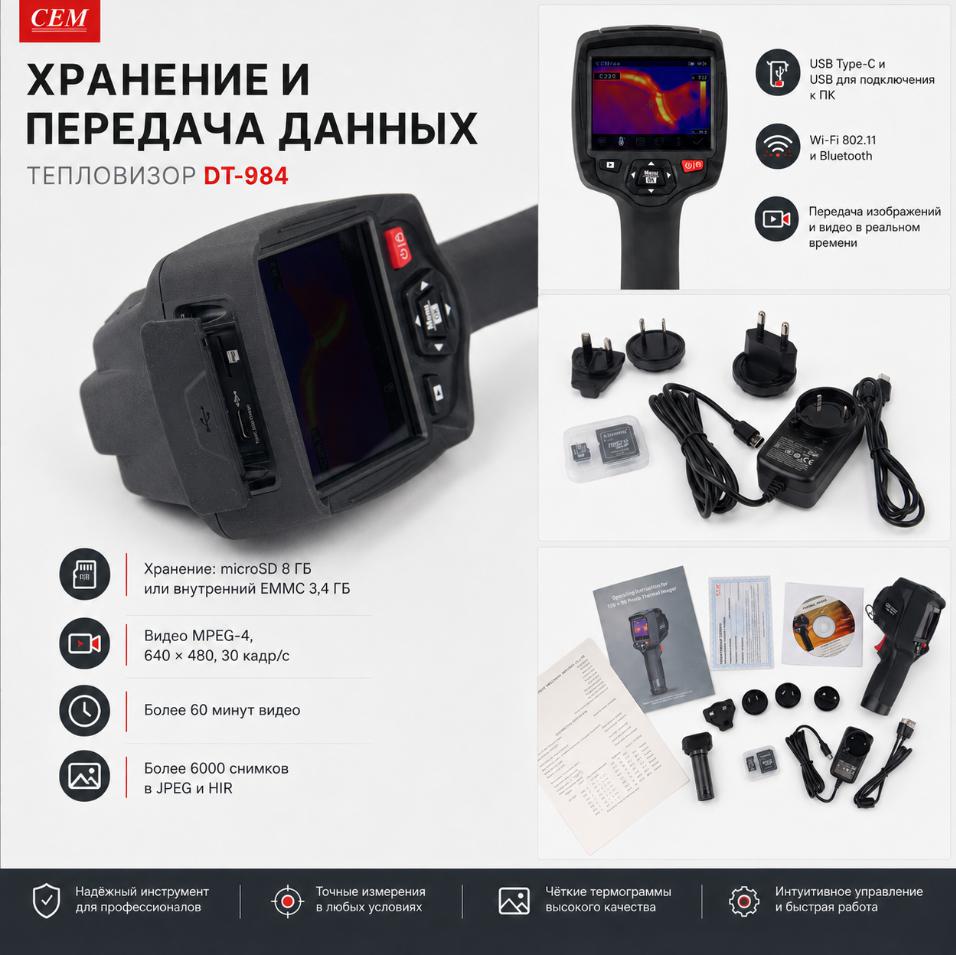

Для документирования результатов предусмотрена запись видеоматериалов и сохранение отдельных кадров. Видео записывается в формате MPEG-4 с разрешением 640 × 480 пикселей и частотой 30 кадров/с. Продолжительность записи на карте памяти может превышать 60 минут. Поддерживается работа как с инфракрасным, так и с визуальным изображением, включая одновременное хранение данных этих режимов. Благодаря этому обследование можно сохранить полностью и вернуться к необходимому моменту после завершения работы непосредственно на объекте.

Фотографии сохраняются в форматах JPEG и HIR, включая данные измерений. Ёмкость носителя позволяет разместить более 6000 снимков. Для хранения информации предусмотрена карта microSD объёмом 8 ГБ или внутренняя память eMMC объёмом 3,4 ГБ. Встроенные средства анализа позволяют работать с сохранёнными материалами непосредственно в устройстве. Возможность сохранять результаты измерений вместе с изображением удобна при последовательном обследовании большого количества однотипных узлов, когда требуется сравнить полученные данные после завершения осмотра.

В меню доступны изменение единиц измерения, выбор языка, настройка формата времени и даты, а также просмотр информации о камере. Интерфейс поддерживает несколько языков. Наличие даты и времени в настройках упрощает систематизацию сохранённых материалов, особенно при длительном обследовании или регулярном контроле одного и того же оборудования. Управление основными режимами выполняется через экран и органы управления на корпусе, поэтому параметры измерения, отображения и сохранения можно изменять непосредственно во время работы.

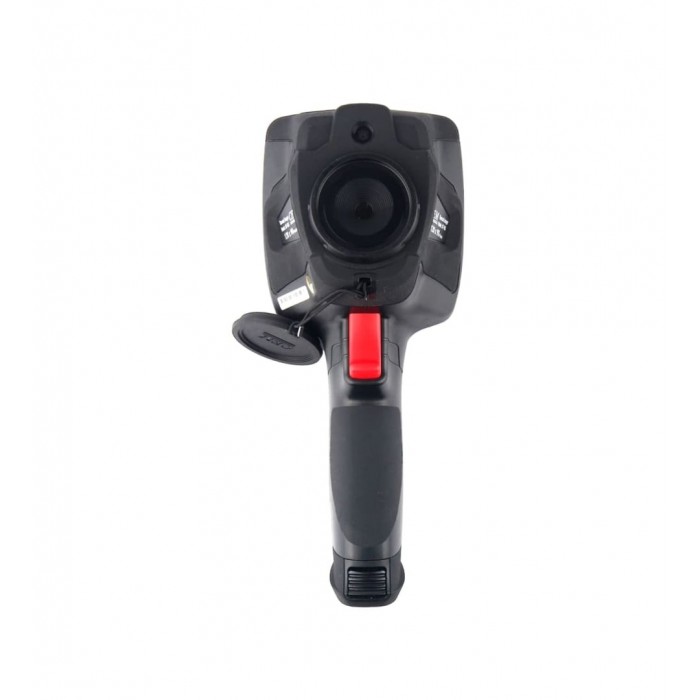

Помимо инфракрасного модуля, устройство оснащено встроенной цифровой камерой разрешением 2 Мп. Поле зрения визуального объектива составляет 65°. Обычное изображение используется отдельно либо совместно с тепловой картиной. Режим слияния и функция «картинка в картинке» помогают соотнести температурное распределение с реальными деталями объекта. Это особенно полезно там, где на термограмме рядом находятся несколько конструктивно похожих элементов и требуется точно определить, к какому из них относится обнаруженная температурная аномалия.

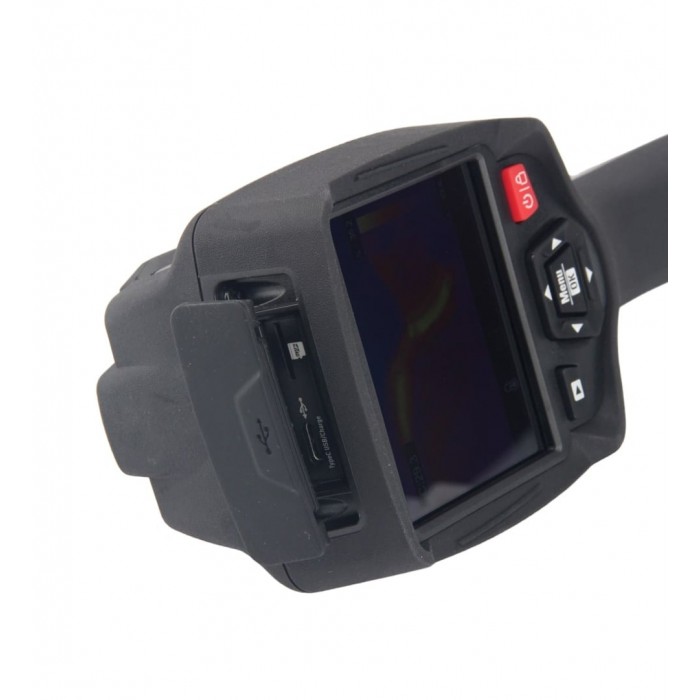

Для обмена данными предусмотрены USB и разъём Type-C. По USB можно передавать сохранённую информацию между камерой и компьютером, а также передавать видеопоток на ПК в реальном времени. Беспроводная связь Wi-Fi 802.11 используется для передачи изображений и видео без проводного подключения. Также поддерживается Bluetooth. Благодаря нескольким вариантам соединения пользователь может выбрать подходящий способ передачи материалов в зависимости от доступного оборудования и условий проведения обследования.

Разъём USB Type-C применяется и в системе питания прибора. Входное напряжение составляет 5 В постоянного тока. Для зарядки используется сетевой адаптер, а литий-ионный аккумулятор обеспечивает до 4 часов автономной работы. Предусмотрено автоматическое выключение, позволяющее отключать устройство при отсутствии необходимости в его дальнейшей работе. Съёмная или внешняя организация кабельного подключения не требуется во время измерения, поэтому обследование можно проводить автономно, а зарядку выполнять после завершения работы.

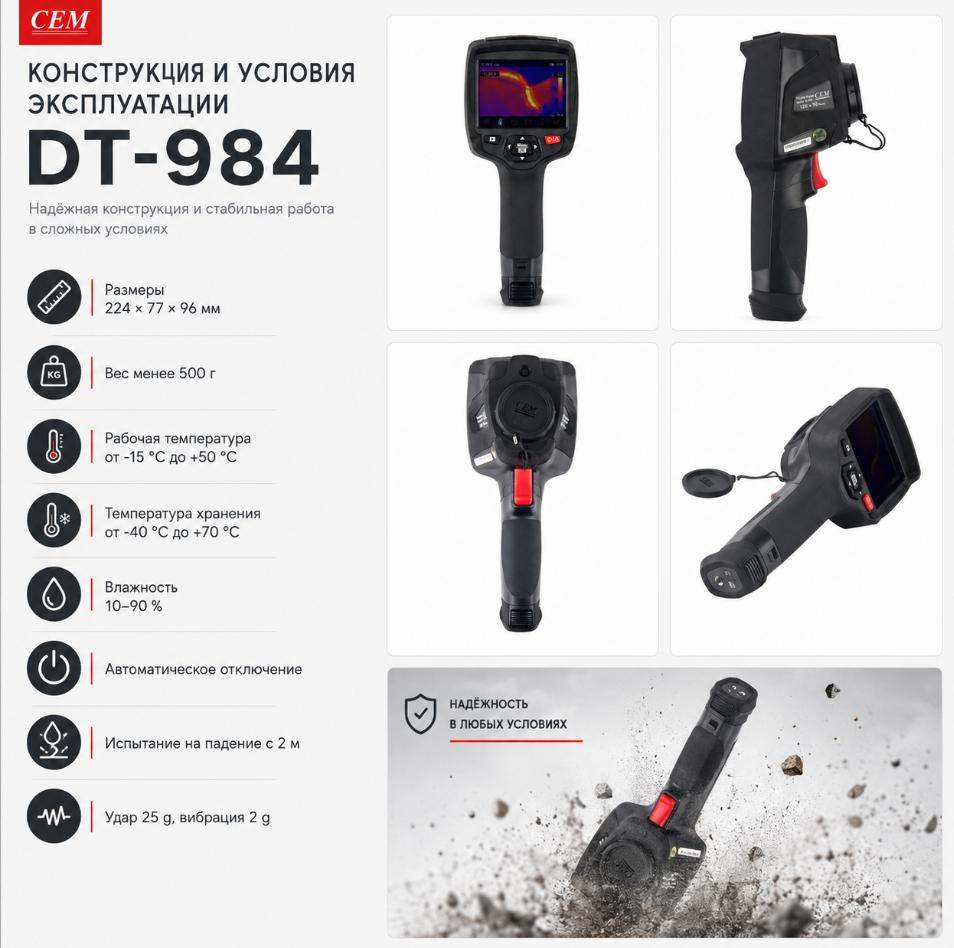

Камера рассчитана на эксплуатацию при температуре окружающей среды от −15 до +50 °C. Допустимый диапазон хранения шире и составляет от −40 до +70 °C. Относительная влажность при эксплуатации и хранении должна находиться в пределах от 10 до 90 %. Эти параметры необходимо учитывать при использовании прибора на производственных площадках, в технических помещениях, на строительных объектах и при хранении оборудования между выездами.

Корпус рассчитан на эксплуатационные нагрузки, возникающие при переноске и работе вне стационарного рабочего места. Устройство выдерживает падение с высоты до 2 м. Ударная нагрузка составляет 25 g согласно IEC 60068-2-29, допустимая вибрационная нагрузка — 2 g согласно IEC 60068-2-6. Эти параметры относятся к механической стойкости прибора и дополняют характеристики, важные для регулярного применения при обследовании оборудования и инженерных систем.

Габариты устройства составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Компактные размеры позволяют удерживать камеру одной рукой и переносить её вместе с необходимыми принадлежностями. При этом корпус включает дисплей, инфракрасный модуль, визуальную камеру, аккумулятор и элементы управления, необходимые для проведения измерений, просмотра термограмм и сохранения результатов.

Тепловизор сочетает измерение температуры, визуализацию теплового распределения, автоматический поиск горячих и холодных участков, анализ по точкам, линиям и областям, фото- и видеозапись, а также проводную и беспроводную передачу данных. Наличие нескольких способов отображения помогает выбирать наиболее удобный вид изображения для конкретной задачи, а средства документирования позволяют сохранять результаты обследования без использования отдельной камеры или регистратора.

Модель DT-984 рассчитана на диагностические работы, где требуется не только обнаружить температурное отклонение, но и сохранить полученную информацию для последующего просмотра. Диапазон до +550 °C, матрица 120 × 90 пикселей, сенсорный экран 640 × 480 пикселей, цифровое увеличение до 16× и встроенные инструменты анализа образуют единый набор функций для обследования оборудования, электрических систем, отопительных коммуникаций и помещений. Гарантийный срок на прибор составляет 2 года

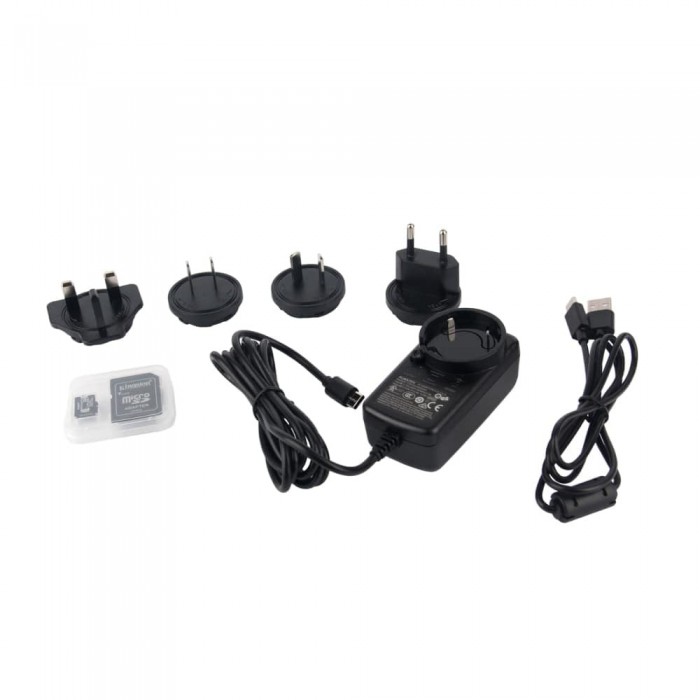

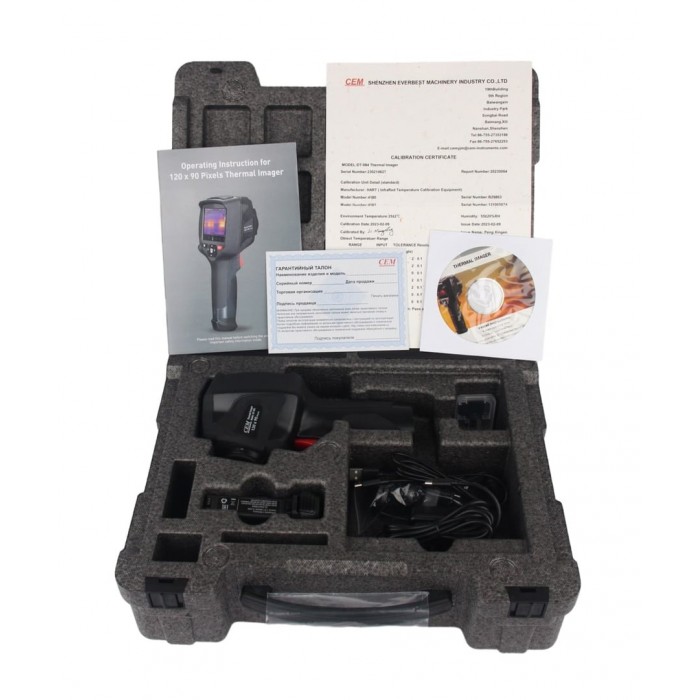

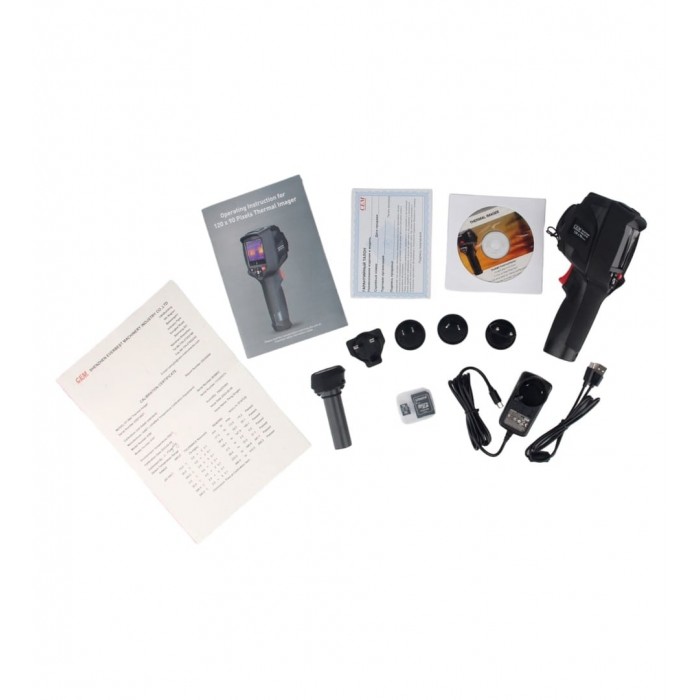

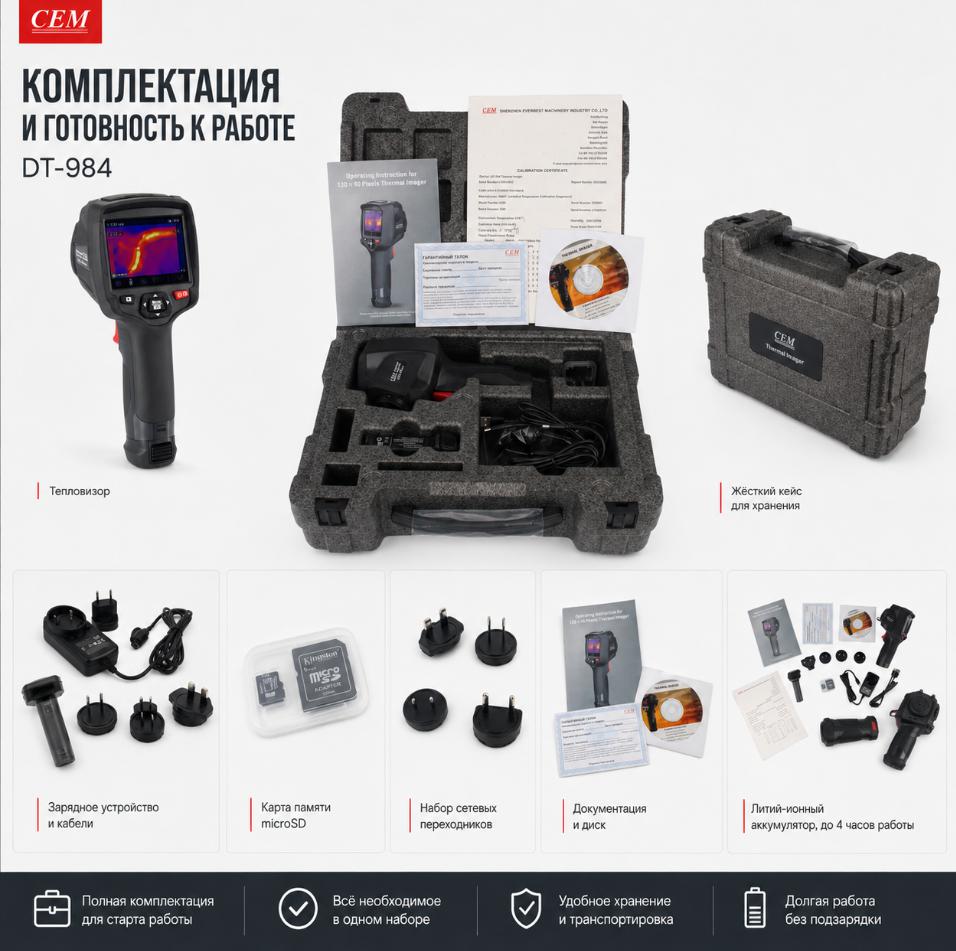

Комплектация

• Тепловизор CEM DT-984
• Кабель USB
• Аккумулятор
• Карта памяти Micro SD
• Зарядное устройство и переходники

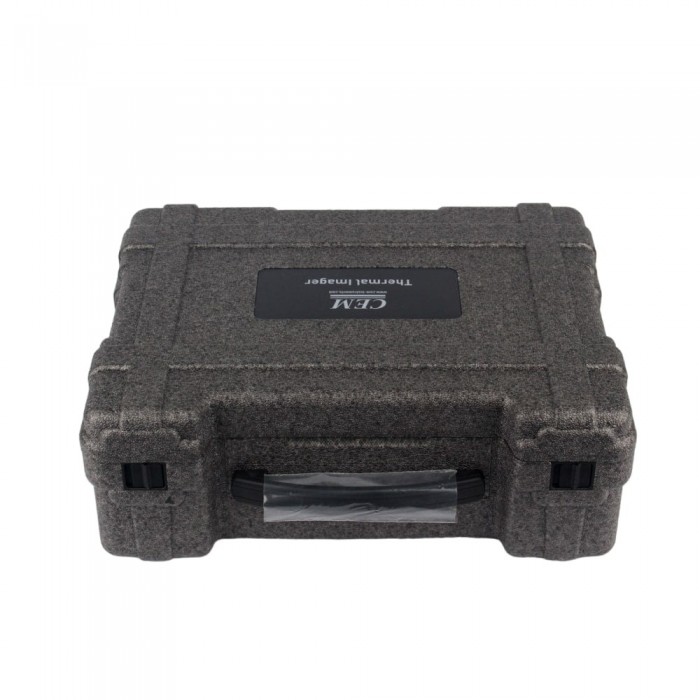

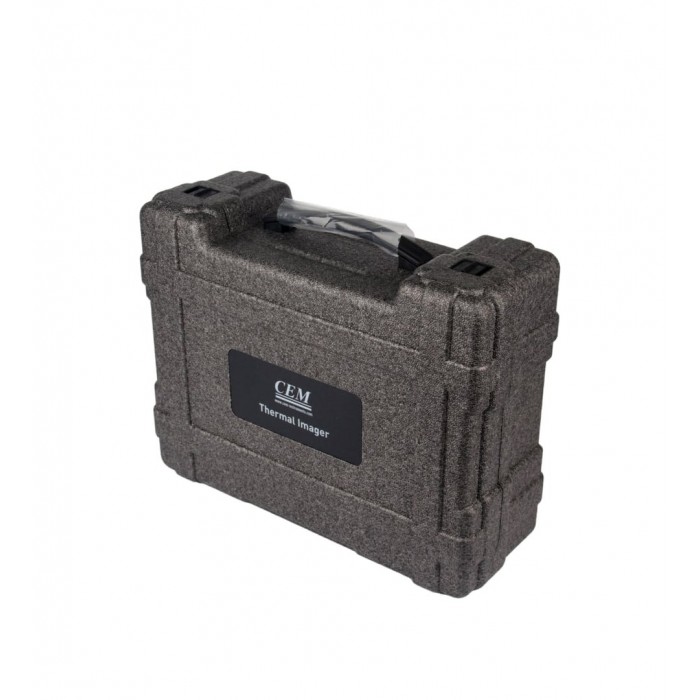

• Кейс
• Руководство пользователя

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x 37°/ 0,5м
• Температурная чувствительность/NETD - < 0,1°C при +30°C / 100мК
• Частота обновления кадров - 25Гц
• Режим фокусировки - Отсутствует
• Увеличение - 1–16× непрерывное, цифровое
• Фокусное расстояние - 2,23мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 8–14мкм
• ИК-разрешение - 120 × 90 пикселей
• Монитор (дисплей) - 3,5 дюйма ЖК, 640 × 480 пикселей, сенсорный
• Режим отображения - ИК-изображение, визуальное изображение, автоматическое слияние, снимок в снимке, масштабирование
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm, Vision zone
• Температурный диапазон объекта - –20°C до +550°C (–4°F до +1022°F)
• Погрешность - ±2°C (3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Центральная точка, три ручных точки
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Линия - Анализ по двум линиям
• Область - Анализ трех областей
• Корректировка - Коэффициент излучения, отраженная температура
• Устройство хранение - 8Гб, микро SD-карта или внутренний ЕММС 3,4Гб
• Видео формат файлов - Стандартный MPEG-4, 640x480 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат изображение - Стандартный JPEG, HIR, в том числе результаты измерений, на карте памяти > 6000 изображений
• Режим хранения изображений - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Анализ изображений - Встроенные инструменты для анализа снимков, полный набор функций
• Команды настройки - Локальная адаптация единиц измерения, языка, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Встроенная цифровая камера - 2 мегапикселя
• Встроенный цифровой объектив - FOV 65°
• Разъемы - USB, Type С
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Wi-Fi - 802.11, передача изображений и видеосюжетов в режиме реального времени
• Батарея - Литий-ионная батарея, время работы 4 часа
• Входное напряжение - Постоянное напряжение 5В
• Система зарядки - Для камеры (сетевой АС адаптер)
• Управление питанием - Автоматическое выключение
• Диапазон рабочих температур - –15°C до +50°C (5°F до +122°F)
• Диапазон температур при хранении - –40°C до +70°C (–40°F до +158°F)
• Влажность (рабочая и при хранении) - 10%-90%
• Падение (тест) - 2м
• Удар - 25g (IEC60068-2-29)
• Вибрация - 2g (IEC60068-2-6)
• Размеры (Д × Ш × В) - 224x77x96 мм
• Вес, включая батарею - <500г
• Дисплей - ЖК, 3.5" TFT, 640x480 пикселей, сенсорный
• Модель - DT-984
• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x37°/ 0.5 м
• Пространственное разрешение (IFOV) - 7.6 мрад
• Температурная чувствительность / NETD - <0.1°C при +30°C / 100 мК
• Частота обновления кадров, Гц - 25
• Фокусировка - Отсутствует
• Фокусное расстояние - 2.23 мм
• Детектор ИК (разрешение), пикселей - 120x90
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием; снимок в снимке; масштабирование
• Температурный диапазон объекта, °С/°F - -20...550 / -4...1022
• Точка - Средняя точка, три точки, заданные вручную
• Устройство хранения видеозаписей - 8Гб, микро SD-карта или внутренний ЕММС 3,4Гб
• Видео формат файлов - MPEG-4, 640x480 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Входное напряжение - 5 VDC
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
