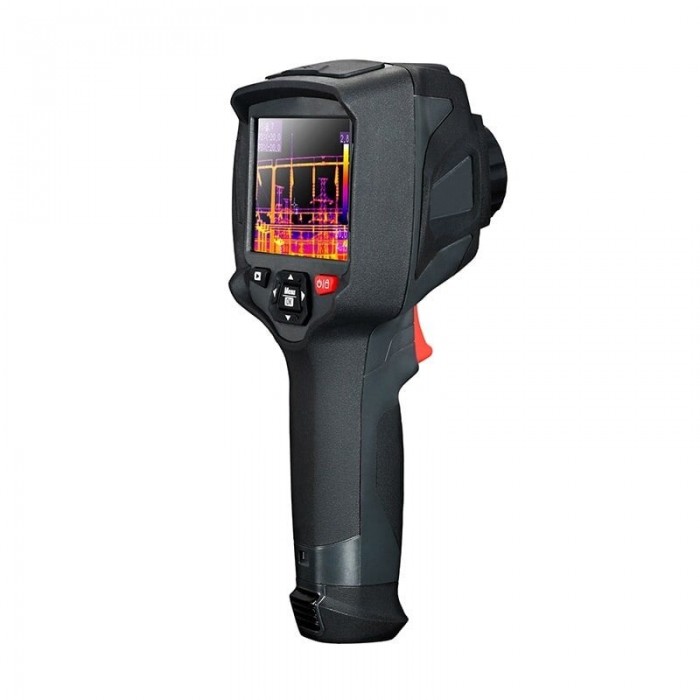

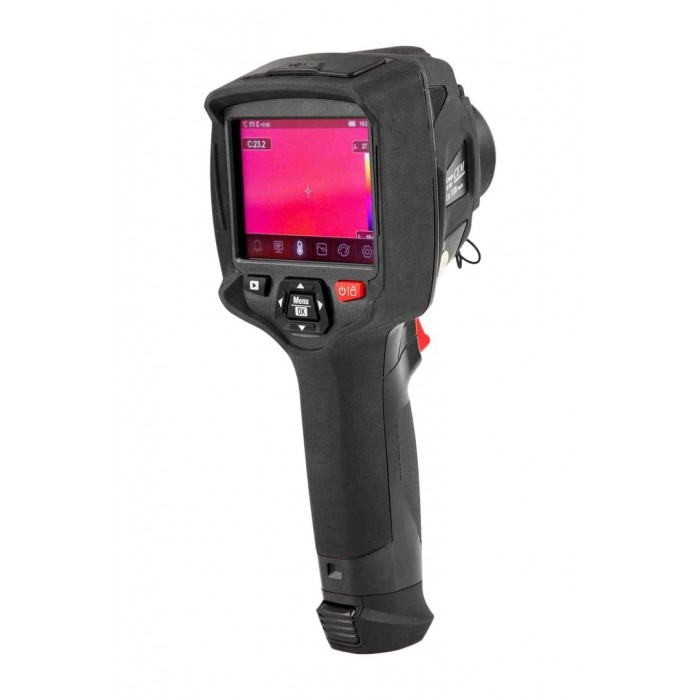

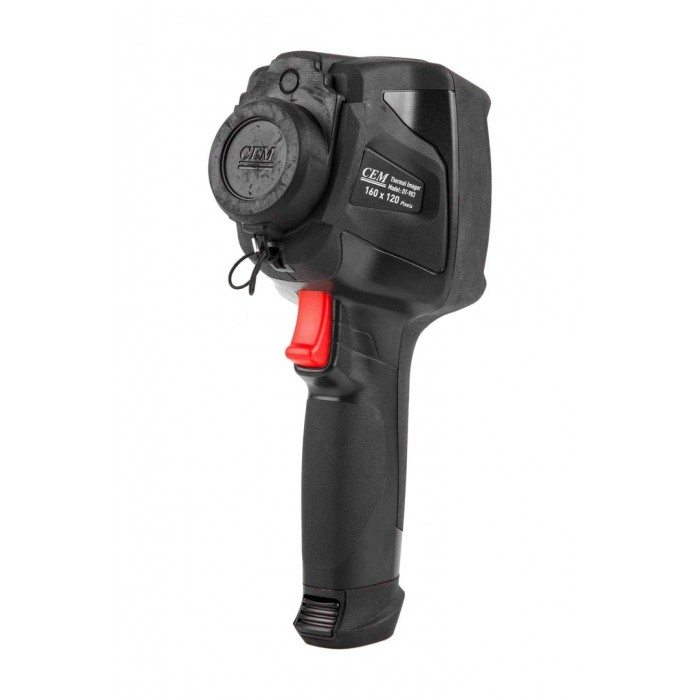

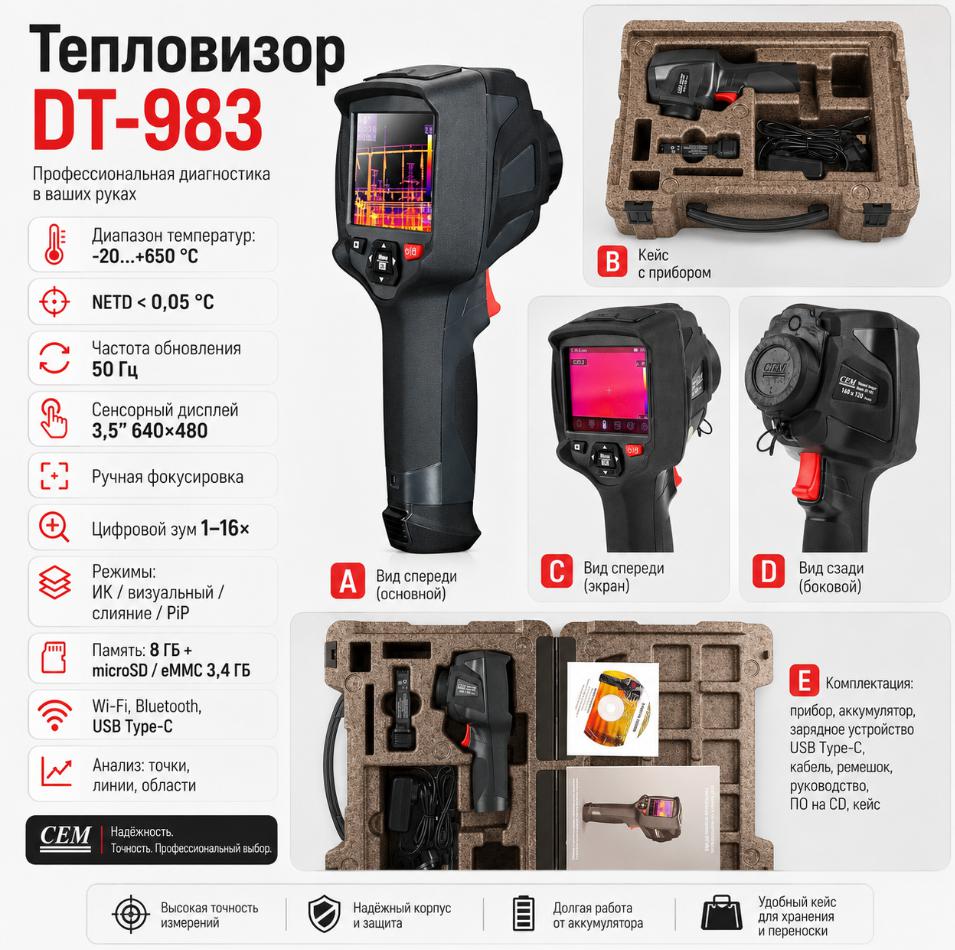

Тепловизор CEM DT-983

Тепловизор CEM DT-983 предназначен для бесконтактного контроля температуры, поиска перегретых и переохлаждённых участков, диагностики оборудования и анализа распределения тепла. Диапазон измерения от −20 до +650 °C позволяет использовать прибор при обследовании электрооборудования, механизмов, инженерных систем, строительных конструкций и производственных объектов. Полученная термограмма помогает определить зоны с отличающейся температурой и локализовать участки, которым требуется дополнительная проверка.

Ключевые отличия и функции

• Измерение температуры объектов в диапазоне от −20 до +650 °C.
• Температурная чувствительность менее 0,05 °C для выявления небольших перепадов температуры.
• Частота обновления 50 Гц для плавного отображения тепловой картины.

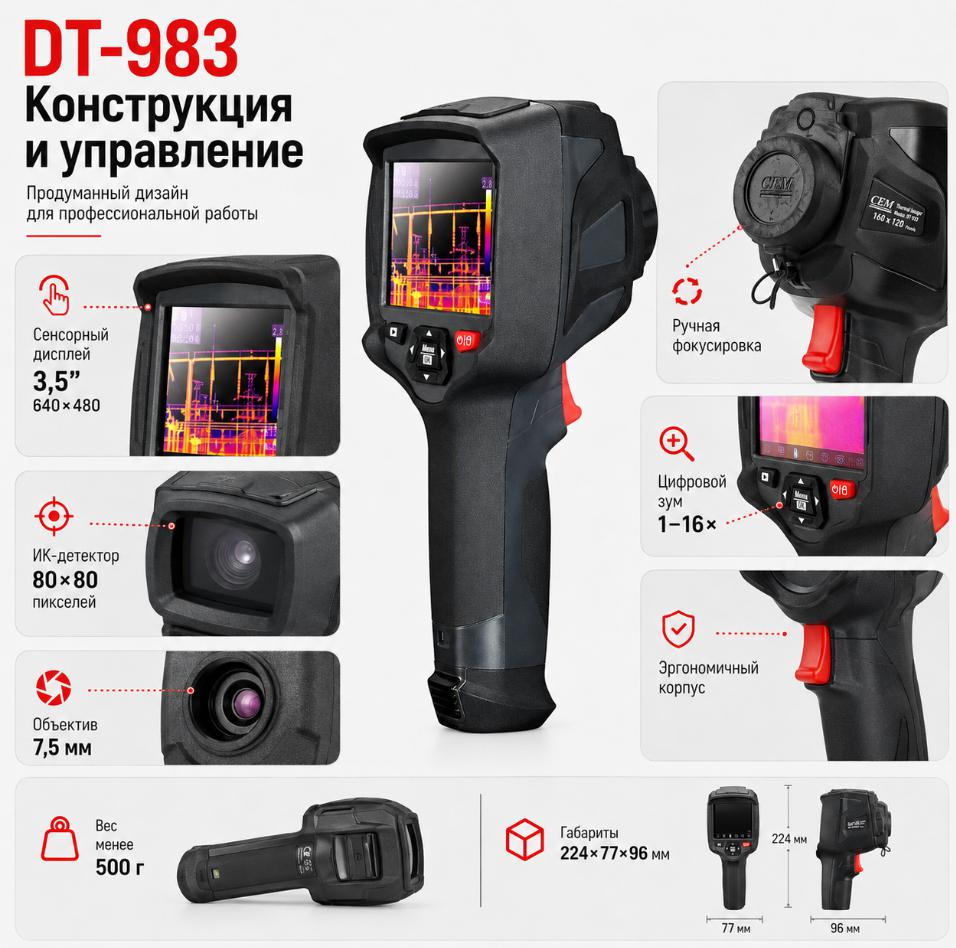

• Ручная фокусировка и непрерывный цифровой зум от 1× до 16×.
• Сенсорный дисплей 88,9 мм с разрешением 640 × 480 пикселей.
• ИК-, визуальное, совмещённое изображение, режим «картинка в картинке» и масштабирование.
• Автоматические маркеры горячих и холодных участков на термограмме.
• Анализ температуры по трём точкам, двум линиям и трём областям.
• Запись видео MPEG-4 и сохранение более 6000 снимков в форматах JPEG и HIR.
• Wi-Fi, Bluetooth и USB Type-C для передачи изображений и видеопотока на ПК.

Прибор поддерживает запись фото и видео, поэтому результаты обследования можно сохранять для последующего просмотра, сравнения и подготовки отчётов. Для наведения на исследуемую область предусмотрен лазерный указатель, а 12 цветовых палитр позволяют подобрать наиболее наглядный вариант отображения температурных различий. Дополнительно можно корректировать коэффициент излучения и отражённую температуру, что помогает учитывать свойства разных поверхностей при проведении измерений.

Для более детального изучения выбранного участка предусмотрен непрерывный цифровой зум от 1× до 16×. Увеличение позволяет рассматривать отдельные области термограммы без изменения положения оператора относительно объекта. Ручная фокусировка используется для настройки резкости перед измерением и особенно удобна при работе с объектами, расположенными на разном расстоянии или находящимися в одном поле зрения.

Поле зрения составляет 21° × 21°, минимальная дистанция фокусировки — 0,5 м, фокусное расстояние объектива — 7,5 мм. Пространственное разрешение IFOV равно 4,53 мрад. Эти параметры определяют область, попадающую в кадр, и позволяют выполнять как общий осмотр оборудования, так и более детальное обследование выбранных участков после настройки фокуса и цифрового увеличения.

В основе измерительного модуля используется неохлаждаемый микроболометр со спектральным диапазоном 8–14 мкм. Разрешение инфракрасного детектора составляет 80 × 80 пикселей. Температурная чувствительность NETD — менее 0,05 °C при +30 °C, или 50 мК, благодаря чему камера способна отображать небольшие температурные различия между соседними областями поверхности. Частота обновления 50 Гц обеспечивает плавное изменение тепловой картины при перемещении прибора и наблюдении за изменяющимися процессами.

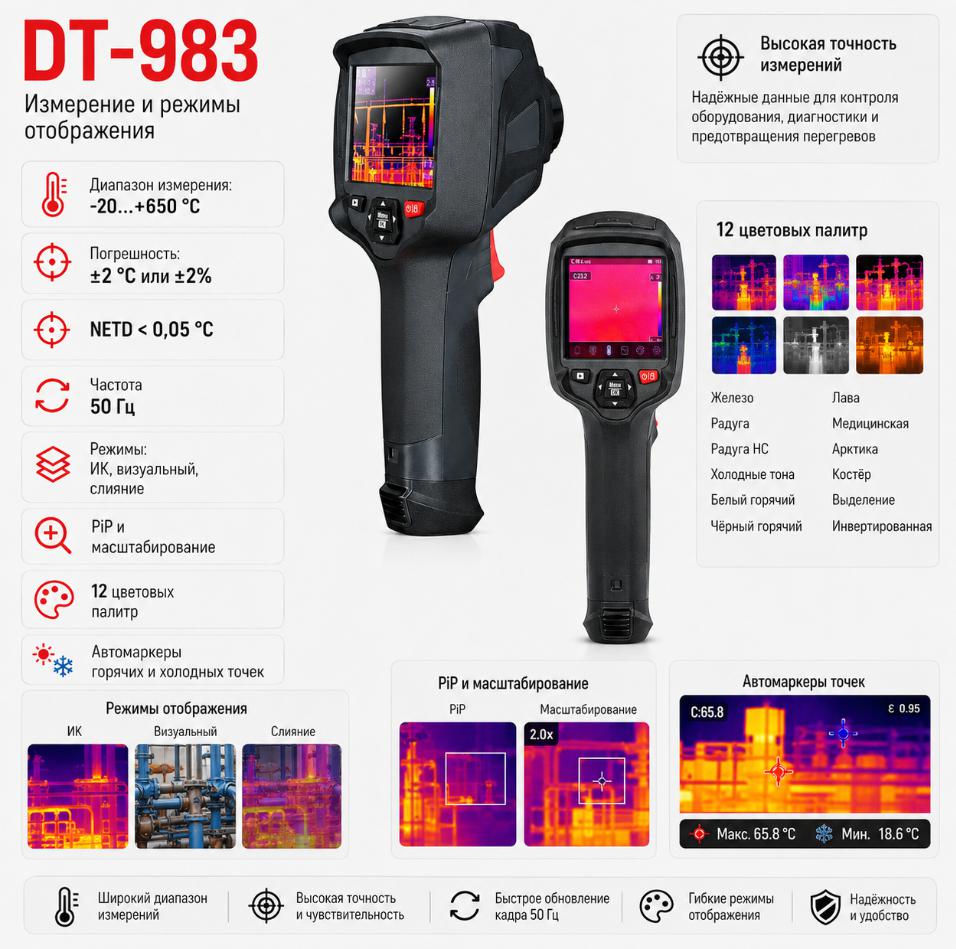

Для отображения результатов используется сенсорный ЖК-дисплей с диагональю 88,9 мм и разрешением 640 × 480 пикселей. На экране можно просматривать инфракрасное и обычное визуальное изображение, использовать совмещённый режим, функцию «картинка в картинке» и масштабирование. Несколько способов представления данных позволяют подобрать удобный вариант для конкретной задачи и точнее сопоставить обнаруженное температурное отклонение с определённой деталью или участком объекта.

Помимо инфракрасного модуля устройство оснащено встроенной цифровой камерой разрешением 2 Мп с полем зрения 65°. Визуальный кадр можно использовать отдельно или совместно с тепловым изображением. Совмещение облегчает ориентацию при обследовании сложного оборудования, поскольку оператор одновременно видит обычное изображение объекта и распределение температуры по его поверхности.

Погрешность измерения составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Для повышения корректности результата можно изменять коэффициент излучения и учитывать отражённую температуру. Эти настройки особенно полезны при последовательной проверке материалов с различными свойствами поверхности, поскольку их инфракрасное излучение может заметно отличаться.

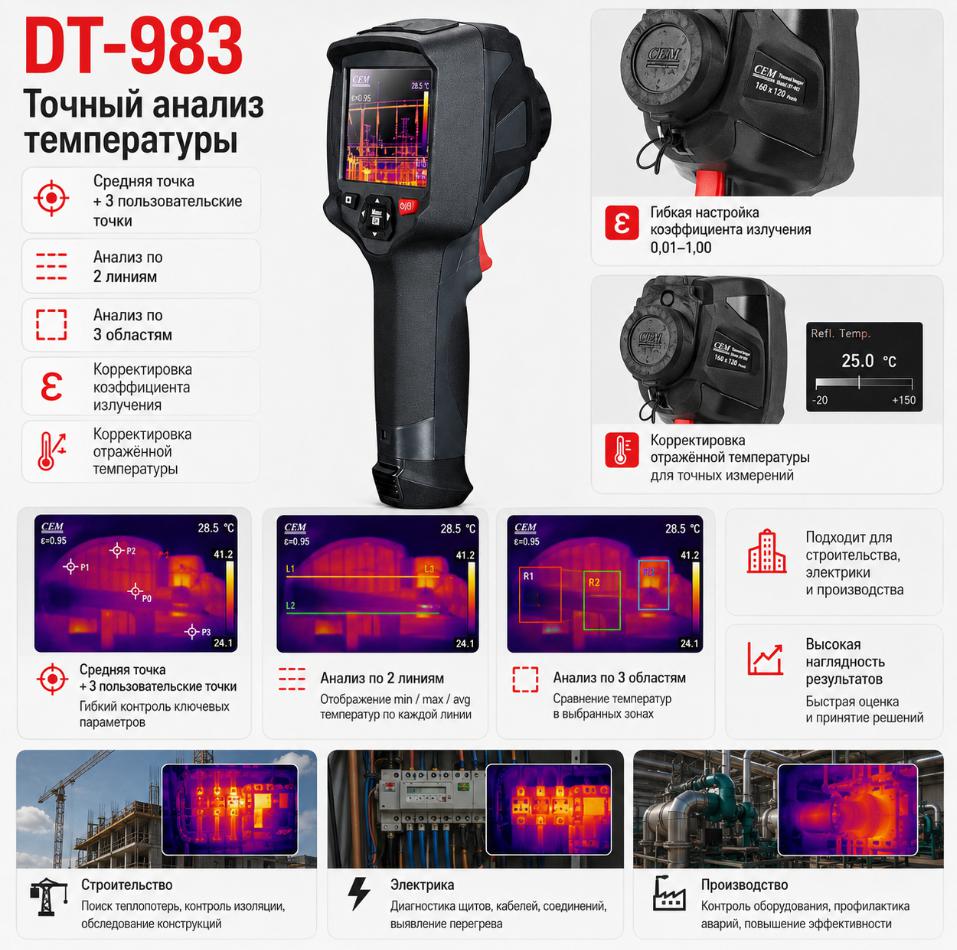

DT-983 поддерживает несколько инструментов анализа непосредственно во время обследования. Пользователю доступны средняя точка и три точки, положение которых задаётся вручную, а также автоматические маркеры наиболее горячего и наиболее холодного участков. Дополнительно предусмотрен анализ по двум линиям и трём областям. Такой набор позволяет оценивать температуру не только в одной точке, но и сравнивать распределение тепла на разных участках одного объекта.

Двенадцать палитр дают возможность адаптировать представление термограммы к особенностям обследуемой поверхности и характеру температурного контраста. Помимо стандартных цветовых и монохромных вариантов предусмотрены режимы, рассчитанные на выделение определённых температурных зон. Это помогает быстрее замечать участки, отличающиеся от окружающего фона, и делает изображение более удобным для визуального анализа.

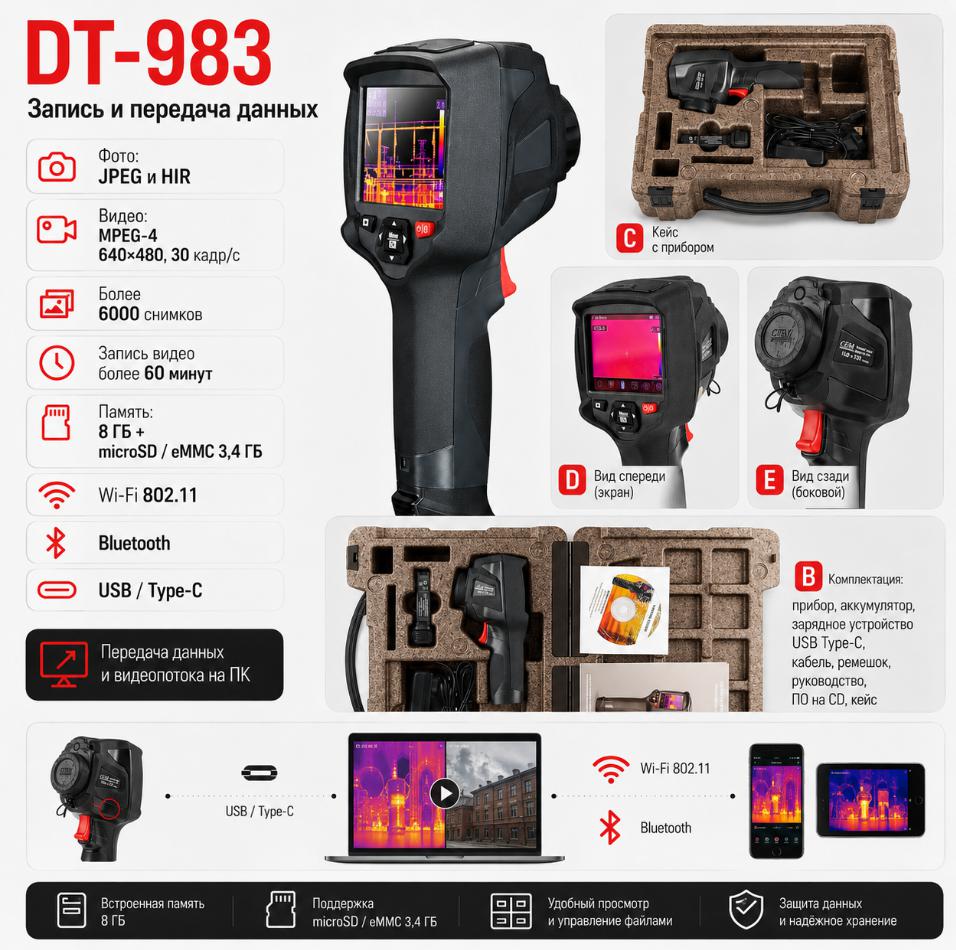

Для хранения видеозаписей может использоваться карта Micro SD объёмом 8 ГБ или внутренняя память EMMC объёмом 3,4 ГБ. Видео записывается в формате MPEG-4 с разрешением 640 × 480 пикселей и частотой 30 кадров/с, а продолжительность сохранённого материала на карте памяти может превышать 60 минут. Поддерживается работа с инфракрасным и визуальным видео, включая одновременное сохранение обоих вариантов.

Фотографии сохраняются в форматах JPEG и HIR вместе с результатами измерений. На носителе можно разместить более 6000 снимков. Инфракрасные и визуальные изображения также могут записываться одновременно, что упрощает дальнейшее сопоставление термограммы с обычным изображением объекта. Встроенные средства анализа позволяют продолжить работу со снимками после завершения непосредственного обследования.

Для подключения к компьютеру предусмотрены USB и USB Type-C. Через USB выполняется передача сохранённых данных, а также передача видео между прибором и ПК в режиме реального времени. Дополнительно поддерживается Wi-Fi 802.11 для беспроводной передачи изображений и видеопотока, а также Bluetooth. Наличие проводных и беспроводных интерфейсов позволяет выбирать подходящий способ работы с материалами в зависимости от условий обследования.

Для просмотра и обработки результатов на компьютере может использоваться программа Thermal Imager Reporter. Она предназначена для работы с полученными снимками и подготовки отчётных материалов. К результатам обследования можно добавлять текстовые и голосовые комментарии, чтобы фиксировать дополнительную информацию об объекте, условиях измерения и обнаруженных особенностях непосредственно в процессе работы или при последующем анализе.

Питание осуществляется от литий-ионного аккумулятора, рассчитанного примерно на 4 часа автономной работы. Входное напряжение составляет 5 В постоянного тока, зарядка выполняется через соответствующий сетевой адаптер. Предусмотрено автоматическое выключение, которое помогает сократить расход заряда при длительных перерывах между измерениями. Автономное питание удобно при выездных обследованиях и работе на объектах без постоянного доступа к розетке.

Камера рассчитана на эксплуатацию при температуре окружающей среды от −15 до +50 °C и относительной влажности от 10 до 90 %. При хранении допускается температура от −40 до +70 °C при влажности в тех же пределах. Корпус выдерживает падение с высоты до 2 м, ударную нагрузку 25 g и вибрацию 2 g, что важно при регулярной транспортировке и использовании прибора в производственных и технических условиях.

Габариты корпуса составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Такой формат позволяет переносить устройство между объектами и выполнять продолжительные обследования без громоздкого стационарного оборудования. Сенсорный экран, ручная фокусировка, цифровой зум, встроенная визуальная камера и инструменты анализа собраны в одном переносном корпусе, что упрощает работу при последовательной проверке нескольких участков.

Сочетание диапазона до +650 °C, температурной чувствительности менее 0,05 °C, частоты обновления 50 Гц и инструментов анализа по точкам, линиям и областям делает модель подходящей для детальной тепловизионной диагностики. Возможность сохранять фото и видео, передавать материалы на компьютер и работать с инфракрасным и визуальным изображением позволяет не только обнаруживать температурные отклонения на месте, но и документировать результаты обследования. Гарантийный срок на прибор составляет 2 года

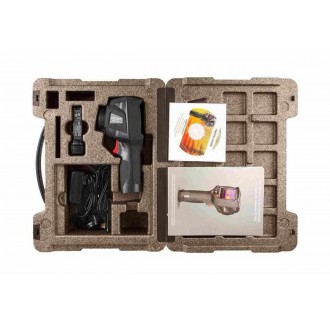

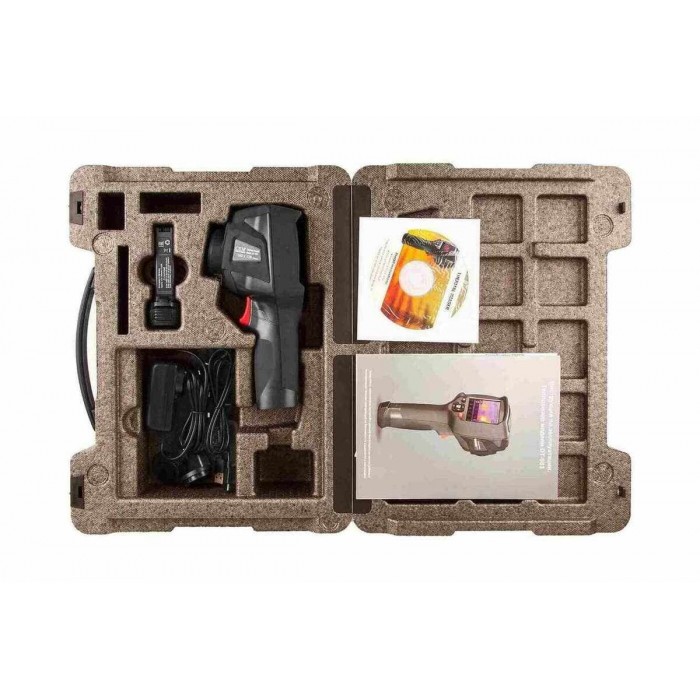

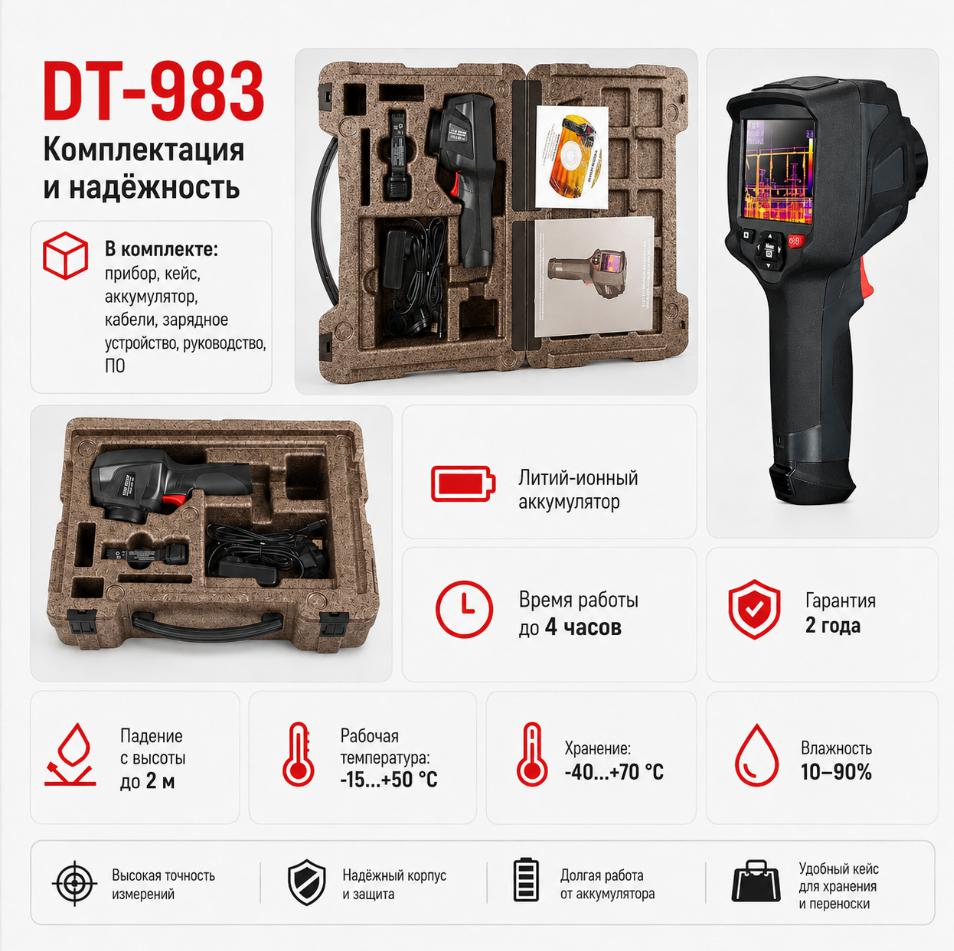

Комплектация

• Тепловизор CEM DT-983
• Кабель USB
• Аккумулятор
• Зарядное устройство

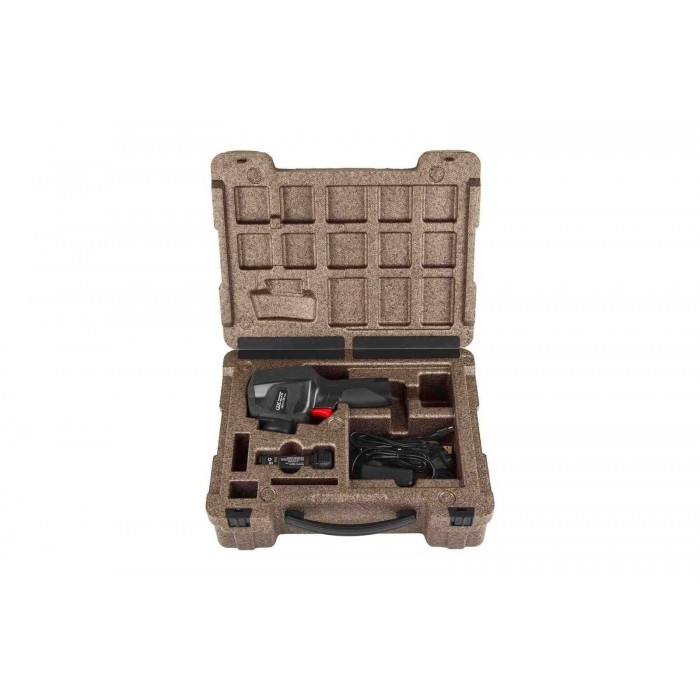

• Кейс
• Руководство пользователя

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 21°x 21°/ 0,5м
• Пространственное разрешение (IFOV) - 4,53мрад
• Температурная чувствительность/NETD - < 0,05°C при +30°C / 50мК
• Частота обновления кадров - 50Гц
• Фокусировка - Ручная
• Увеличение - 1–16× непрерывное, цифровое
• Фокусное расстояние - 7,5мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 8–14мкм
• Детектор ИК (разрешение) - 80 × 80 пикселей
• Монитор (дисплей) - 3,5 дюйма ЖК, 640 × 480 пикселей, сенсорный
• Режим отображения - ИК-изображение, визуальное изображение, изображение, полученное слиянием, снимок в снимке, масштабирование
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm, Vision zone
• Температурный диапазон объекта - –20°C до +650°C (–4°F до +302°F)/ 0°C до +650°C (+32°F до +1202°F)
• Погрешность - ±2°C (±3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Средняя точка, три точки, заданные вручную
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Линия - Анализ по двум линиям
• Область - Анализ трех областей
• Корректировка - Коэффициент излучения, отраженная температура
• Устройство хранения - 8Гб, Micro SD-карта или внутренний ЕММС 3,4Гб
• Формат видеофайлов - Стандартный MPEG-4, 640x480 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения - ИК/визуальные изображения одновременное хранение ИК и визуальных изображений
• Формат снимков - Стандартный JPEG или HIR, в том числе результаты измерений, на карте памяти > 6000 снимков
• Режим хранения снимков - ИК/визуальные изображения одновременное хранение ИК и визуальных изображений
• Анализ изображений - Встроенные инструменты для анализа снимков, полный набор функций
• Дисплей - ЖК, 3.5" TFT, 640x480 пикселей, сенсорный
• Модель - DT-983
• Поле зрения (FOV) / Минимальное фокусное расстояние - 21°x21°/ 0.5 м
• Пространственное разрешение (IFOV) - 4.53 мрад
• Температурная чувствительность / NETD - <0.05°C при +30°C / 50 мК
• Частота обновления кадров, Гц - 50
• Фокусное расстояние - 7.5 мм
• Детектор ИК (разрешение), пикселей - 80x80
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием; снимок в снимке; масштабирование
• Температурный диапазон объекта, °С/°F - -20...650 / -4...1202
• Устройство хранения видеозаписей - 8Гб, микро SD-карта или внутренний ЕММС 3,4Гб
• Видео формат файлов - MPEG-4, 640x480 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Встроенная цифровая камера - 2 мегапикселя
• Встроенный цифровой объектив - FOV 65°
• Разъемы - USB, Type С
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Wi-Fi - 802.11, передача изображений и видеосюжетов в режиме реального времени
• Входное напряжение - 5 VDC
• Система зарядки - Для камеры (сетевой АС адаптер)
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
