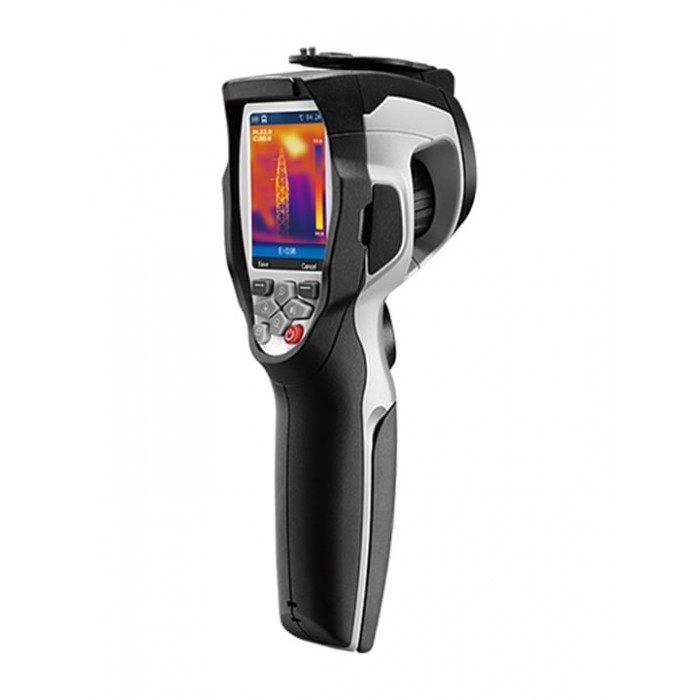

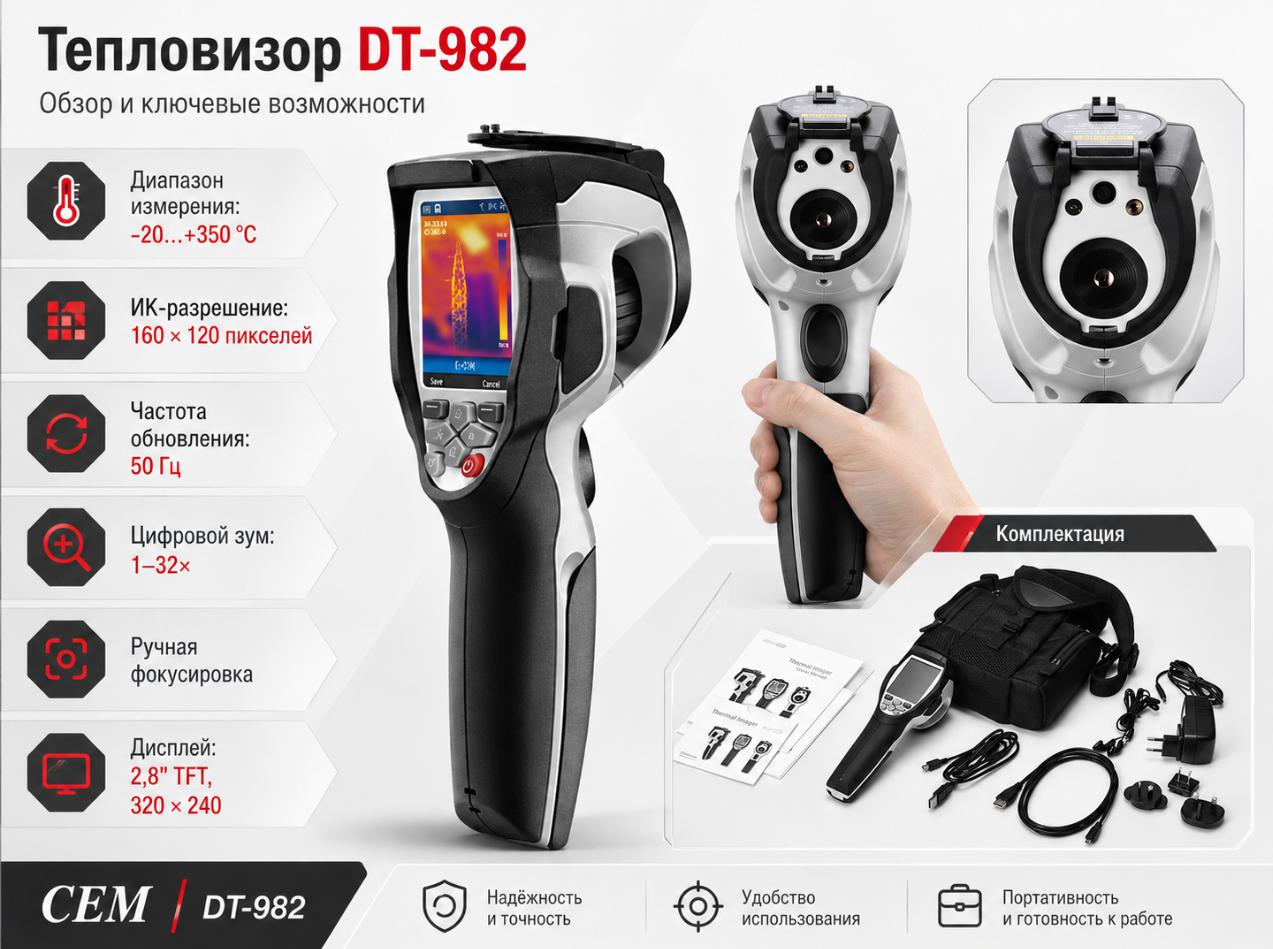

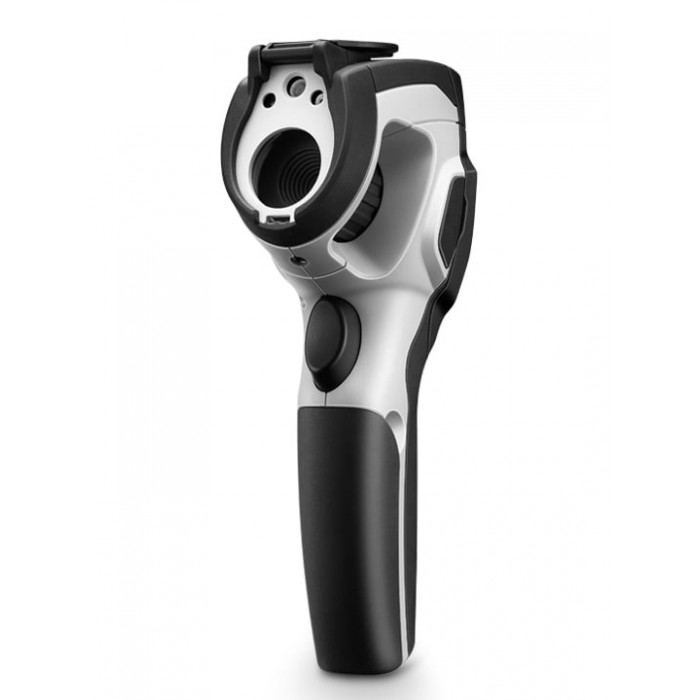

Тепловизор CEM DT-982

Тепловизор CEM DT-982 предназначен для бесконтактного контроля температуры, диагностики оборудования и поиска участков с аномальным нагревом или охлаждением. Прибор работает с объектами в общем диапазоне от −20 до +350 °C и подходит для обследования электрических соединений, двигателей, механизмов, инженерных систем и других технических объектов. Погрешность составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Полученная термограмма позволяет оценивать распределение тепла по поверхности и быстрее находить зоны, требующие дополнительной проверки.

Ключевые отличия и функции

• Инфракрасная матрица 160 × 120 пикселей для тепловизионной диагностики.
• Измерение температуры объектов в диапазоне от −20 до +350 °C.
• Частота обновления 50 Гц для плавного отображения тепловой картины.
• Ручная фокусировка для точной настройки изображения на исследуемом объекте.
• Непрерывный цифровой зум от 1× до 32× для детального просмотра выбранных участков.
• Автоматические маркеры горячих и холодных зон на термограмме.
• ИК-, визуальное и совмещённое изображение для удобной локализации температурных отклонений.
• Встроенная цифровая камера 5 Мп для получения визуальных снимков объекта.
• Запись видео MPEG-4 с разрешением 1280 × 960 пикселей и частотой 30 кадров/с.
• Сохранение более 6000 снимков с результатами измерений на карту Micro SD 8 ГБ.

Измерительная система построена на неохлаждаемом микроболометре со спектральным диапазоном 8–14 мкм. Разрешение инфракрасного детектора составляет 160 × 120 пикселей, температурная чувствительность NETD — менее 0,1 °C при +30 °C, или 100 мК. Такие параметры позволяют различать сравнительно небольшие перепады температуры между соседними участками объекта. Пространственное разрешение IFOV составляет 2,78 мрад, поэтому камера подходит как для общего осмотра, так и для более подробного изучения выбранной области.

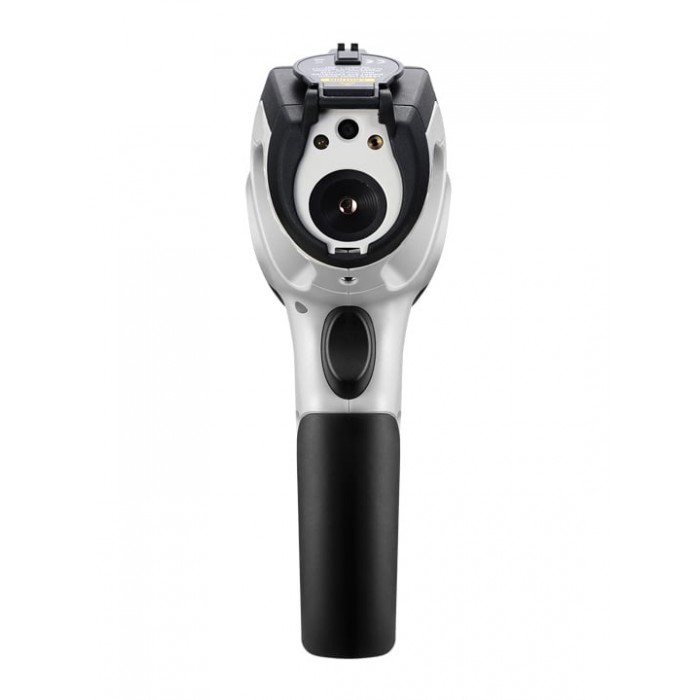

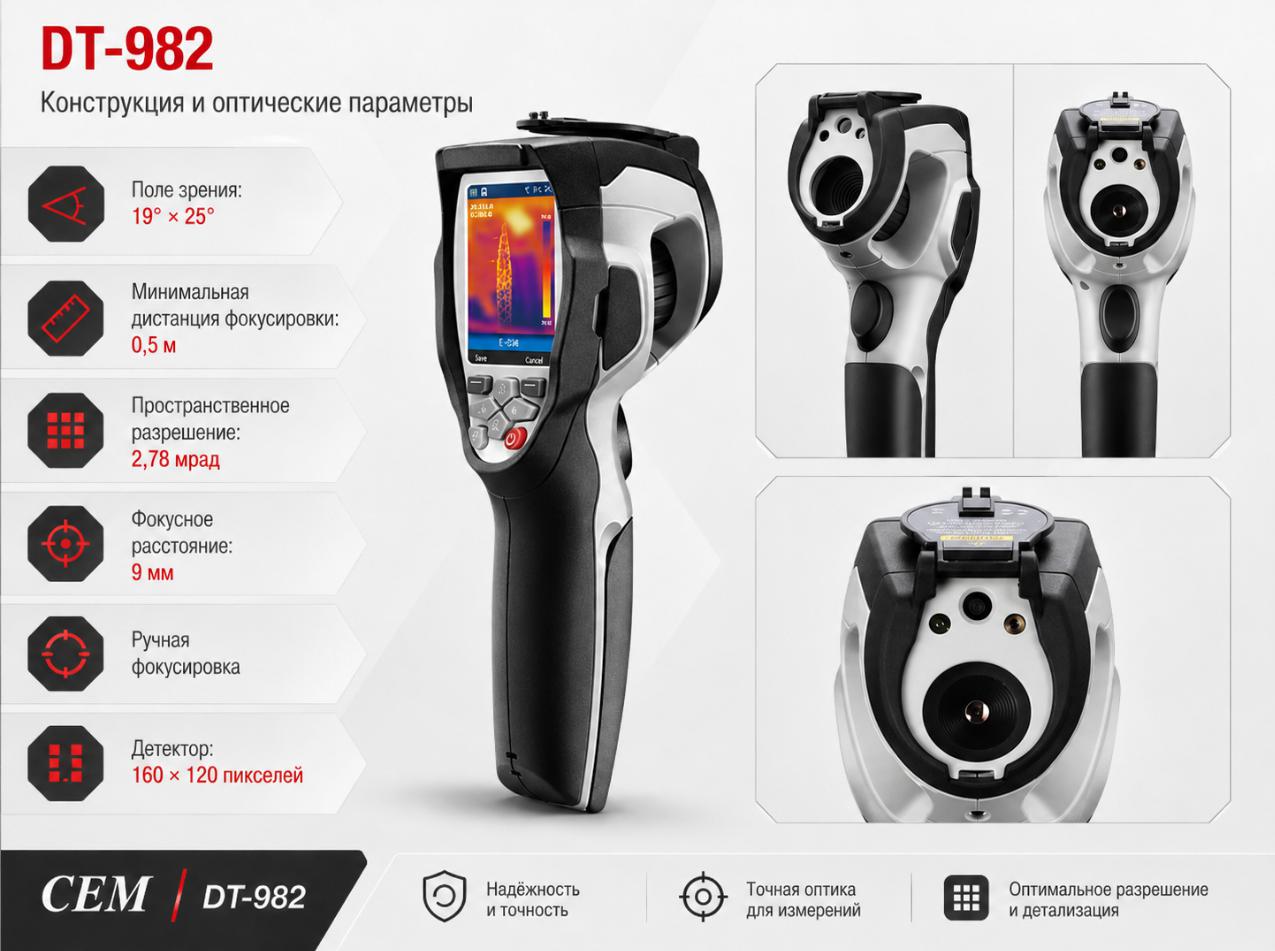

Поле зрения составляет 19° × 25°, минимальное расстояние фокусировки — 0,5 м. Объектив имеет фокусное расстояние 9 мм и оснащён ручной фокусировкой, что позволяет пользователю самостоятельно добиваться необходимой резкости изображения перед измерением. Для детального просмотра предусмотрен непрерывный цифровой зум от 1× до 32×. Увеличение удобно при необходимости приблизить интересующий участок термограммы и подробнее рассмотреть распределение температуры без изменения положения оператора относительно объекта.

Частота обновления изображения составляет 50 Гц. Благодаря этому тепловая картина плавно меняется при перемещении прибора и наблюдении за объектами с изменяющейся температурой. Такой режим особенно удобен при последовательной проверке нескольких элементов оборудования или наблюдении за процессом нагрева и охлаждения во времени. Высокая частота обновления дополняет ручную фокусировку и цифровое увеличение, позволяя быстрее ориентироваться в получаемом изображении.

Для просмотра результатов используется цветной ЖК-дисплей с диагональю 71,12 мм и разрешением 320 × 240 пикселей. Поддерживаются три варианта отображения: инфракрасное изображение, обычное визуальное изображение и совмещённый режим. Встроенная цифровая камера разрешением 5 Мп с полем зрения 59° формирует обычный кадр объекта, который можно использовать вместе с термограммой. Слияние двух изображений помогает точнее определить, какому элементу оборудования соответствует обнаруженная горячая или холодная зона.

Для визуализации температурного распределения доступны четыре цветовые палитры: IRON, Rainbow, Grey и Grey Inverted. Пользователь может подобрать способ отображения, при котором температурные различия на конкретном объекте воспринимаются наиболее наглядно. Дополнительно предусмотрены режимы Spot, Hot и Cold: они позволяют контролировать температуру в выбранной точке, а также автоматически находить наиболее горячие и холодные участки изображения. Маркеры экстремальных значений сокращают время первичного анализа термограммы.

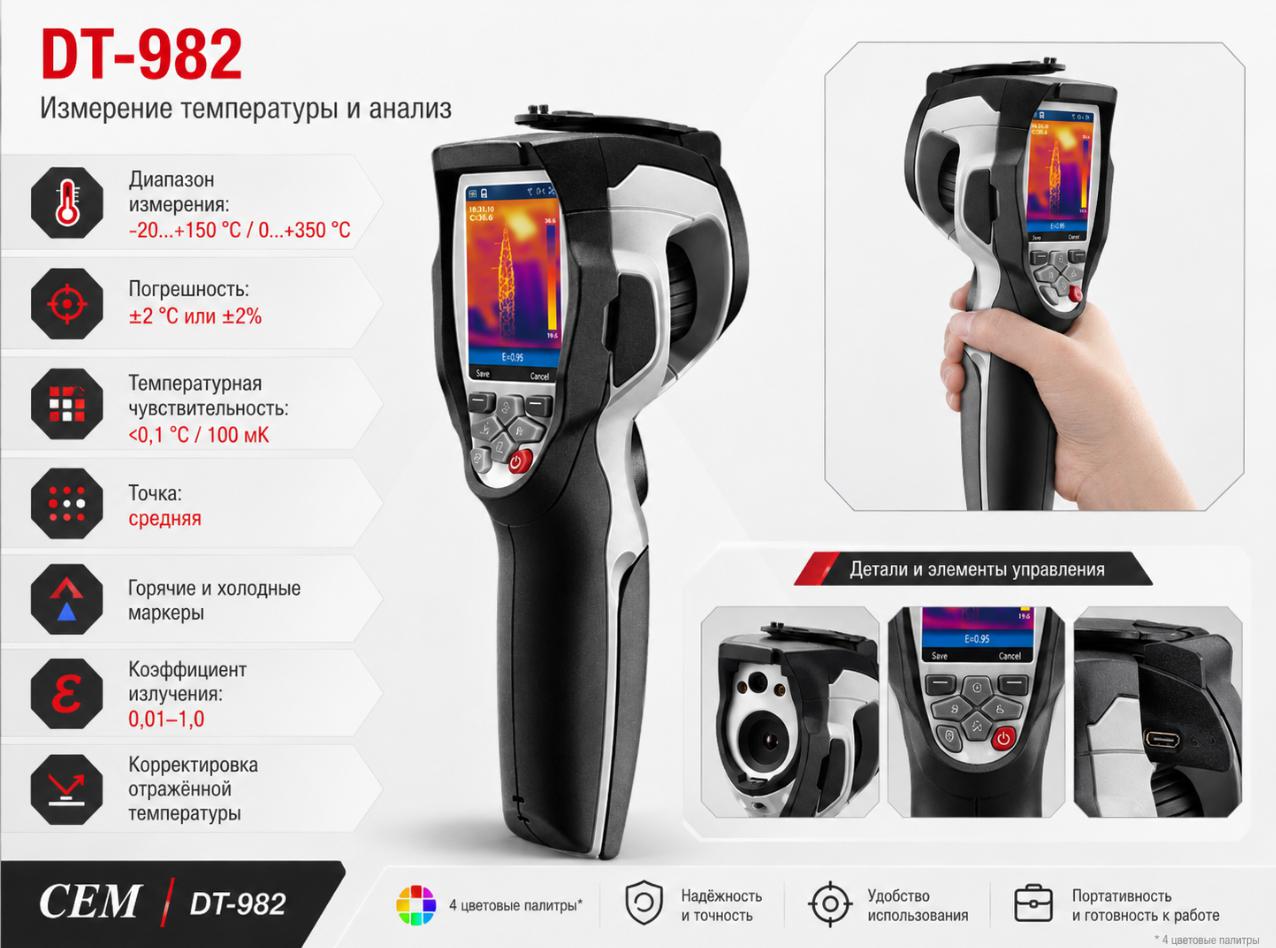

DT-982 предусматривает два температурных режима измерения: от −20 до +150 °C и от 0 до +350 °C. Выбор подходящего режима позволяет адаптировать работу к характеру исследуемого объекта и ожидаемому уровню температуры. Такая организация удобна при обследовании оборудования с существенно различающимися рабочими температурами — от охлаждённых поверхностей до нагретых механизмов и электрических компонентов. Переключение диапазона выполняется средствами самого прибора.

Для повышения корректности измерений коэффициент излучения регулируется в пределах от 0,01 до 1,0. Это позволяет учитывать различия между материалами, которые неодинаково излучают и отражают инфракрасную энергию. Также предусмотрена корректировка отражённой температуры. Настройка этих параметров особенно важна при обследовании поверхностей с различными свойствами, поскольку правильно выбранный коэффициент излучения непосредственно влияет на достоверность бесконтактного измерения температуры.

Для работы в технических помещениях и на слабо освещённых объектах предусмотрена светодиодная подсветка. Лазерный указатель класса ниже 2 помогает обозначить область, на которую направлена камера, и облегчает ориентацию при обследовании удалённых или небольших элементов. В меню можно выбрать единицы измерения, язык интерфейса, формат даты и времени, а также просмотреть информацию об устройстве. Многоязычное управление позволяет подготовить прибор к работе без использования дополнительного программного обеспечения.

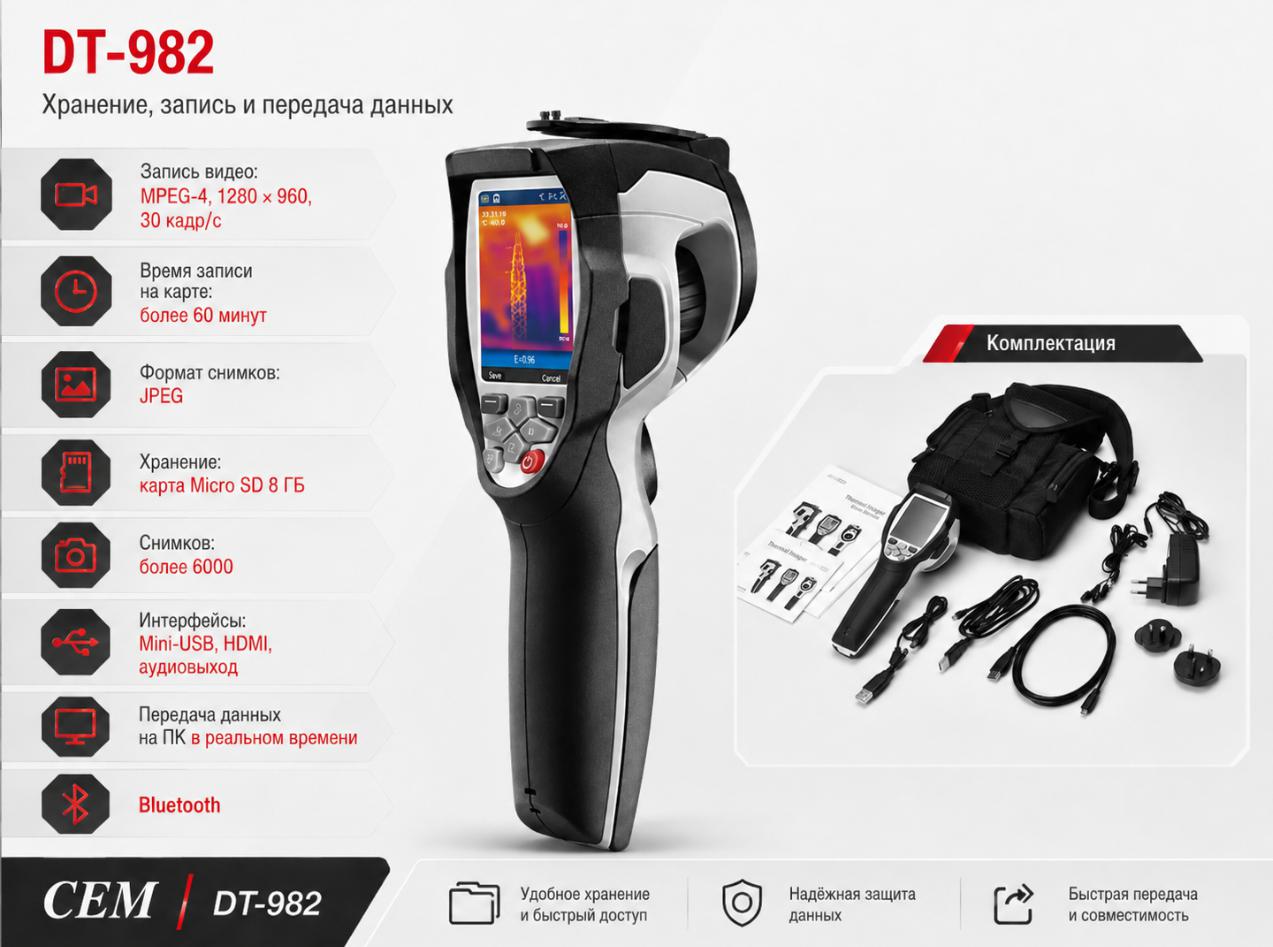

Камера поддерживает сохранение тепловизионных и визуальных снимков на карту Micro SD объёмом 8 ГБ. Фотографии записываются в форматах JPEG и HIR вместе с результатами измерений, а объёма носителя достаточно более чем для 6000 изображений. Можно сохранять инфракрасные и обычные кадры, включая одновременную запись обоих вариантов. Это удобно для документирования обследований, поскольку впоследствии термограмму можно сопоставить с визуальным изображением конкретного узла или участка оборудования.

Помимо фотографий предусмотрена запись и воспроизведение видео. Файлы сохраняются в формате MPEG-4 с разрешением 1280 × 960 пикселей и частотой 30 кадров в секунду, а продолжительность записи на карте памяти может превышать 60 минут. Поддерживается сохранение инфракрасного и визуального видео, в том числе одновременная запись двух каналов. Возможность добавлять аудиокомментарии помогает фиксировать пояснения непосредственно во время обследования, чтобы после завершения работы было проще восстановить условия и последовательность проверки.

Для подключения внешнего оборудования предусмотрены Mini-USB, аудиовыход и HDMI. Через USB можно передавать данные между устройством и компьютером, а также выводить видеопоток на ПК в режиме реального времени. HDMI используется для передачи изображения на совместимое внешнее оборудование. Дополнительно предусмотрена связь по Bluetooth. Наличие нескольких интерфейсов позволяет выбирать удобный вариант работы с данными в зависимости от того, требуется ли сохранить материалы, вывести изображение на внешний экран или продолжить анализ на компьютере.

Питание осуществляется от литий-ионного аккумулятора, обеспечивающего до 4 часов автономной работы. Входное напряжение составляет 5 В постоянного тока, зарядка выполняется через соответствующий сетевой адаптер. Функция автоматического выключения помогает снизить расход заряда при перерывах в работе. Такой вариант питания подходит для выездных обследований и последовательной проверки оборудования в местах, где постоянное подключение прибора к электросети неудобно.

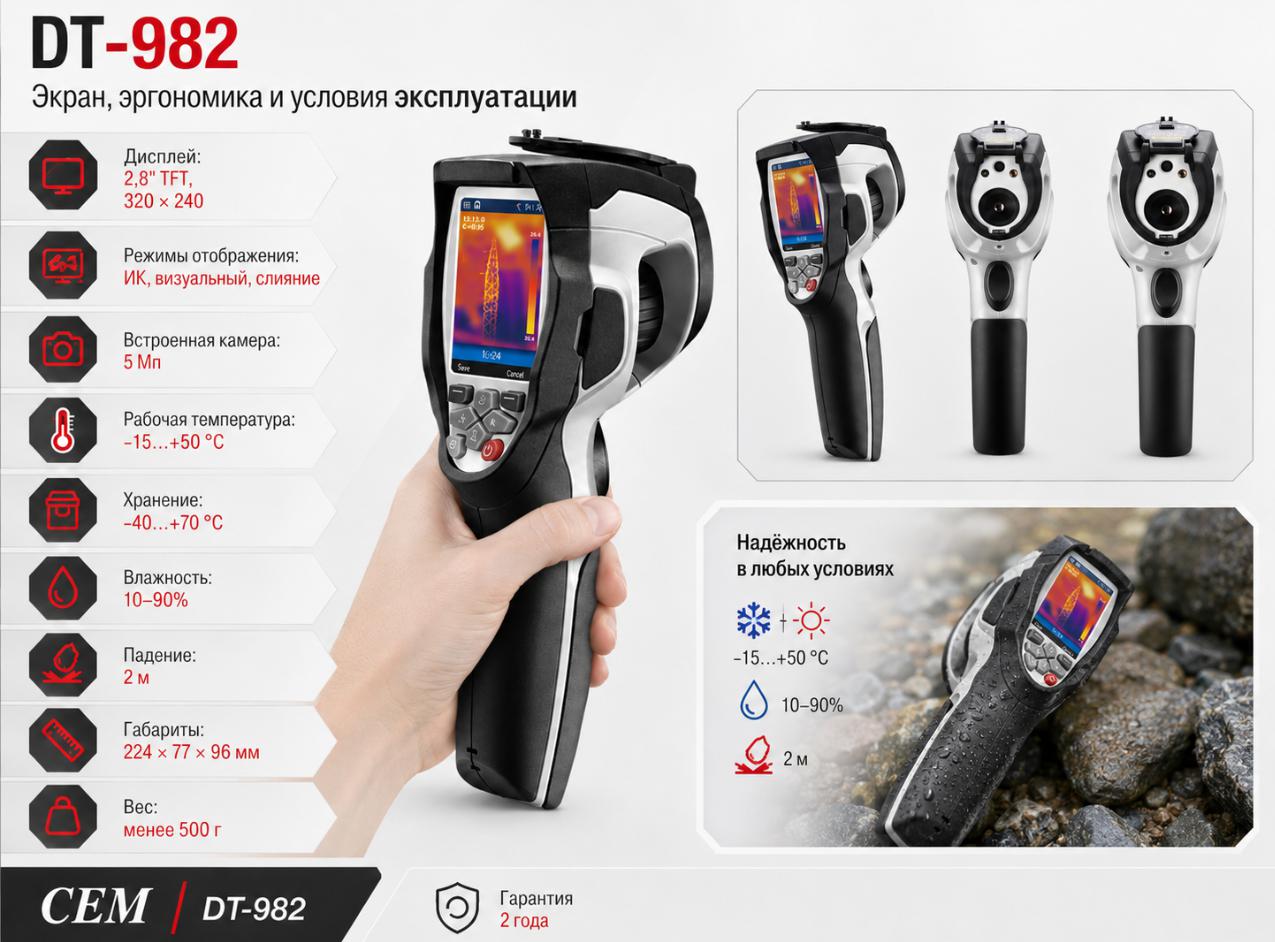

Устройство рассчитано на эксплуатацию при температуре окружающей среды от −15 до +50 °C и относительной влажности от 10 до 90 %. Допустимая температура хранения составляет от −40 до +70 °C при влажности от 10 до 90 %. Корпус выдерживает падение с высоты до 2 м, ударную нагрузку 25 g и вибрацию 2 g. Эти параметры позволяют использовать камеру при регулярных технических работах, транспортировке между объектами и эксплуатации в условиях, где переносное измерительное оборудование может подвергаться механическим воздействиям.

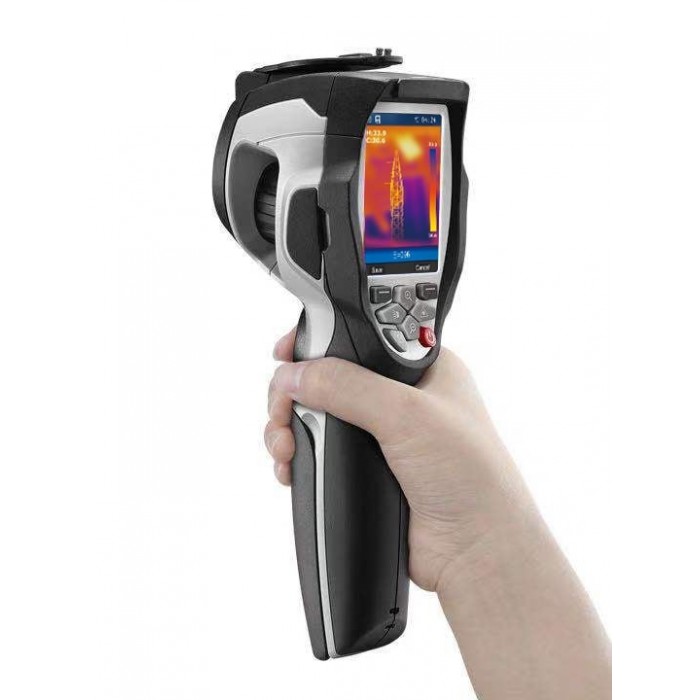

Габариты корпуса составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Компактный формат облегчает переноску и продолжительную работу с прибором в руках. Сочетание ИК-матрицы 160 × 120 пикселей, частоты обновления 50 Гц, ручной фокусировки, цифрового увеличения до 32×, визуальной камеры 5 Мп и функций записи позволяет использовать модель для подробного тепловизионного обследования с сохранением результатов. Гарантийный срок составляет 2 года

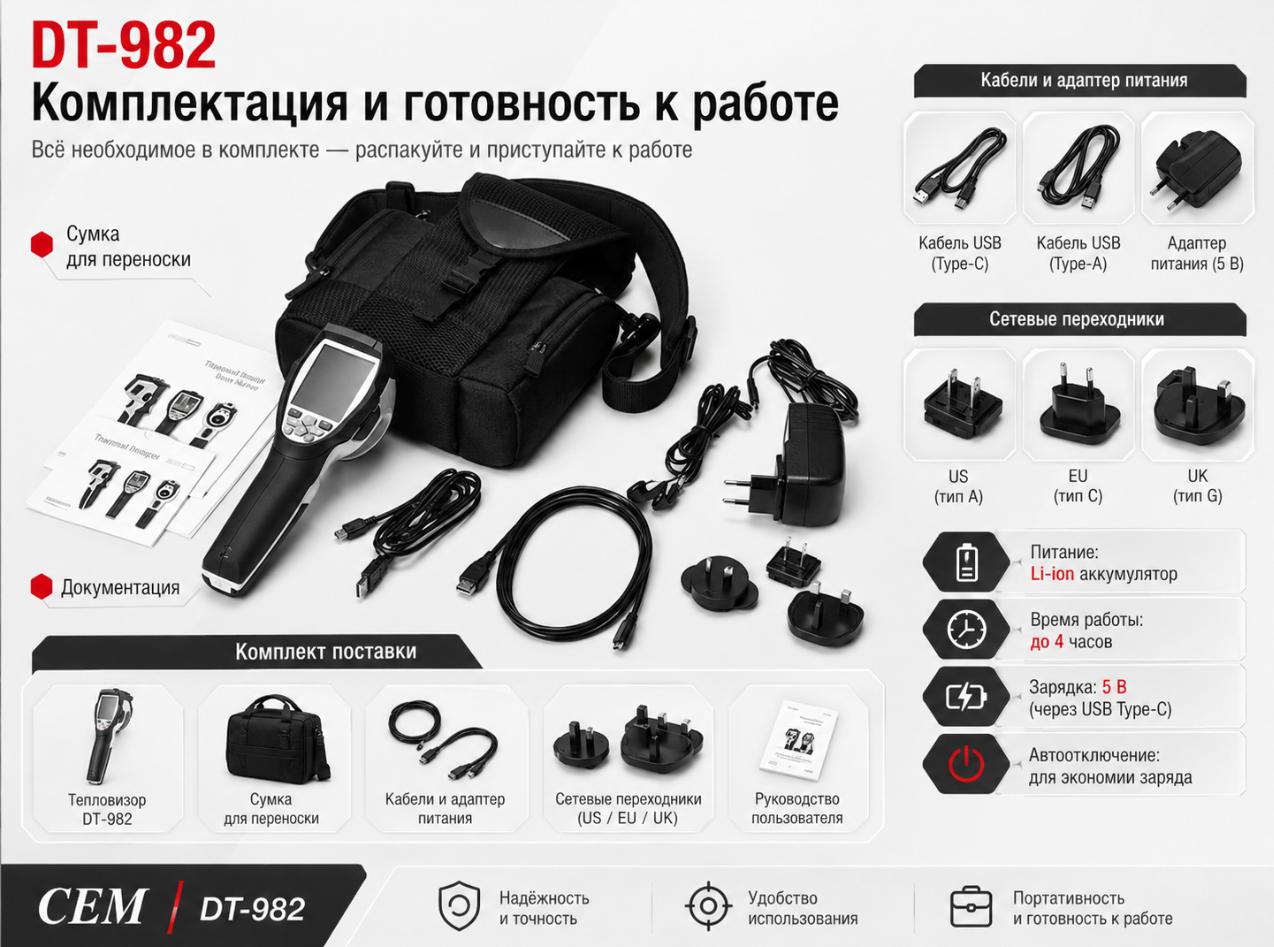

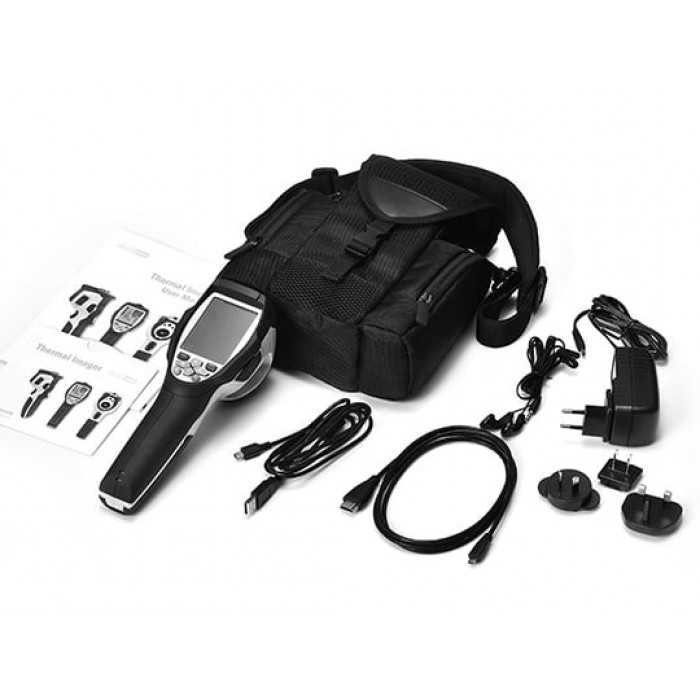

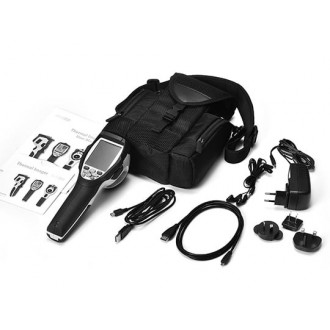

Комплектация

• Тепловизор CEM DT-982
• Кабель USB
• Аккумулятор 18650
• Карта памяти Micro SD
• Блок питания и адаптеры
• Сумка
• Руководство пользователя

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 19°x 25°/ 0,5м
• Пространственное разрешение (IFOV) - 2,78мрад
• Температурная чувствительность/NETD - < 0,1°C при +30°C / 100мК
• Частота обновления кадров - 50Гц
• Фокусировка - Ручная
• Увеличение - 1–32× непрерывное, цифровое
• Фокусное расстояние - 9мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 8–14мкм
• Детектор ИК (разрешение) - 160 × 120 пикселей
• Монитор - 2,8 дюйма ЖК, 240 × 320 пикселей
• Режим отображения - ИК-изображение, визуальное изображение, изображение, полученное слиянием
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted
• Температурный диапазон объекта - Режим фильтрации: –20°C до +150°C (–4°F до +302°F)/ 0°C до +350°C (+32°F до +662°F)
• Погрешность - ±2°C (±3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Коэффициент излучения - От 0,01 до 1,0
• Корректировка - Коэффициент излучения, отраженная температура
• Устройство хранения - 8Гб, Micro SD-карта
• Видео формат файлов - Стандартный MPEG-4, 1280x960 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - Стандартный JPEG, в том числе результаты измерений на карте памяти > 6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Лазер - < класс 2
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Дисплей - ЖК, 2.8" TFT, 320x240 пикселей
• Модель - DT-982
• Коэффициент излучения - 0.01...1.0
• Поле зрения (FOV) / Минимальное фокусное расстояние - 19°x25°/ 0.5 м
• Пространственное разрешение (IFOV) - 2.78 мрад
• Температурная чувствительность / NETD - <0.1°C при +30°C / 100 мК
• Частота обновления кадров, Гц - 50
• Фокусное расстояние - 9 мм
• Детектор ИК (разрешение), пикселей - 160x120
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием
• Температурный диапазон объекта, °С/°F - -20...350 / -4...662
• Устройство хранения видеозаписей - 8Гб, микро SD-карта
• Видео формат файлов - MPEG-4, 1280x960 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Анализ изображений - Встроенные инструменты для анализа снимков, полный набор функций
• Лазер - < Класс 2
• Языки - Многонациональный
• Встроенная цифровая камера - 5 мегапикселей
• Встроенный цифровой объектив - FOV 59°
• Разъемы - Mini-USB, аудио выход, HDMI
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Видеовыход - HDMI
• Входное напряжение - 5 VDC
• Система зарядки - Для камеры (сетевой АС адаптер)
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
