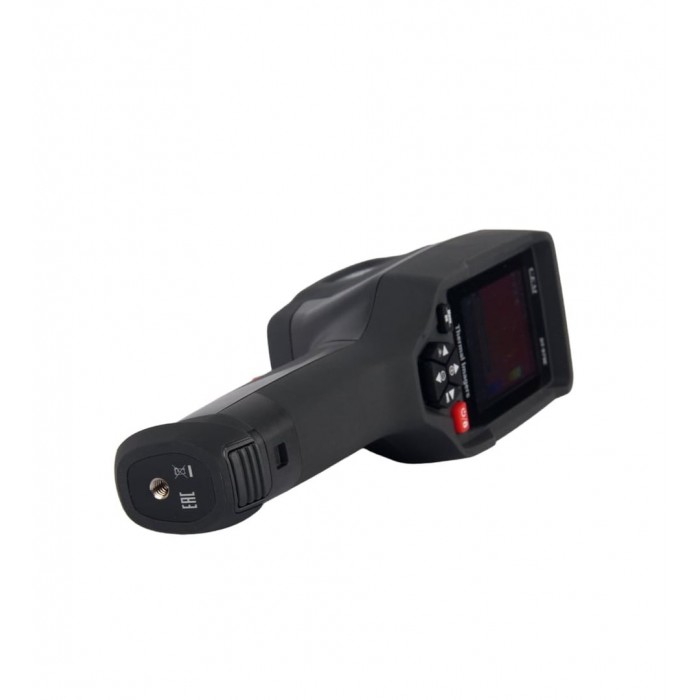

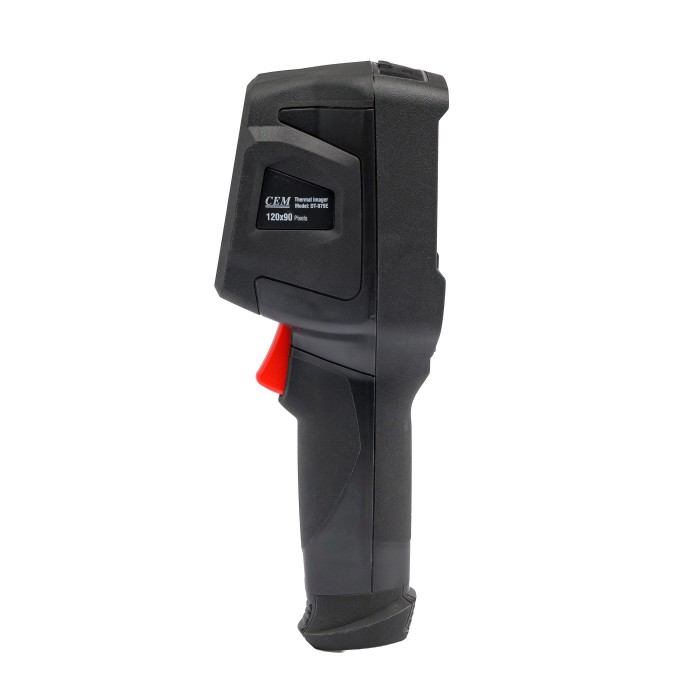

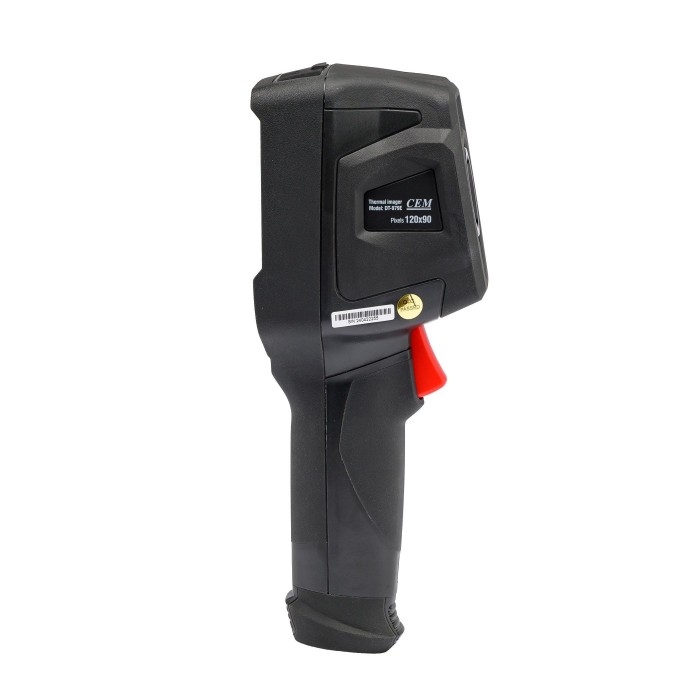

Тепловизор CEM DT-979E

Тепловизор CEM DT-979E предназначен для профилактического обслуживания, диагностики оборудования и поиска температурных отклонений в работе различных систем. Прибор подходит для обследования двигателей, электрических соединений, инженерных коммуникаций, отдельных механизмов и других объектов, где необходимо бесконтактно оценивать распределение температуры. Диапазон измерений составляет от −20 до +550 °C. Погрешность равна ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Такой диапазон позволяет использовать устройство как для контроля относительно холодных поверхностей, так и для проверки сильно нагретых компонентов.

Ключевые отличия и функции

• Инфракрасная матрица 120 × 90 пикселей с температурной чувствительностью менее 0,06 °C.
• Измерение температуры объектов в диапазоне от −20 до +550 °C.
• Непрерывный цифровой зум от 1× до 16× для детального просмотра выбранной области.
• Автоматические маркеры горячих и холодных участков на термограмме.
• ИК-, визуальное и совмещённое изображение для удобной локализации температурных отклонений.
• 12 цветовых палитр для наглядного отображения распределения температуры.
• Запись и воспроизведение видео в формате MPEG-4.
• Сохранение более 6000 снимков в форматах JPEG и HIR с результатами измерений.
• Wi-Fi для передачи изображений и видеопотока в режиме реального времени.
• Встроенная цифровая камера 2 Мп для визуальной привязки результатов обследования.

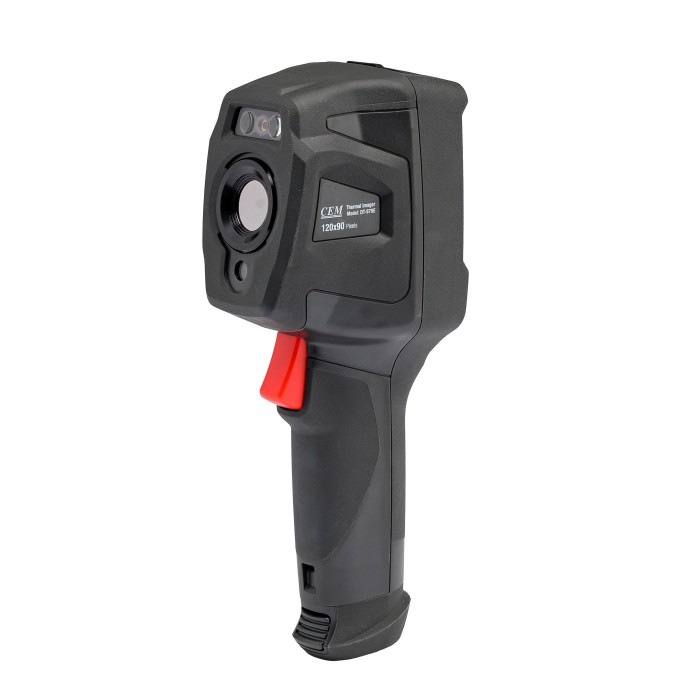

В основе измерительной системы используется неохлаждаемый микроболометр со спектральным диапазоном 7,5–14 мкм. Разрешение инфракрасного детектора составляет 120 × 90 пикселей, а температурная чувствительность NETD — менее 0,06 °C при +30 °C, или 60 мК. Благодаря этому камера способна отображать небольшие различия температуры между соседними участками поверхности. Такая чувствительность полезна при поиске локального перегрева, неравномерного охлаждения и других изменений, которые могут быть неочевидны при обычном визуальном осмотре.

Частота обновления изображения составляет 25 Гц, поэтому термограмма плавно меняется при перемещении прибора вдоль исследуемого объекта. Поле зрения равно 50° × 37°, пространственное разрешение IFOV — 7,6 мрад, минимальная рабочая дистанция — 0,5 м. Ручная настройка фокуса не требуется, что сокращает количество действий перед измерением. Для детального просмотра интересующей области предусмотрен непрерывный цифровой зум от 1× до 16×. Он позволяет приблизить выбранную часть изображения непосредственно на экране и подробнее рассмотреть температурное распределение.

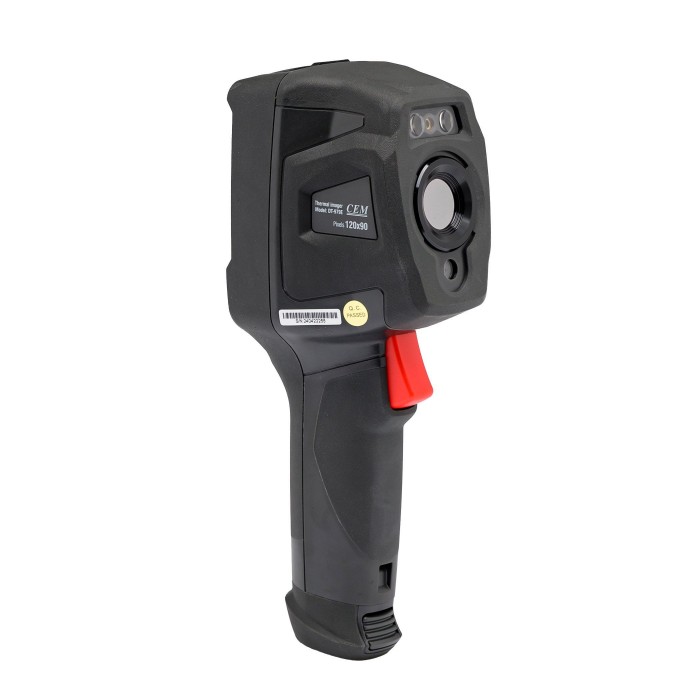

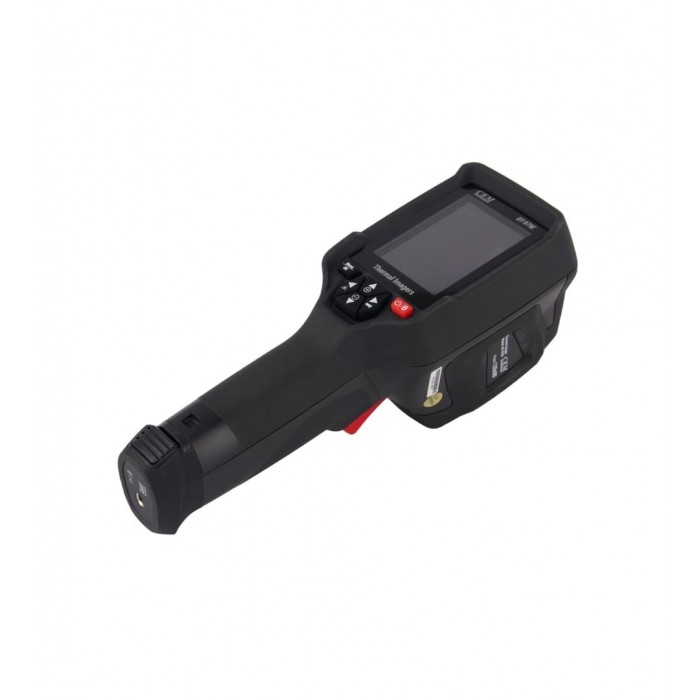

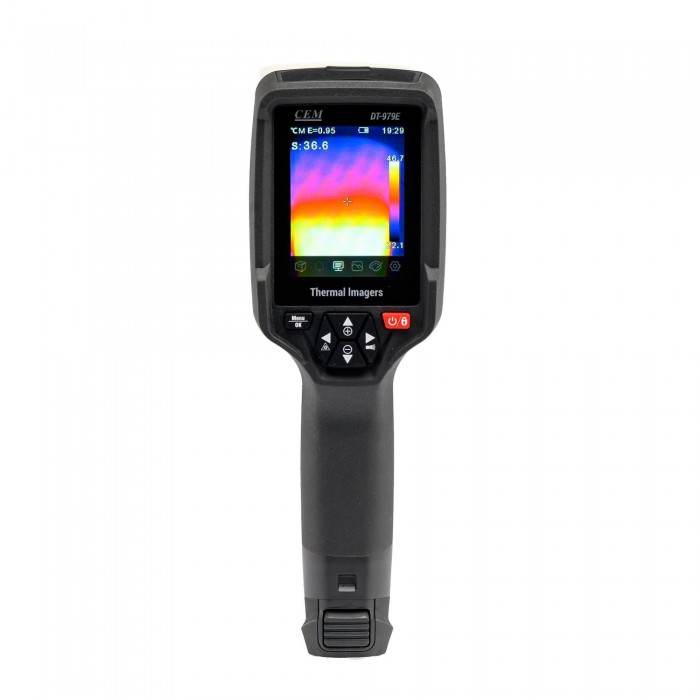

Для отображения результатов используется цветной ЖК-дисплей с диагональю 71,12 мм и разрешением 320 × 240 пикселей. Прибор поддерживает инфракрасное изображение, обычный визуальный кадр и режим автоматического слияния. Совмещённое отображение помогает точнее сопоставить температурную картину с реальными элементами оборудования, поэтому оператору проще определить расположение обнаруженной зоны нагрева или охлаждения. Встроенная цифровая камера разрешением 2 Мп с полем зрения 65° формирует обычное изображение объекта и дополняет данные инфракрасного канала.

Для визуального анализа предусмотрены палитры IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, а также режимы Above alarm, Below alarm, Zone alarm и Vision zone. Разные варианты отображения позволяют выбирать наиболее наглядную цветовую схему в зависимости от характера обследуемого объекта и распределения температуры. Пользователь может подобрать режим, при котором нужная зона лучше выделяется на общем фоне, что упрощает первичный анализ электрического оборудования, механизмов, систем отопления и других объектов.

DT-979E поддерживает автоматическое определение горячих и холодных участков. Соответствующие маркеры отображаются непосредственно на термограмме и помогают быстрее находить зоны с максимальными и минимальными температурными значениями. Дополнительно используется контроль по центральной точке. На экране одновременно видна тепловая картина и числовые данные, поэтому оператор может не только визуально оценить распределение температуры, но и сразу получить конкретное значение для выбранной области.

Для адаптации измерений к различным поверхностям предусмотрена корректировка коэффициента излучения и отражённой температуры. Эти параметры позволяют учитывать свойства материалов и влияние окружающей среды на инфракрасное измерение. Возможность изменять настройки особенно полезна при последовательной проверке объектов с различным типом поверхности. Все необходимые операции выполняются средствами самого прибора, поэтому для базовой настройки измерений дополнительное оборудование не требуется.

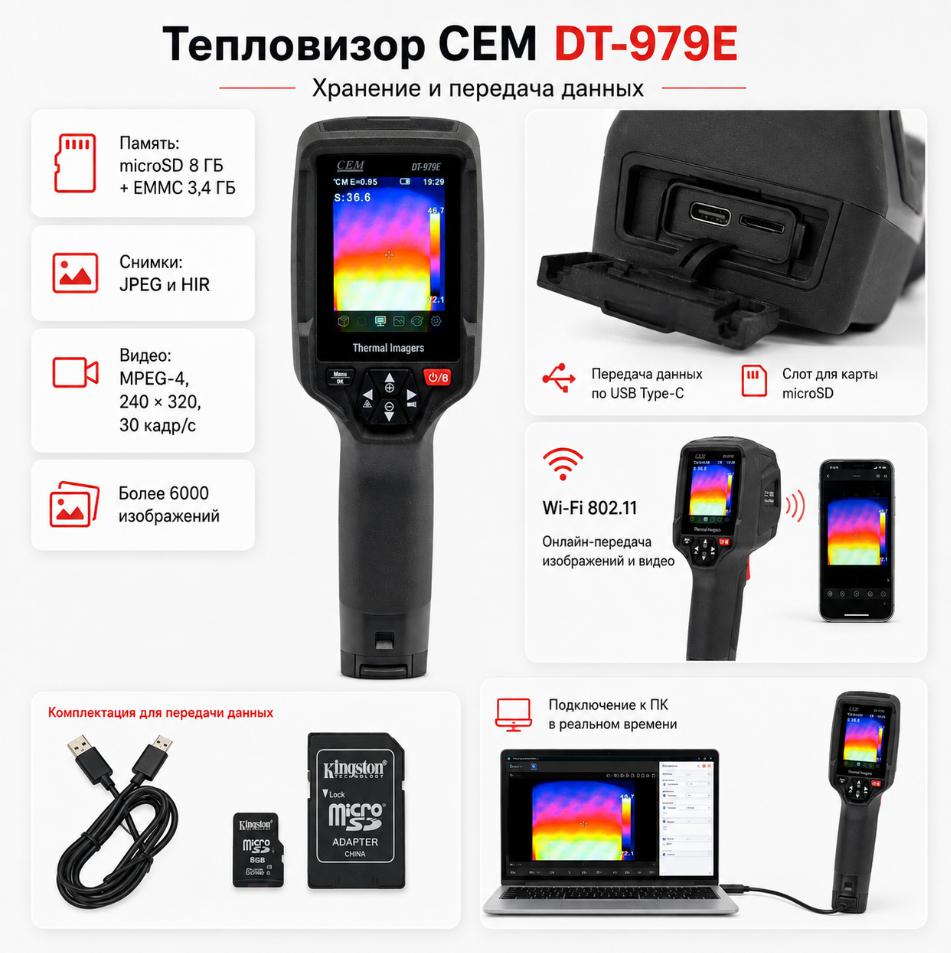

Камера позволяет сохранять фотографии и видеозаписи для последующего изучения и документирования результатов. Для хранения используется карта Micro SD объёмом 8 ГБ и встроенная память EMMC объёмом 3,4 ГБ. Такой вариант хранения позволяет работать с большим количеством материалов непосредственно во время обследования и переносить данные на компьютер после завершения проверки. Сохранённые результаты удобно использовать для сравнения состояния оборудования в разные периоды, подготовки отчётов и совместного анализа с другими специалистами.

Фотографии записываются в форматах JPEG и HIR вместе с результатами измерений. На карте памяти можно сохранить более 6000 снимков. Поддерживается запись инфракрасных и визуальных изображений, включая их одновременное сохранение. Благодаря этому после обследования можно сопоставить термограмму с обычным изображением и быстрее определить, к какому именно элементу относится обнаруженное температурное отклонение. Встроенные инструменты анализа позволяют дополнительно работать с сохранёнными материалами непосредственно на устройстве.

Для наблюдения за изменениями температуры во времени предусмотрена запись и воспроизведение видео. Ролики сохраняются в формате MPEG-4 с разрешением 240 × 320 пикселей и частотой 30 кадров в секунду. Можно записывать инфракрасное и визуальное изображение, в том числе одновременно. Такой режим удобен при обследовании оборудования, температура которого меняется после запуска или в процессе работы, поскольку оператор получает не отдельный снимок, а последовательность, которую можно повторно просмотреть и проанализировать.

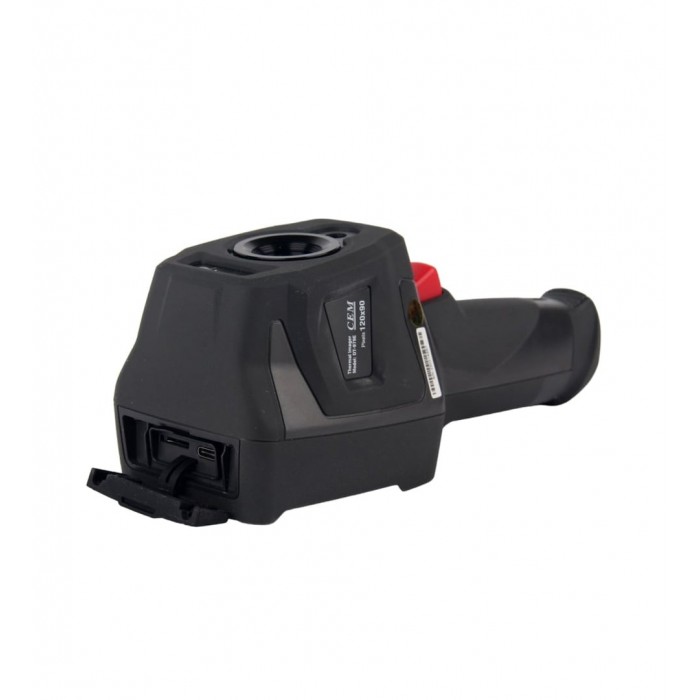

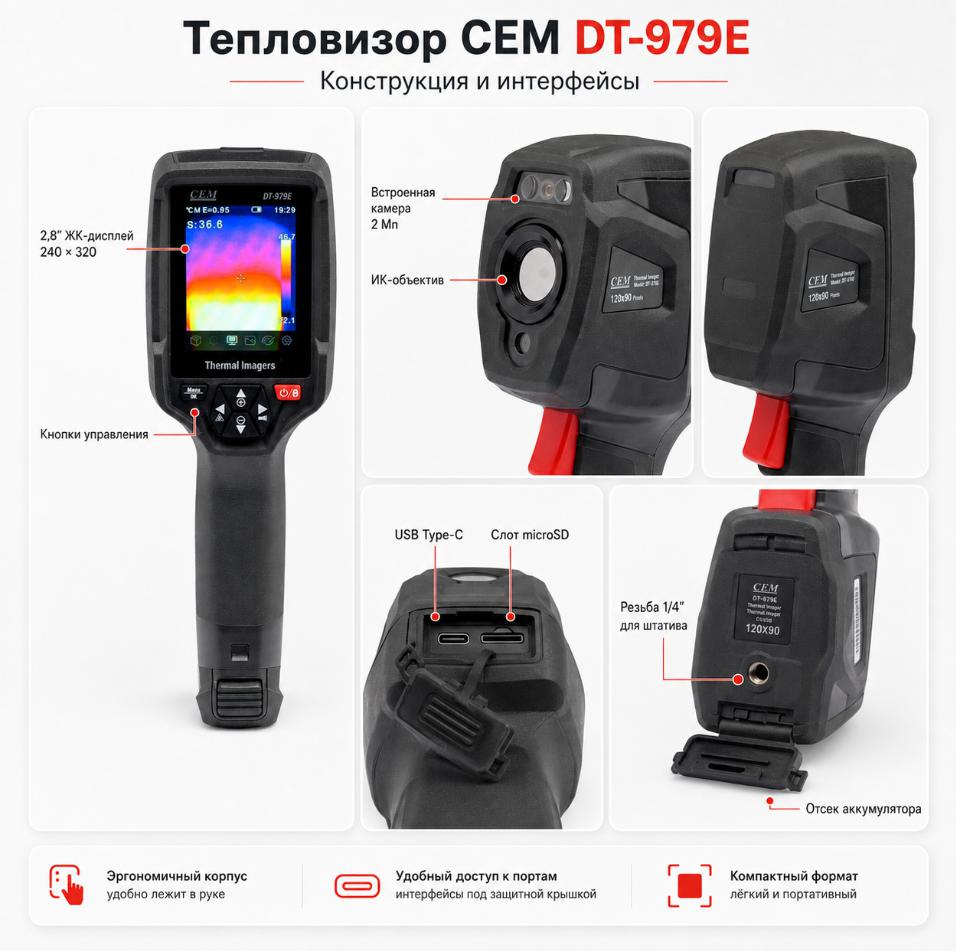

Передача материалов на компьютер выполняется через USB. Разъём Type-C используется для проводного подключения и зарядки. Кроме копирования сохранённых файлов, поддерживается передача видеопотока на ПК в режиме реального времени. Wi-Fi 802.11 позволяет передавать изображения и видео по беспроводной сети, что удобно при дистанционном наблюдении или совместном просмотре результатов. Дополнительно предусмотрен Bluetooth, расширяющий возможности беспроводного соединения с совместимым оборудованием.

Меню поддерживает выбор единиц измерения, языка интерфейса, формата даты и времени, а также просмотр информации о камере. Многоязычное управление упрощает подготовку устройства к работе, а корректно установленные дата и время помогают систематизировать большой архив фотографий и видеозаписей. Это особенно удобно при регулярном техническом обслуживании, когда необходимо распределять материалы по отдельным объектам, этапам обследования или датам проведения проверки.

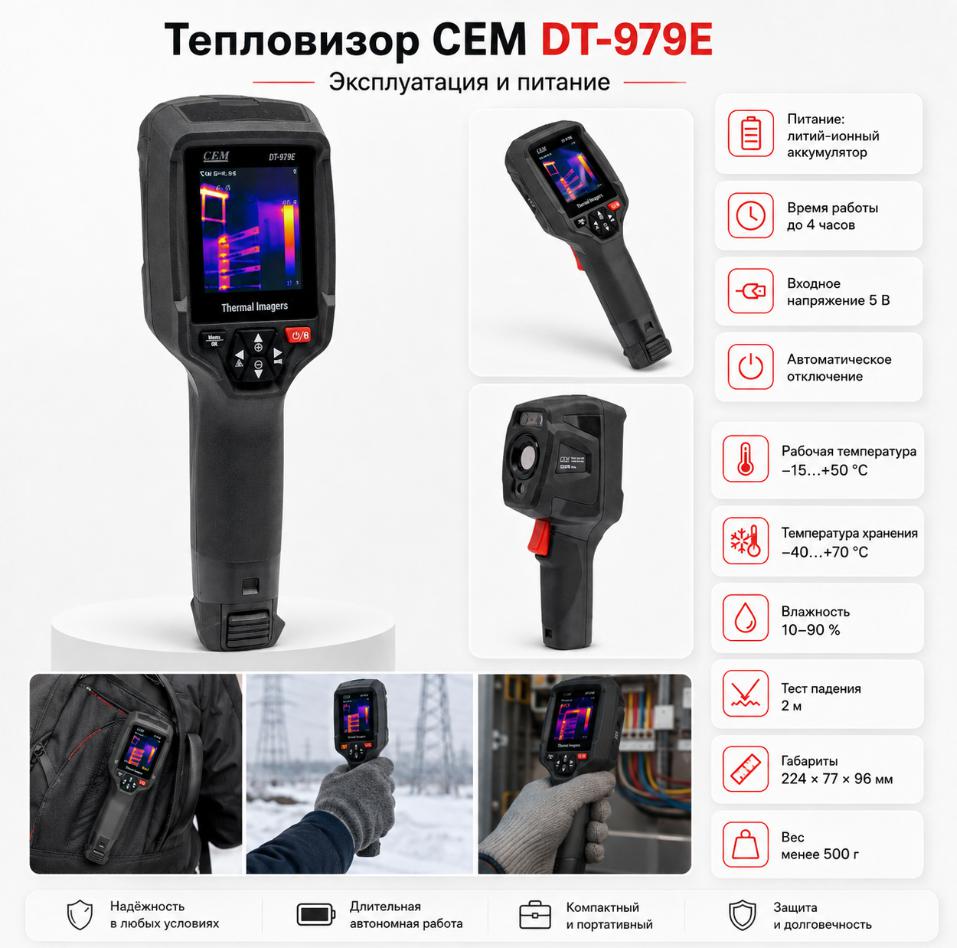

Питание осуществляется от литий-ионного аккумулятора, обеспечивающего до 4 часов автономной работы. Входное напряжение составляет 5 В постоянного тока. Для зарядки используется сетевой адаптер и соединение Type-C, поэтому прибор можно подготовить к следующему рабочему циклу без замены одноразовых элементов питания. Функция автоматического выключения снижает расход заряда во время перерывов и помогает рациональнее использовать аккумулятор при продолжительных выездных обследованиях.

Рабочая температура устройства составляет от −15 до +50 °C, относительная влажность — от 10 до 90 %. При хранении допускается температура от −40 до +70 °C при таком же диапазоне влажности. Корпус рассчитан на эксплуатацию в условиях, характерных для технических и промышленных объектов: прибор выдерживает падение с высоты до 2 м, ударное воздействие 25 g и вибрацию 2 g. Эти параметры важны при регулярной переноске оборудования и работе вне стационарного помещения.

Габариты корпуса составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Компактное исполнение позволяет использовать камеру во время продолжительных обходов и последовательно проверять большое количество оборудования. Дисплей, инфракрасный модуль, визуальная камера, аккумулятор, средства хранения и основные интерфейсы объединены в одном корпусе. После обнаружения температурного отклонения пользователь может приблизить интересующую область, сохранить снимок или видео и продолжить обследование следующего участка.

При техническом обслуживании устройство помогает контролировать температурное состояние электрических соединений, двигателей, механических узлов и другого оборудования. Автоматические маркеры упрощают поиск наиболее горячих и холодных участков, а режим слияния позволяет сопоставлять термограмму с обычным изображением. Возможность записывать материалы особенно полезна при периодических обследованиях, когда требуется сравнивать состояние одного объекта в разные моменты времени и отслеживать изменения.

CEM DT-979E сочетает инфракрасную матрицу 120 × 90 пикселей, чувствительность 60 мК, цифровое увеличение до 16×, несколько режимов отображения и автоматическое выделение температурных экстремумов. Фото- и видеозапись, встроенная цифровая камера, карта Micro SD, внутренняя память, USB Type-C, Wi-Fi и Bluetooth упрощают хранение и передачу полученных данных. Прибор подходит для задач, где необходимо не только обнаружить температурное отклонение, но и сохранить результат для последующего анализа, сравнения и документирования. Гарантийный срок составляет 2 года

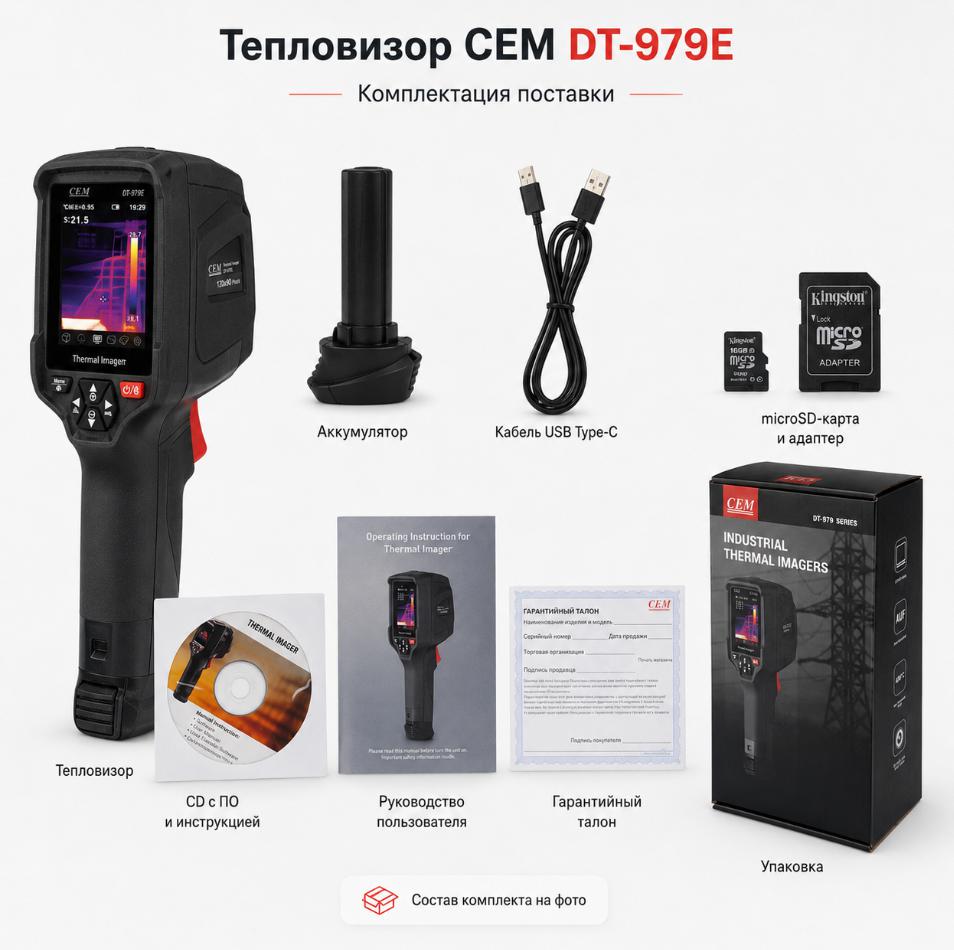

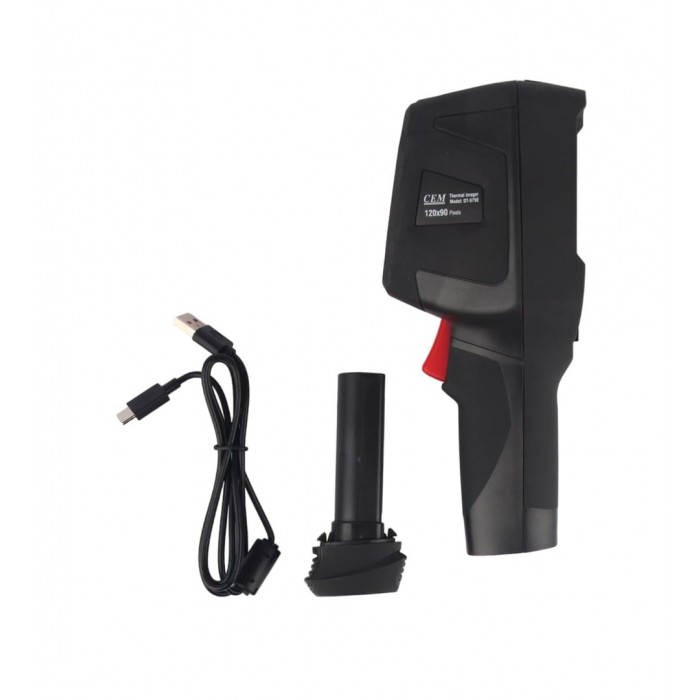

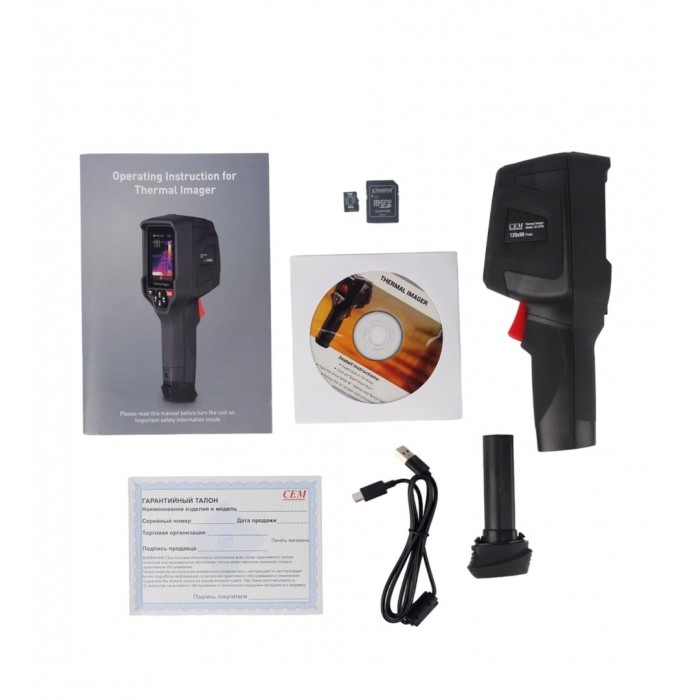

Комплектация

• Тепловизор CEM DT-979E - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.
• Карта памяти Micro SD - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x 37°/ 0,5м
• Температурная чувствительность/NETD - < 0,06°C при +30°C / 60мК
• Частота обновления кадров - 25Гц
• Режим фокусировки - Отсутствует
• Увеличение - 1–16× непрерывное, цифровое
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7,5–14мкм
• ИК-разрешение - 120 × 90 пикселей
• Монитор (дисплей) - 2,8 дюйма ЖК, 240 × 320 пикселей
• Режим отображения - ИК-изображение, зрительный образ, автоматическое слияние
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm, Vision zone
• Температурный диапазон объекта - –20°C до +550°C (–4°F до +1022°F)
• Погрешность - ±2°C (3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Центральная точка
• Автоматическое определение горячей/холодной точки - Автоматические горячие или холодные маркеры
• Корректировки измерения - Коэффициент излучения, отраженная температура
• Устройство хранение - 8Гб, микро SD-карта или внутренний ЕММС 3,4Гб
• Видео формат файлов - Стандартный MPEG-4, 240x320 при 30 кадрах/сек., на карте памяти > 30 минут
• Режим хранения - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат изображений - Стандартный JPEG, HIR, в том числе результаты измерений, на карте памяти > 6000 изображений
• Режим хранения изображений - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Анализ изображений - Анализа внутреннего изображения, полная функция.
• Команды настройки - Локальная адаптация единиц измерения, языка, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Мультиязычный
• Встроенная цифровая камера - 2 мегапикселя
• Встроенный цифровой объектив - FOV 65°
• Разъемы - USB, Type С
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Wi-Fi - 802.11, передача изображений и видеосюжетов в режиме реального времени
• Батарея - Литий-ионная батарея, время работы 4 часа
• Входное напряжение - Постоянное напряжение 5В
• Система зарядки - Для камеры (сетевой АС адаптер)
• Управление питанием - Автоматическое выключение
• Диапазон рабочих температур - –15°C до +50°C (5°F до +122°F)
• Диапазон температур при хранении - –40°C до +70°C (–40°F до +158°F)
• Влажность (рабочая и при хранении) - 10%-90%
• Падение (тест) - 2м
• Удар - 25g (IEC60068-2-29)
• Вибрация - 2g (IEC60068-2-6)
• Размеры (Д × Ш × В) - 224x77x96 мм
• Вес, включая батарею - <500г
• Дисплей - ЖК, 2.8" TFT, 320x240 пикселей
• Модель - DT-979E
• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x37°/ 0.5 м
• Пространственное разрешение (IFOV) - 7.6 мрад
• Температурная чувствительность / NETD - <0.06°C при +30°C / 60 мК
• Частота обновления кадров, Гц - 25
• Фокусировка - Отсутствует
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7.5–14мкм
• Детектор ИК (разрешение), пикселей - 120x90
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather
• Температурный диапазон объекта, °С/°F - -20...550 / -4...1022
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, отраженная температура
• Устройство хранения видеозаписей - 8Гб, микро SD-карта и внутренний ЕММС 3,4Гб
• Видео формат файлов - MPEG-4, 240x320 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Анализ изображений - Встроенные инструменты для анализа снимков, полный набор функций
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Входное напряжение - 5 VDC
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
