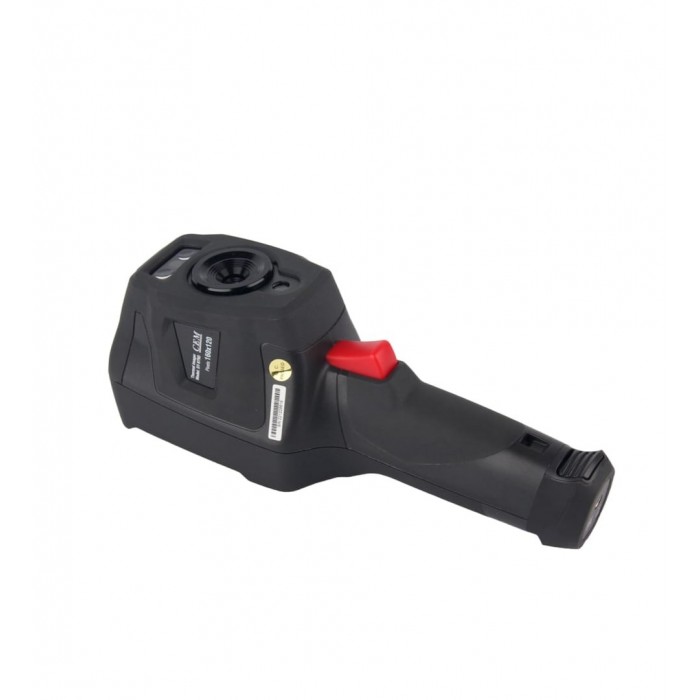

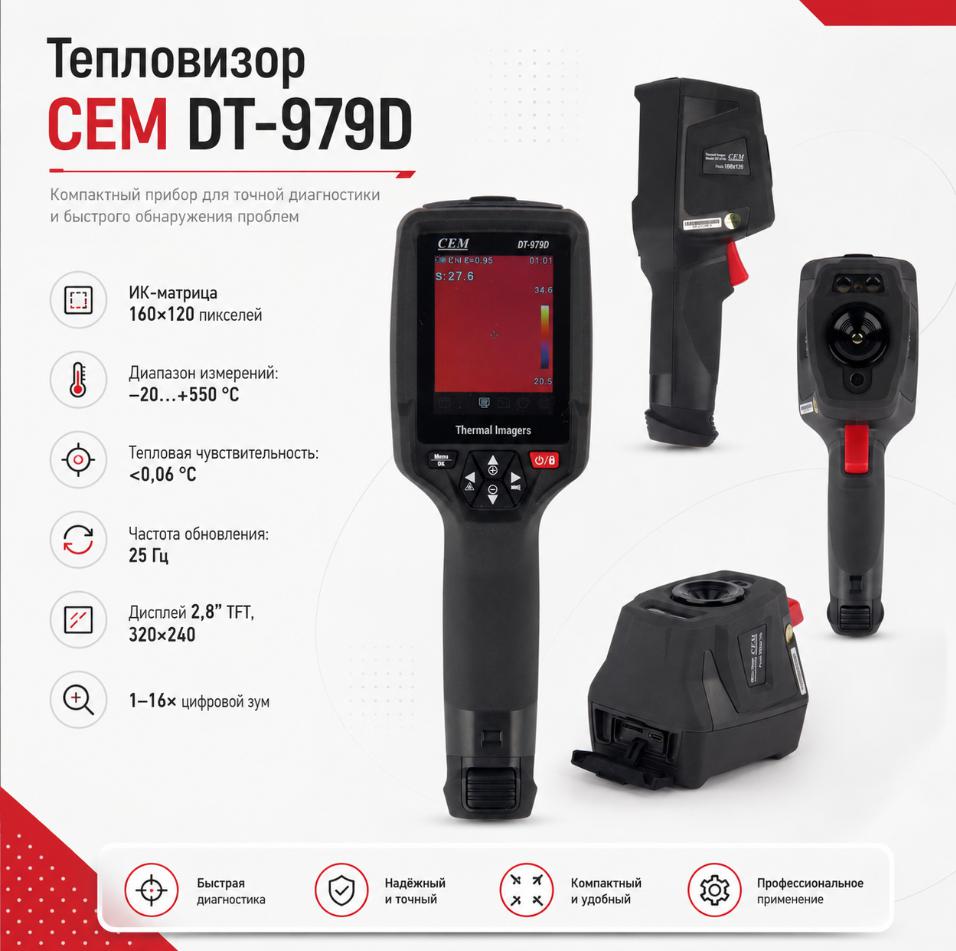

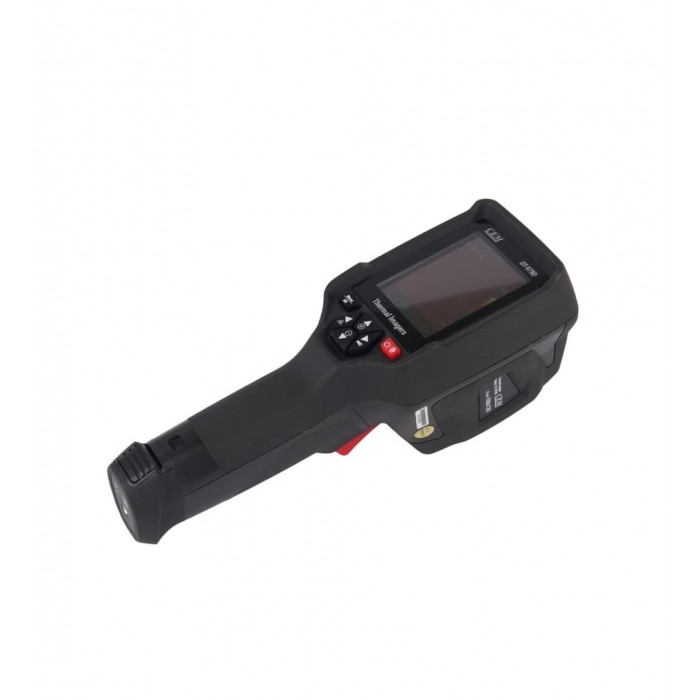

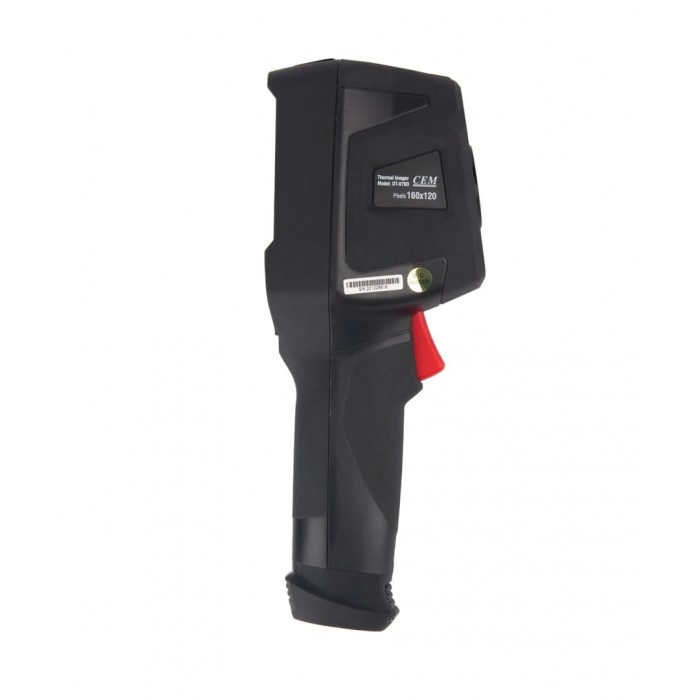

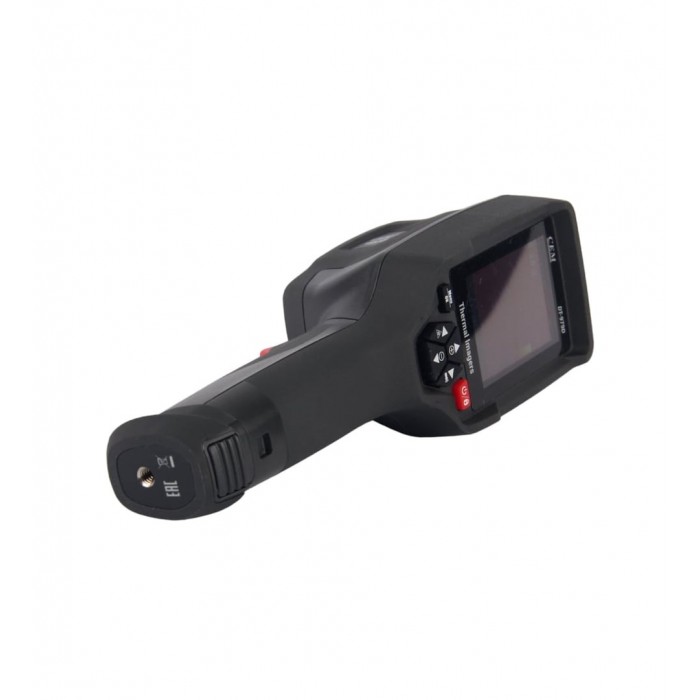

Тепловизор CEM DT-979D

Тепловизор CEM DT-979D предназначен для профилактического обслуживания, технической диагностики и поиска температурных отклонений в работе оборудования. Прибор подходит для обследования двигателей, электрических соединений, инженерных систем, отдельных механизмов и промышленных объектов. Бесконтактное измерение позволяет оценивать распределение температуры на поверхности без непосредственного контакта с исследуемым элементом. Рабочий диапазон измерения составляет от −20 до +550 °C, погрешность — ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C.

Ключевые отличия и функции

• Инфракрасная матрица 160 × 120 пикселей для тепловизионной диагностики оборудования.
• Измерение температуры объектов в диапазоне от −20 до +550 °C.
• Температурная чувствительность менее 0,06 °C для выявления небольших перепадов температуры.
• Непрерывный цифровой зум от 1× до 16× для детального просмотра выбранной области.
• Автоматические маркеры горячих и холодных участков на термограмме.
• ИК-, визуальное и совмещённое изображение для удобной локализации проблемных зон.
• Запись и воспроизведение видео в формате MPEG-4.
• Сохранение более 6000 снимков в форматах JPEG и HIR с данными измерений.
• Wi-Fi для передачи изображений и видеопотока в режиме реального времени.
• Встроенная цифровая камера 2 Мп для визуальной привязки результатов обследования.

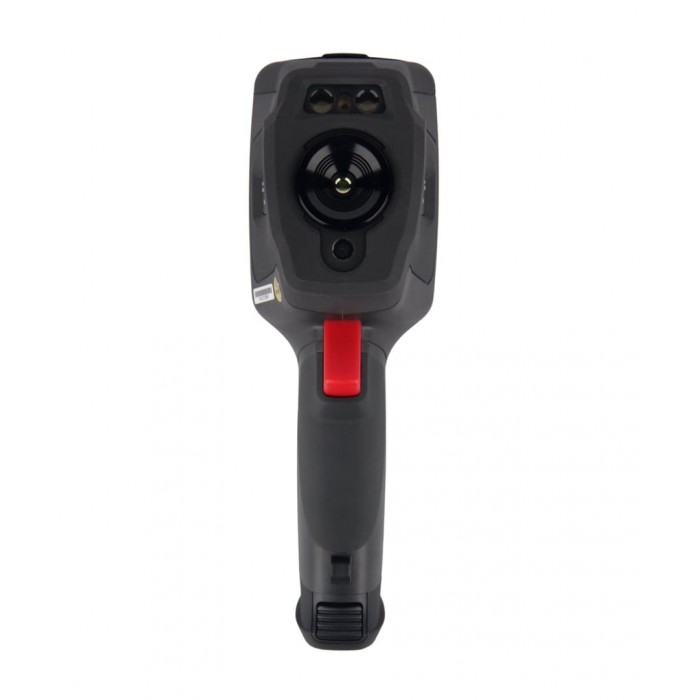

Инфракрасная система построена на неохлаждаемом микроболометре со спектральным диапазоном 7,5–14 мкм. Разрешение ИК-детектора составляет 160 × 120 пикселей, поэтому прибор позволяет получать достаточно подробную тепловую картину для регулярного обследования оборудования и конструкций. Температурная чувствительность NETD менее 0,06 °C при +30 °C, или 60 мК, помогает различать небольшие перепады температуры между соседними участками поверхности. Это полезно при поиске локального перегрева, неравномерного охлаждения и других температурных изменений, которые могут быть незаметны при обычном визуальном осмотре.

Частота обновления изображения составляет 25 Гц. Термограмма достаточно плавно изменяется при перемещении камеры вдоль исследуемой поверхности, что удобно при последовательном осмотре нескольких узлов. Поле зрения составляет 50° × 37°, пространственное разрешение IFOV — 7,6 мрад, минимальная рабочая дистанция — 0,5 м. Ручная фокусировка не требуется. Для более подробного просмотра выбранной области предусмотрен непрерывный цифровой зум от 1× до 16×, позволяющий увеличить интересующий участок изображения без изменения положения оператора относительно объекта.

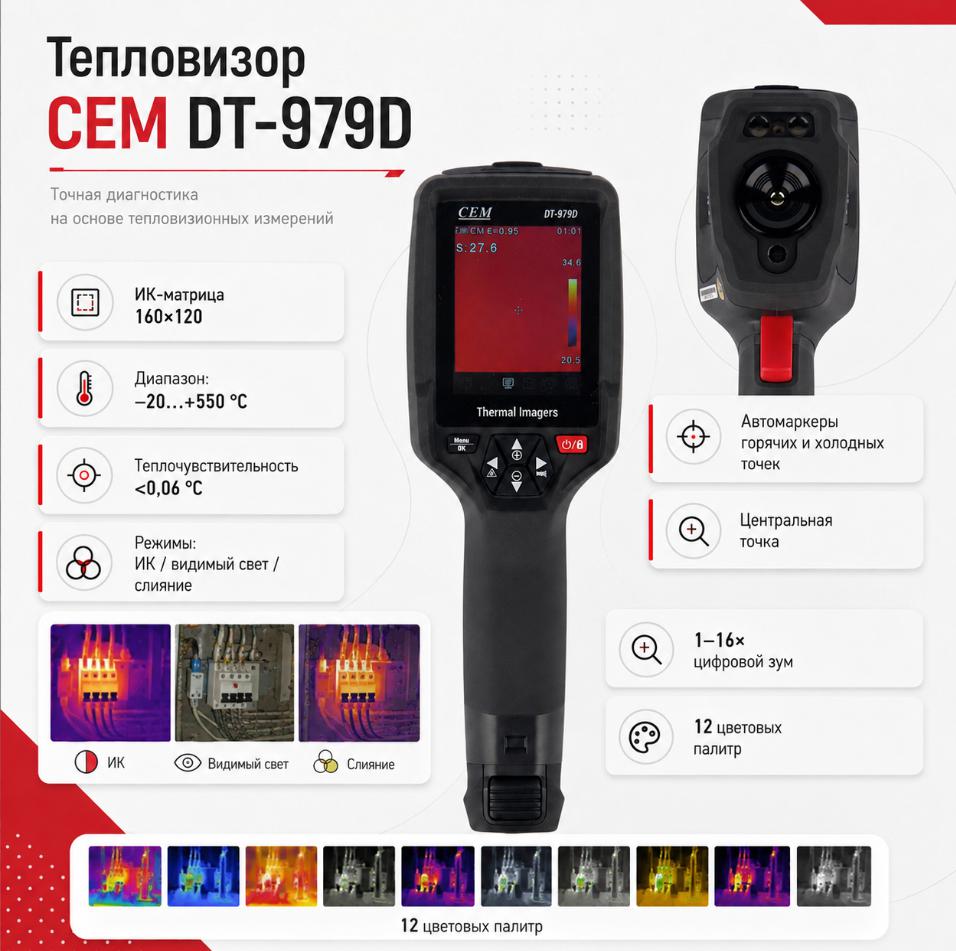

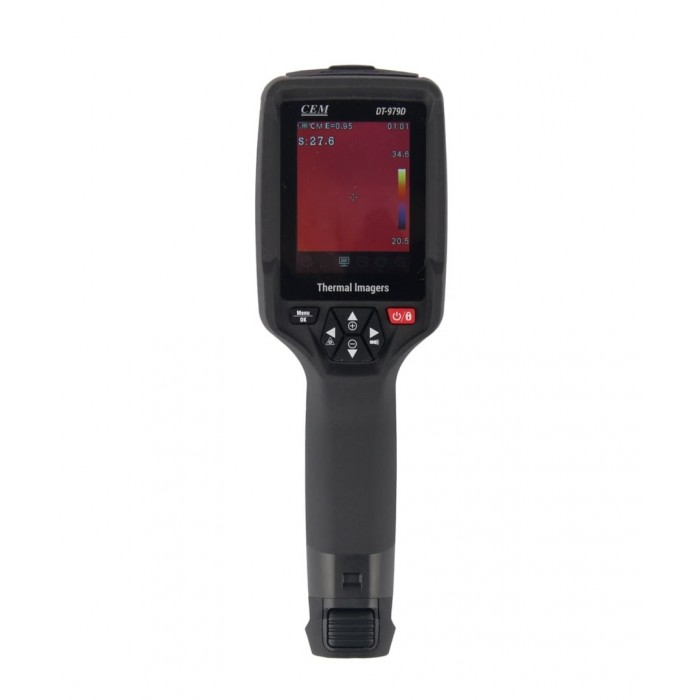

Для отображения результатов используется цветной ЖК-дисплей с диагональю 71,12 мм и разрешением 320 × 240 пикселей. Доступны инфракрасное изображение, обычное визуальное изображение и режим автоматического слияния двух каналов. Совмещённое отображение помогает точнее определить, какому элементу оборудования соответствует обнаруженный участок нагрева или охлаждения. Дополнительно встроена цифровая камера разрешением 2 Мп с полем зрения 65°, которая формирует обычное изображение объекта и упрощает визуальную привязку результатов тепловизионного обследования.

Для настройки вида термограммы предусмотрено несколько цветовых палитр: IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm и Vision zone. Разные варианты отображения помогают подобрать наиболее наглядную цветовую схему для конкретного объекта и характера температурного распределения. Пользователь может выбрать палитру, при которой интересующие области лучше выделяются на общем фоне, что упрощает первичный анализ при проверке электрооборудования, механических узлов, систем отопления и других объектов.

DT-979D поддерживает автоматическое определение горячих и холодных участков. Соответствующие маркеры отображаются непосредственно на термограмме и позволяют быстрее находить зоны с экстремальными температурными значениями. Для контроля выбранной области также используется центральная точка. На экране отображаются числовые значения температуры, поэтому оператор может одновременно оценивать визуальное распределение нагрева и получать конкретные измерительные данные. Это сокращает время, необходимое для поиска подозрительного участка и его последующей проверки.

Для адаптации измерений к различным поверхностям предусмотрена настройка коэффициента излучения и отражённой температуры. Эти параметры позволяют учитывать особенности материалов и окружающих условий, влияющих на инфракрасное измерение. Такая корректировка особенно полезна при последовательном обследовании объектов с различными свойствами поверхности. Пользователь может изменить необходимые параметры непосредственно в меню прибора и продолжить измерения без использования дополнительного оборудования.

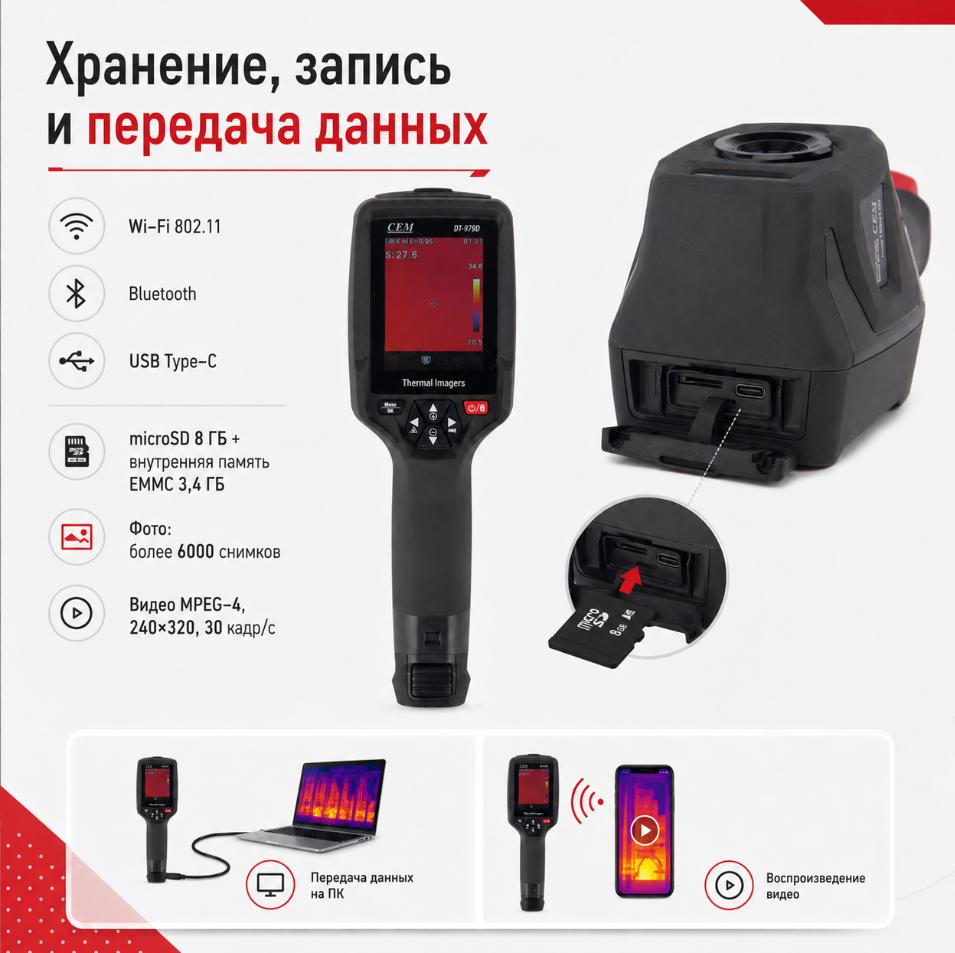

Прибор поддерживает сохранение фотографий и видеозаписей. Для хранения данных используются карта Micro SD объёмом 8 ГБ и внутренняя память EMMC объёмом 3,4 ГБ. Снимки записываются в форматах JPEG и HIR вместе с результатами измерений, а объёма носителя достаточно более чем для 6000 изображений. Можно сохранять инфракрасные и визуальные кадры, в том числе одновременно. Такая возможность удобна при документировании осмотров, когда необходимо сохранить не только тепловое распределение, но и обычное изображение обследуемого участка для последующей идентификации.

Видеозапись выполняется в формате MPEG-4 с разрешением 240 × 320 пикселей и частотой 30 кадров в секунду. Устройство поддерживает запись инфракрасного и визуального изображения, включая одновременное сохранение обоих каналов. Также доступно воспроизведение видео. Эта функция полезна при наблюдении за процессами, температура которых меняется во времени: вместо серии отдельных снимков можно сохранить последовательность и затем подробно изучить её после завершения обследования. Встроенные инструменты анализа позволяют дополнительно работать с сохранёнными изображениями непосредственно на устройстве.

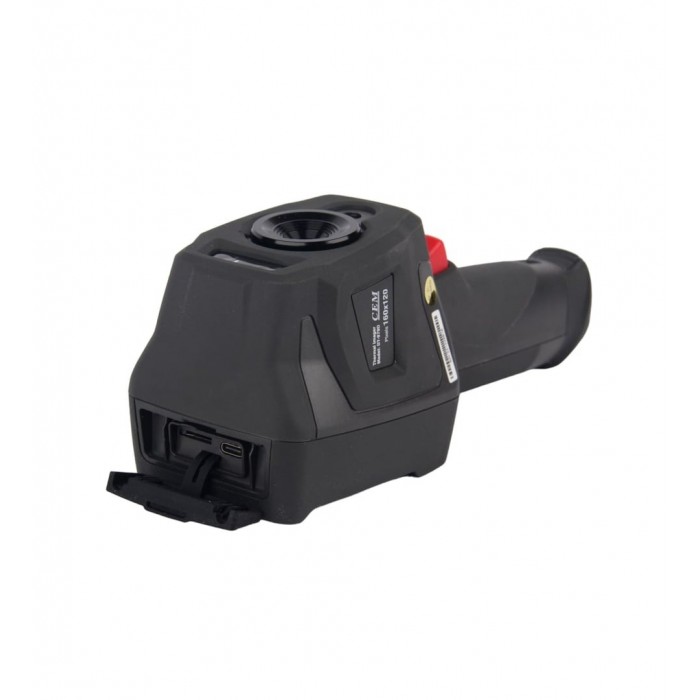

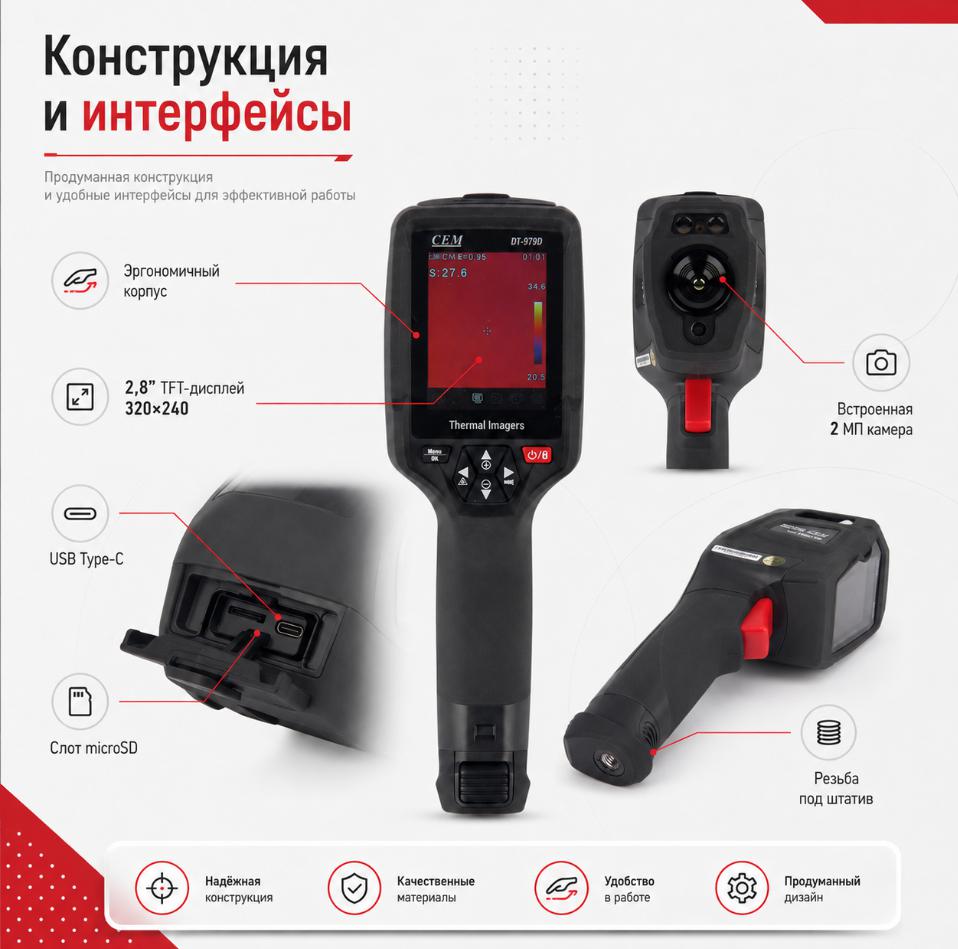

Для обмена данными предусмотрены USB и разъём Type-C. Через проводное соединение можно переносить сохранённые материалы на компьютер и передавать видеопоток в реальном времени. Wi-Fi 802.11 позволяет передавать изображения и видео без постоянного кабельного подключения, а поддержка Bluetooth расширяет возможности беспроводной связи. Такой набор интерфейсов удобен как при автономной работе на объекте, так и при использовании компьютера для просмотра, хранения или дальнейшего анализа результатов обследования.

Меню поддерживает выбор единиц измерения, языка интерфейса, формата даты и времени, а также просмотр информации о камере. Многоязычное управление упрощает подготовку оборудования к работе, а правильно установленная дата помогает систематизировать сохранённые снимки и видеозаписи. Это особенно удобно при регулярном техническом обслуживании, когда необходимо сопоставлять результаты с конкретными объектами, периодами проверки или отдельными этапами диагностики.

Питание осуществляется от литий-ионного аккумулятора, обеспечивающего до 4 часов автономной работы. Входное напряжение составляет 5 В постоянного тока. Для зарядки используется соответствующий сетевой адаптер и современный разъём Type-C, что удобно при эксплуатации прибора вне стационарного рабочего места. Автоматическое выключение снижает расход заряда во время перерывов. Такая система питания позволяет проводить длительные выездные обследования без постоянного подключения к электросети.

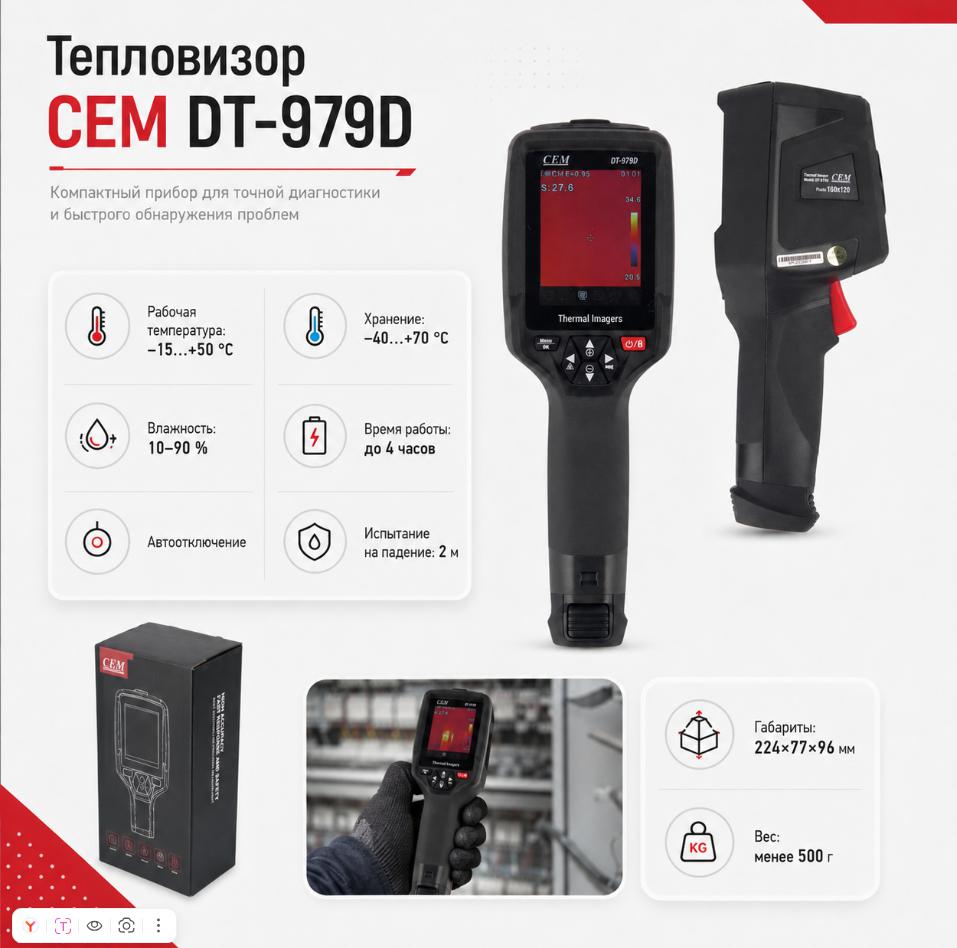

Тепловизор рассчитан на эксплуатацию при температуре окружающей среды от −15 до +50 °C и относительной влажности от 10 до 90 %. Допустимый диапазон хранения составляет от −40 до +70 °C при аналогичной влажности. Корпус выдерживает падение с высоты до 2 м, ударную нагрузку 25 g и вибрацию 2 g. Эти параметры позволяют использовать устройство при выездных технических работах и на промышленных объектах, где переносное измерительное оборудование регулярно перемещают между различными зонами и оно может подвергаться механическим воздействиям.

Габариты корпуса составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Компактное исполнение облегчает переноску между объектами и позволяет продолжительное время работать с прибором в руках. Дисплей, ИК-модуль, цифровая камера, органы управления и средства хранения данных объединены в одном корпусе. После обнаружения температурного отклонения оператор может приблизить выбранную область цифровым зумом, сохранить снимок или видео и продолжить обследование следующего участка.

CEM DT-979D подходит для технического обслуживания электрического и механического оборудования, контроля двигателей, поиска перегретых соединений и обследования промышленных систем. Совмещение инфракрасного и визуального изображения помогает точнее определить расположение обнаруженного участка, а автоматические маркеры горячих и холодных зон ускоряют первичный анализ. Возможность сохранять материалы с измерительными данными позволяет использовать устройство не только для оперативной проверки, но и для документирования состояния оборудования с последующим сравнением результатов.

Сочетание ИК-матрицы 160 × 120 пикселей, температурной чувствительности 60 мК, цифрового увеличения до 16× и нескольких вариантов отображения позволяет проводить как быстрый осмотр, так и более подробное обследование выбранной области. Фото- и видеозапись, встроенная цифровая камера, Micro SD, внутренняя память, Wi-Fi, Bluetooth и USB упрощают хранение и передачу результатов. Прибор рассчитан на специалистов, которым необходимо выявлять температурные отклонения, сохранять полученные данные и возвращаться к ним при дальнейшем анализе. Гарантийный срок составляет 2 года

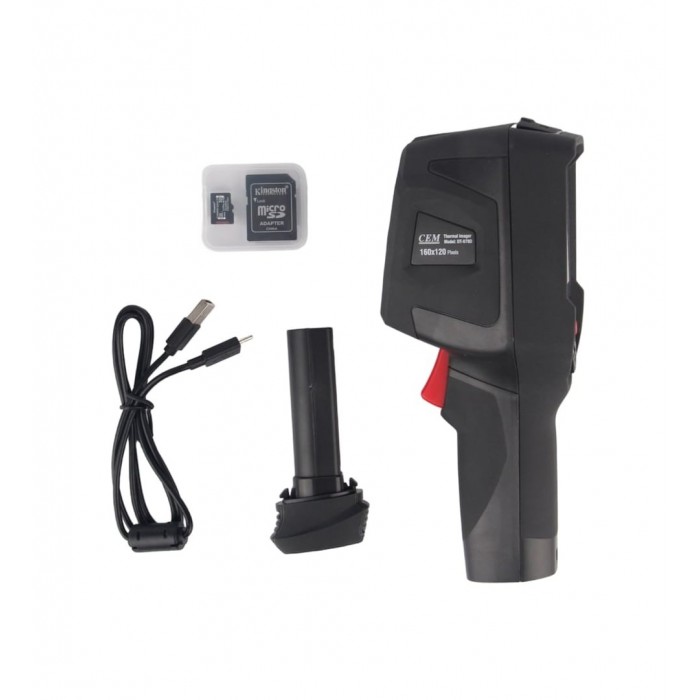

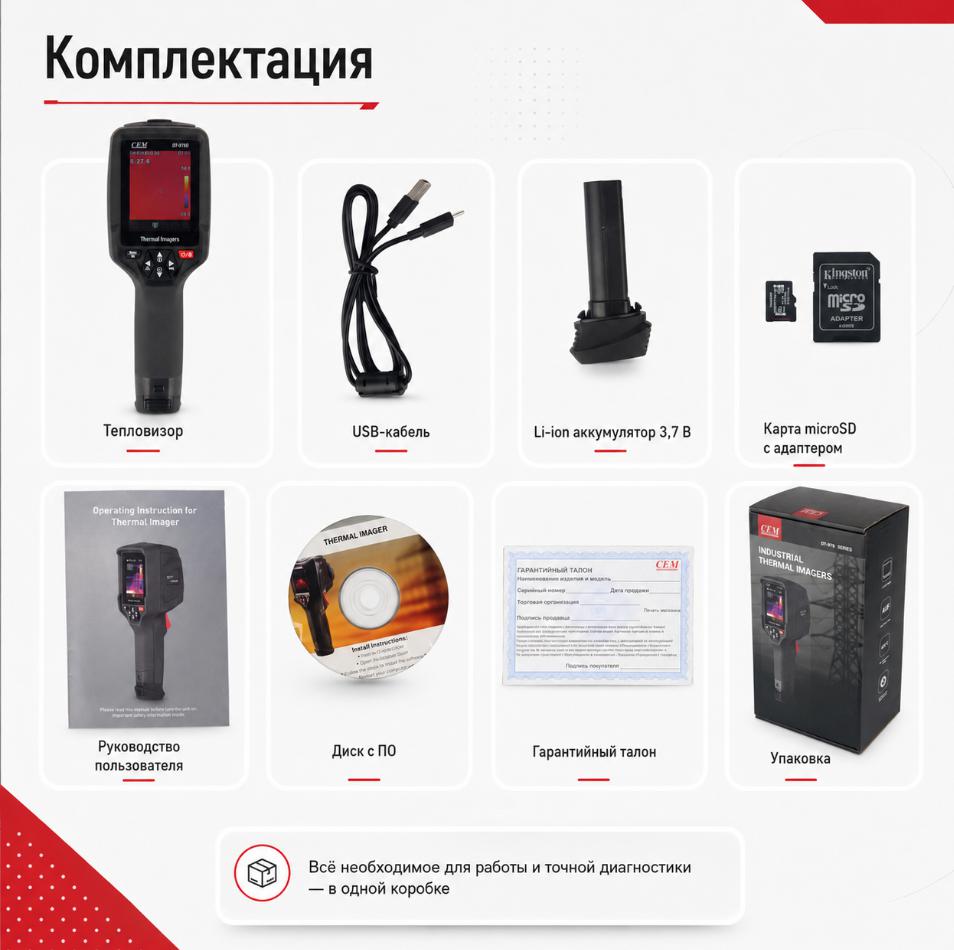

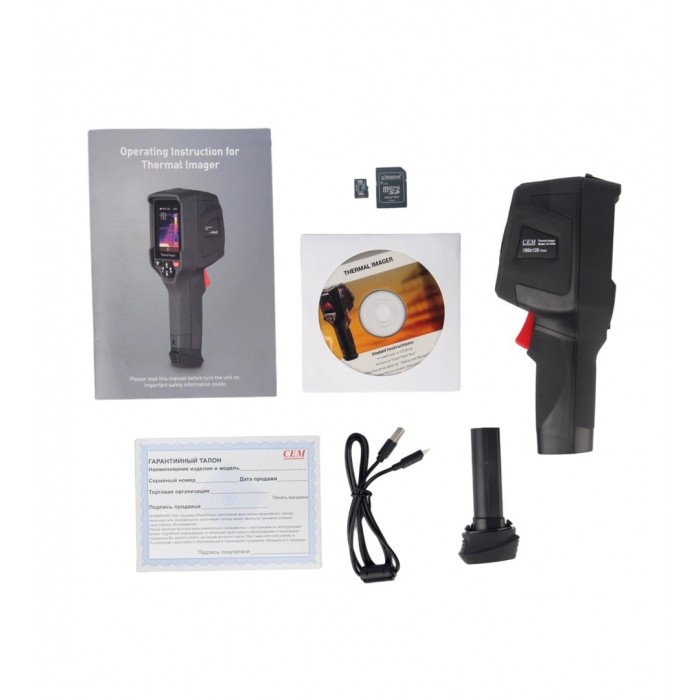

Комплектация

• Тепловизор CEM DT-979D - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.
• Карта памяти Micro SD - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x 37°/ 0,5м
• Температурная чувствительность/NETD - < 0,06°C при +30°C / 60мК
• Частота обновления кадров - 25Гц
• Режим фокусировки - Отсутствует
• Увеличение - 1–16× непрерывное, цифровое
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7,5–14мкм
• ИК-разрешение - 160 × 120 пикселей
• Монитор (дисплей) - 2,8 дюйма ЖК, 240 × 320 пикселей
• Режим отображения - ИК-изображение, визуальное изображение, автоматическое слияние
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather, Above alarm, Below alarm, Zone alarm, Vision zone
• Температурный диапазон объекта - –20°C до +550°C (–4°F до +1022°F)
• Погрешность - ±2°C (3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Центральная точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, отраженная температура
• Устройство хранение - 8Гб, микро SD-карта или внутренний ЕММС 3,4Гб
• Видео формат файлов - Стандартный MPEG-4, 240x320 при 30 кадрах/сек., на карте памяти > 30 минут
• Режим хранения - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - Стандартный JPEG, HIR, в том числе результаты измерений, на карте памяти > 6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранениеИК и визуальных изображений
• Анализ изображений - Анализа внутреннего изображения, полная функция.
• Команды настройки - Локальная адаптация единиц измерения, языка, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Встроенная цифровая камера - 2 мегапикселя
• Встроенный цифровой объектив - FOV 65°
• Разъемы - USB, Type С
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Wi-Fi - 802.11, передача изображений и видеосюжетов в режиме реального времени
• Батарея - Литий-ионная батарея, время работы 4 часа
• Входное напряжение - Постоянное напряжение 5В
• Система зарядки - Для камеры (сетевой АС адаптер)
• Управление питанием - Автоматическое выключение
• Диапазон рабочих температур - –15°C до +50°C (5°F до +122°F)
• Диапазон температур при хранении - –40°C до +70°C (–40°F до +158°F)
• Влажность (рабочая и при хранении) - 10%-90%
• Падение (тест) - 2м
• Удар - 25g (IEC60068-2-29)
• Вибрация - 2g (IEC60068-2-6)
• Размеры (Д × Ш × В) - 224x77x96 мм
• Вес, включая батарею - <500г
• Дисплей - ЖК, 2.8" TFT, 320x240 пикселей
• Модель - DT-979D
• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x37°/ 0.5 м
• Пространственное разрешение (IFOV) - 7.6 мрад
• Температурная чувствительность / NETD - <0.06°C при +30°C / 60 мК
• Частота обновления кадров, Гц - 25
• Фокусировка - Отсутствует
• Детектор ИК (разрешение), пикселей - 162x120
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather
• Температурный диапазон объекта, °С/°F - -20...550 / -4...1022
• Точка - Средняя точка
• Устройство хранения видеозаписей - 8Гб, микро SD-карта и внутренний ЕММС 3,4Гб
• Видео формат файлов - MPEG-4, 240x320 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Анализ изображений - Встроенные инструменты для анализа снимков, полный набор функций
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Входное напряжение - 5 VDC
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
