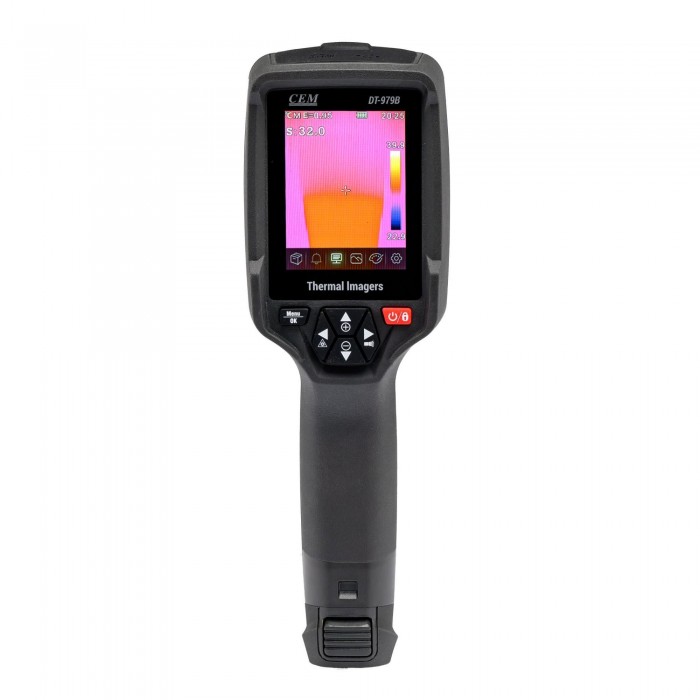

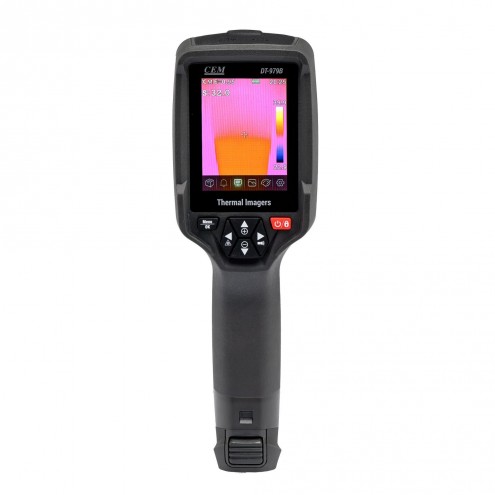

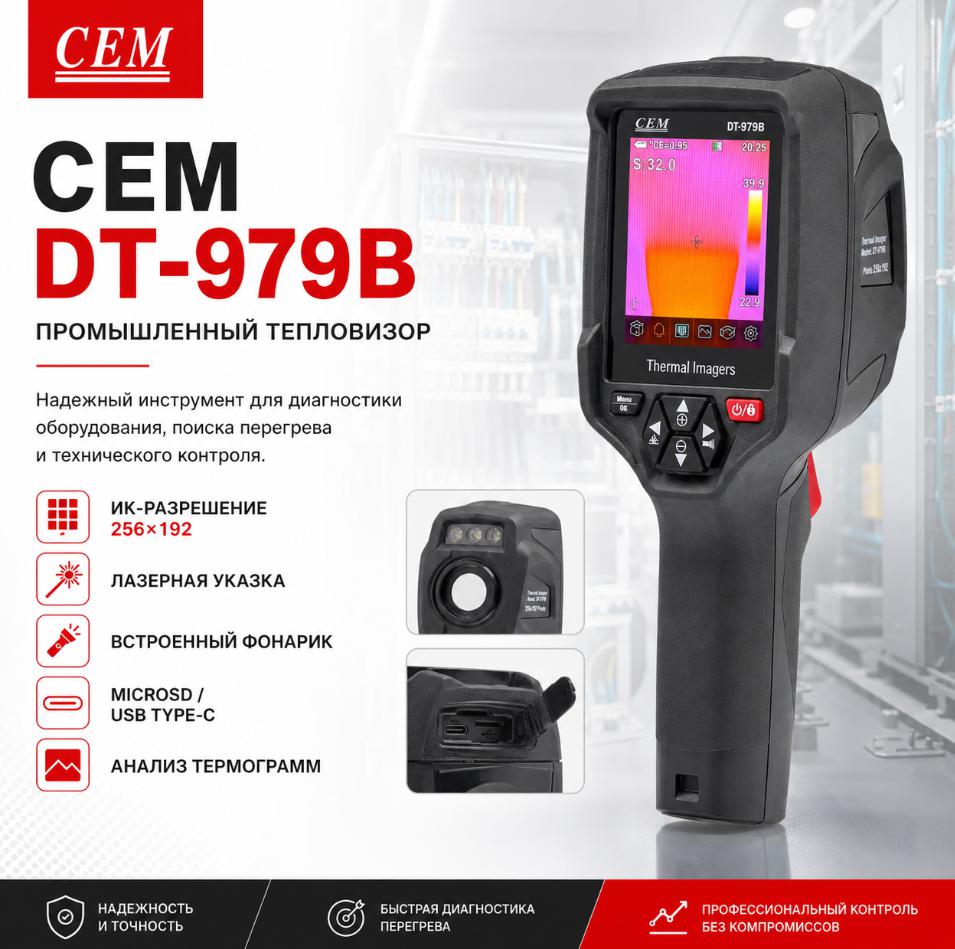

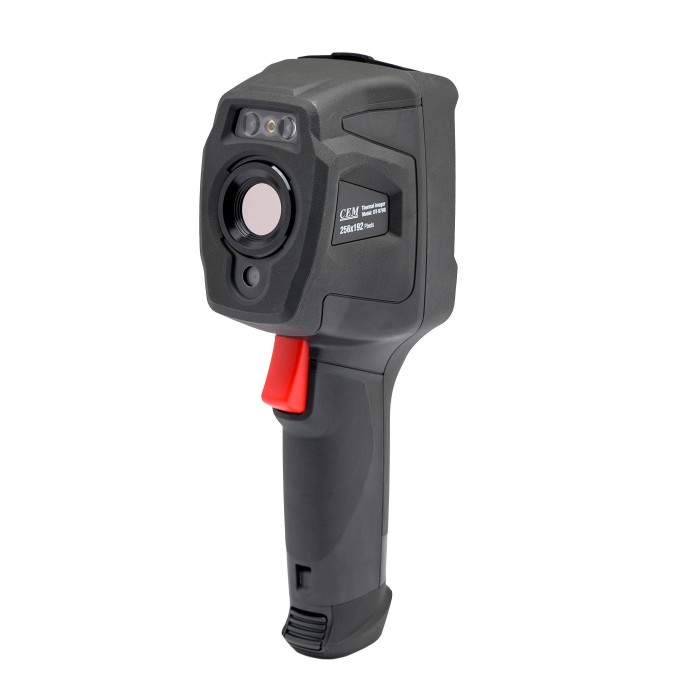

Тепловизор CEM DT-979B

Тепловизор CEM DT-979B предназначен для профилактического обслуживания, диагностики оборудования, поиска температурных отклонений и выявления неисправностей по тепловому изображению. Прибор позволяет бесконтактно контролировать температуру поверхностей в диапазоне от −20 до +550 °C и подходит для обследования электрических соединений, механизмов, инженерных систем и других объектов. Погрешность измерения составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Полученные изображения и видеозаписи можно сохранять во внутренней памяти или на карту Micro SD, а затем передавать на компьютер для анализа и документирования результатов.

Ключевые отличия и функции

• Инфракрасная матрица 256 × 192 пикселя для детального тепловизионного контроля.
• Измерение температуры объектов в диапазоне от −20 до +550 °C.
• Температурная чувствительность менее 0,06 °C для выявления небольших перепадов температуры.
• Непрерывный цифровой зум от 1× до 16× для детального просмотра выбранных участков.
• Автоматические маркеры горячих и холодных зон на термограмме.
• Три режима отображения: ИК-изображение, визуальное изображение и автоматическое слияние.
• Запись и воспроизведение видео в формате MPEG-4.
• Сохранение более 6000 снимков в форматах JPEG и HIR с данными измерений.
• Wi-Fi для передачи изображений и видеопотока в режиме реального времени.
• Встроенная цифровая камера 2 Мп для визуальной привязки результатов измерений.

Основой тепловизионной системы служит неохлаждаемый микроболометр со спектральным диапазоном 7,5–14 мкм. Инфракрасный детектор имеет разрешение 256 × 192 пикселя, что позволяет получать достаточно детализированную термограмму для технических обследований и визуально различать отдельные участки объекта. Температурная чувствительность NETD составляет менее 0,06 °C при +30 °C, или 60 мК. Благодаря этому камера способна отображать небольшие температурные различия между соседними зонами поверхности, что полезно при поиске локального перегрева, неравномерного охлаждения и других отклонений, которые сложно определить обычным визуальным осмотром.

Частота обновления изображения составляет 25 Гц, поэтому термограмма достаточно плавно меняется при перемещении прибора вдоль исследуемой поверхности. Поле зрения равно 50° × 37°, пространственное разрешение IFOV — 7,6 мрад, минимальное расстояние до объекта — 0,5 м. Ручная фокусировка не требуется, что сокращает количество настроек перед началом измерения и упрощает последовательный осмотр нескольких участков. Для приближения интересующей зоны предусмотрен непрерывный цифровой зум от 1× до 16×. Увеличение удобно при необходимости подробнее рассмотреть выбранную область изображения без изменения положения оператора относительно контролируемого объекта.

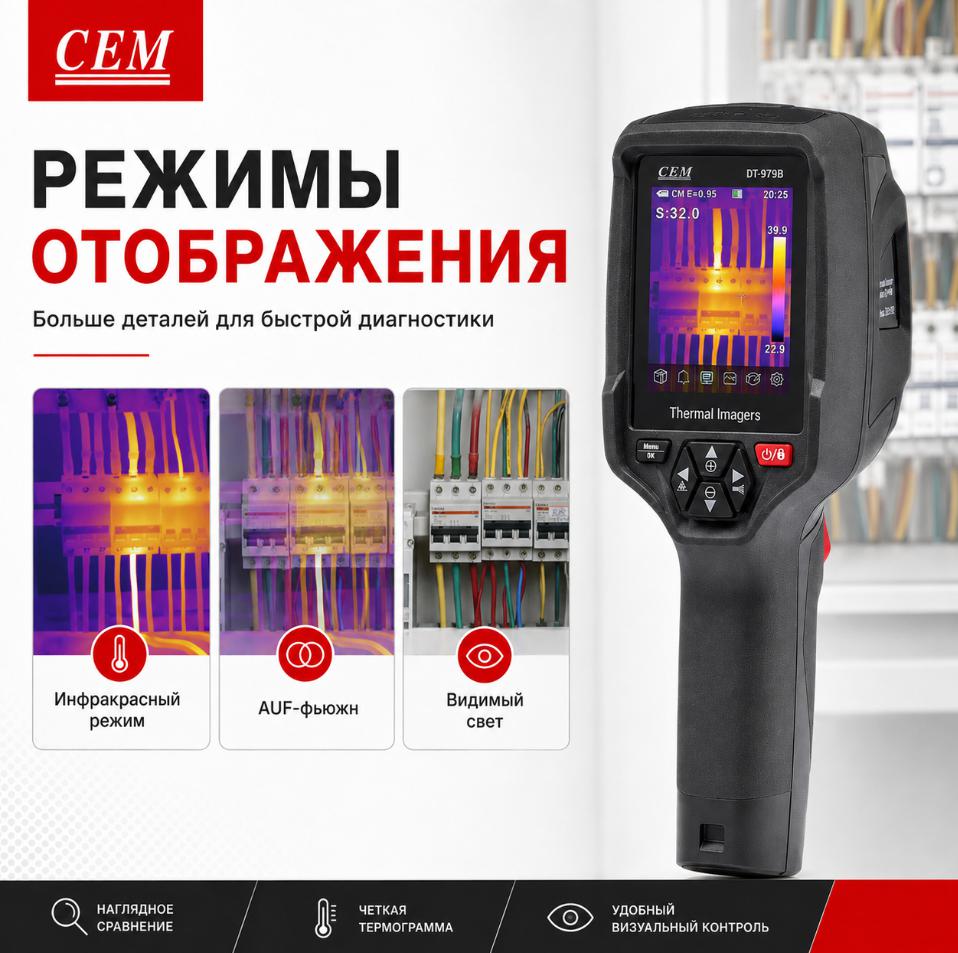

Для отображения информации используется цветной ЖК-дисплей с диагональю 71,12 мм и разрешением 320 × 240 пикселей. Прибор поддерживает несколько способов представления данных: инфракрасное изображение, обычное визуальное изображение и автоматическое слияние двух каналов. Комбинированный режим помогает сопоставить температурную картину с реальными элементами оборудования или конструкции, поэтому оператору проще определить точное расположение обнаруженного участка. Встроенная цифровая камера имеет разрешение 2 Мп и поле зрения 65°, что позволяет одновременно получать обычные изображения для визуальной привязки результатов тепловизионного обследования.

Для анализа термограмм предусмотрено восемь цветовых палитр: IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold и Feather. Пользователь может выбрать вариант отображения, при котором температурные различия на конкретном объекте заметны наиболее отчётливо. На изображении отображается контрольная точка, а автоматические маркеры помогают быстро находить наиболее горячие и холодные участки. Это сокращает время первичного анализа, поскольку оператору не приходится вручную просматривать всю термограмму в поисках экстремальных значений. Найденную область можно дополнительно рассмотреть с помощью цифрового увеличения и сохранить для последующей обработки.

Для адаптации измерений к различным поверхностям предусмотрена корректировка коэффициента излучения и отражённой температуры. Эти настройки позволяют учитывать свойства материалов и внешние условия, которые влияют на результаты инфракрасного контроля. Коэффициент излучения особенно важен при работе с поверхностями, заметно различающимися по способности излучать и отражать тепловую энергию. Возможность изменять соответствующие параметры делает прибор удобнее при последовательной проверке разных элементов оборудования, металлических деталей, строительных конструкций и других объектов в пределах доступных режимов измерения.

DT-979B поддерживает сохранение как тепловых снимков, так и обычных визуальных изображений. Для хранения используется карта Micro SD объёмом 8 ГБ и внутренняя память EMMC объёмом 3,4 ГБ. Фотографии записываются в форматах JPEG и HIR вместе с результатами измерений, а вместимость карты позволяет хранить более 6000 снимков. Доступно отдельное сохранение инфракрасного и визуального изображения, а также одновременная запись обоих вариантов. Такой способ документирования помогает сохранить не только температурную картину, но и визуальное представление обследуемого участка, что упрощает последующую идентификацию конкретного узла или элемента.

Помимо фотографий прибор поддерживает запись и воспроизведение видео. Видеофайлы сохраняются в формате MPEG-4 с разрешением 240 × 320 пикселей и частотой 30 кадров в секунду. Запись может выполняться для инфракрасного и визуального каналов, включая одновременное сохранение обоих типов изображения. Продолжительная видеозапись удобна при наблюдении за процессами, в которых температура меняется во времени, поскольку позволяет позже просмотреть последовательность изменений, а не оценивать только один отдельный кадр. Встроенные средства анализа изображений дополняют возможности сохранения и позволяют работать с результатами непосредственно средствами прибора.

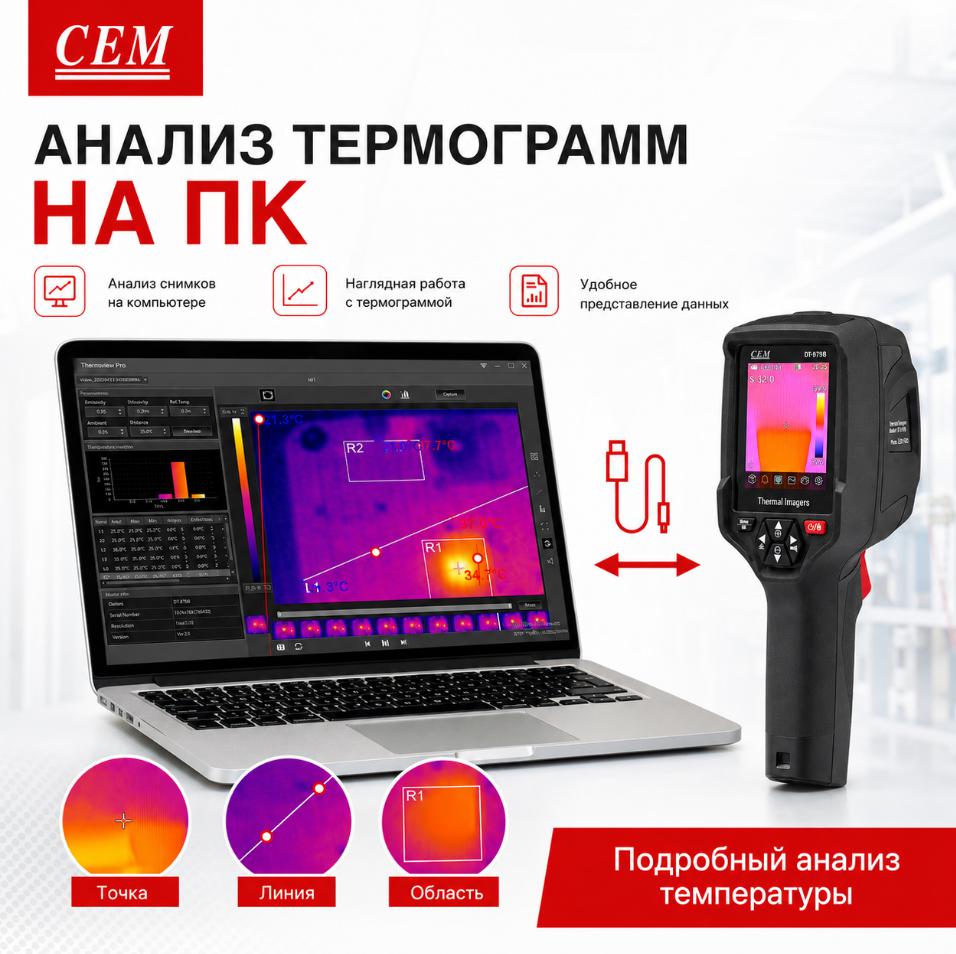

Для передачи данных предусмотрены USB и разъём Type-C. Через проводное подключение можно переносить сохранённые материалы на компьютер, а также передавать видеопоток в реальном времени. Беспроводное соединение Wi-Fi 802.11 позволяет передавать изображения и видео без постоянного кабельного подключения. Дополнительно поддерживается Bluetooth. Наличие нескольких способов обмена данными удобно при разных сценариях работы: результаты можно сохранять во время выездного обследования, а затем переносить на внешнее устройство или организовать передачу изображения непосредственно в процессе диагностики.

Меню позволяет выбирать единицы измерения и язык интерфейса, изменять формат даты и времени, а также просматривать информацию о камере. Многоязычная система управления упрощает подготовку устройства к работе, а правильно настроенные дата и время помогают систематизировать большой объём сохранённых материалов. Это особенно полезно при регулярных обследованиях, когда необходимо сопоставлять термограммы с конкретными объектами, датами осмотров или этапами технического обслуживания. Сохранение результатов вместе с измерительными данными позволяет использовать снимки не только как иллюстрации, но и как материал для дальнейшего температурного анализа.

Литий-ионный аккумулятор обеспечивает до 4 часов автономной работы. Питание и зарядка выполняются при постоянном напряжении 5 В, поэтому прибор рассчитан на использование с соответствующим источником питания. Автоматическое выключение помогает экономить заряд аккумулятора во время перерывов в работе. Такой вариант питания подходит для выездных обследований и последовательной проверки нескольких объектов, когда подключение к электросети доступно не постоянно. После завершения измерений устройство можно зарядить и подготовить к следующему рабочему циклу без замены одноразовых элементов питания.

Тепловизор рассчитан на эксплуатацию при температуре окружающей среды от −15 до +50 °C и относительной влажности от 10 до 90 %. Температура хранения составляет от −40 до +70 °C при таком же диапазоне влажности. Корпус прошёл испытание на падение с высоты 2 м, ударное воздействие 25 g и вибрацию 2 g. Такая конструкция подходит для использования не только в помещении, но и при выездных технических работах, где переносное оборудование регулярно перемещают между объектами и оно может подвергаться случайным механическим нагрузкам.

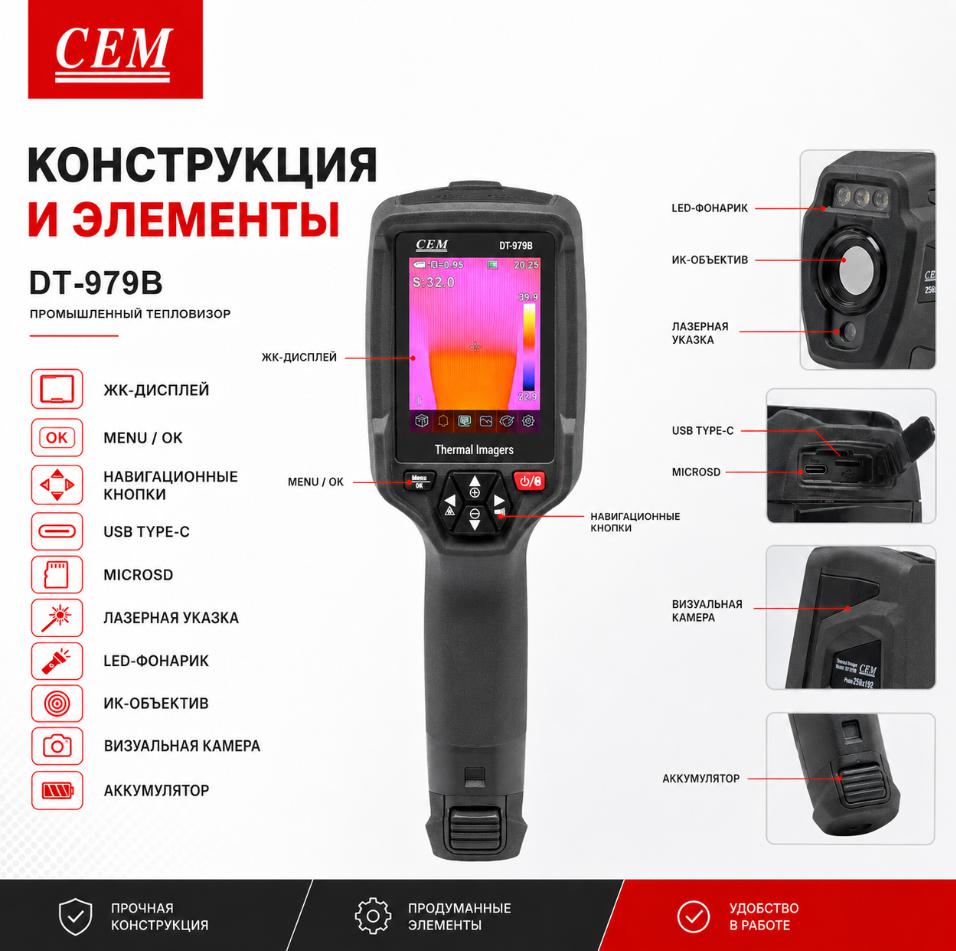

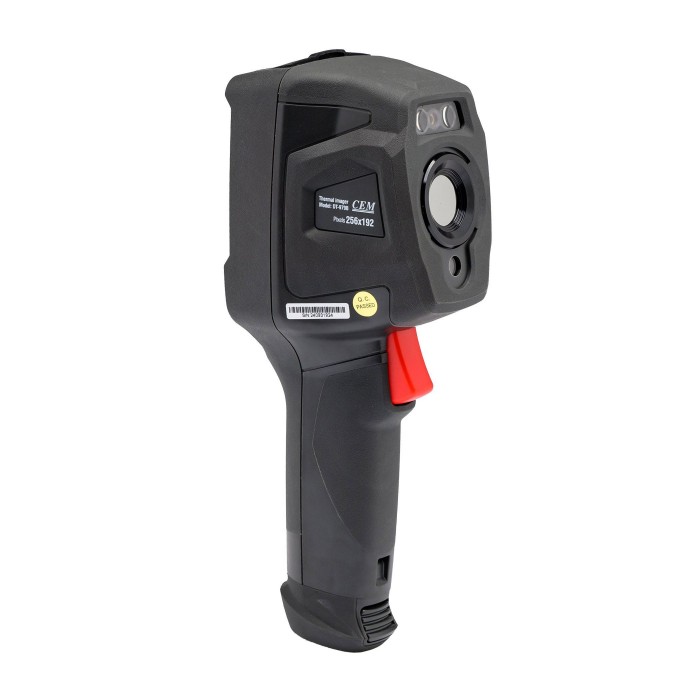

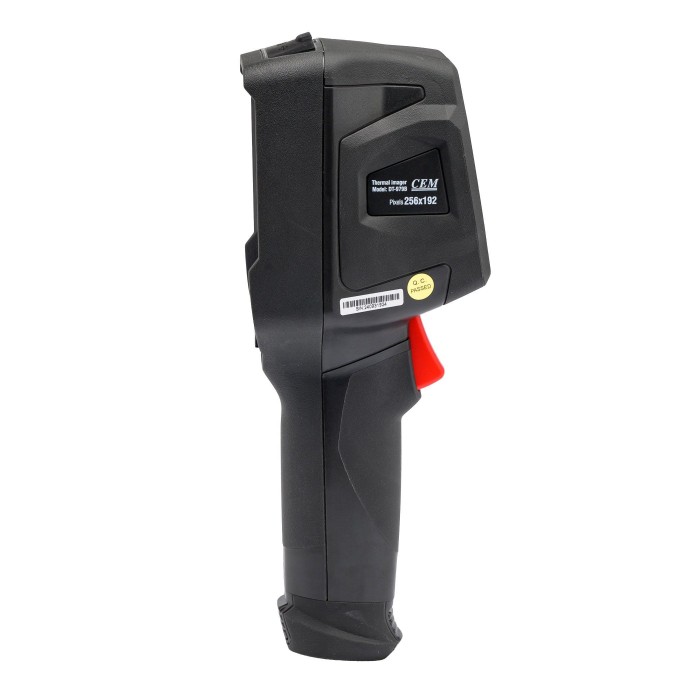

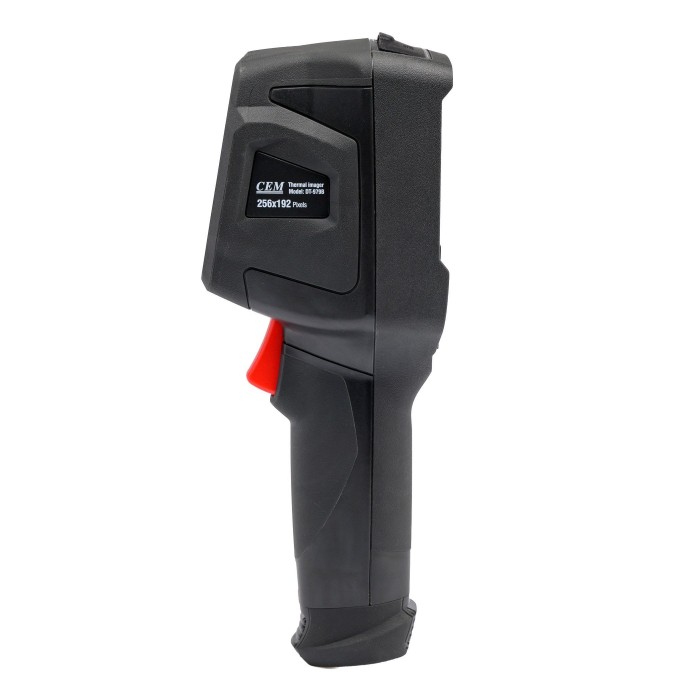

Габариты корпуса составляют 224 × 77 × 96 мм, масса вместе с аккумулятором — менее 500 г. Благодаря сравнительно небольшому весу устройство удобно переносить и удерживать во время продолжительного обследования. Органы управления, дисплей, инфракрасный модуль и цифровая камера объединены в одном корпусе, поэтому для выполнения основных операций не требуется дополнительное оборудование. Пользователь может обнаружить температурное отклонение, рассмотреть нужный участок с увеличением, сохранить снимок или видеозапись и продолжить обследование следующей зоны.

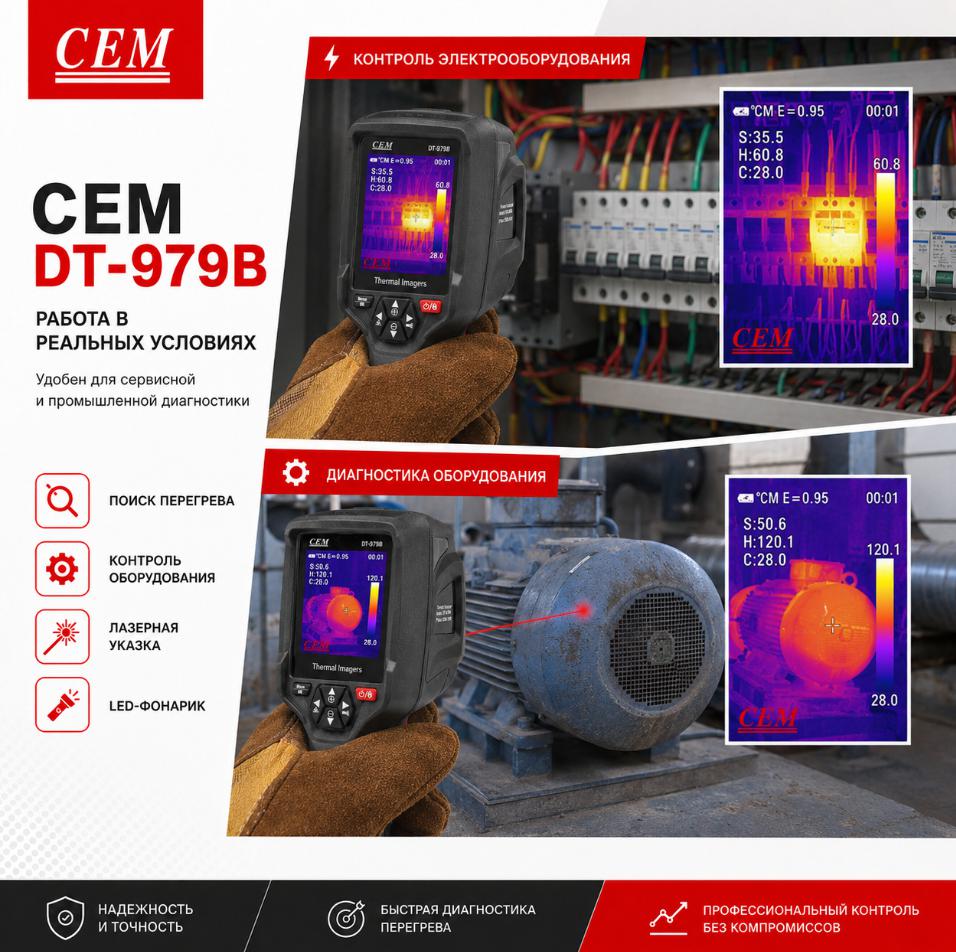

При профилактическом обслуживании прибор помогает сравнивать температурное состояние отдельных узлов и выявлять зоны, которые заметно отличаются от окружающих элементов. При проверке электрического оборудования термограмма позволяет обнаруживать участки повышенного нагрева, а при обследовании механических систем — контролировать распределение температуры по отдельным деталям. Сочетание инфракрасного и визуального каналов упрощает привязку найденной температурной аномалии к конкретному элементу объекта, что особенно удобно при сложной компоновке оборудования или большом количестве похожих деталей.

Возможность записывать видео расширяет применение камеры при наблюдении за объектами, температура которых изменяется во время работы. Вместо серии отдельных фотографий оператор может сохранить непрерывный фрагмент и затем изучить его на приборе или компьютере. Wi-Fi и проводная передача видеопотока позволяют использовать устройство в тех ситуациях, когда изображение необходимо наблюдать на внешнем экране в режиме реального времени. При этом встроенная память и Micro SD дают возможность продолжать работу автономно, если постоянное соединение с компьютером не требуется.

CEM DT-979B сочетает ИК-матрицу 256 × 192 пикселя, цифровое увеличение до 16×, автоматическое выделение горячих и холодных участков, встроенную 2-мегапиксельную камеру и несколько режимов отображения. Возможность сохранять фотографии и видео, использовать инфракрасные и визуальные изображения одновременно, передавать данные по USB и Wi-Fi делает прибор подходящим для комплексного документирования технических обследований. Модель рассчитана на специалистов, которым необходимо не только быстро обнаружить температурное отклонение, но и сохранить полученную информацию для дальнейшего анализа, сравнения и подготовки отчётных материалов.

Прибор подходит для регулярной диагностики оборудования, профилактических осмотров и поиска неисправностей, связанных с изменением температуры. Широкий измерительный диапазон, высокая чувствительность детектора, восемь вариантов цветового отображения и встроенные средства анализа помогают выполнять как быстрый первичный контроль, так и более подробное обследование выбранных участков. Запись термограмм и видео позволяет возвращаться к результатам после завершения работы на объекте, а прочный корпус и автономное питание делают устройство удобным для эксплуатации в различных технических условиях. Гарантийный срок составляет 2 года

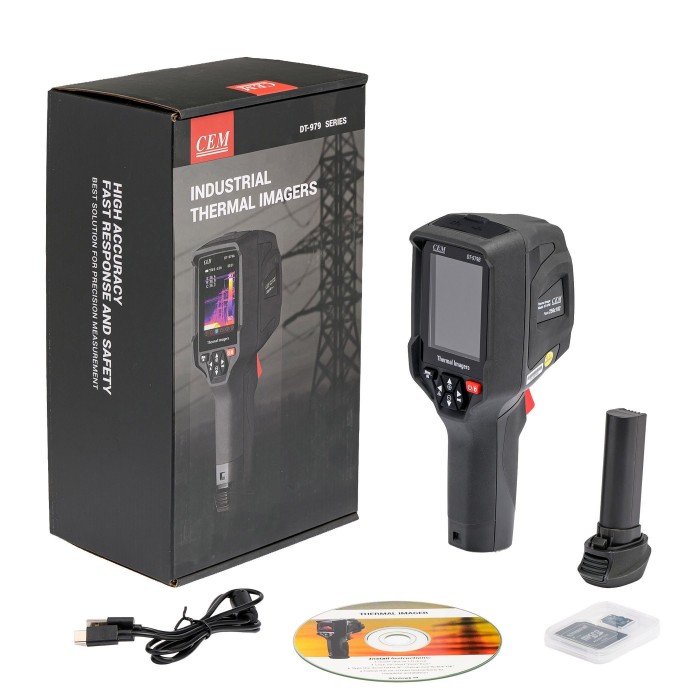

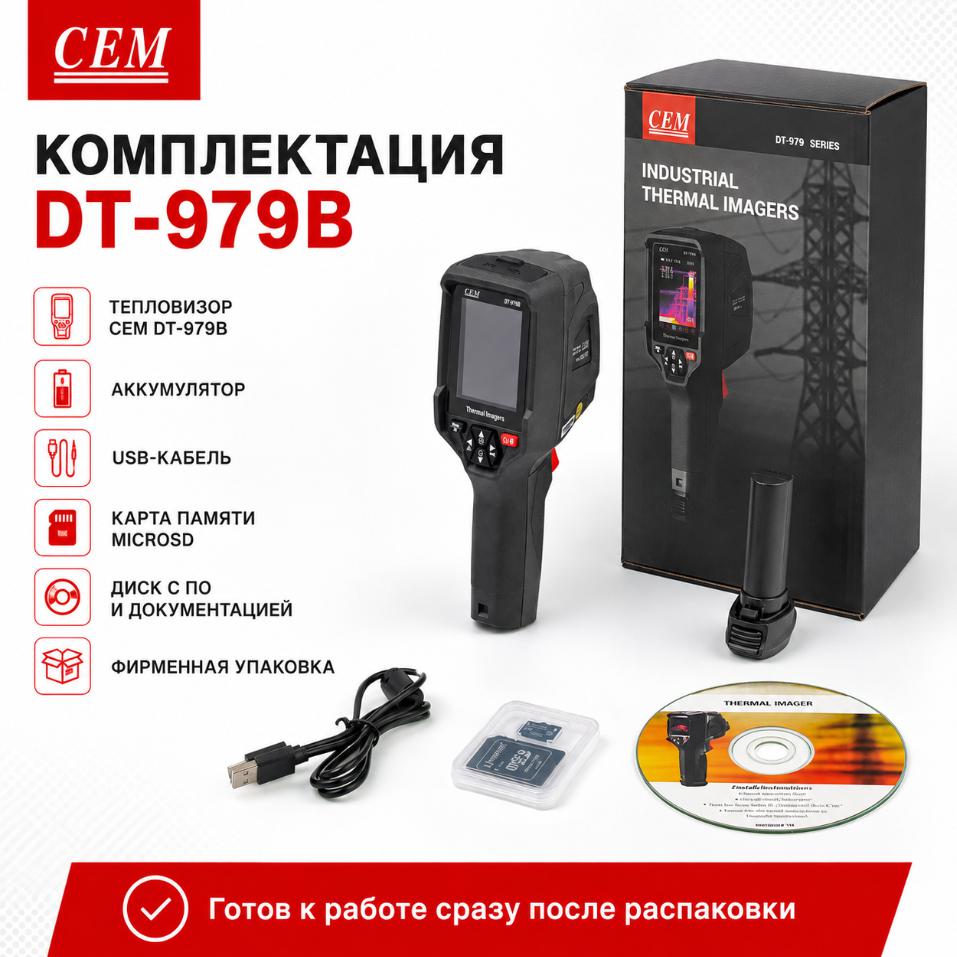

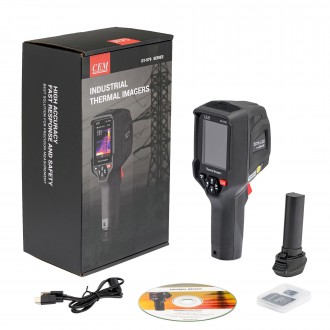

Комплектация

• Тепловизор CEM DT-979B - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.
• Карта Micro SD - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x 37°/ 0,5м
• Область мгновенного обзора - 7,6 мрад
• Температурная чувствительность/NETD - < 0,06°C при +30°C / 60мК
• Частота обновления кадров - 25Гц
• Режим фокусировки - Отсутствует
• Увеличение - 1–16× непрерывный цифровой зум
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7,5–14мкм
• ИК-разрешение - 256 × 192 пикселей
• Режим отображения - 2,8 дюйма ЖК, 240 × 320 пикселей
• Режимы изображения - ИК-изображение, зрительный образ, автоматическое слияние
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather
• Температурный диапазон объекта - –20°C до +550°C (–4°F до +1022°F)
• Погрешность - ±2°C (3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Центральная точка
• Автоматическое определение горячей/холодной точки - Автоматические горячие или холодные маркеры
• Корректировки измерения - Коэффициент излучения, отраженная температура
• Медиа хранилище - Карта Micro SD на 8 ГБ и встроенная карта EMMC на 3,4 ГБ
• Формат хранения видео - Стандартный MPEG-4, 240x320 при 30 кадрах/сек., на карте памяти > 30 минут
• Режим хранения видео - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат изображений - Стандартный JPEG, HIR, в том числе результаты измерений, на карте памяти > 6000 изображений
• Режим хранения изображений - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Анализ изображения - Анализ внутреннего изображения, полная функция.
• Команды настройки - Локальная адаптация единиц измерения, языка, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Мультиязычный
• Встроенная цифровая камера - 2 мегапикселя
• Встроенный цифровой объектив - FOV 65°
• Разъемы - USB, Type С
• USB - Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени
• Wi-Fi - 802.11, передача изображений и видеопотокв в режиме реального времени
• Аккумулятор - Литий-ионный аккумулятор, время работы 4 часа
• Входное напряжение - Постоянное напряжение 5В
• Система зарядки - Для камеры (сетевой АС адаптер)
• Управление питанием - Автоматическое выключение
• Диапазон рабочих температур - –15°C до +50°C (5°F до +122°F)
• Диапазон температур хранения - –40°C до +70°C (–40°F до +158°F)
• Влажность (при эксплуатация и во время хранения) - 10%-90%
• Испытание на падение - 2 м
• Испытание на прочность - 25 г (МЭК60068-2-29)
• Вибрация - 2 г (МЭК60068-2-6)
• Размеры (Д × Ш × В) - 224x77x96 мм
• Вес, включая батарею - <500г
• Дисплей - ЖК, 2.8" TFT, 320x240 пикселей
• Модель - DT-979B
• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x37°/ 0.5 м
• Пространственное разрешение (IFOV) - 7.6 мрад
• Температурная чувствительность / NETD - <0.06°C при +30°C / 60 мК
• Частота обновления кадров, Гц - 25
• Фокусировка - Отсутствует
• Увеличение - 1–16× непрерывное, цифровое
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7.5–14мкм
• Детектор ИК (разрешение), пикселей - 256x192
• Режим отображения - ИК-изображение; визуальное изображение; изображение, полученное слиянием
• Температурный диапазон объекта, °С/°F - -20...550 / -4...1022
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Устройство хранения видеозаписей - 8Гб, микро SD-карта и внутренний ЕММС 3,4Гб
• Видео формат файлов - MPEG-4, 240x320 при 30 кадрах/сек., на карте памяти > 60 минут
• Режим хранения видеозаписей - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Формат снимков - JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Режим хранения снимков - ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений
• Анализ изображений - Встроенные инструменты для анализа снимков, полный набор функций
• Языки - Многонациональный
• Wi-Fi - 802.11, передача изображений и видеосюжетов в режиме реального времени
• Входное напряжение - 5 VDC
• Падение (тест) - 2 м
• Удар - 25 g
• Вибрация - 2 g
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - -15...50
• Температура при хранении, °С - -40...70
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 224x77x96
• Вес, г - <500
• Воспроизведение видео - Да
• Гарантия - 2 года
