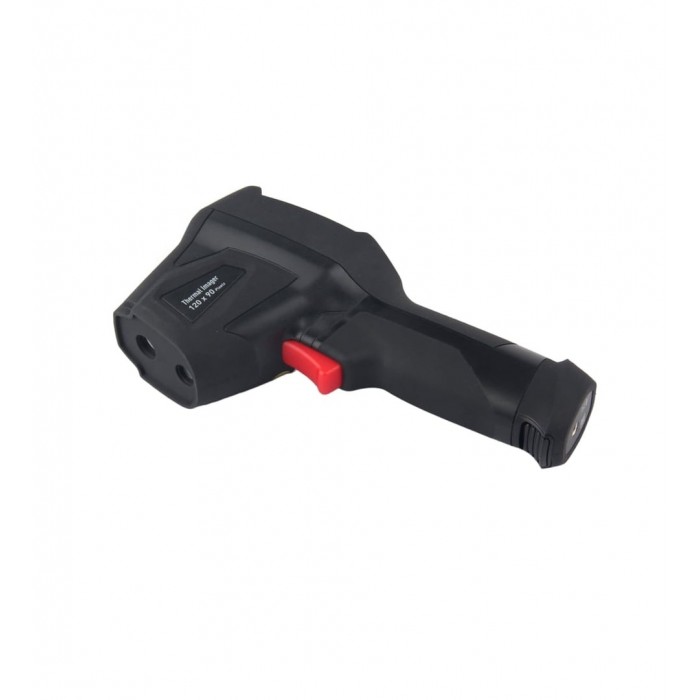

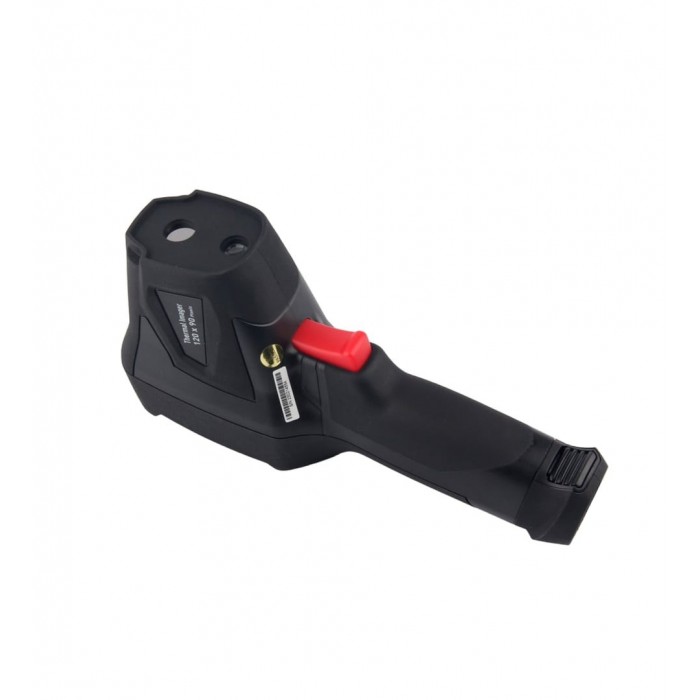

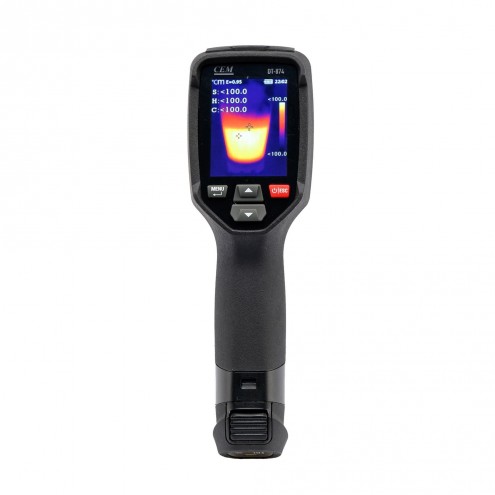

Тепловизор CEM DT-874

Тепловизор CEM DT-874 предназначен для бесконтактного контроля температуры и поиска участков с отличающимся уровнем нагрева. Прибор подходит для обследования систем отопления, вентиляции и теплоизоляции, диагностики электрических соединений, двигателей и другого оборудования. Диапазон измерений составляет от −20 до +400 °C, поэтому устройство можно применять как для относительно холодных поверхностей, так и для нагретых элементов. Погрешность составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре исследуемого объекта выше 0 °C. Тепловое изображение помогает быстрее находить зоны перегрева, охлаждения и возможных теплопотерь без непосредственного контакта с поверхностью.

Ключевые отличия и функции

• Инфракрасная матрица 120 × 90 пикселей для детального тепловизионного контроля.
• Измерение температуры объектов в диапазоне от −20 до +400 °C.
• Температурная чувствительность менее 0,06 °C для выявления небольших перепадов температуры.
• Автоматические маркеры горячих и холодных участков на термограмме.
• Восемь цветовых палитр для удобного анализа температурного распределения.
• Сохранение более 6000 термограмм в формате BMP на карту Micro SD.
• Корректировка коэффициента излучения, отражённой температуры и расстояния.
• USB Type-C и Bluetooth для подключения и передачи данных.
• Корпус выдерживает падение с высоты до 2 м.
• Литий-ионный аккумулятор обеспечивает до 4 часов автономной работы.

Инфракрасная система построена на неохлаждаемом микроболометре со спектральным диапазоном 7,5–14 мкм. Разрешение детектора составляет 120 × 90 пикселей, что позволяет получать термограмму с хорошо различимыми температурными зонами при регулярных технических обследованиях. Температурная чувствительность NETD менее 0,06 °C при +30 °C помогает фиксировать небольшие различия между соседними участками поверхности. За счёт этого камера подходит не только для поиска выраженного перегрева, но и для оценки менее заметных температурных неоднородностей, которые могут указывать на особенности работы оборудования, состояние теплоизоляции или распределение тепла.

Частота обновления изображения составляет 25 Гц. Такая скорость обеспечивает достаточно плавное отображение термограммы при перемещении камеры вдоль исследуемого объекта и упрощает последовательный осмотр нескольких участков. Поле зрения составляет 50° × 37°, пространственное разрешение IFOV — 7,6 мрад, минимальное расстояние до объекта — 0,5 м. Фокусировка не требует ручной настройки, поэтому пользователю достаточно направить прибор на интересующую область и соблюдать рабочую дистанцию. Это удобно при обходах инженерных систем, электрооборудования и других объектов, где необходимо быстро переходить от одной точки контроля к другой.

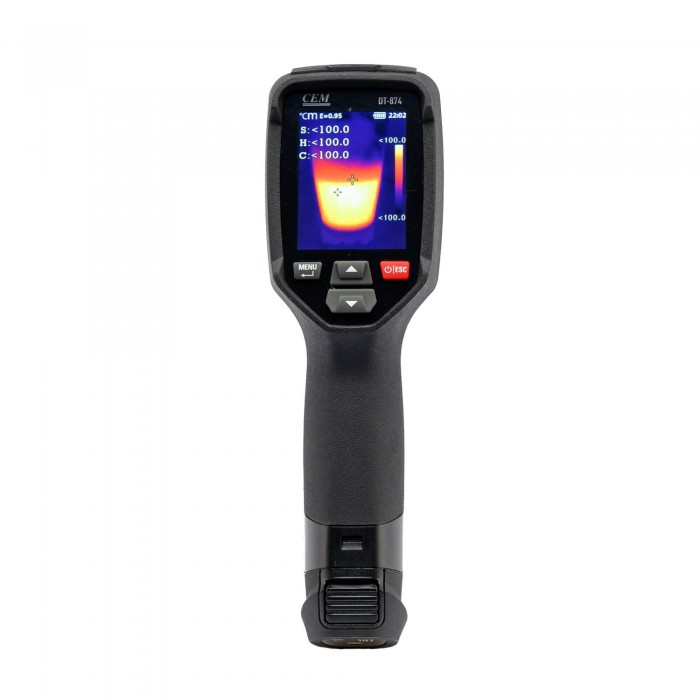

Тепловое изображение выводится на цветной ЖК-дисплей TFT с диагональю 60,96 мм и разрешением 320 × 240 пикселей. Для визуального анализа доступны восемь цветовых палитр: IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold и Feather. Разные варианты отображения позволяют подобрать наиболее наглядную цветовую схему в зависимости от характера объекта и распределения температуры. Это особенно полезно при поиске небольших горячих или холодных зон, когда правильно выбранная палитра помогает быстрее визуально отделить интересующий участок от окружающего фона.

DT-874 поддерживает автоматическое определение горячих и холодных областей. Соответствующие маркеры отображаются на термограмме и помогают оперативно находить участки с максимальными и минимальными температурными значениями. Также доступно измерение по центральной точке, что удобно при проверке конкретного элемента или выбранной области поверхности. Пользователю не приходится каждый раз вручную искать наиболее нагретую или охлаждённую зону на изображении, поэтому первичный анализ занимает меньше времени и позволяет быстрее перейти к детальному осмотру обнаруженного участка.

Для корректировки результатов предусмотрена настройка коэффициента излучения, отражённой температуры, инфракрасной компенсации и компенсации расстояния. Эти параметры позволяют учитывать особенности исследуемой поверхности и условия, в которых проводится обследование. Материалы по-разному излучают и отражают инфракрасную энергию, поэтому возможность изменить соответствующие настройки важна при работе с различными типами оборудования и конструкций. Корректировка выполняется средствами самого прибора и дополняет основной режим бесконтактного измерения температуры.

Термограммы можно сохранять на карту Micro SD в формате BMP вместе с данными измерений. Объём хранения рассчитан более чем на 6000 снимков, что удобно при длительных обследованиях и регулярном техническом обслуживании нескольких объектов. Сохранённые материалы можно использовать для документирования состояния оборудования, последующего сравнения результатов и более подробного анализа после завершения работ на объекте. Наличие большого архива снимков особенно полезно при периодических проверках, когда требуется сопоставлять состояние одних и тех же узлов в разные даты.

Передача данных на компьютер выполняется через USB. Разъём Type-C используется для подключения и упрощает работу с современными кабелями и источниками питания. Также предусмотрена функция Bluetooth, которая расширяет возможности обмена данными без постоянного кабельного подключения. Сочетание встроенного хранения, проводного интерфейса и беспроводной связи позволяет выбирать подходящий способ работы с результатами в зависимости от условий обследования и используемого оборудования.

Меню поддерживает выбор единиц измерения и языка интерфейса, изменение формата даты и времени, а также просмотр информации о камере. Многоязычное управление упрощает первоначальную настройку, а корректно установленная дата помогает систематизировать сохранённые термограммы. Это удобно при регулярном использовании прибора несколькими специалистами или при ведении архива обследований по отдельным объектам. Пользователь может подготовить устройство к работе непосредственно перед выездом и сохранить подходящие параметры для дальнейших измерений.

Тепловизор подходит для проверки помещений на наличие участков теплопотерь, обследования систем отопления и поиска температурных неоднородностей в строительных конструкциях. При работе с электрическим оборудованием тепловая картина помогает находить зоны повышенного нагрева соединений и отдельных компонентов. При диагностике двигателей и механизмов устройство позволяет сравнивать температуру различных участков без остановки на контактное измерение каждого элемента. Прибор также можно применять для поиска источников тепла и контроля распределения температуры в пределах его измерительных возможностей.

Автоматические маркеры и несколько вариантов цветового отображения упрощают первичный анализ непосредственно на месте обследования. Пользователь получает не только визуальную картину распределения температуры, но и числовые данные по выбранным точкам. Это помогает быстрее определить, какой участок требует дополнительной проверки, и сохранить соответствующую термограмму для дальнейшего изучения. Такой подход удобен при профилактическом обслуживании, когда задача заключается в оперативном поиске отклонений до проведения более детальной диагностики.

Питание осуществляется от литий-ионной батареи, обеспечивающей до 4 часов автономной работы. Входное напряжение составляет 5 В, а для зарядки используется сетевой адаптер и соединение через Type-C. Благодаря распространённому типу разъёма устройство удобно заряжать между обследованиями или во время выездной работы при наличии совместимого источника питания. Предусмотрено автоматическое выключение, которое помогает снизить расход заряда, если прибор некоторое время не используется.

Корпус рассчитан на эксплуатацию при температуре окружающей среды от 0 до +50 °C и относительной влажности менее 80 %. Температура хранения составляет от −20 до +60 °C при таком же ограничении по влажности. Устройство выдерживает падение с высоты до 2 м, что важно при работе в технических помещениях, на строительных объектах и в других условиях, где портативное оборудование может подвергаться случайным механическим воздействиям. Габариты корпуса составляют 105 × 62 × 210 мм, масса вместе с батареей — менее 500 г.

Компактный формат позволяет использовать камеру во время продолжительных обходов и переносить её между несколькими объектами без громоздкого дополнительного оборудования. Органы управления, дисплей и измерительный модуль объединены в одном корпусе, поэтому основные операции выполняются непосредственно на месте проверки. После обнаружения интересующей зоны пользователь может сохранить снимок, а затем перенести его на компьютер для более подробного изучения и документирования результатов.

CEM DT-874 сочетает инфракрасную матрицу 120 × 90 пикселей, высокую температурную чувствительность, автоматическое выделение горячих и холодных участков, несколько вариантов отображения термограммы и возможность сохранять большой объём снимков. Прибор ориентирован на практические задачи технической диагностики, где важно быстро получить тепловую картину, определить проблемную область и сохранить результат обследования. Возможность корректировки параметров измерения позволяет адаптировать работу к различным поверхностям и условиям наблюдения без изменения основного принципа использования устройства.

Тепловизор подходит для специалистов, которые занимаются обслуживанием инженерных систем, электрооборудования, механизмов и объектов с требованиями к контролю теплопотерь. Его возможности позволяют проводить оперативный осмотр, находить температурные отклонения, сохранять результаты и возвращаться к ним при последующем анализе. USB Type-C, Bluetooth, карта памяти и автономное питание делают прибор удобным для выездной работы и регулярных проверок. Гарантийный срок составляет 2 года

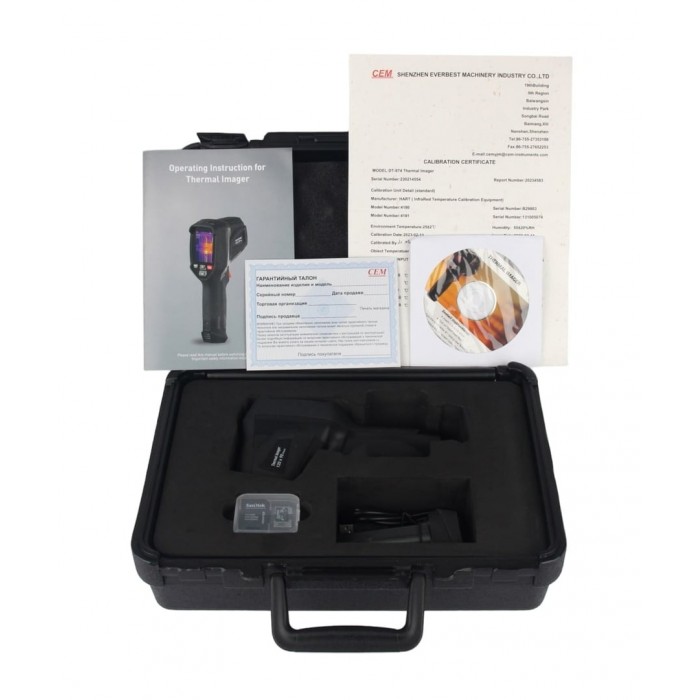

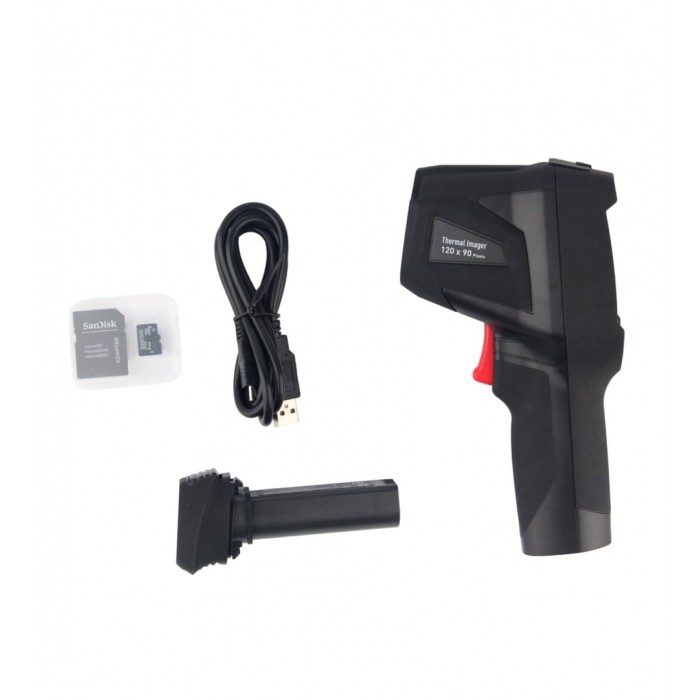

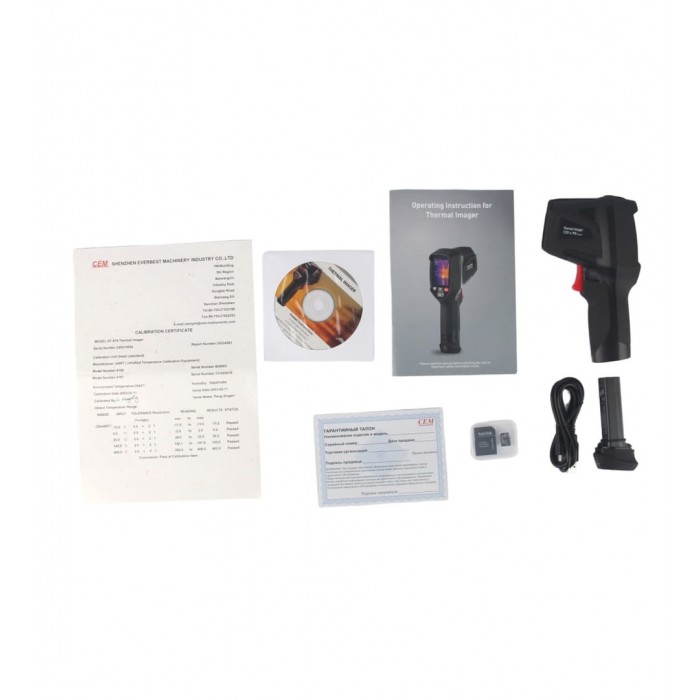

Комплектация

• Тепловизор CEM DT-874 - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.
• Карта памяти Micro SD - 1 шт.

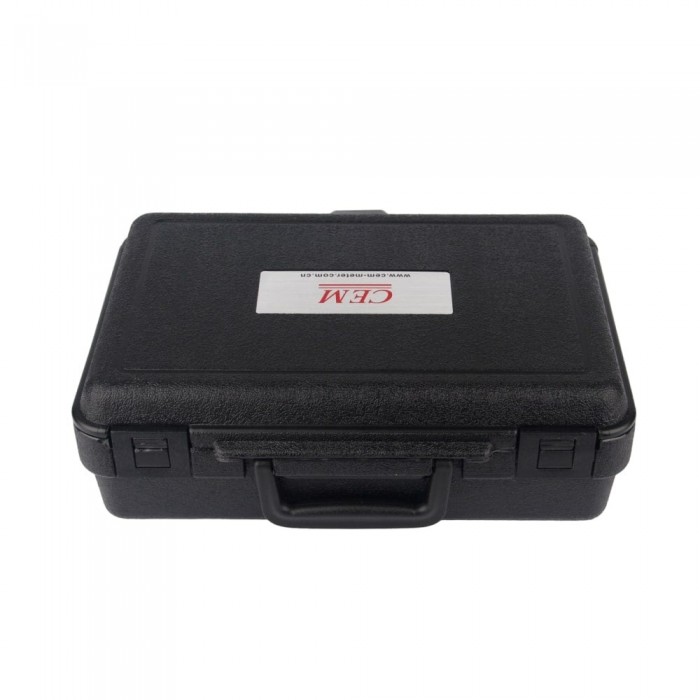

• Кейс для хранения - 1 шт.
• Ремешок на запястье - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x 37°/ 0,5м
• Температурная чувствительность/NETD - < 0,06°C при +30°C / 6,0мК
• Частота обновления кадров - 25Гц
• Фокусировка - Отсутствует
• Область мгновенного обзора - 7,6 мрад
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7,5–1,4 мкм
• ИК-разрешение - 120 × 90 пикселей
• Режим отображения - 2,4 дюйма, ЖК-дисплей, 240 × 320 пикселей
• Цветовые палитры - IRON, Rainbow, Grey, Grey Inverted, Brown, Blue-red, Hot-cold, Feather
• Температурный диапазон объекта - –20°C до +400°C (–4°F до +752°F)
• Погрешность - ±2°C (3,6°F) или ±2% показания (температура окружающей среды 10 до 35°C, температура объекта >0°C)
• Точка - Центральная точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, отраженная температура, инфракрасная компенсация, компенсация расстояния
• Хранение носителей - Micro SD-карта
• Формат снимков - Стандартные файлы bmp, включая данные измерений, на карте памяти > 6000 снимков
• Команды настройки - Локальная адаптация единиц измерения, выбор языка, переход на другие форматы даты и времени, информация с камеры
• Языки - Многонациональный

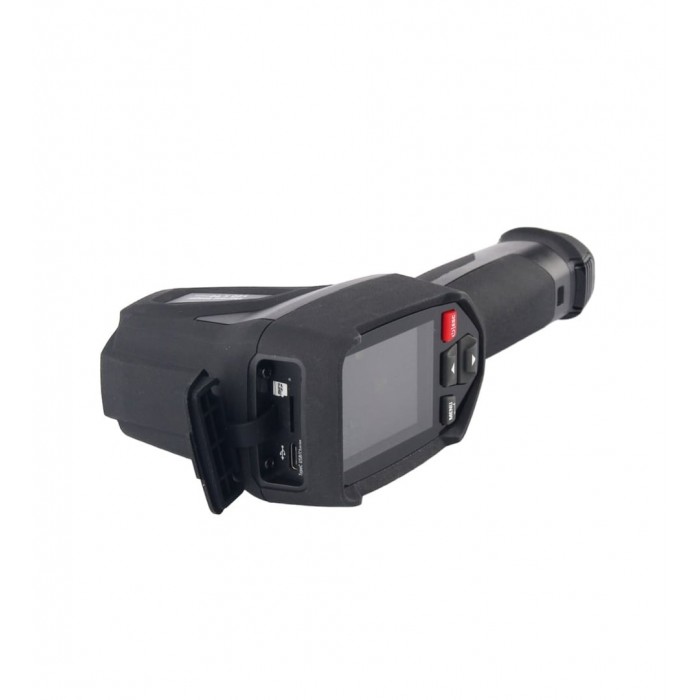

• Разъемы - USB, Type С
• USB - Передача данных между тепловизором и ПК
• Батарея - Литий-ионная батарея, время работы 4 часа
• Входное напряжение - Постоянное напряжение 5В
• Система зарядки - Для камеры (сетевой АС адаптер)
• Управление питанием - Автоматическое выключение
• Диапазон рабочих температур - 0°C до +50°C (32°F до +122°F)
• Диапазон температур при хранении - –20°C до +60°C (–4°F до +140°F)
• Влажность (рабочая и при хранении) - >80%
• Падение (тест) - 2м
• Размеры (Д × Ш × В) - 105x62x210 мм
• Вес, включая батарею - <500г
• Дисплей - ЖК, 2.4" TFT, 320x240 пикселей
• Модель - DT-874
• Поле зрения (FOV) / Минимальное фокусное расстояние - 50°x37°/ 0.5 м
• Пространственное разрешение (IFOV) - 7.6 мрад
• Температурная чувствительность / NETD - <0.06°C при +30°C / 6.0 мК
• Частота обновления кадров, Гц - 25
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 7.5–14мкм
• Детектор ИК (разрешение), пикселей - 120x90
• Температурный диапазон объекта, °С/°F - -20...400 / -4...752
• Точка - Средняя точка
• Формат снимков - BMP, в т. ч. результаты измерений, на карте памяти >6000 снимков
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• USB - Передача данных между устройством и ПК
• Входное напряжение - 5 VDC
• Падение (тест) - 2 м
• Автоматическое выключение прибора - да
• Температура эксплуатации, °C - 0...50
• Температура при хранении, °С - -20...60
• Влажность при эксплуатации, % - <80
• Влажность во время хранения, % - <80
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея, время работы 4 часа
• Габаритные размеры, мм - 105x62x210
• Вес, г - <500
• Гарантия - 2 года
