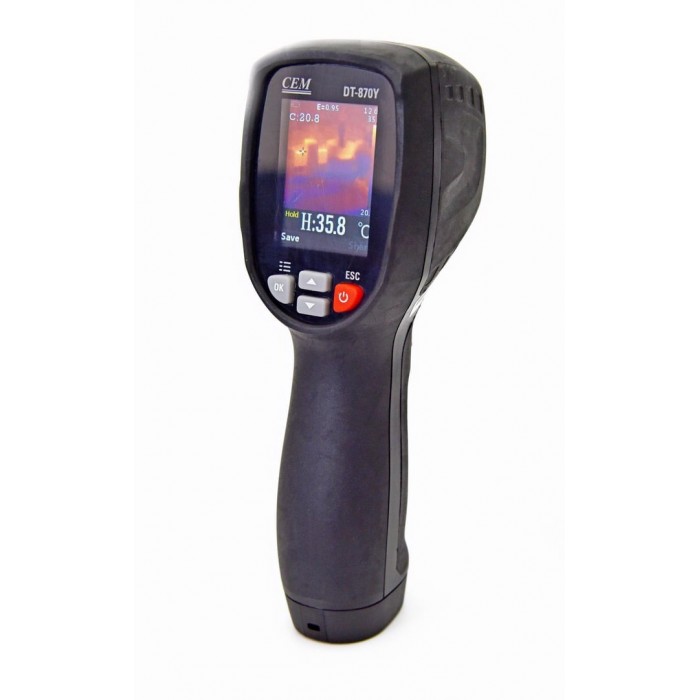

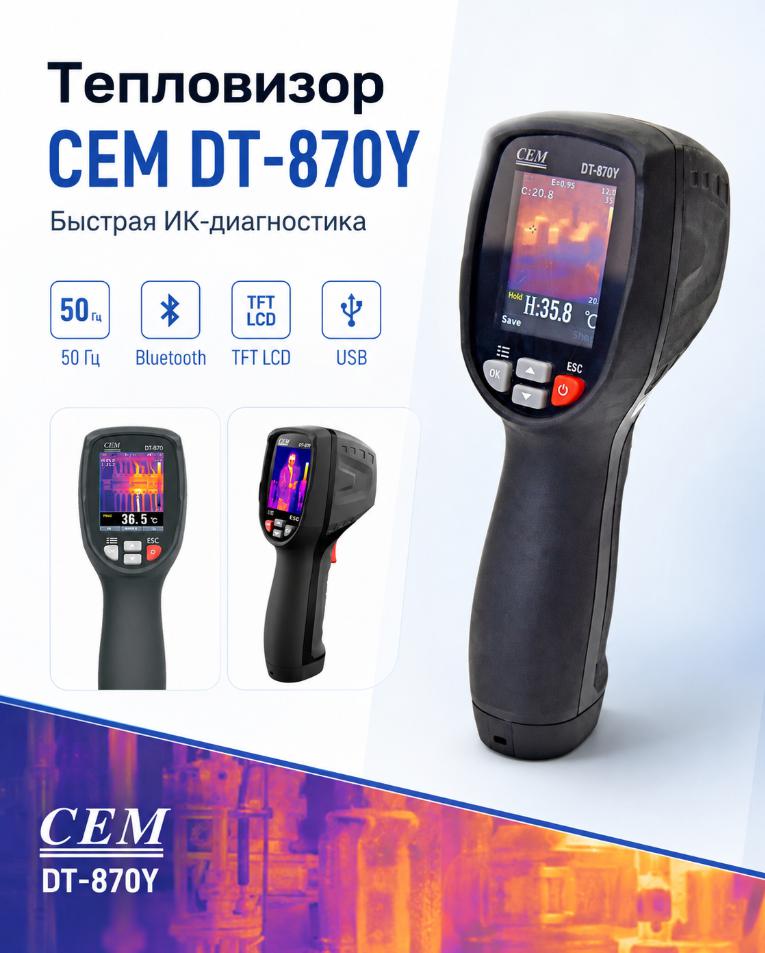

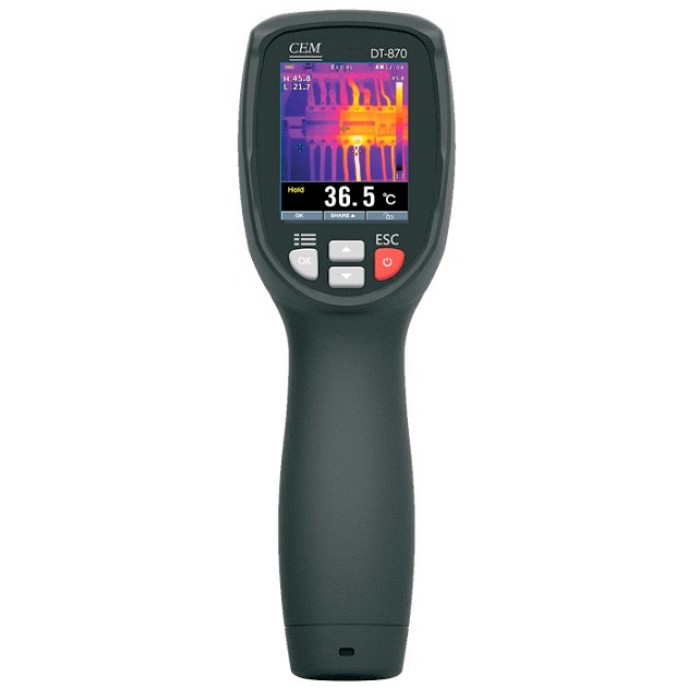

Тепловизор CEM DT-870Y

Тепловизор CEM DT-870Y — компактный прибор для бесконтактного контроля температуры, поиска теплопотерь и диагностики оборудования по тепловому изображению. Устройство можно использовать при проверке систем отопления и вентиляции, электрооборудования, автомобильных узлов и теплоизоляции. Основной диапазон измерений составляет от −20 до +380 °C, погрешность — ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C.

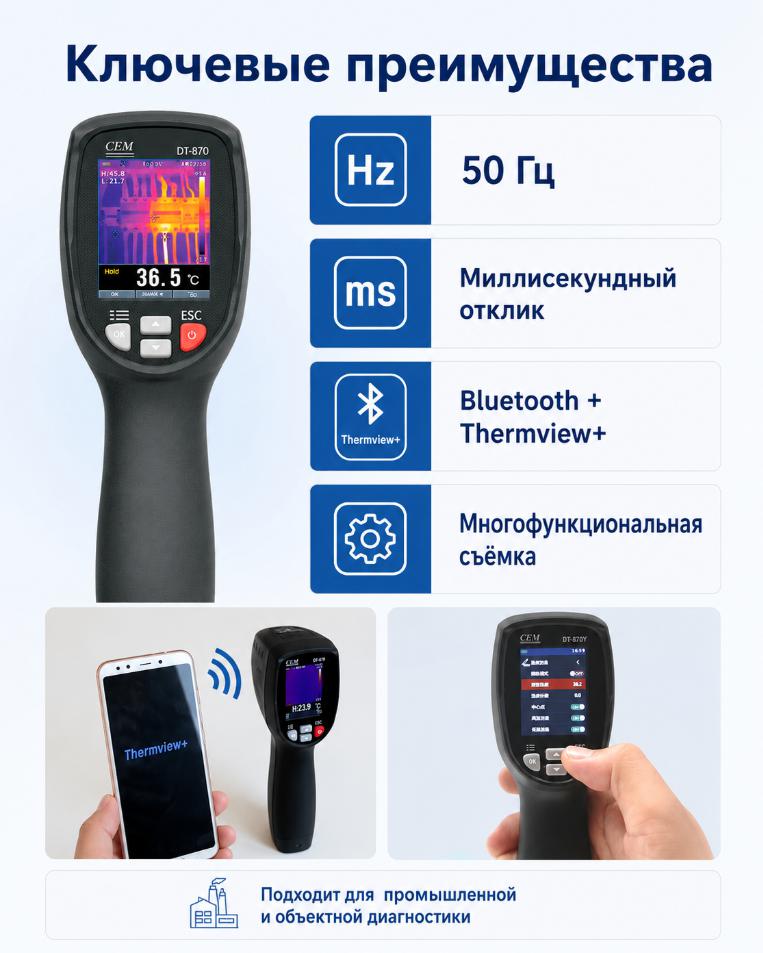

Ключевые отличия и функции

• Режим скрининга с погрешностью ±0,5 °C в диапазоне от 32 до 42 °C.
• Инфракрасная матрица 80 × 80 пикселей на базе неохлаждаемого микроболометра.
• Измерение температуры объектов в диапазоне от −20 до +380 °C.
• Температурная чувствительность менее 0,1 °C для выявления небольших перепадов температуры.
• Частота обновления 50 Гц для плавного отображения теплового изображения.
• Автоматические маркеры горячих и холодных участков на термограмме.
• Сохранение снимков в формате BMP с данными до 6400 точек для температурного анализа.
• Bluetooth BLE 4.0 для передачи данных на ПК и мобильные устройства iOS и Android.
• Литий-ионный аккумулятор с автономной работой до 8 часов.
• Корпус выдерживает падение с высоты до 2 м.

Отдельный режим скрининга предназначен для измерений в диапазоне от 32 до 42 °C с погрешностью ±0,5 °C. Он позволяет проводить быструю проверку температуры человека в общественных учреждениях, офисах, на производственных объектах и других местах, где требуется оперативный первичный контроль. Скрининг дополняет основной режим тепловизионных измерений и рассчитан на более узкий температурный диапазон.

Инфракрасный детектор имеет разрешение 80 × 80 пикселей и построен на неохлаждаемом микроболометре со спектральным диапазоном 8–14 мкм. Температурная чувствительность NETD составляет менее 0,1 °C при +30 °C, или 100 мК. Благодаря этому прибор способен отображать небольшие температурные различия между соседними участками поверхности и формировать наглядную термограмму исследуемого объекта.

Частота обновления изображения составляет 50 Гц, поэтому тепловая картина отображается плавно при перемещении камеры и наблюдении за изменяющимися объектами. Поле зрения составляет 21° × 21°, пространственное разрешение IFOV — 4,53 мрад. Объектив с фокусным расстоянием 7,5 мм имеет фиксированную фокусировку, а минимальная рабочая дистанция составляет 0,5 м. Ручная настройка резкости перед каждым измерением не требуется.

Термограмма выводится на цветной ЖК-дисплей TFT с диагональю 50,8 мм и разрешением 320 × 240 пикселей. Для визуализации температурных различий используется палитра IRON. На экране поддерживается отображение средней точки, а автоматические маркеры помогают находить наиболее горячие и холодные участки. Это упрощает поиск локального перегрева, охлаждения и других температурных неоднородностей.

Для повышения точности анализа предусмотрена корректировка коэффициента излучения и отражённой температуры. Эти настройки позволяют учитывать свойства исследуемой поверхности и условия проведения измерения. Такая возможность особенно полезна при работе с материалами, которые отличаются по способности излучать и отражать инфракрасную энергию.

DT-870Y позволяет сохранять тепловые изображения в формате BMP. Во встроенной памяти размещается до 20 снимков, при этом термограммы содержат до 6400 точек для последующего температурного анализа. Сохранённые материалы можно использовать для документирования осмотров, сравнения результатов и изучения состояния оборудования после завершения измерений.

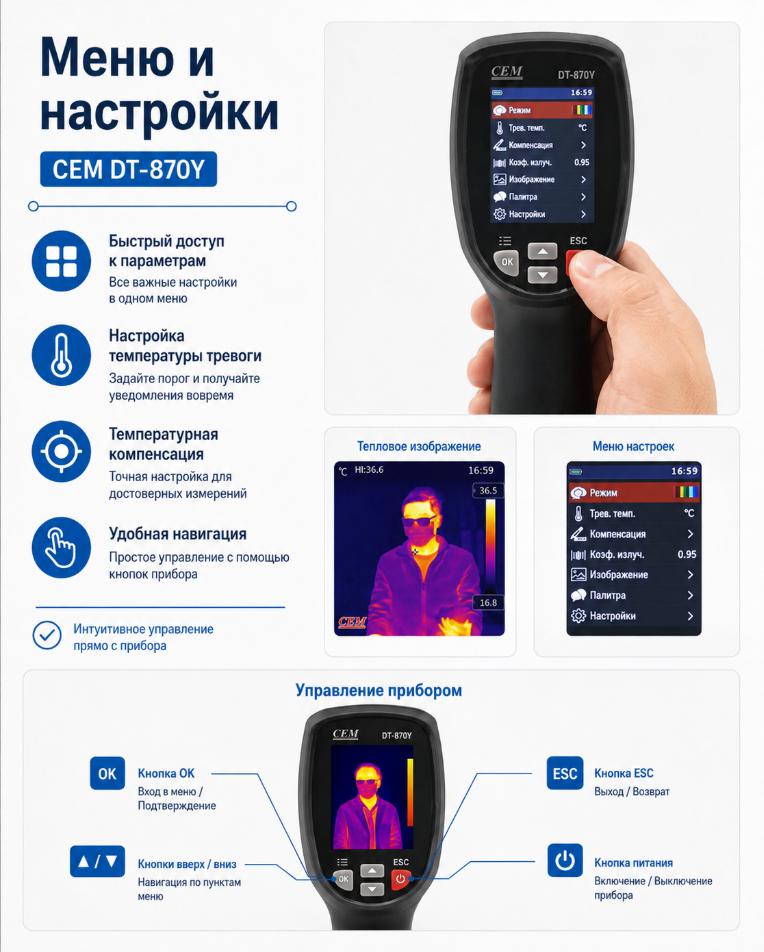

Для беспроводной передачи данных предусмотрен Bluetooth BLE 4.0. Соединение поддерживает обмен информацией с совместимыми компьютерами и мобильными устройствами на iOS и Android. В меню доступны выбор единиц измерения и языка интерфейса, изменение формата даты и времени, а также просмотр информации о камере. Многоязычный интерфейс упрощает настройку прибора перед началом работы.

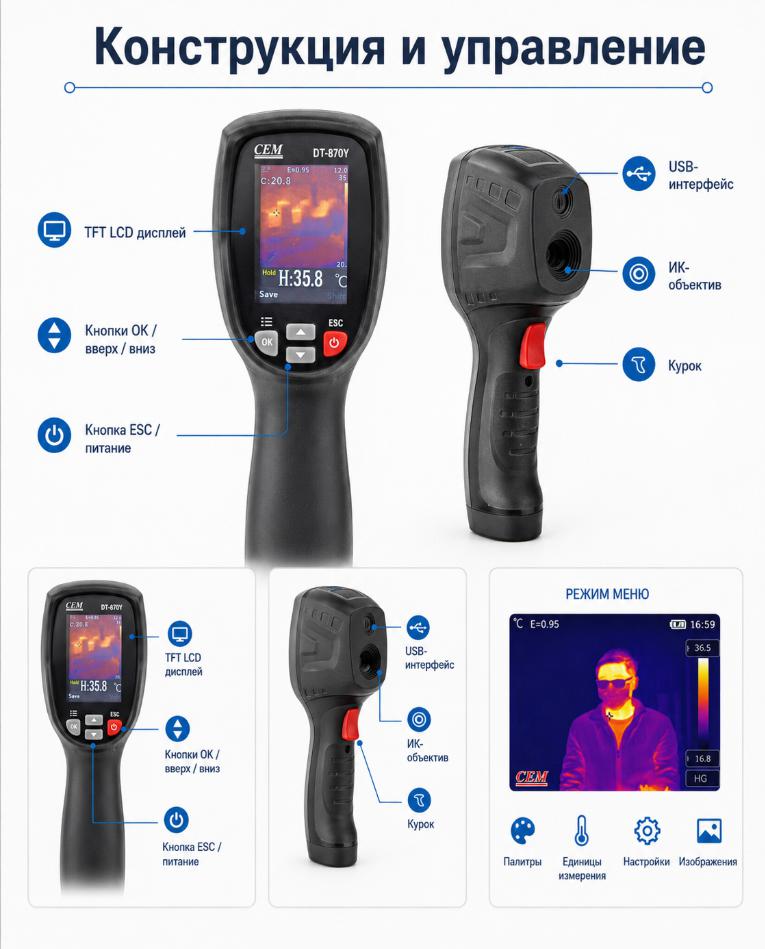

Эргономичная форма корпуса рассчитана на работу одной рукой. Устройство подходит для последовательного обследования нескольких участков оборудования и инженерных систем без установки на стационарное основание. Для продолжительных измерений предусмотрена резьба под штатив, позволяющая зафиксировать камеру в выбранном положении и длительное время контролировать одну область.

Дополнительно предусмотрен светодиодный фонарик, который помогает работать в слабо освещённых местах и визуально ориентироваться рядом с исследуемым объектом. Эта функция удобна при осмотре электрощитов, инженерных коммуникаций, технических помещений и автомобильных узлов, где общего освещения может быть недостаточно.

Питание осуществляется от перезаряжаемой литий-ионной батареи напряжением 3,7 В и ёмкостью 1300 мА·ч. В стандартном режиме устройство работает более 6 часов, а максимальная продолжительность автономной эксплуатации достигает 8 часов. Для зарядки используется источник питания USB 5 В, 1 А; сетевой адаптер в комплект не входит.

Прибор рассчитан на эксплуатацию при температуре окружающей среды от −10 до +45 °C и относительной влажности менее 80 %. Температура хранения составляет от −20 до +60 °C при влажности менее 80 %. Корпус выдерживает падение с высоты до 2 м, что повышает практичность оборудования при выездных обследованиях и работе в технических помещениях.

Тепловизор подходит для поиска теплопотерь, проверки отопительных и вентиляционных систем, диагностики электрического оборудования и контроля автомобильных узлов. Высокая частота обновления, чувствительная ИК-матрица и автоматические маркеры горячих и холодных зон помогают быстро оценивать температурное распределение и находить участки, требующие дополнительного внимания.

Сочетание основного диапазона до +380 °C и отдельного режима скрининга расширяет область применения модели. Пользователь может проводить технические обследования, сохранять термограммы для последующего анализа, передавать данные по Bluetooth и выполнять продолжительные проверки с питанием от встроенного аккумулятора. Гарантийный срок на прибор составляет 2 года

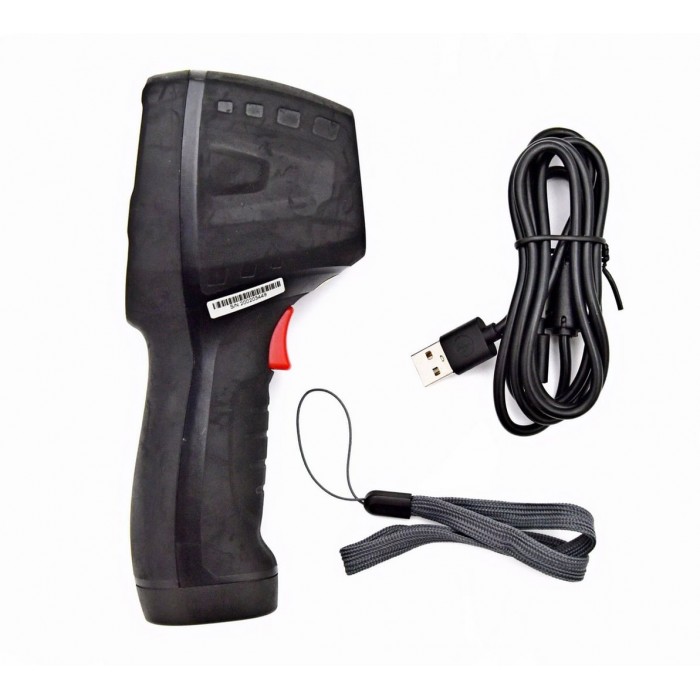

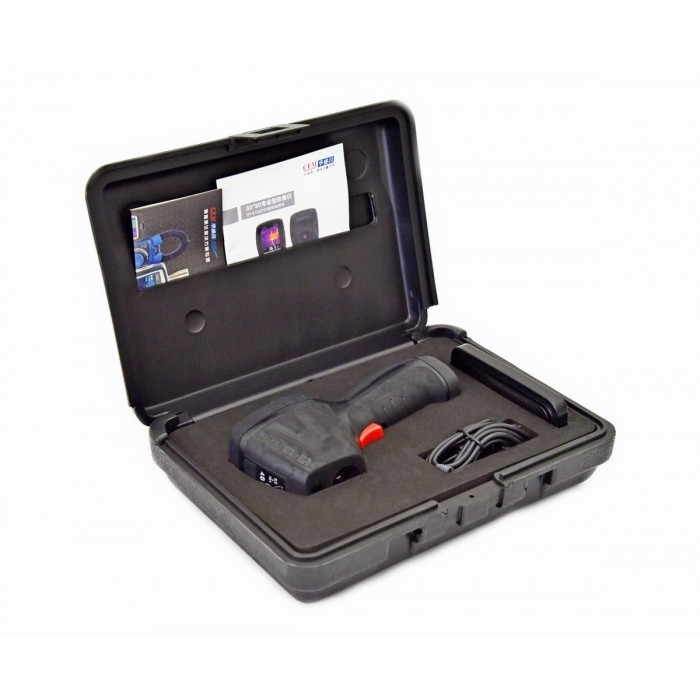

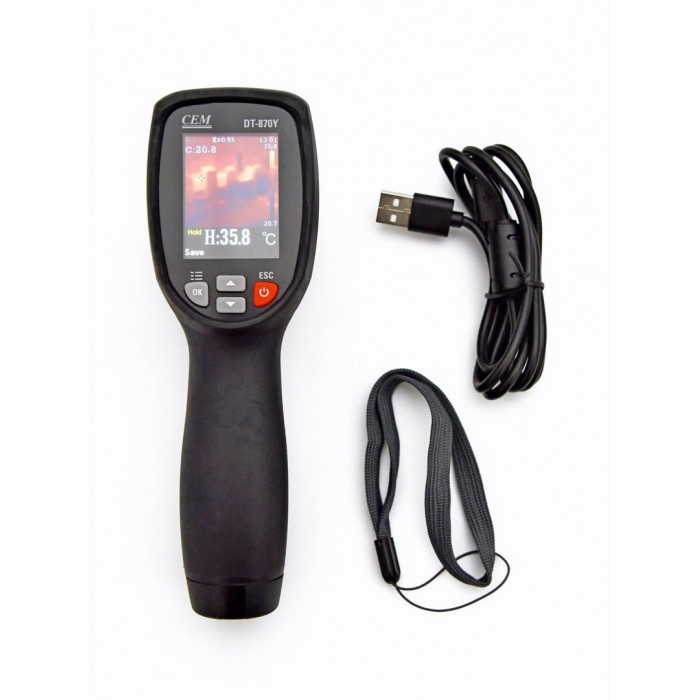

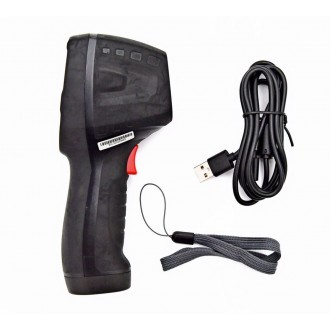

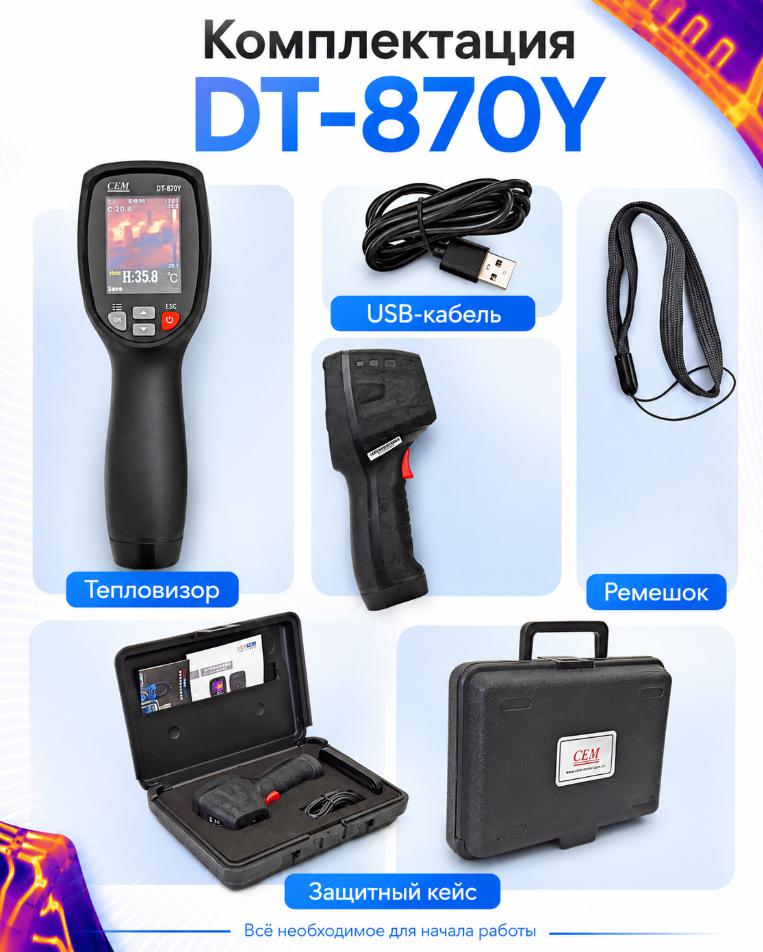

Комплектация

• Тепловизор CEM DT-870Y - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.

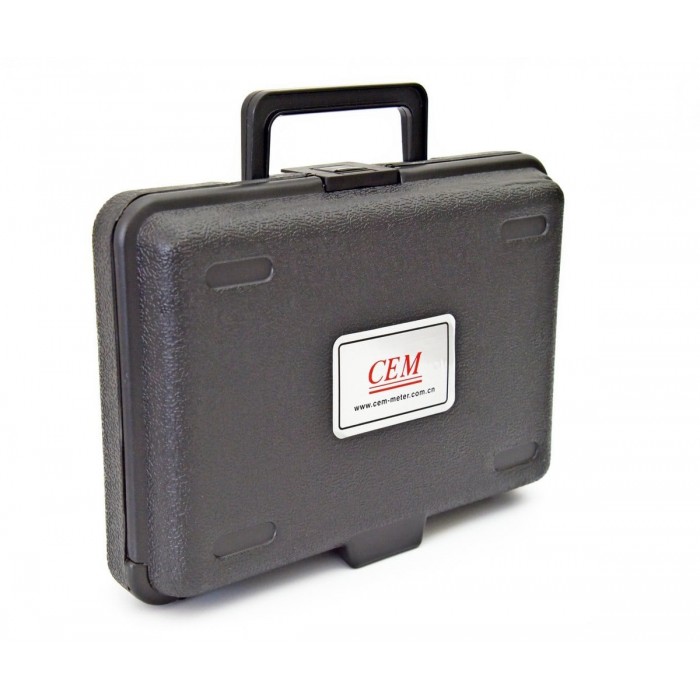

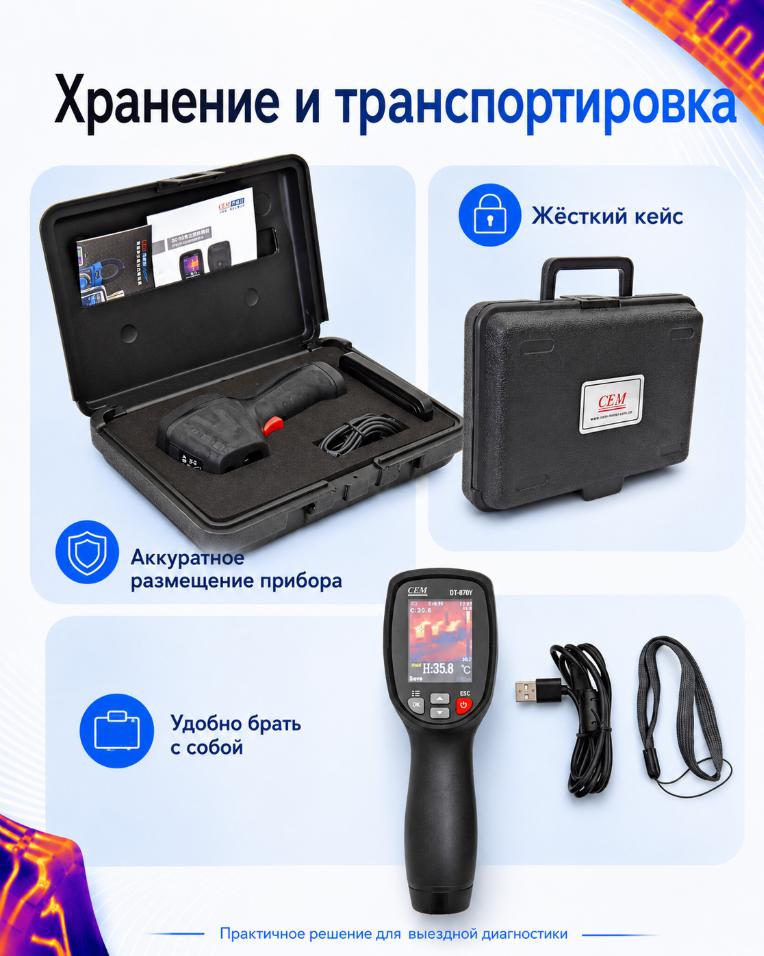

• Кейс для хранения - 1 шт.
• Ремешок на запястье - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Модель - DT-870Y
• Поле зрения (FOV) / Минимальное фокусное расстояние - 21°×21° / 0,5 м
• Пространственное разрешение (IFOV) - 4,53 мрад
• Температурная чувствительность / NETD - <0,1 °C при +30 °C / 100 мК
• Частота обновления кадров - 50 Гц
• Фокусировка - фиксированная
• Фокусное расстояние - 7,5 мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - неохлаждаемый микроболометр / 8–14 мкм
• Разрешение ИК-детектора - 80×80 пикселей
• Дисплей - цветной ЖК TFT 2 дюйма, 320×240 пикселей
• Цветовая палитра - IRON
• Температурный диапазон объекта - от -20 до +380 °C
• Погрешность - ±2 °C или ±2% показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C
• Погрешность в режиме скрининга - ±0,5 °C при температуре объекта от +32 до +42 °C
• Точка измерения - средняя точка
• Автоматическое определение горячей/холодной точки - автоматические маркеры
• Корректировка - коэффициент излучения, отраженная температура
• Формат снимков - BMP, до 20 снимков во встроенной памяти
• Сохранение изображения - растровый формат BMP с 6400 точками для анализа температур
• Команды настройки - перевод единиц измерения, выбор языка, изменение форматов времени и даты, информация с камеры
• Языки интерфейса - мультиязычный
• Bluetooth BLE 4.0 - регистрация и передача данных, подключение к ПК, iOS и Android
• Элемент питания - перезаряжаемый литий-ионный аккумулятор 3,7 В, 1300 мА·ч
• Время работы от аккумулятора - свыше 6 часов, до 8 часов
• Система зарядки - USB-зарядное устройство 5 В, 1 А, в комплект не входит
• Падение (тест) - 2 м
• Температура эксплуатации - от -10 до +45 °C
• Температура хранения - в исходных данных указано от -30 до +55 °C и от -20 до +60 °C
• Влажность при эксплуатации и хранении - менее 80%
• Гарантия - 2 года
