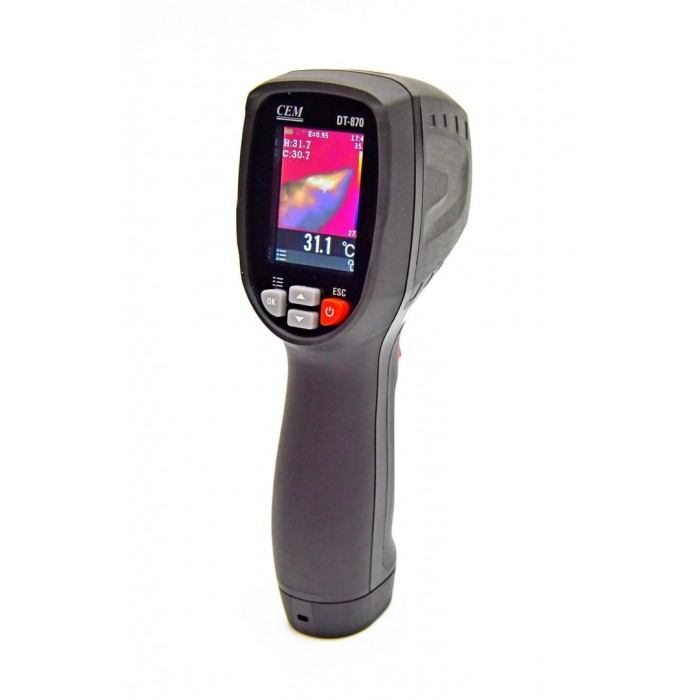

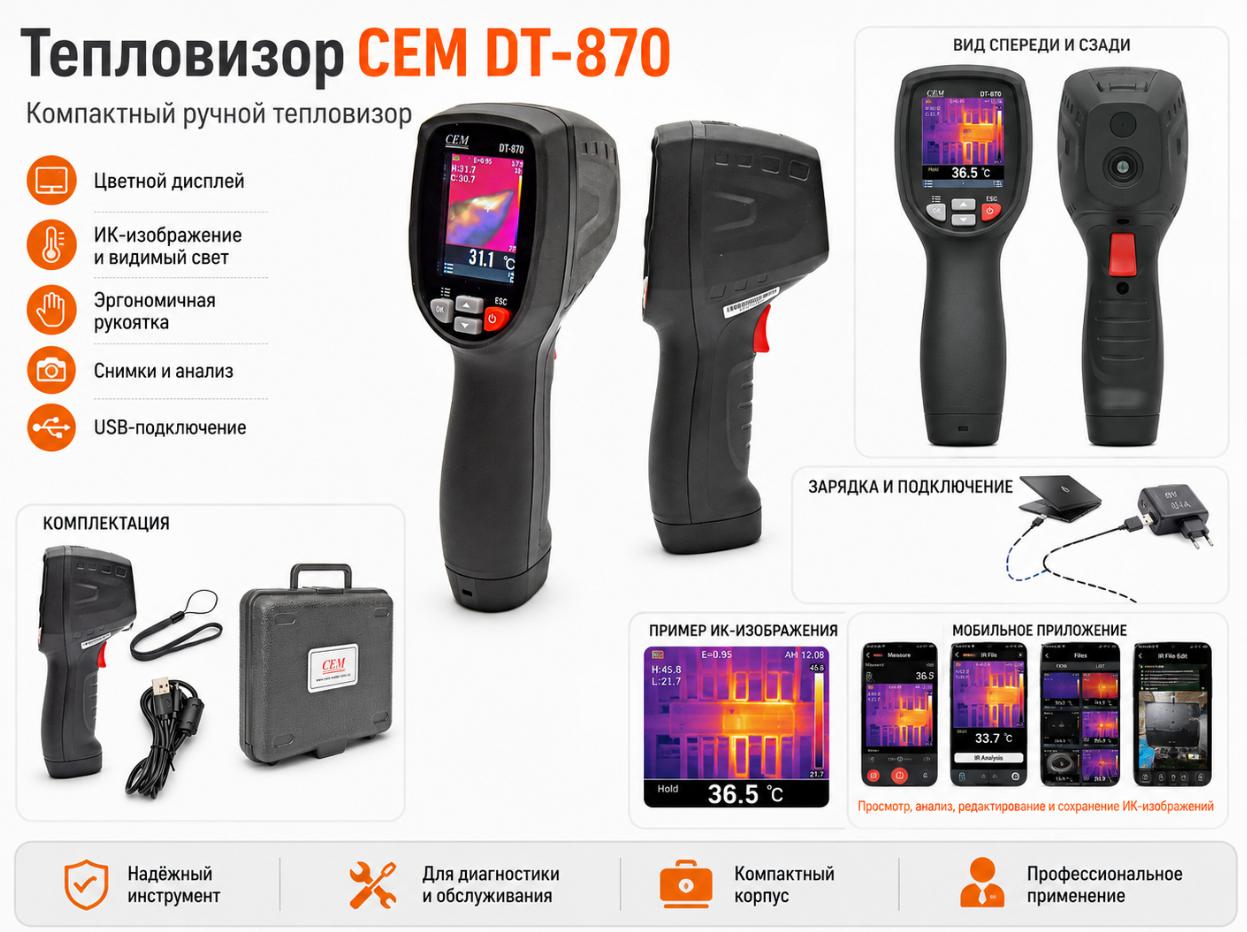

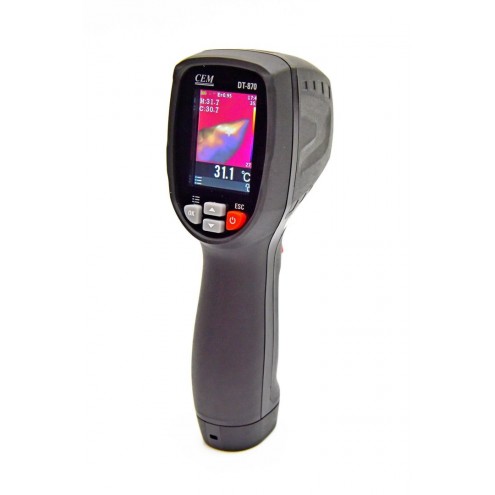

Тепловизор CEM DT-870

Тепловизор CEM DT-870 — компактный переносной прибор для бесконтактного контроля температуры и поиска участков с различным уровнем нагрева в инфракрасном диапазоне. Устройство формирует тепловое изображение объекта и помогает оценивать распределение температуры по поверхности. Оно подходит для диагностики инженерных систем, проверки оборудования и поиска зон, температура которых отличается от соседних участков.

Ключевые отличия и функции

• Инфракрасная матрица 120 × 120 пикселей для тепловизионной диагностики.
• Измерение температуры в диапазоне от −20 до +380 °C.
• Температурная чувствительность менее 0,1 °C для выявления небольших перепадов температуры.
• Частота обновления 50 Гц для плавного отображения термограммы.
• Автоматические маркеры горячих и холодных участков.
• Корректировка коэффициента излучения и отражённой температуры.
• Сохранение термограмм в формате BMP во встроенной памяти.
• Bluetooth для передачи данных на ПК и мобильные устройства iOS и Android.
• Встроенный цветной TFT-дисплей 50,8 мм с разрешением 320 × 240 пикселей.
• Литий-ионный аккумулятор с автономной работой до 8 часов.

Прибор можно использовать при обследовании отопительных и вентиляционных систем, электрических сетей, а также для проверки качества тепловой изоляции. Тепловое изображение помогает находить локальные зоны нагрева или охлаждения, которые сложно определить обычным визуальным осмотром. Такой способ контроля удобен при техническом обслуживании, профилактических проверках и поиске возможных неисправностей без непосредственного контакта с исследуемой поверхностью.

В основе тепловизора используется инфракрасный детектор разрешением 120 × 120 пикселей. Матрица построена на неохлаждаемом микроболометре, работающем в спектральном диапазоне 8–14 мкм. Такое разрешение позволяет формировать термограмму, по которой можно определить расположение участков с различной температурой и оценить их относительно окружающей поверхности.

Частота обновления изображения составляет 50 Гц. Благодаря этому термограмма отображается плавно при обследовании неподвижных и движущихся объектов, а также при перемещении самого прибора. Высокая частота кадров облегчает поиск нужной зоны и делает последовательный осмотр оборудования более удобным.

Температурная чувствительность NETD составляет менее 0,1 °C при +30 °C, или 100 мК. Это позволяет различать небольшие перепады температуры между соседними участками поверхности. Погрешность измерения составляет ±2 °C или ±2 % от показания при температуре окружающей среды от +10 до +35 °C и температуре объекта выше 0 °C.

Диапазон измерений составляет от −20 до +380 °C. Благодаря этому устройство подходит для контроля как холодных поверхностей, так и нагретых элементов оборудования. Такой температурный интервал позволяет применять прибор при диагностике инженерных коммуникаций, электротехнических систем, отопительного оборудования и других объектов.

Поле зрения оптической системы составляет 15,6° × 15,6°, минимальное расстояние фокусировки — 0,5 м. Пространственное разрешение IFOV равно 4,53 мрад, фокусное расстояние объектива — 7,5 мм. Фокусировка фиксированная, поэтому перед измерением не требуется вручную настраивать резкость. Для работы достаточно соблюдать необходимую дистанцию и направить камеру на исследуемый участок.

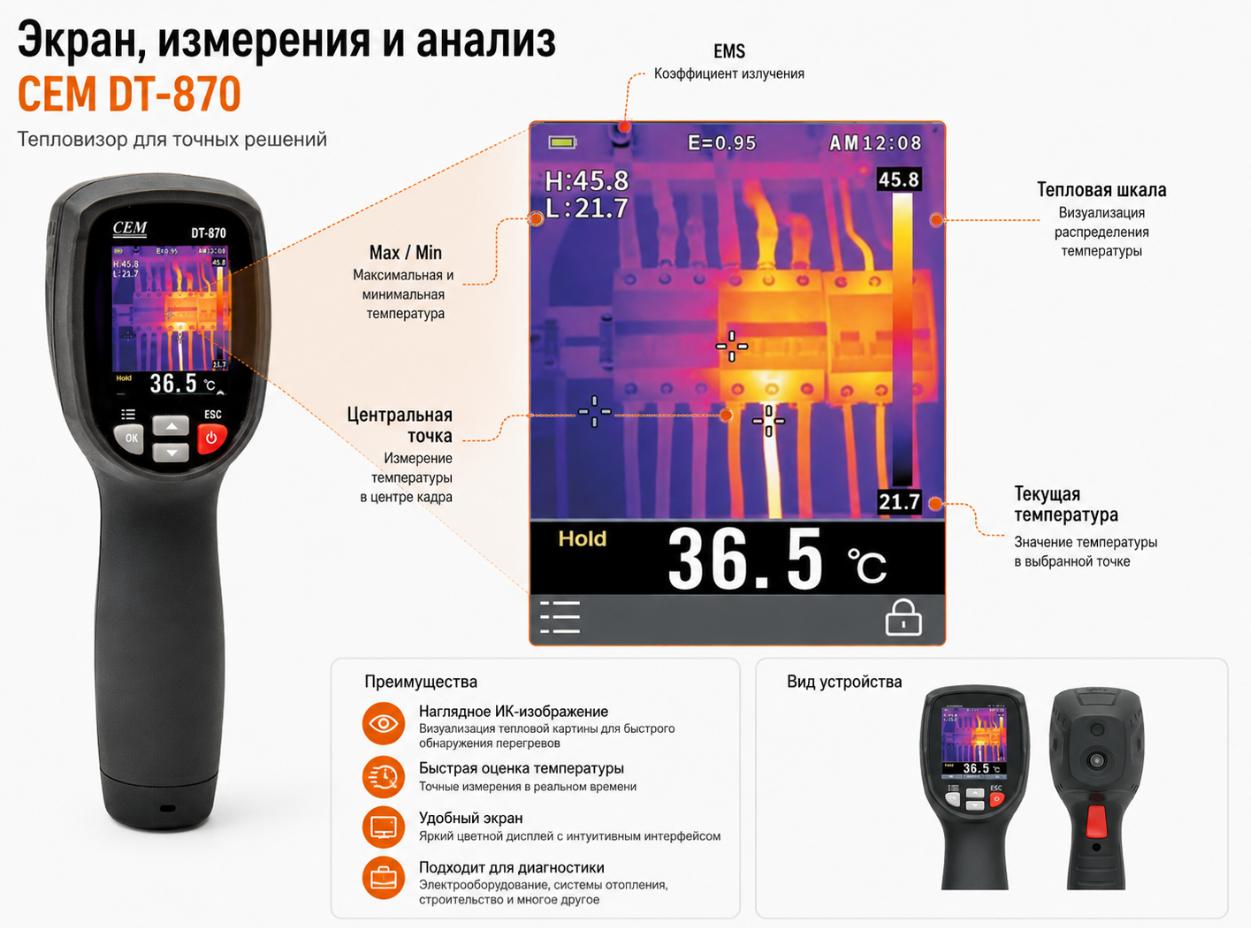

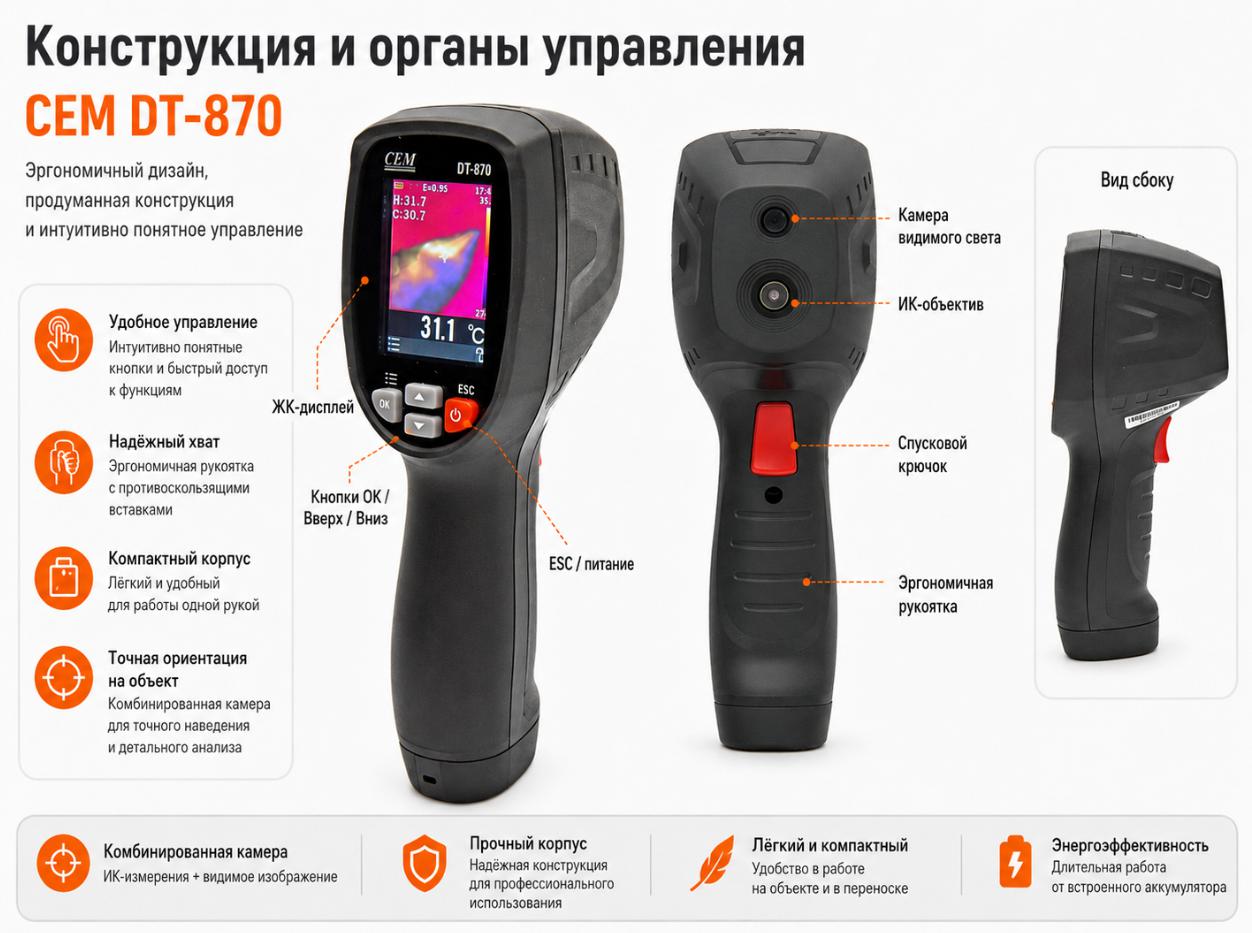

Термограмма выводится на цветной ЖК-дисплей TFT с диагональю 50,8 мм и разрешением 320 × 240 пикселей. Экран позволяет контролировать распределение температуры непосредственно во время обследования без подключения дополнительного оборудования. Компактный дисплей хорошо сочетается с портативным форматом прибора и подходит для оперативной работы на объекте.

Для отображения температурных различий используется цветовая палитра IRON. На экране отображается средняя точка, а автоматические маркеры помогают находить наиболее горячие и холодные зоны. Такая индикация упрощает анализ термограммы и позволяет быстрее определить участки, требующие дополнительного внимания.

В настройках предусмотрена корректировка коэффициента излучения и отражённой температуры. Эти параметры позволяют точнее учитывать свойства исследуемой поверхности и условия измерения. Настройка особенно полезна при работе с материалами, которые по-разному отражают и излучают инфракрасное тепло.

DT-870 поддерживает сохранение термограмм в формате BMP. Во встроенной памяти можно разместить до 20 снимков, при этом каждый файл содержит данные, соответствующие 6400 точкам для температурного анализа. Сохранение изображений удобно для документирования обследований, сравнения результатов и дальнейшей обработки информации.

В меню доступны выбор единиц измерения, языка интерфейса, формата даты и времени, а также просмотр информации о камере. Многоязычное меню упрощает настройку устройства, а правильно установленная дата помогает систематизировать сохранённые снимки при регулярных проверках оборудования.

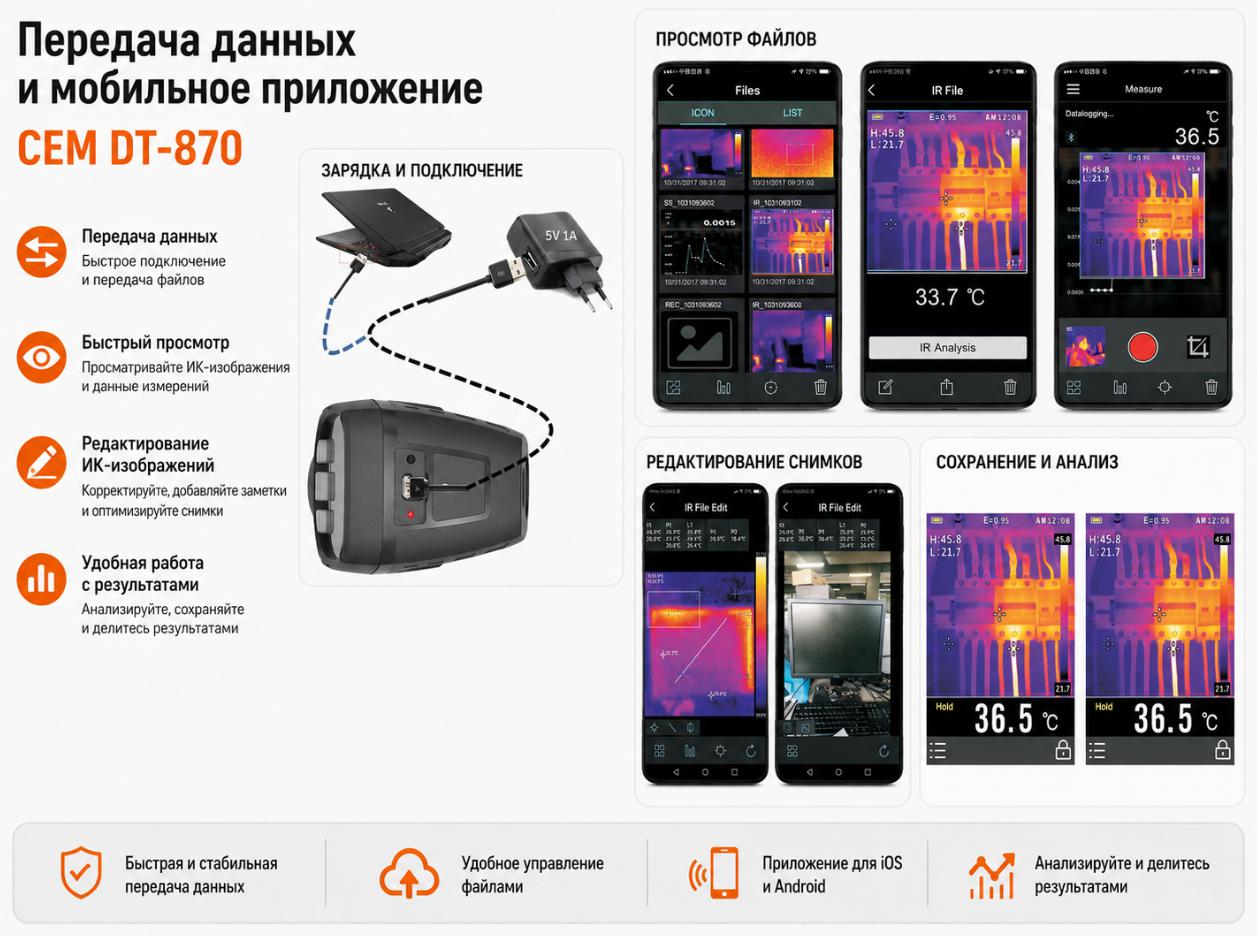

Для беспроводной передачи данных используется Bluetooth BLE 4.0. Соединение позволяет обмениваться информацией с совместимыми компьютерами, а также мобильными устройствами на iOS и Android. Беспроводная связь упрощает перенос сохранённых данных и позволяет работать без постоянного подключения кабеля.

Питание осуществляется от встроенной литий-ионной батареи напряжением 3,7 В и ёмкостью 1300 мА·ч. В обычном режиме прибор способен работать более шести часов, а максимальное время автономной эксплуатации достигает восьми часов. Продолжительность работы зависит от активности дисплея, использования Bluetooth и общего режима эксплуатации.

Для зарядки используется питание USB 5 В, 1 А. Сетевой адаптер в комплект не входит, поэтому можно использовать совместимое зарядное устройство с подходящими параметрами. Такой способ зарядки удобен при выездной работе и не требует специализированного источника питания.

Температура эксплуатации составляет от −10 до +45 °C, допустимая относительная влажность — менее 80 %. При хранении устройство рассчитано на температуру от −20 до +60 °C при таком же ограничении по влажности. Соблюдение этих условий помогает поддерживать стабильную работу электронных компонентов, инфракрасного детектора и аккумулятора.

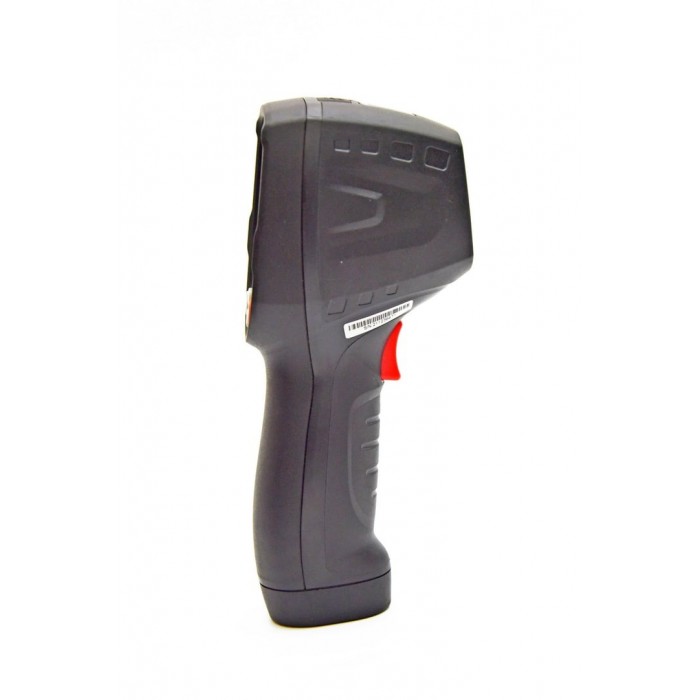

Габариты корпуса составляют 176 × 56 × 74 мм, масса — 255 г. Небольшие размеры и малый вес упрощают переноску устройства между объектами и делают его удобным для выездных обследований. Прибор можно длительное время удерживать в руке при последовательной проверке оборудования, инженерных коммуникаций или строительных конструкций.

Модель предназначена для оперативной тепловизионной диагностики и позволяет контролировать температурное распределение, находить горячие и холодные участки, сохранять термограммы и передавать данные на внешние устройства. Фиксированная фокусировка сокращает количество действий перед измерением и удобна при регулярных осмотрах нескольких объектов подряд.

Гарантийный срок составляет 2 года Тепловизор подходит для обследования систем отопления и вентиляции, электрического оборудования, тепловой изоляции и других объектов, где требуется бесконтактно оценить температуру поверхности. Матрица 120 × 120 пикселей, частота обновления 50 Гц, встроенная память, автономное питание и Bluetooth делают прибор удобным инструментом для технических проверок и документирования результатов.

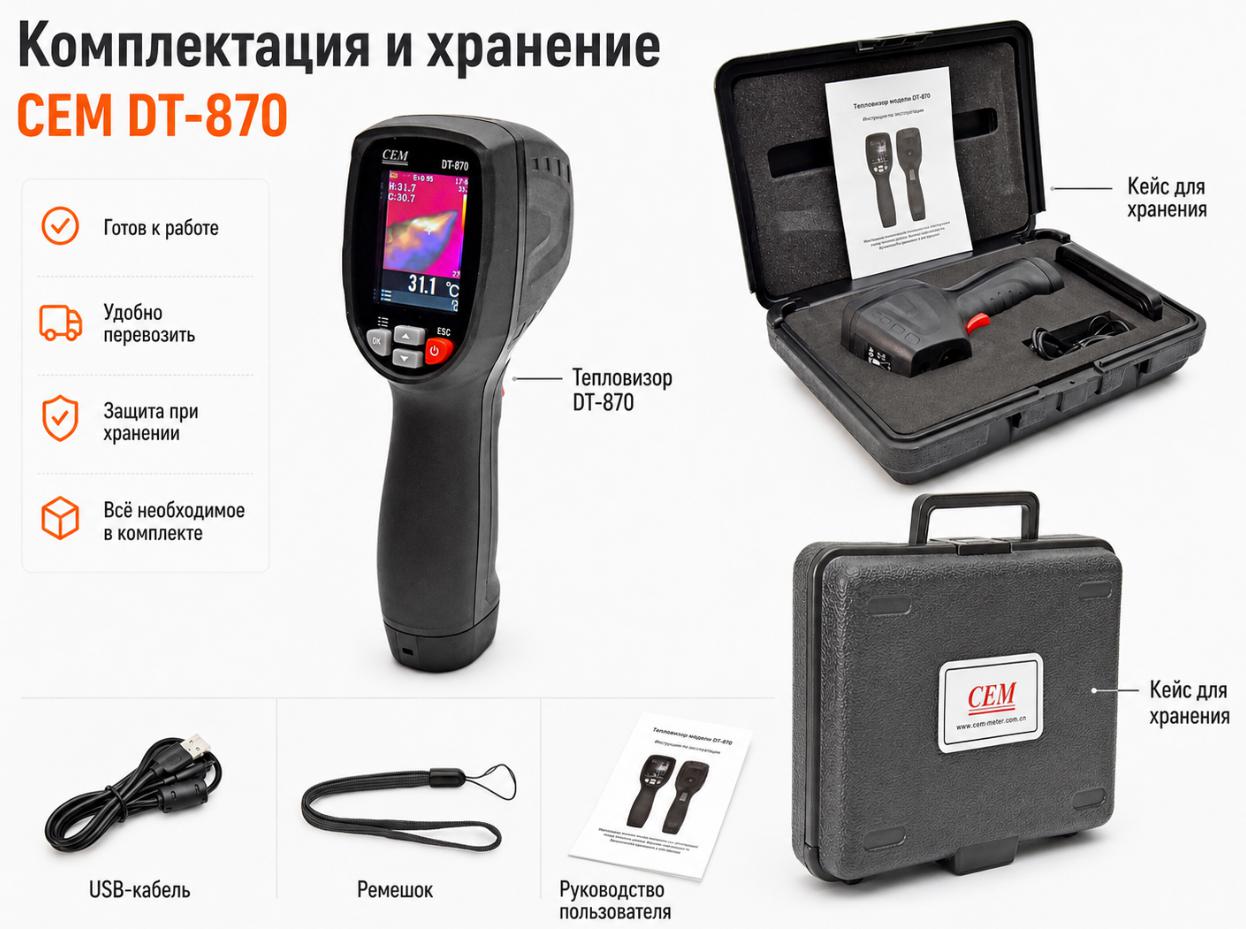

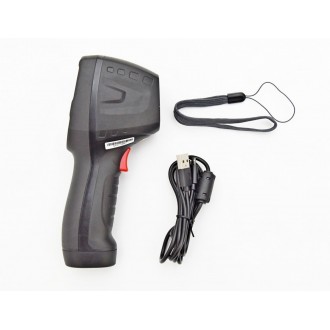

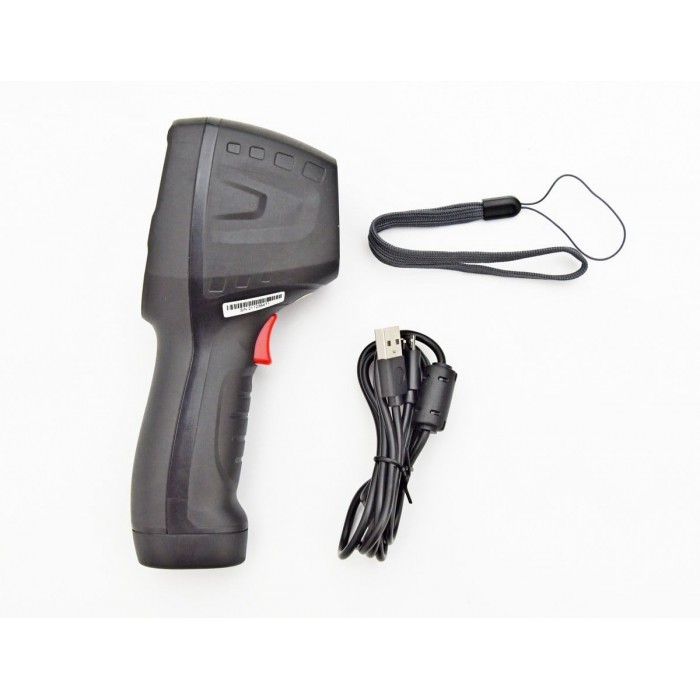

Комплектация

• Тепловизор CEM DT-870 - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.

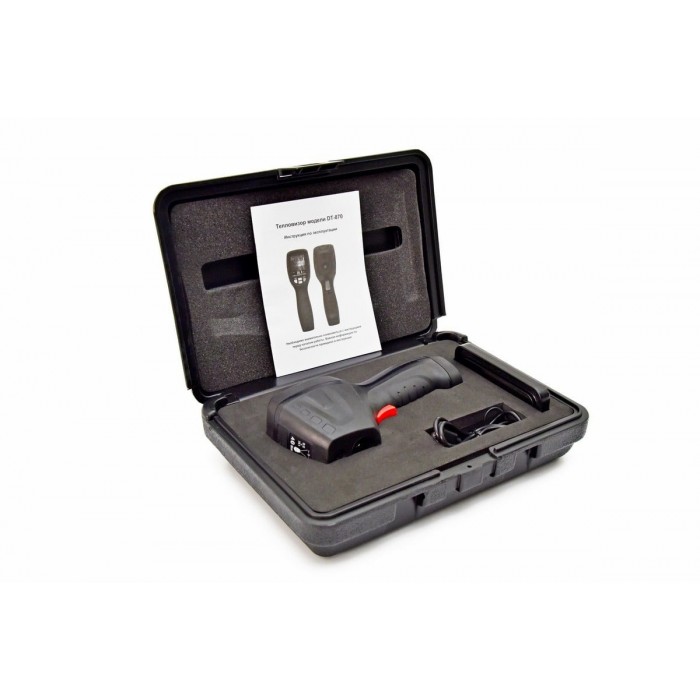

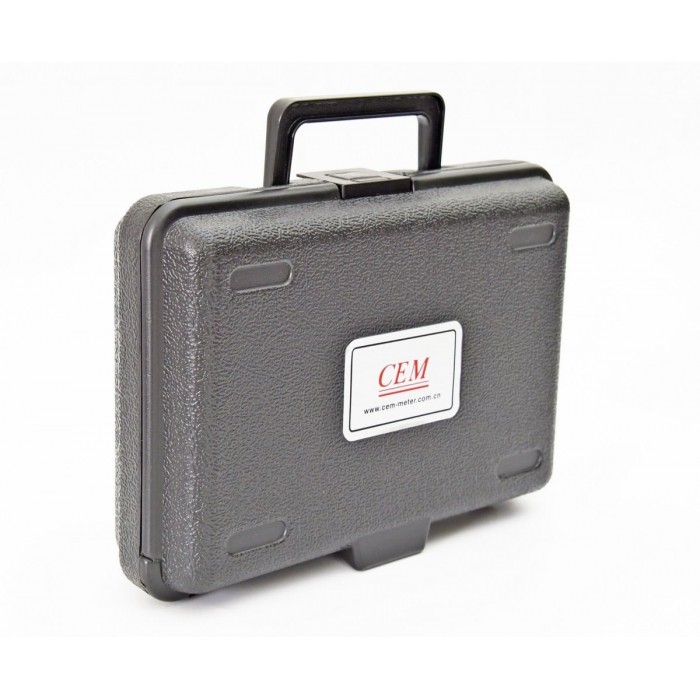

• Кейс для хранения - 1 шт.
• Ремешок на запястье - 1 шт.
• Руководство пользователя - 1 шт.

Технические характеристики:

• Поле обзора (FOV) /минимальное фокусное расстояние - 15.6° x 15.6°/ 0,5 м
• Пространственное разрешение (IFOV) - 4,53 мрад
• Температурная чувствительность/NETD - < 0,1°C при +30°C (+86°F) / 100 мК
• Частота обновления кадров - 50Гц
• Фокусировка - Фиксированная
• Фокусное расстояние - 7,5 мм
• Матрица видеопреобразователя (FPA)/спектральный диапазон - Неохлаждаемый микроболомер / 8–14 мкм
• Температурный диапазон объекта - –20°C до +380°C (–4°F до +716°F)
• Погрешность - ±2°C (±3,6°F) или ±2% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C).
• Дисплей - 2” цветной ЖК TFT
• Разрешение дисплея - 240×320 пикселей
• Батарея - Перезаряжаемый аккумулятор 3,7В (1300мА), литий-ионная батарея (необслуживаемая)
• Время работы от аккумулятора - Свыше 6 часов, стандартно
• Зарядное устройство - 5В 1А USB зарядное устройство (не входит в комплект)
• Связь - Bluetooth BLE4.0, регистрация и передача данных тепловизора
• Сохранение формата изображения - Растровый (.bmp) с 6400 точками для анализа температур
• Рабочая температура - 14 до 113°F (-10 до 45°С)
• Температура при хранении - -22 до 131°F (-30 до 55°С)
• Допустимая относительная влажность - < 80%
• Температура при хранении - -20 до 60°С (-4 до 140°F)
• Влажность при хранении - < 80%
• Дисплей - ЖК, 2" TFT, 320x240 пикселей
• Модель - DT-870
• Поле зрения (FOV) / Минимальное фокусное расстояние - 15.6° x 15.6°/ 0,5 м
• Пространственное разрешение (IFOV) - 4.53 мрад
• Температурная чувствительность / NETD - <0.1°C при +30°C (+86°F) / 100 мК
• Частота обновления кадров, Гц - 50
• Фокусное расстояние - 7.5 мм
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 8–14мкм
• Детектор ИК (разрешение), пикселей - 120x120
• Цветовые палитры - IRON
• Температурный диапазон объекта, °С/°F - -20...380 / -4...716
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматические маркеры (горячие и холодные)
• Корректировка - Коэффициент излучения, отраженная температура
• Формат снимков - BMP, на встроенной карте памяти ≤ 20 снимков
• Команды настройки - Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры
• Языки - Многонациональный
• Bluetooth - Передача данных между устройством и ПК, iOS, Android
• Система зарядки - 5В 1А USB зарядное устройство (в комплект не входит)
• Температура эксплуатации, °C - -10...45
• Температура при хранении, °С - -20...60
• Влажность при эксплуатации, % - <80
• Влажность во время хранения, % - <80
• Элемент питания - Литий-ионная батарея, время работы до 8 часов
• Габаритные размеры, мм - 176x56x74
• Вес, г - 255
• Гарантия - 2 года
