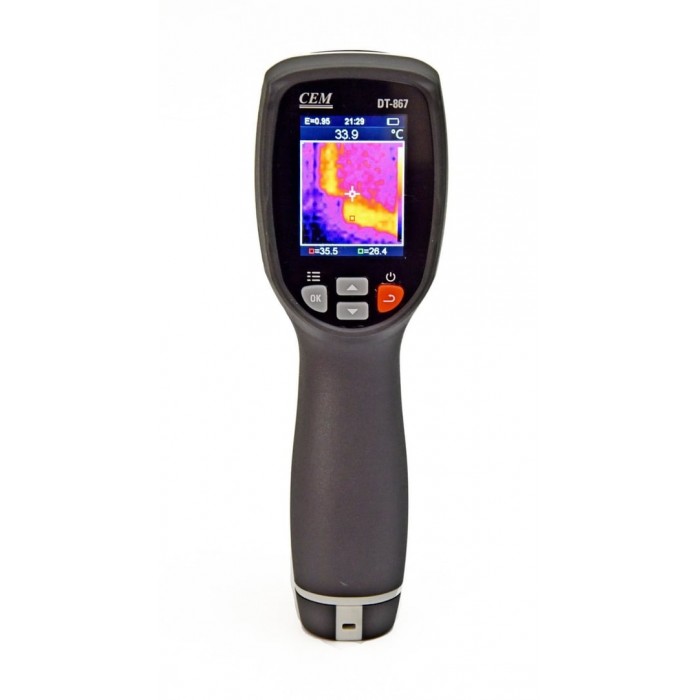

Тепловизор CEM DT-867

Карманный тепловизор CEM DT-867 предназначен для бесконтактного измерения температуры объектов и поверхностей. Компактный прибор оснащён инфракрасной матрицей разрешением 32 × 32 пикселя и позволяет контролировать температуру в диапазоне от −20 до +600 °C. Погрешность измерения составляет ±3 °C. Устройство подходит для оперативных проверок там, где требуется быстро определить распределение температуры и выявить участки с отличающимися показателями.

Ключевые отличия и функции

• Измерение температуры в широком диапазоне от −20 до +600 °C.
• Компактный корпус 175 × 58 × 70 мм и масса 500 г для удобной переноски.
• Инфракрасная матрица 32 × 32 пикселя на базе неохлаждаемого микроболометра.
• Цветной TFT-дисплей диагональю 55,9 мм с разрешением 320 × 240 пикселей.
• Пять цветовых палитр для удобного отображения температурных различий.
• Сохранение более 100 тепловых снимков в формате BMP во встроенной памяти.
• Передача сохранённых изображений на компьютер через USB.
• Поддержка Bluetooth для беспроводной передачи данных.
• Автоматический захват холодной точки и настройка коэффициента излучения.
• Работа от литий-ионного аккумулятора и гарантия 2 года

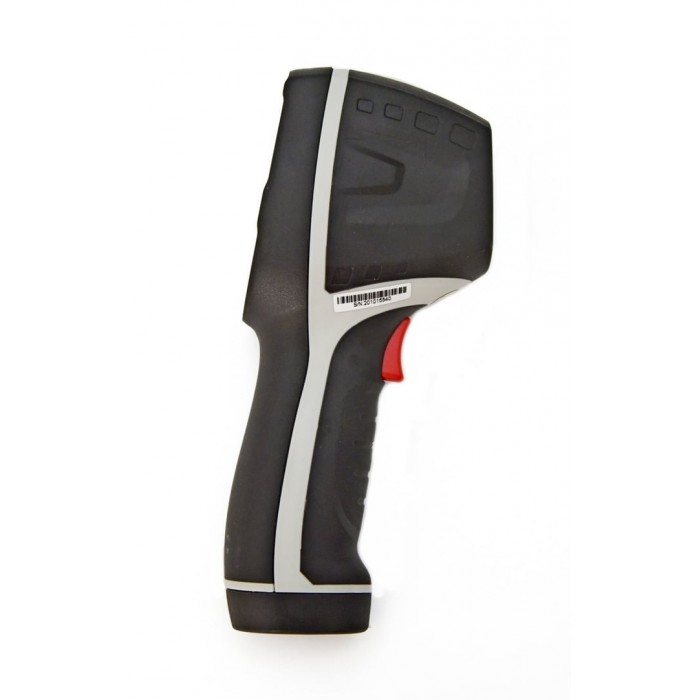

Компактные размеры делают прибор удобным для выездных работ, периодических осмотров и измерений в местах с ограниченным доступом. Корпус имеет габариты 175 × 58 × 70 мм, масса устройства составляет 500 г. Благодаря небольшому формату тепловизор удобно переносить между объектами и использовать для локальной диагностики оборудования без установки стационарной измерительной системы.

DT-867 может применяться при техническом обслуживании и инспекции промышленного оборудования, электрических сетей и отдельных узлов. Тепловое изображение помогает оценивать распределение температуры на поверхности и находить зоны, показатели которых отличаются от окружающих участков. Такой способ контроля полезен при регулярных осмотрах, диагностике и проверке оборудования в процессе эксплуатации.

При ремонте транспорта прибор позволяет контролировать нагрев отдельных деталей и узлов без непосредственного контакта с поверхностью. Также устройство подходит для проверки условий хранения продукции на складах и в низкотемпературных камерах, пусконаладочных работ и диагностики различных типов оборудования. В пищевой сфере тепловизор может применяться для контроля технологических процессов и температурного состояния продукции в пределах возможностей измерительного диапазона.

В качестве детектора используется неохлаждаемый микроболометр со спектральным диапазоном 6,5–14 мкм. Поле зрения составляет 33° × 33°, фокусировка фиксированная. Ручная настройка фокуса и телеобъектив конструкцией не предусмотрены. Такая оптическая схема рассчитана на оперативные измерения без необходимости дополнительно настраивать резкость перед каждой проверкой.

Тепловая чувствительность NETD составляет не более 347 мК, частота обновления изображения — 7 Гц. Получаемая тепловая картина выводится на встроенный цветной TFT-дисплей диагональю 55,9 мм с разрешением 320 × 240 пикселей. Экран позволяет непосредственно на месте наблюдать распределение температуры и контролировать результаты измерений без подключения к компьютеру.

Для отображения термограммы предусмотрено несколько цветовых палитр: Molten Metal, Iron Red, Color Red, Grayscale White Heat и Grayscale Black Heat. Выбор подходящего режима помогает сделать температурные различия более заметными в зависимости от характера объекта и условий наблюдения. Пользователь может подобрать вариант отображения, при котором интересующие зоны изображения воспринимаются наиболее наглядно.

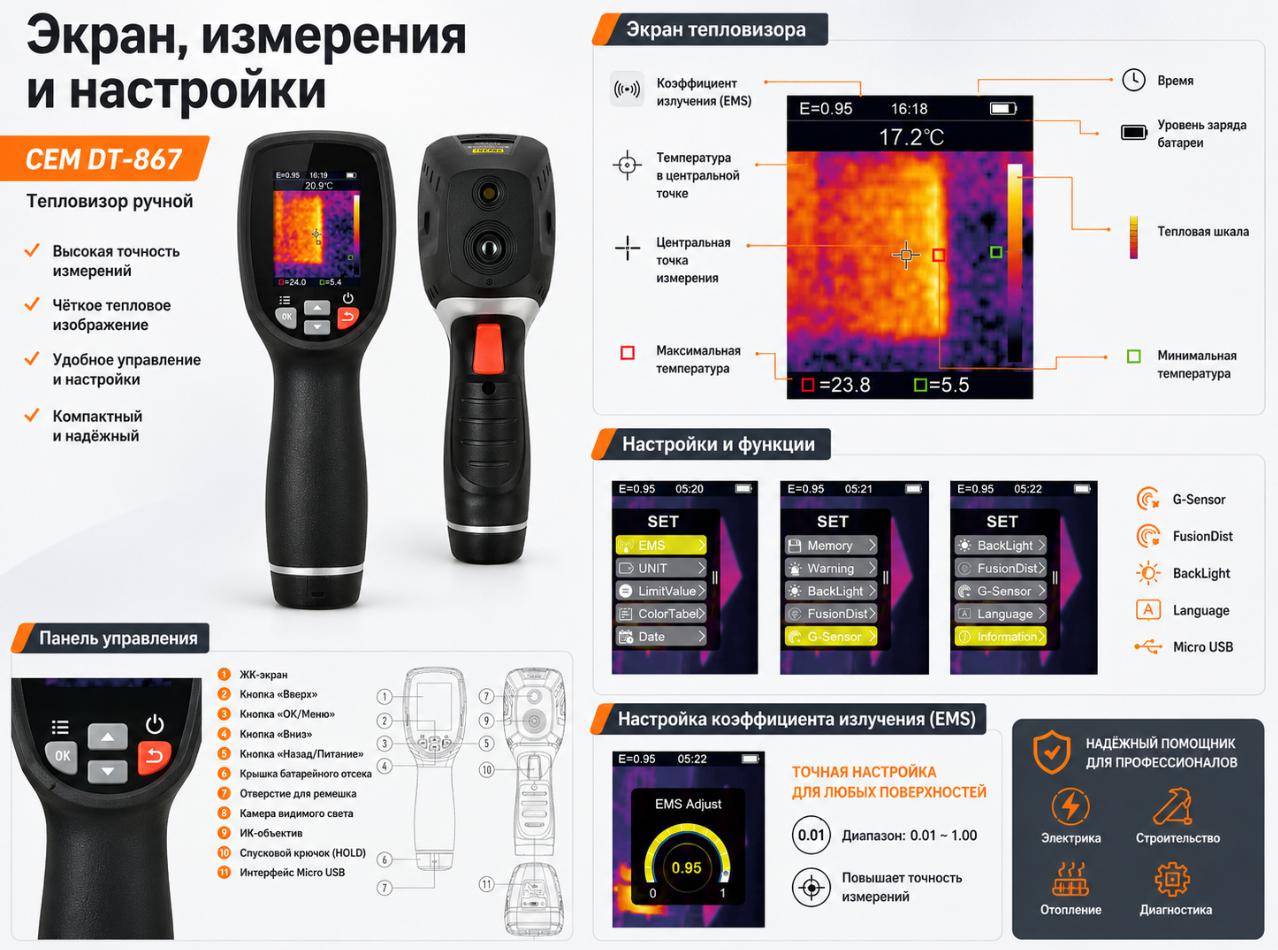

При измерении устройство отображает температурные данные непосредственно на термограмме. Поддерживаются отображение средней точки и автоматический захват холодной точки, что помогает быстрее оценить распределение температуры и определить участок, требующий дополнительного внимания.

Прибор позволяет одновременно контролировать максимальные и минимальные температурные показатели. Для пиковых значений на изображении используются специальные обозначения, благодаря которым пользователь может быстро ориентироваться в полученной термограмме. Также предусмотрена настройка предупреждений при выходе измеряемых значений за установленные пределы, что удобно при проверках по заранее заданным температурным критериям.

Для повышения корректности измерений предусмотрена настройка коэффициента излучения. Также доступна коррекция параметров съёмки. Эти настройки позволяют учитывать особенности контролируемой поверхности и условия проведения измерений, не изменяя основной принцип работы устройства. Измерение выполняется инфракрасным способом, поэтому прямой контакт датчика с исследуемым объектом не требуется.

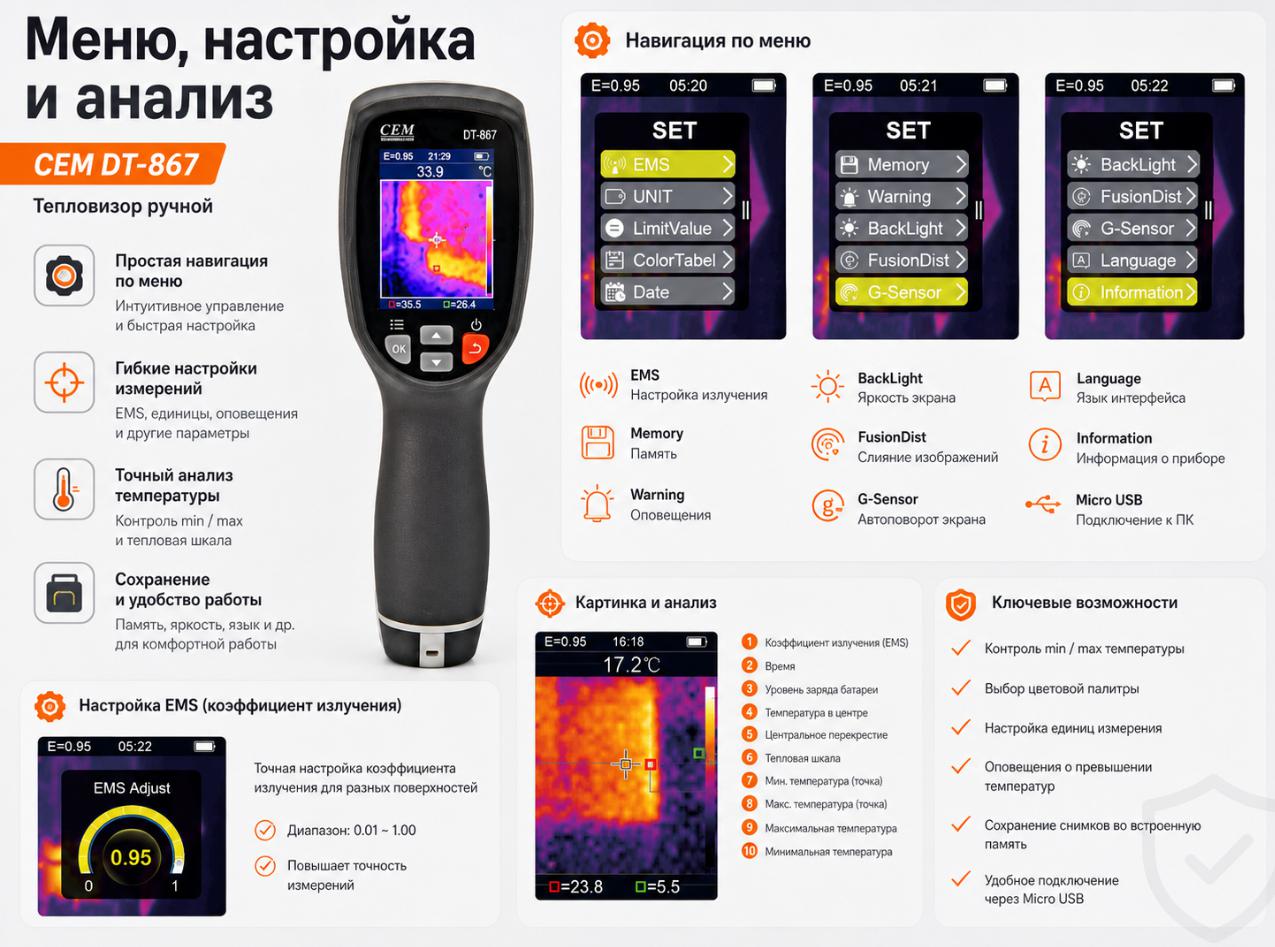

Встроенное программное меню позволяет выбирать единицы измерения, язык интерфейса, устанавливать дату и время, а также просматривать информацию о камере. Настройка даты и времени особенно полезна при регулярном документировании результатов, поскольку сохранённые материалы проще сопоставлять с конкретным осмотром или этапом технического обслуживания.

CEM DT-867 поддерживает сохранение тепловых изображений во внутренней флеш-памяти. Снимки записываются в формате BMP, а ёмкости встроенного хранилища достаточно более чем для 100 изображений. Благодаря этому результаты можно фиксировать непосредственно во время обследования, не подключая внешнее записывающее оборудование после каждого измерения.

Для передачи сохранённых данных на компьютер предусмотрен USB-разъём. Подключение позволяет переносить изображения на ПК для последующего хранения, сортировки и анализа. Корректно заданные дата и время упрощают работу с архивом и помогают отделять результаты разных обследований. Дополнительно устройство поддерживает Bluetooth для беспроводного обмена данными в предусмотренных производителем сценариях работы.

Питание осуществляется от литий-ионного аккумулятора напряжением 3,7 В. В комплект входит один элемент питания. Продолжительность непрерывной работы достигает примерно четырёх часов, что позволяет выполнять серию осмотров без постоянного подключения к источнику питания. Для зарядки используется USB с параметрами 5 В, 1 А; соответствующее зарядное устройство в комплект не входит.

Прибор рассчитан на эксплуатацию при температуре окружающей среды от 0 до +40 °C и относительной влажности от 10 до 90 %. Температура хранения составляет от −20 до +60 °C, допустимая влажность при хранении — от 10 до 90 %.

Тепловизор не требует ручной фокусировки перед измерением, что упрощает проведение повторяющихся проверок. Пользователю достаточно направить прибор на интересующую область и оценить изображение на встроенном дисплее. Фиксированная оптика особенно удобна при обходах оборудования, когда необходимо последовательно проверить несколько объектов за ограниченное время.

При работе с термограммами можно использовать разные палитры, сохранять снимки и переносить их на компьютер. Это позволяет не только проводить разовое измерение, но и документировать состояние оборудования или поверхности. Сохранённые изображения можно использовать для сопоставления результатов отдельных осмотров и систематизации информации по конкретным объектам.

Прибор поддерживает отображение температурных значений, выбор цветовой палитры, автоматический захват холодной точки и настройку предупреждений при выходе температуры за заданные пределы. Фокусировка фиксированная, поэтому ручная настройка резкости не требуется. Такой набор функций подходит для оперативного тепловизионного обследования оборудования и поверхностей.

Модель ориентирована на задачи, где важны портативность, широкий температурный диапазон и возможность сохранить результат непосредственно в памяти прибора. Она подходит для технического обслуживания, диагностики, контроля производственных процессов, проверки складских условий и других работ, связанных с бесконтактной оценкой температуры поверхностей. При этом устройство следует использовать с учётом заявленной погрешности и разрешения инфракрасной матрицы.

Гарантийный срок на прибор составляет 2 года Устройство подходит для регулярных тепловизионных обследований оборудования, инженерных систем и поверхностей в пределах заявленного диапазона измерений.

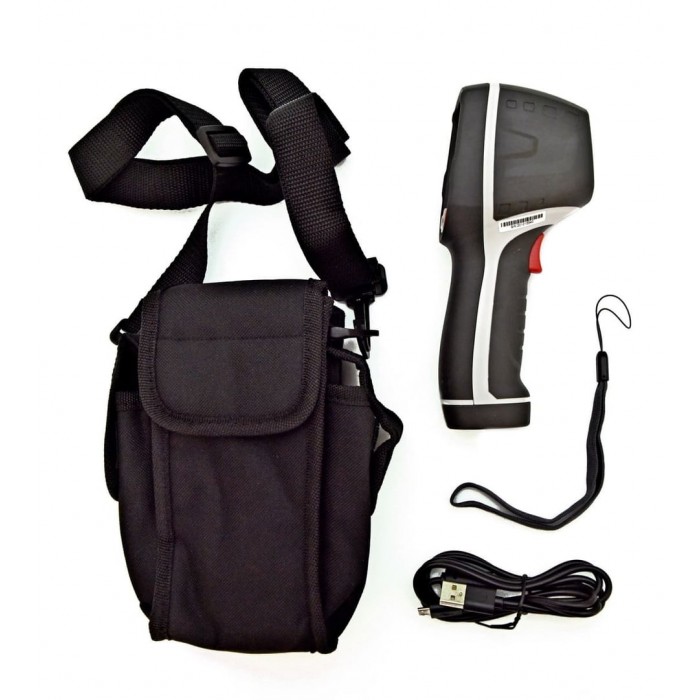

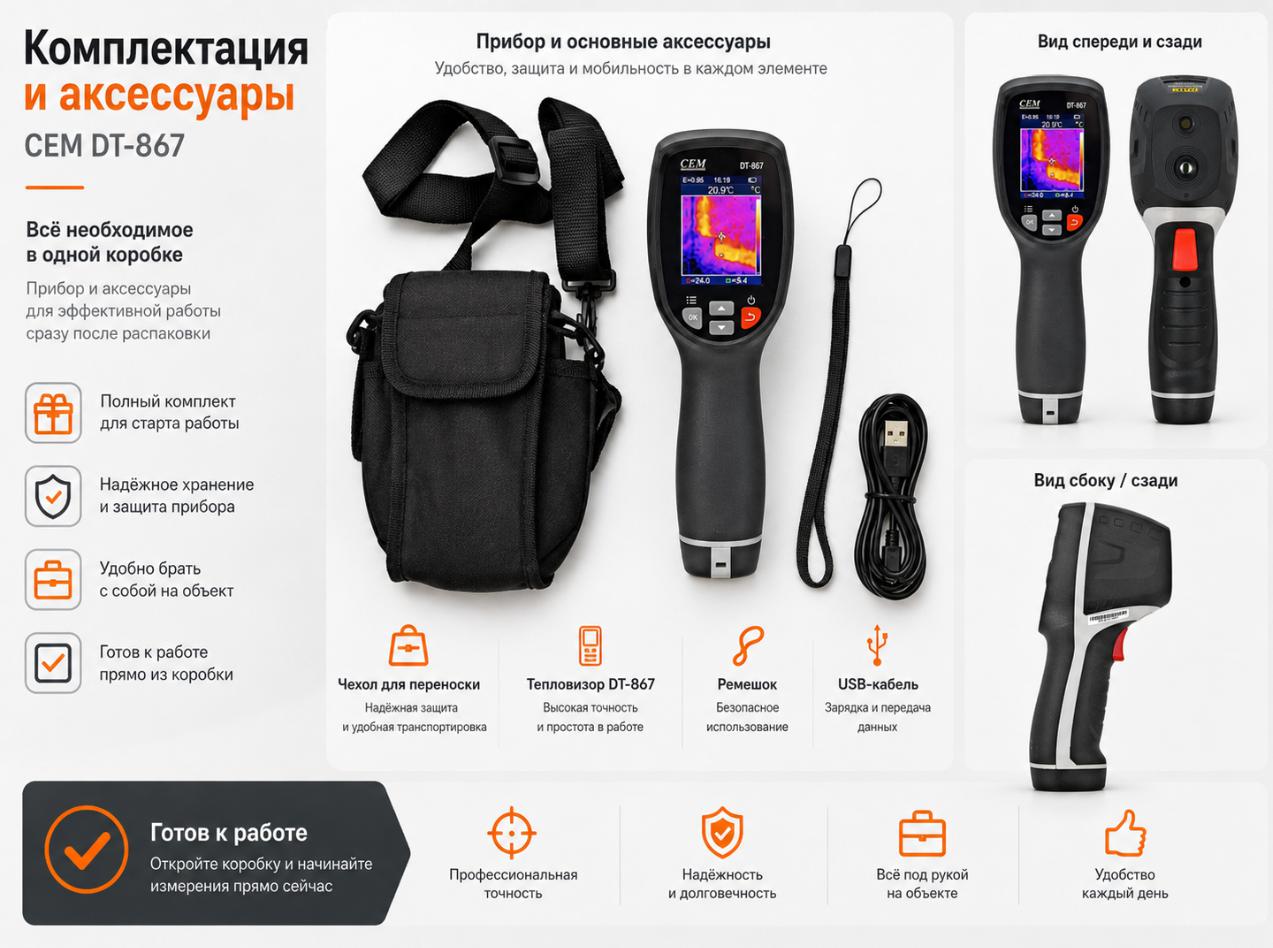

Комплектация

• Тепловизор CEM DT-867 - 1 шт.
• Кабель USB - 1 шт.
• Батарея 3,7В, Li-ion - 1 шт.
• Ремешок на запястье
• Сумка-чехол для переноски с плечевым ремнём
• Руководство пользователя - 1 шт.

Технические характеристики:

• Внесен в госреестр - Нет
• Проверка - Нет
• Габариты, мм - 175х58х70
• Тип зонда - инфракрасный
• Погрешность, °C,± - 3
• Разрешение матрицы, px - 32х32
• Элементы питания - оригинальный сменный аккумулятор
• Количество и напряжение элементов питания - 1х3.7B
• Количество аккумуляторов в комплекте - 1
• Автоматическое распознавание гор/хол точки - Нет
• Ручная фокусировка - Нет
• Рабочая температура, °С - от 0 до +40
• Телеобъектив - Нет
• Вес, кг - 0.5
• Диапазон измерений, °С - от -20 до +600
• Дисплей - ЖК, 2.2" TFT, 320x240 пикселей
• Модель - DT-867
• Поле зрения (FOV) / Минимальное фокусное расстояние - 33°x33°
• Температурная чувствительность / NETD - ≤347
• Частота обновления кадров, Гц - 7
• Фокусировка - Фиксированная
• Матрица видеопреобразователя (FPA) / Спектральный диапазон - Неохлаждаемый микроболометр / 6.5–14мкм
• Детектор ИК (разрешение), пикселей - 32x32
• Цветовые палитры - Molten Metal, Iron Red, Color Red, Grayscale (White Heat), Grayscale (Black Heat)
• Температурный диапазон объекта, °С/°F - -20...600 / -4...1112
• Точка - Средняя точка
• Автоматическое определение горячей/холодной точки - Автоматический захват холодной точки
• Корректировка - Коэффициент излучения, коррекция скорости съёмки
• Формат снимков - BMP, на встроенной флэш-памяти >100 снимков
• Команды настройки - Перевод единиц измерения, выбор языка, настройка времени и даты, информация с камеры
• Разъемы - USB
• USB - Передача данных между устройством и ПК
• Система зарядки - 5В 1А USB зарядное устройство (в комплект не входит)
• Температура эксплуатации, °C - 0...50
• Температура при хранении, °С - -20...60
• Влажность при эксплуатации, % - 10...90
• Влажность во время хранения, % - 10...90
• Функция Bluetooth - да
• Элемент питания - Литий-ионная батарея
• Вес, г - 500
• Гарантия - 2 года
