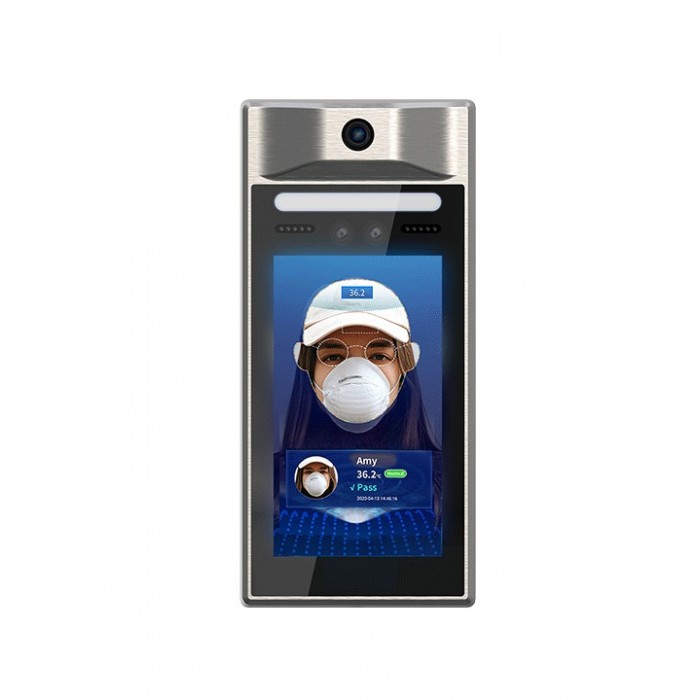

Тепловизор CEM AI-321

Тепловизор CEM AI-321 предназначен для бесконтактного измерения температуры человека и автоматической идентификации по лицу. В одном корпусе объединены инфракрасный измерительный модуль, цветная и ИК-камеры, вычислительный блок, дисплей и интерфейсы для подключения к системе контроля доступа. Прибор может применяться на проходных предприятий, в офисных зданиях, образовательных учреждениях и на других объектах, где необходимо совместить регистрацию пользователей, проверку права прохода и температурный скрининг. Все основные операции выполняются в рамках одной системы, поэтому для идентификации и первичного контроля температуры не требуется устанавливать несколько отдельных устройств.

Ключевые отличия и функции

• Бесконтактное измерение температуры в диапазоне 32–45 °C с расстояния 200–500 мм.
• Быстрое измерение температуры — около 0,5 секунды.
• Распознавание лиц с заявленной точностью до 99,83 %.
• База данных рассчитана на хранение до 50 000 распознаваемых лиц.
• Автономное хранение до 100 000 записей о событиях.
• Бинокулярная технология распознавания живого лица с использованием ближнего ИК-диапазона.
• Распознавание лица примерно за 200 мс и проверка живого лица примерно за 400 мс.
• Поддержка распознавания пользователей в очках, масках, с макияжем и другими изменениями внешности.
• Цветная камера 1920 × 1080 и ИК-камера 1280 × 960 для идентификации и анализа лица.
• Интерфейсы Ethernet RJ45, USB, Wi-Fi, Bluetooth 4.0, RS485 и релейный выход для интеграции в систему контроля доступа.

Модель поддерживает три режима работы и совместима с программным обеспечением, предназначенным для различных сценариев эксплуатации. Терминал может использоваться для контроля доступа сотрудников, учёта посещаемости и проведения быстрой бесконтактной проверки. При появлении человека перед камерой система обнаруживает лицо, выполняет предусмотренные операции идентификации и регистрирует событие. Такой принцип помогает автоматизировать работу входной зоны и уменьшить объём действий, которые персоналу пришлось бы выполнять вручную.

В организациях устройство подходит для регистрации прихода сотрудников и контроля их прохода через оборудованную точку доступа. Программное обеспечение позволяет учитывать присутствие работников и связывать события с распознанными пользователями. После идентификации система может взаимодействовать с подключённым исполнительным оборудованием, например с элементами управления дверью или другим совместимым механизмом прохода. Это позволяет использовать прибор не только как средство наблюдения, но и как функциональную часть общей системы контроля доступа.

В школах, вузах и других учебных заведениях терминал может применяться для учёта прихода учащихся, преподавателей и сотрудников. Идентификация выполняется автоматически, когда лицо человека оказывается в рабочей области камеры. Система сопоставляет полученное изображение с зарегистрированной базой и фиксирует соответствующее событие. Такой способ регистрации позволяет организовать учёт посещаемости без постоянного предъявления карт или выполнения дополнительных действий пользователем, если конкретная система настроена на распознавание по лицу.

Для температурного скрининга предусмотрена работа с приложением Temperature Cloud. Программное обеспечение получает результаты проверки и может фиксировать изображения, благодаря чему ответственный сотрудник получает возможность оперативно обратить внимание на отклонение от установленного порогового значения. Само измерение выполняется бесконтактно, поэтому человеку не требуется касаться корпуса или датчика. Это удобно для мест с регулярным потоком посетителей, где важно проводить проверку быстро и не создавать дополнительную задержку на входе.

AI-321 использует алгоритмы искусственного интеллекта для совместной работы системы распознавания и инфракрасного измерительного модуля. Пользователь располагается перед терминалом, после чего устройство обнаруживает лицо, выполняет идентификацию и получает данные о температуре. Если результат выходит за установленный предел, система может сформировать тревожный сигнал и ограничить проход через подключённое оборудование. Конкретная последовательность действий определяется настройками комплекса, в который интегрирован терминал.

Температурный модуль рассчитан на одноточечное инфракрасное измерение в диапазоне от 32 до 45 °C. Заявленная точность составляет ±0,5 °C или ±2 % от показания при температуре окружающей среды 25 ±2 °C. Рабочее расстояние для проведения проверки находится в пределах 200–500 мм, а длительность одного измерения составляет около 0,5 секунды. Эти характеристики ориентированы на быстрый первичный контроль человека перед проходом и позволяют получать результат без непосредственного контакта с оборудованием.

Аппаратная платформа построена на четырёхъядерном процессоре A7 и работает под управлением Android 8.1. Объём оперативной памяти LPDDR3 составляет 1 ГБ, встроенного хранилища EMMC — 16 ГБ. Вычислительный модуль обеспечивает обработку изображения, выполнение алгоритмов обнаружения и распознавания, работу программного интерфейса и сохранение предусмотренных системой данных. Большая часть основных операций выполняется непосредственно терминалом, что позволяет использовать его как самостоятельный элемент входной зоны или интегрировать в более крупный программно-аппаратный комплекс.

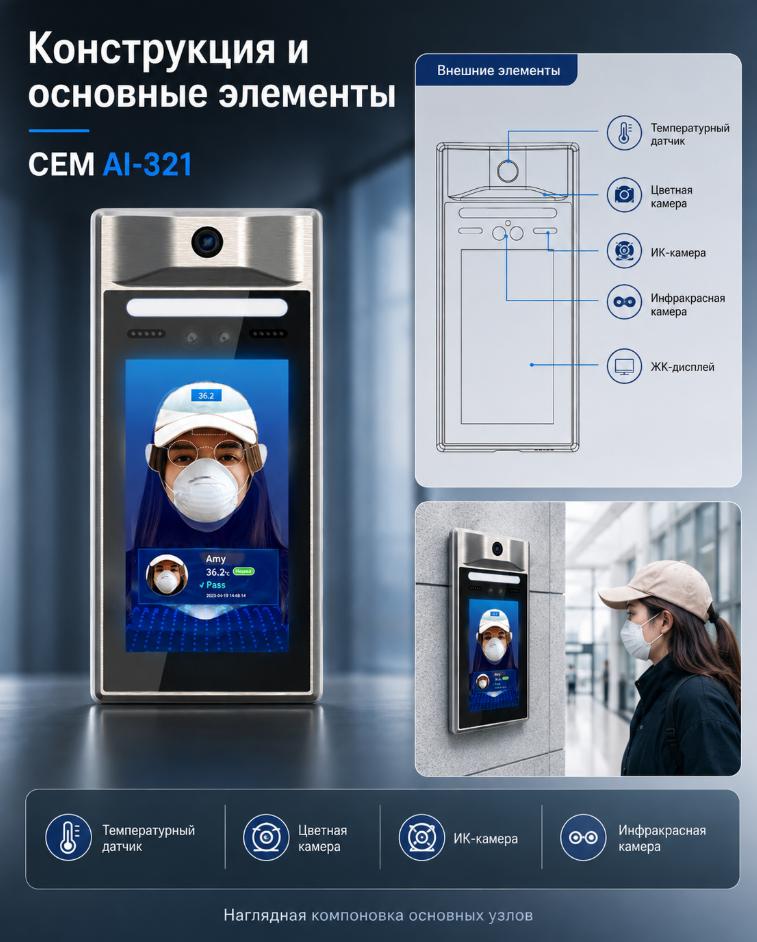

Оптическая система включает цветной и инфракрасный каналы. Разрешение цветной камеры составляет 1920 × 1080 пикселей, инфракрасной — 1280 × 960 пикселей. Для обработки изображения применяются модули AR0230 и AR0130 соответственно, объектив имеет фокусное расстояние 2,9 мм. Одновременное использование двух каналов необходимо для распознавания пользователя и работы технологии определения живого лица. Цветное изображение используется для обычного видеопотока, а ближний инфракрасный диапазон предоставляет системе дополнительные данные для анализа.

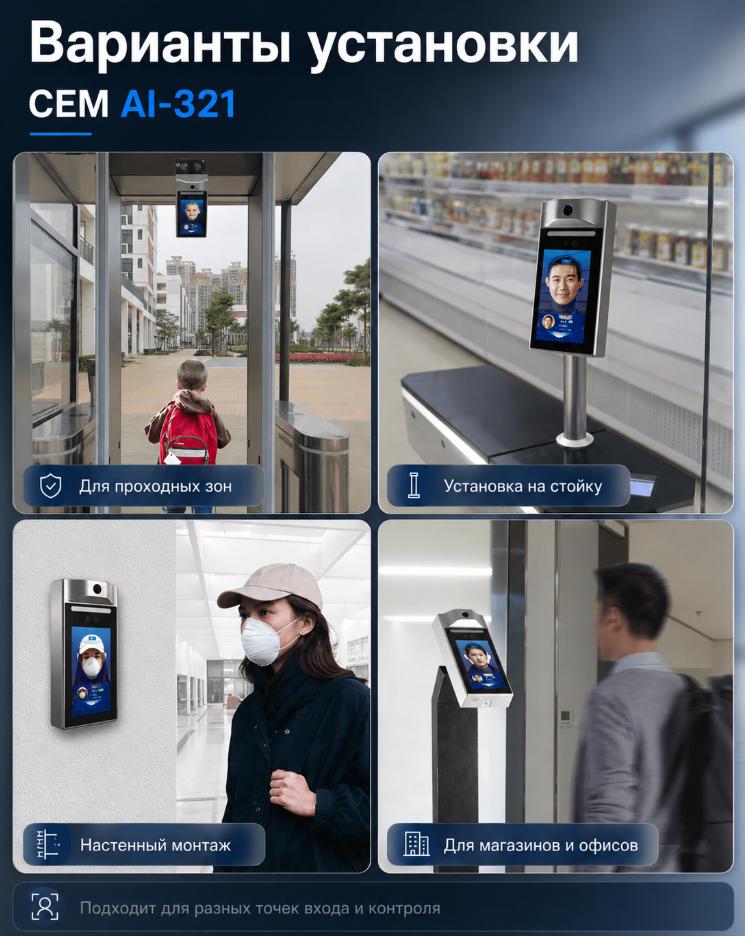

Рабочая высота распознавания лица составляет от 1 до 2 м, а допустимое расстояние между человеком и камерой — от 0,3 до 1,2 м. Угол отклонения лица относительно оптической оси может достигать ±30°. При монтаже терминала важно учитывать эти параметры и располагать его так, чтобы пользователь естественным образом попадал в рабочую зону. Правильно выбранное положение оборудования снижает необходимость специально наклоняться, поворачиваться или менять привычную траекторию движения перед точкой контроля.

Угол обзора камеры составляет 89° по горизонтали, 57° по вертикали и 98° по диагонали. Минимальная освещённость для цветного канала заявлена на уровне не менее 0,01 люкс при F1.2, для инфракрасного — не менее 0,1 люкс при F1.2. Соотношение сигнал/шум составляет не менее 4 дБ и 44 дБ соответственно, а широкий динамический диапазон — не менее 105 дБ и 83,5 дБ. Эти параметры характеризуют возможности камер при формировании изображения, которое затем анализируется алгоритмами терминала.

Для подключения к локальной сети предусмотрен адаптивный Ethernet-интерфейс RJ45 со скоростью 10/100 Мбит/с. Также доступны USB, Wi-Fi, Bluetooth 4.0 и RS485. Наличие проводных и беспроводных способов передачи данных позволяет выбрать подходящий вариант интеграции с учётом инфраструктуры объекта. Сетевое соединение может использоваться для обмена данными с программным обеспечением, а дополнительные интерфейсы — для подключения совместимого периферийного и управляющего оборудования.

Для взаимодействия с системой контроля доступа предусмотрен один релейный разъём. В конструкции также имеется кнопка проверки двери пожарной сигнализации и один 11-контактный разъём резервных вводов и выводов. Благодаря этому терминал может участвовать в управлении проходом и передавать команды подключённым устройствам в зависимости от результата распознавания и заданной логики работы. Конкретная схема подключения определяется конфигурацией системы на объекте и типом используемого внешнего оборудования.

База терминала рассчитана на хранение до 50 000 распознаваемых лиц, а автономный журнал — до 100 000 записей. Заявленная точность идентификации достигает 99,83 %. Такие возможности позволяют применять устройство на объектах с большим количеством зарегистрированных пользователей и сохранять значительный объём событий непосредственно в системе. Автономная запись полезна там, где требуется вести историю проходов и не зависеть исключительно от постоянного ручного контроля со стороны оператора.

Для проверки живого лица применяется бинокулярная технология с использованием изображения в ближнем инфракрасном диапазоне. Распознавание выполняется при разрешении 1080p и частоте до 25 кадров в секунду, поддерживаются оптимизация изображения и отслеживание лица. Ориентировочное время идентификации составляет около 200 мс, а проверка живого лица занимает примерно 400 мс. Это отдельные этапы работы алгоритма, поэтому продолжительность полного прохода дополнительно зависит от температурного контроля, положения пользователя и настроек подключённой системы.

Алгоритмы рассчитаны на распознавание людей с различными особенностями внешнего вида. Алгоритмы поддерживают распознавание пользователей в очках, париках, с макияжем и в масках. Пользователю при этом необходимо оставаться в рабочей области камеры, чтобы система могла получить достаточное количество данных для анализа. Поддержка таких условий делает терминал более практичным для повседневной эксплуатации, поскольку обычные изменения внешности не требуют отдельного режима работы оборудования.

Для отображения информации используется встроенный ЖК-дисплей с диагональю 177,8 мм. Экран расположен в одном корпусе с камерами и вычислительным модулем, поэтому отдельный монитор для выполнения основных функций не требуется. Пользователь взаимодействует непосредственно с терминалом и может ориентироваться по информации, выводимой программным интерфейсом. Такое исполнение удобно для монтажа рядом с дверью, турникетом или другой оборудованной точкой прохода.

Габаритные размеры корпуса составляют 268 × 135 × 45 мм. Питание осуществляется от источника постоянного тока 12 В при токе 3 А. При подготовке места установки необходимо заранее предусмотреть подвод питания, способ сетевого подключения и возможность прокладки кабелей к внешнему оборудованию. Размещение прибора должно обеспечивать свободный обзор камеры и позволять человеку занимать требуемое положение перед терминалом без препятствий со стороны мебели, стен или элементов входной группы.

Допустимая температура окружающей среды при эксплуатации находится в пределах от 10 до 40 °C, относительная влажность — от 10 до 90 %. Эти параметры относятся к условиям работы самого оборудования и не должны смешиваться с диапазоном температурного скрининга человека. Соблюдение требований к окружающей среде важно для штатной работы электронных, оптических и измерительных компонентов. Гарантийный срок на устройство составляет 2 года

CEM AI-321 объединяет обнаружение и распознавание лица, проверку живого пользователя, бесконтактный температурный контроль, ведение автономного журнала и взаимодействие с системой управления проходом. Практическое преимущество такого решения заключается в том, что несколько последовательных операций выполняются одним терминалом. Устройство может использоваться как часть существующей инфраструктуры предприятия или учебного учреждения, а набор интерфейсов позволяет подключить его к сетевому и исполнительному оборудованию без изменения основных функций. При правильном размещении и настройке прибор обеспечивает автоматизированную проверку пользователя и передачу результата в общий сценарий контроля доступа.

Комплектация

• Тепловизор CEM AI-321
• Руководство по эксплуатации
• Гарантийный талон

Технические характеристики:

• Диапазон измерений - от 32°C до 45°C (от 89,6°F до +113°F)
• Точность измерения - ±0,5°C (0,9°F) или ±2% показания (при температуре окружающей среды 25±2°C/77±3,6°F)
• Дистанция измерения - 20 - 50 см
• Длительность измерения - 0,5 с
• Процессор - 4-х ядерный A7
• Операционная система - Android 8.1
• Объём памяти - 1Гб LPDDR3
• Объём хранилища - 16Гб EMMC
• Разрешение - Цветная 200Вт (1920х1080) ИК 130Вт (1280х960)
• Модуль обработки изображений - Цветной AR0230 Инфракрасный AR0130
• Объектив - 2,9 мм
• Высота распознавания - 1,0 - 2,0 м
• Дистанция распознавания - 0,3 - 1,2 м
• Угол обзора - Горизонтальный: 89° Вертикальный: 57° Диагональный: 98°
• Угол распознавания лица - ±30°
• Минимальная освещенность - Цветная ≥0,01 люкс при F1.2 ИК ≥0,1 люкс при F1.2
• Соотношение "сигнал-шум" - Цветная ≥4дБ ИК ≥44дБ
• Широкий динамический диапазон - Цветная ≥105дБ ИК ≥83,5дБ
• Сетевой интерфейс - 1 RJ45 10/100Мбит/с адаптивный интерфейс Ethernet
• Интерфейс USB - 1 интерфейс USB
• Беспроводная передача данных - WiFi+BLE4.0
• WiFi+BLE4.0 - 1 интерфейс RS485
• Интерфейс реле - 1 разъем реле
• Кнопка проверки двери пожарной сигнализации - 1 кнопка проверки двери пожарной сигнализации
• Резервные вводы/выводы - 1 11-контактный разъем
• Электропитание - DC 12В/ 3A
• Количество распознаваемых лиц - 50000
• Запись в автономном режиме - 100000
• Точность распознавания - 99,83%
• Распознавание живых лиц - Поддерживает бинокулярную технологию, использует изображения в ближнем инфракрасном диапазоне
• Распознавание лиц - Разрешение 1080P при 25 кадрах/сек, поддержка оптимизации и отслеживания при распознавании лиц
• Скорость распознавания лиц - Прим. 200мс
• Скорость распознавания живых лиц - Прим. 400мс
• Адаптация работы при наличии на лице посторонних предметов - Очки, парики, макияж и др., в том числе ношение масок
• Размер экрана - 7 дюймов
• Размер устройства (Д x Ш x В) - 268x135x45 мм
• Рабочая влажность - 10%-90%
• Рабочая температура - 10-40°C/ 50-140°F
• Дисплей - ЖК, 7"
• Объем встроенной памяти - 16Гб EMMC, ОС Android 8.1
• Модель - AI-321
• Дистанция распознавания - 0.3...1.2 м
• Дистанция измерения - 20...50 см
• Высота распознавания лица - 1...2 м
• Длительность измерения - 0.5 с
• Точность распознавания лиц - 99.83%
• Обнаружение лиц - да
• Распознавание лица - да
• Адаптация работы прибора - Поддерживает ношение очков, париков, масок и т.п.
• Скорость обнаружения/распознавания лиц - ~400мс / ~200мс
• Детектор ИК (разрешение), пикселей - 1280x960
• Температурный диапазон объекта, °С/°F - 32...45 / 89.6...113
• Температура эксплуатации, °C - 10...40
• Влажность при эксплуатации, % - 10...90
• Интерфейс - USB, Wi-Fi+Bluetooth, Ethernet RJ45, RS485, разъём реле
• Питание прибора - DC 12В/ 3A
• Габаритные размеры, мм - 268x135x45
• Гарантия - 2 года
• Угол обзора - 89°x57°x98°
