Камера кругового обзора Arkon TC1V

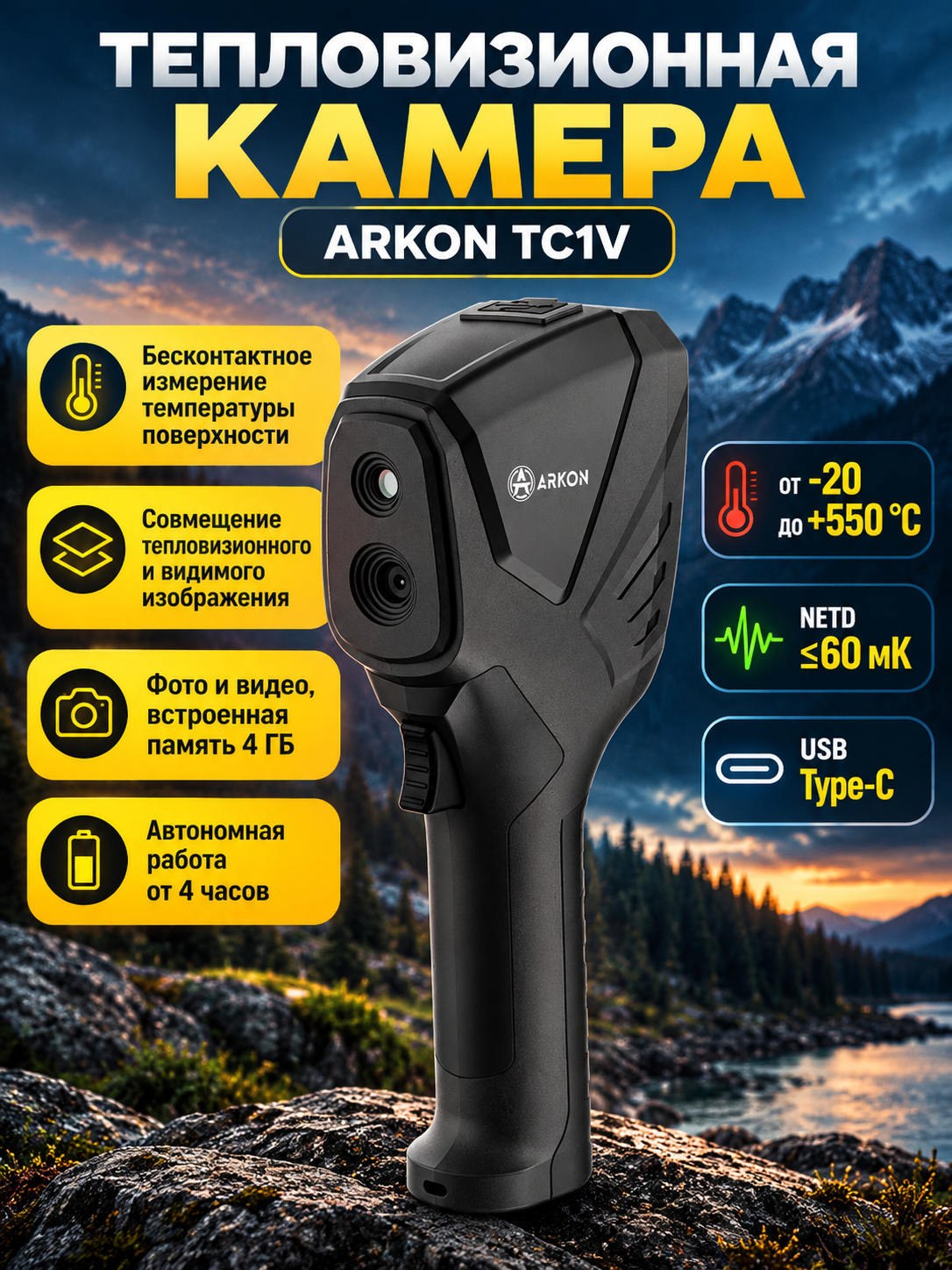

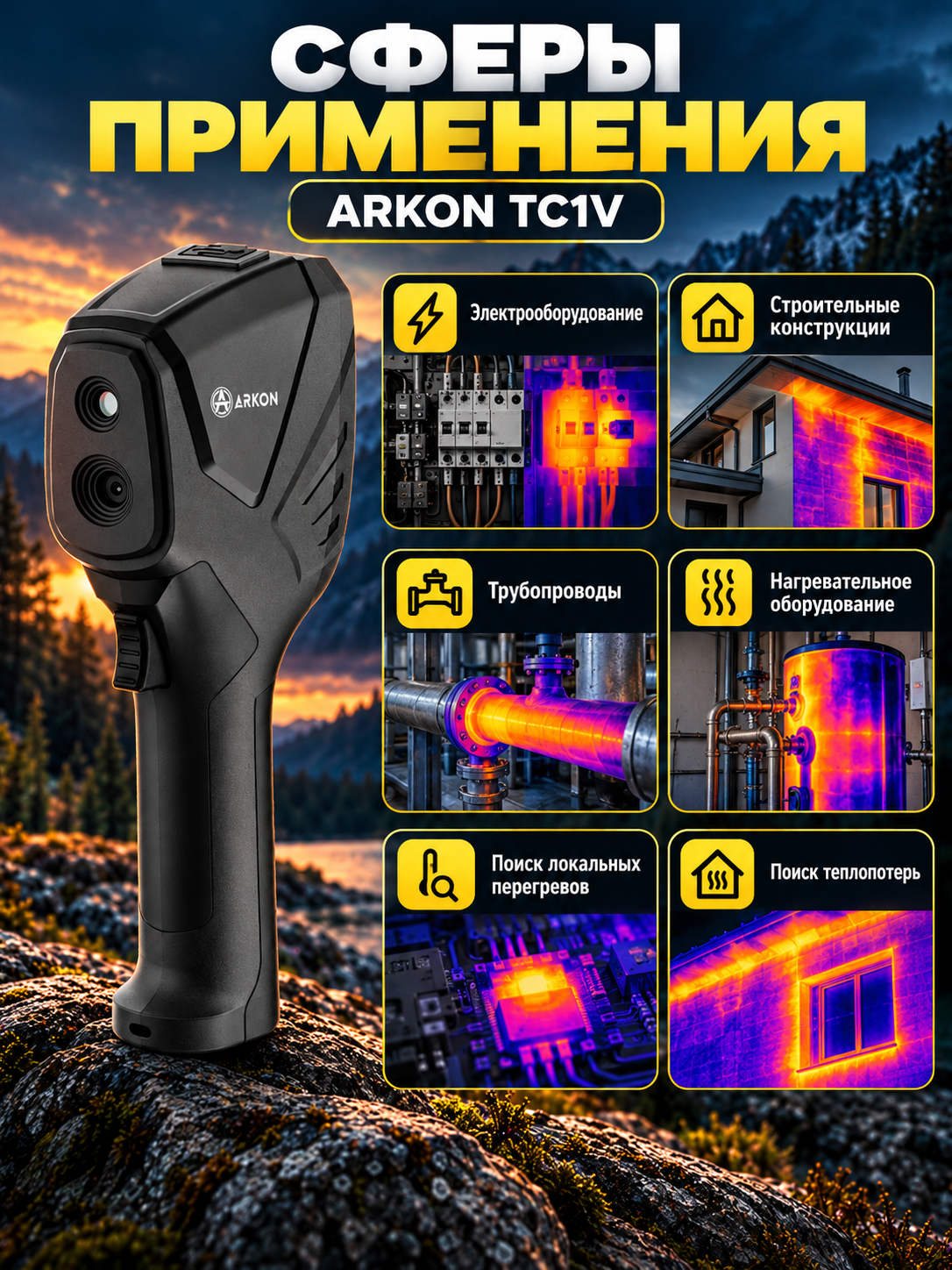

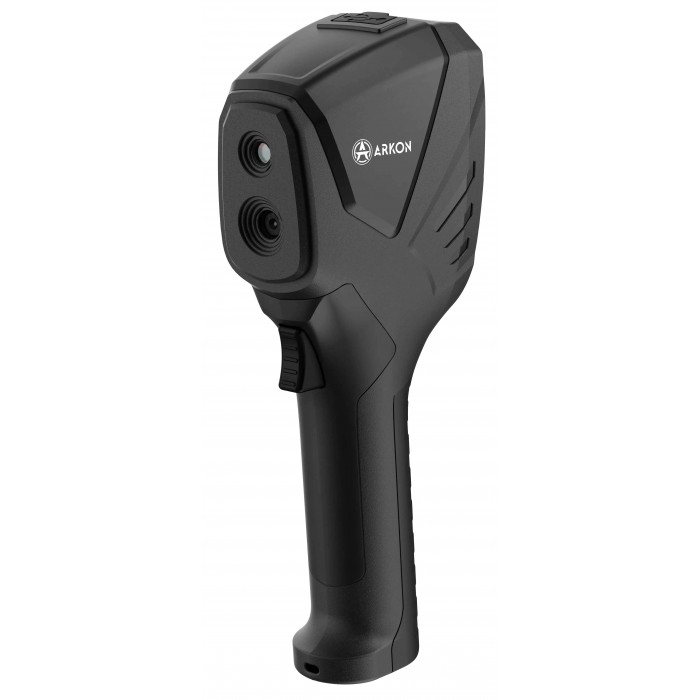

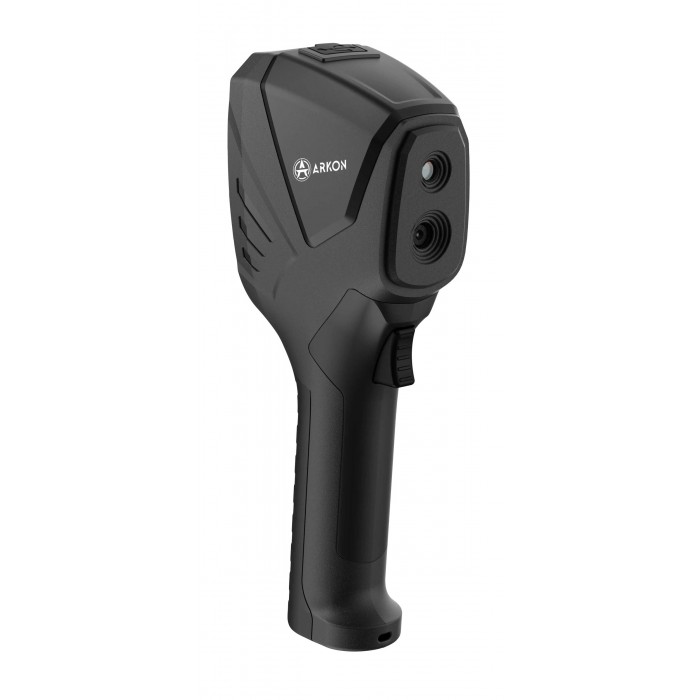

Тепловизионная камера ARKON TC1V предназначена для визуального контроля температурных распределений и бесконтактного измерения температуры поверхности. Прибор помогает обнаруживать локальные перегревы, участки охлаждения и возможные теплопотери при обследовании электрооборудования, строительных конструкций, трубопроводов и нагревательных систем. Сочетание тепловизионного модуля и цифровой камеры видимого диапазона позволяет сопоставлять температурную картину с обычным изображением объекта.

Ключевые отличия и функции

• VOx-сенсор 96×96 с цифровым улучшением до 240×240 пикселей для более наглядной тепловой картины.
• Чувствительность NETD ≤60 мК для обнаружения небольших температурных перепадов.
• Два диапазона измерения от -20 до +550 °C для контроля объектов с разным нагревом.
• Объектив F/1.0 с углом обзора 50°×50° для охвата широкой области обследования.
• Цифровая камера 640×480 с совмещением изображений для точной локализации температурных аномалий.
• Отображение центральной, самой горячей и холодной точек для оперативного контроля температуры.
• Пять цветовых палитр для удобного анализа температурных различий.
• Регулировка коэффициента излучения от 0,01 до 1,00 для измерения температуры разных поверхностей.
• Фото JPG и видео MP4 со встроенной памятью 4 ГБ для сохранения результатов обследования.
• Аккумулятор 2000 мАч с автономностью от 4 часов и USB Type-C для зарядки и передачи данных.

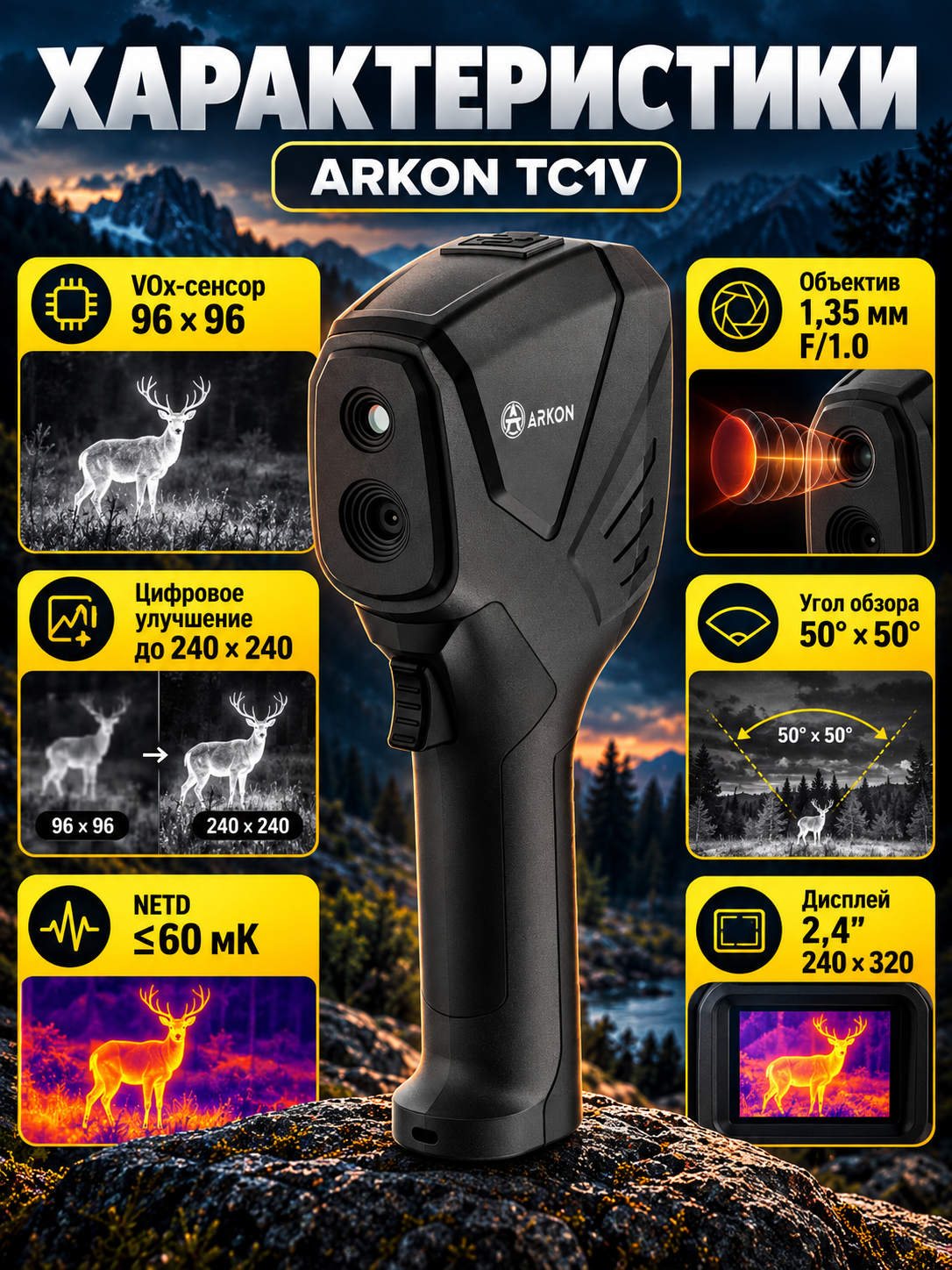

В основе тепловизионного модуля используется неохлаждаемый VOx-сенсор с физическим разрешением 96 × 96 пикселей. Благодаря цифровому улучшению разрешение отображаемого тепловизионного изображения повышается до 240 × 240 пикселей. Размер пикселя составляет 12 мкм, спектральный диапазон — от 8 до 14 мкм. Такая конфигурация позволяет наблюдать распределение тепла на поверхности и выделять участки с отличающейся температурой.

Тепловая чувствительность NETD ≤60 мК помогает различать небольшие температурные перепады, что особенно полезно при поиске локальных перегревов и зон повышенной теплопередачи. Объектив 1,35 мм с относительным отверстием F/1.0 обеспечивает угол обзора 50° × 50°, позволяя охватывать достаточно широкую область обследуемого объекта. Фиксированная фокусировка избавляет от необходимости вручную подстраивать резкость во время работы.

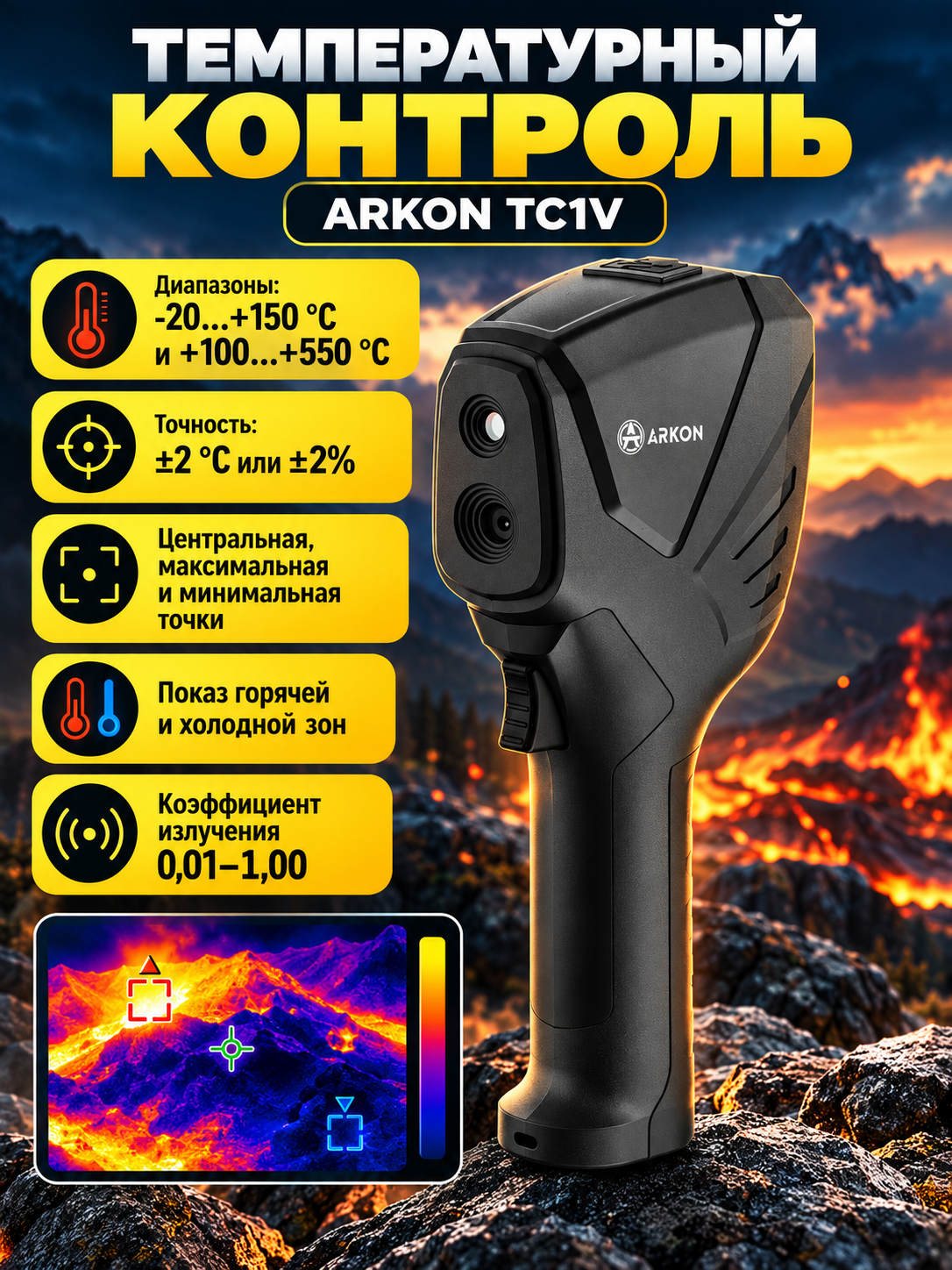

Для измерения температуры предусмотрены два переключаемых диапазона: от -20 до +150 °C и от +100 до +550 °C. Первый подходит для обследования строительных конструкций и объектов с умеренной температурой, второй позволяет контролировать оборудование с выраженным нагревом. Точность измерения составляет ±2 °C или ±2% от измеренного значения, в зависимости от того, какое отклонение больше.

Во время обследования на экране отображается температура центральной точки, а также максимальное и минимальное значения в наблюдаемой сцене. Отображение наиболее горячей и холодной точек можно включать или отключать в настройках. Это помогает быстрее находить температурные аномалии и оценивать их величину без отдельного анализа каждого участка изображения.

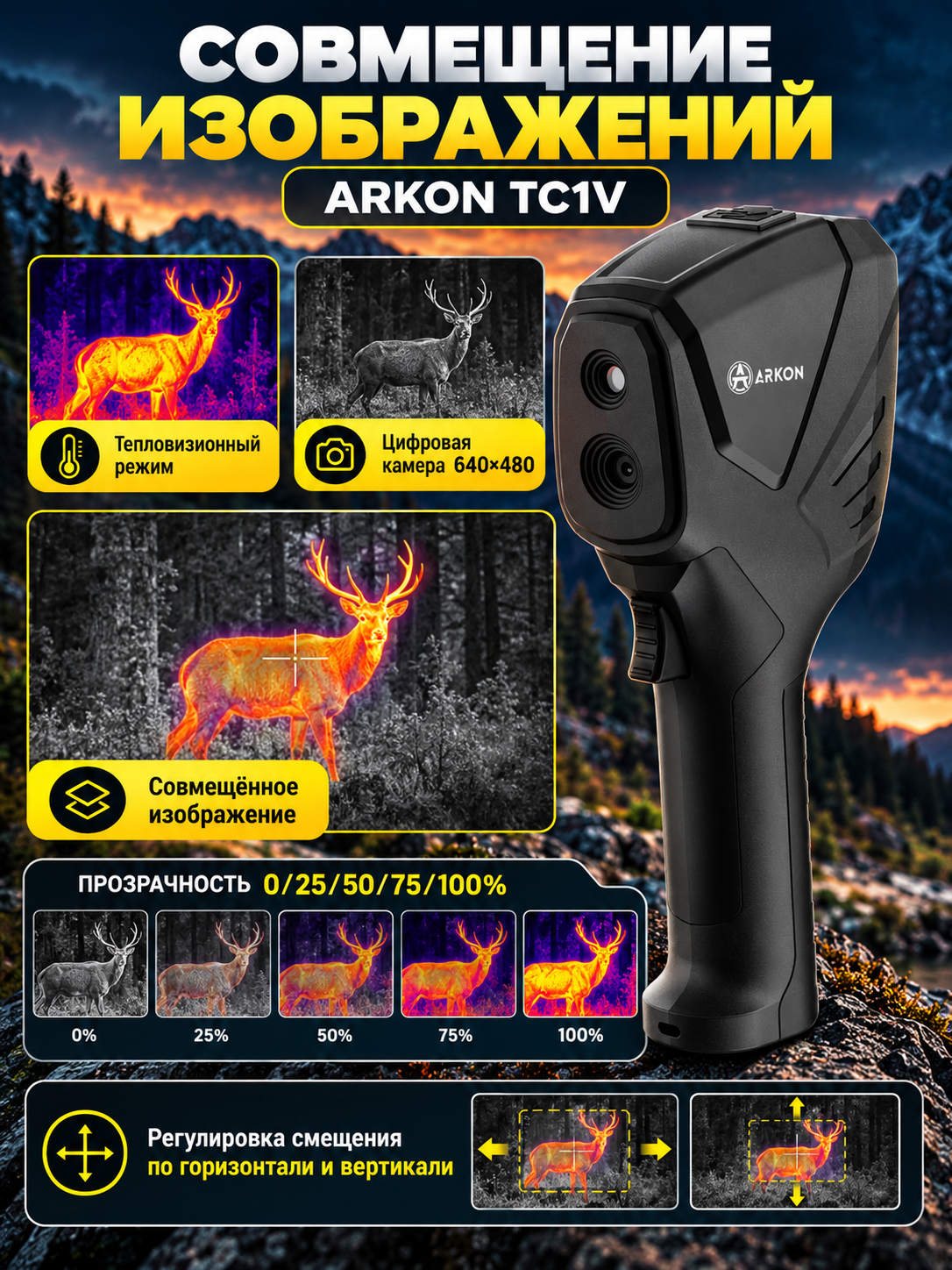

Встроенная цифровая камера с разрешением 640 × 480 пикселей расширяет возможности визуального контроля. Пользователь может выбирать тепловизионное изображение, изображение видимого диапазона или совмещённый режим. Последний особенно удобен при обследовании сложных конструкций, когда необходимо определить, какому именно элементу соответствует обнаруженная температурная аномалия.

При совмещении тепловизионная картина накладывается на изображение цифровой камеры. Доступны пять уровней прозрачности: 0%, 25%, 50%, 75% и 100%. Соотношение изображений можно подбирать в зависимости от особенностей объекта, а регулировка смещения по горизонтальной и вертикальной осям помогает точнее совместить их между собой.

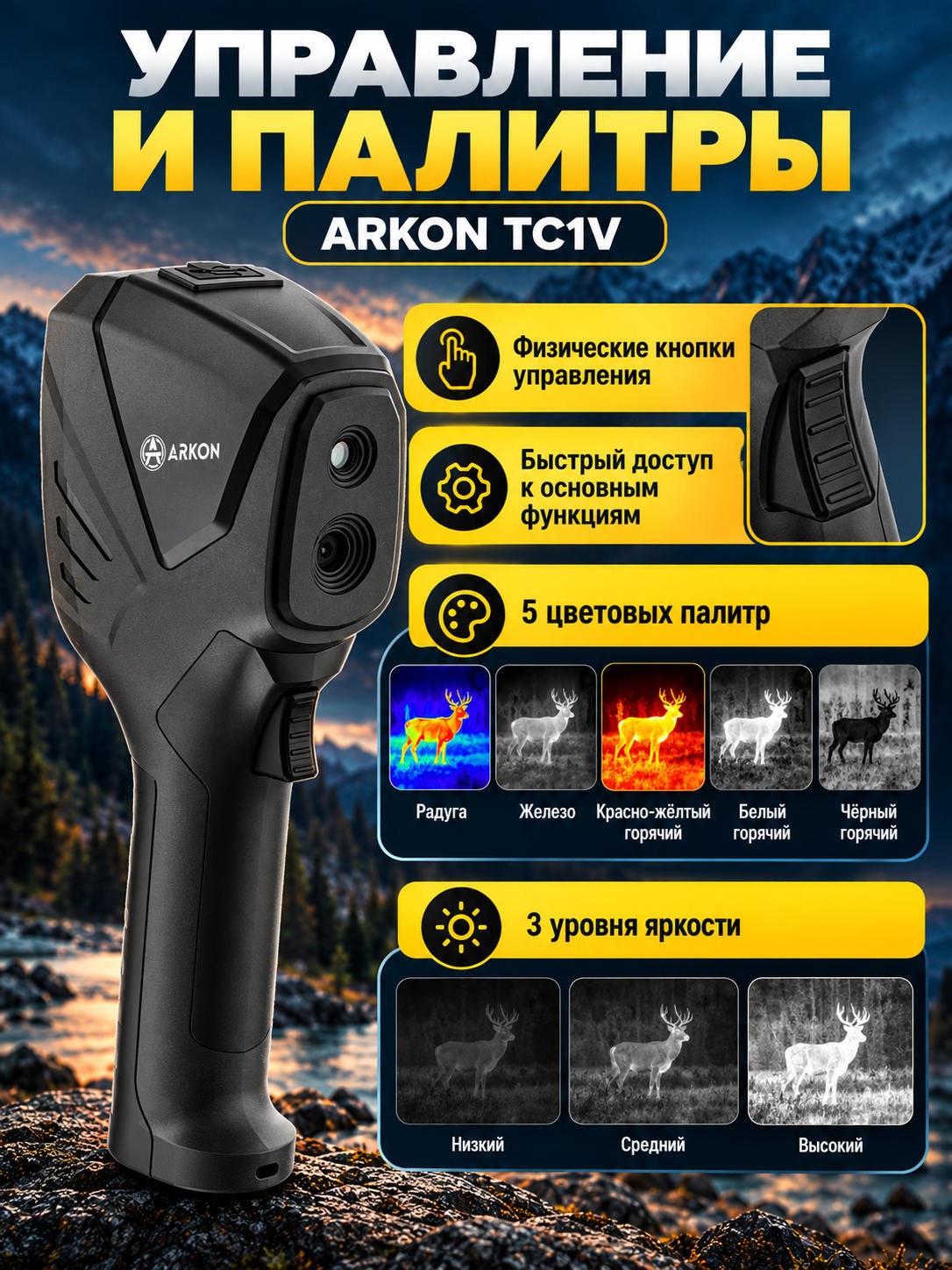

Для отображения температурного распределения предусмотрены пять цветовых палитр: «Радуга», «Железо», «Красно-жёлтый горячий», «Белый горячий» и «Чёрный горячий». Цветные варианты позволяют наглядно выделять температурные различия, а монохромные удобны для оценки формы и расположения нагретых участков. Переключение палитр выполняется отдельной кнопкой, поэтому способ отображения можно менять непосредственно во время обследования.

Для повышения корректности бесконтактных измерений предусмотрена настройка коэффициента излучения в диапазоне от 0,01 до 1,00. Значение по умолчанию составляет 0,95. В меню доступны готовые варианты для матовых поверхностей (0,95), полуматовых (0,85), полуглянцевых (0,60) и глянцевых (0,30). При необходимости коэффициент можно установить вручную с учётом свойств контролируемого материала.

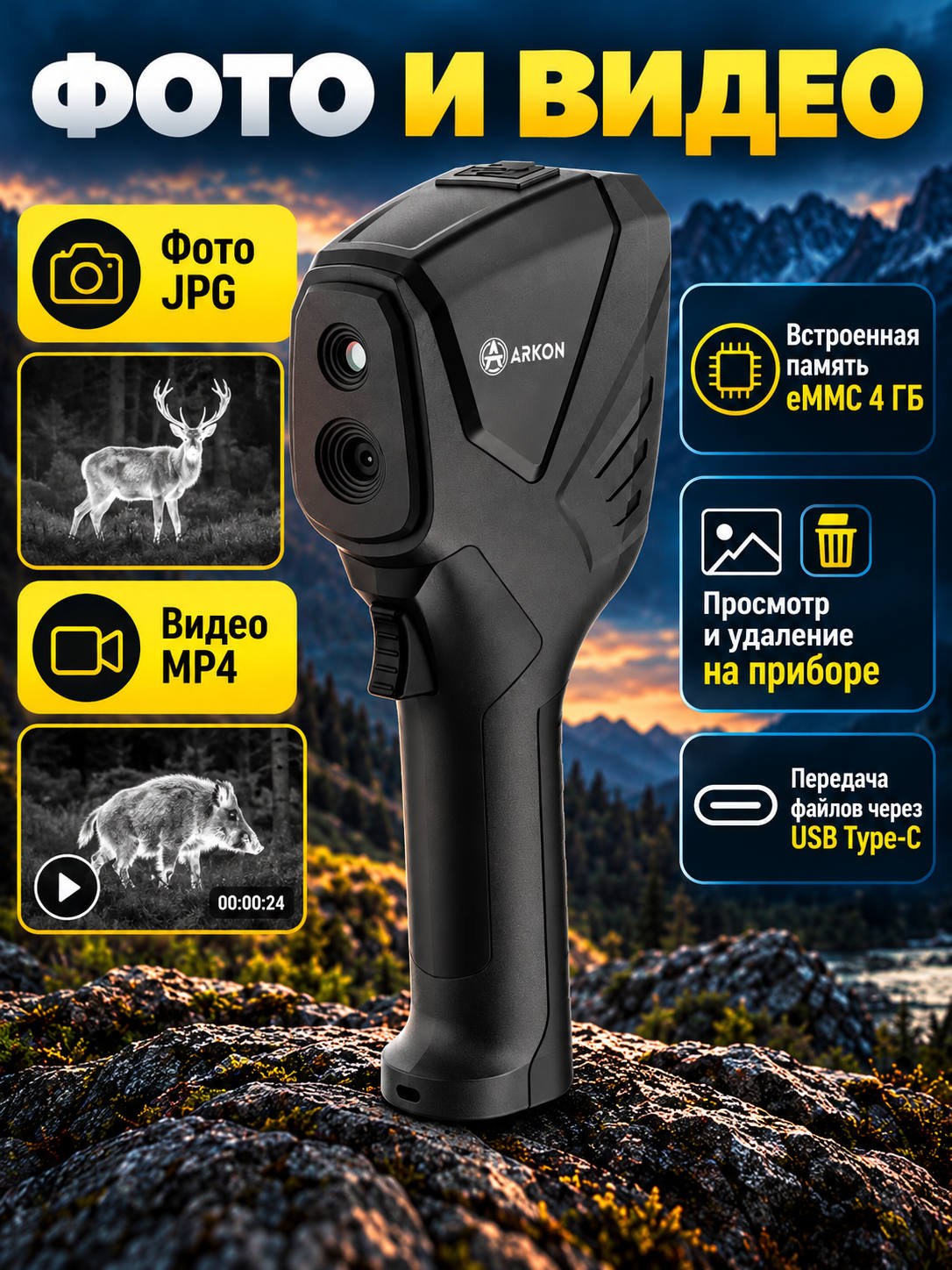

ARKON TC1V поддерживает фотографирование и видеозапись, позволяя сохранять результаты обследований для последующего просмотра и сравнения. Короткое нажатие кнопки захвата создаёт фотографию в формате JPG, длительное запускает или останавливает запись видео в формате MP4. Для хранения файлов предусмотрена встроенная память eMMC объёмом 4 ГБ. Сохранённые материалы можно просматривать и удалять непосредственно на приборе, не подключая его к компьютеру.

ЖК-дисплей диагональю около 6,1 см имеет разрешение 240 × 320 пикселей. Помимо тепловизионного изображения, на экране отображаются измеренные температуры, выбранный температурный диапазон, коэффициент излучения и единицы измерения. Управление осуществляется физическими кнопками, предназначенными для навигации по меню, подтверждения настроек, переключения режимов изображения, выбора палитры и записи материалов.

В меню можно выбрать один из трёх уровней яркости дисплея, переключить отображение температуры между градусами Цельсия и Фаренгейта, установить дату и время, а также изменить формат отображения времени. Отдельные настройки позволяют управлять показом минимальной и максимальной температурных точек, проверять состояние встроенной памяти и выполнять её форматирование. Основные параметры доступны непосредственно на устройстве.

Разъём USB Type-C используется для зарядки аккумулятора и передачи данных. При подключении к компьютеру можно активировать режим USB-диска, после чего камера определяется как съёмный накопитель. Это позволяет переносить фотографии и видеозаписи для хранения, просмотра и подготовки отчётных материалов. Поддерживается подключение к компьютерам с Windows и macOS. Беспроводное соединение Wi-Fi не предусмотрено.

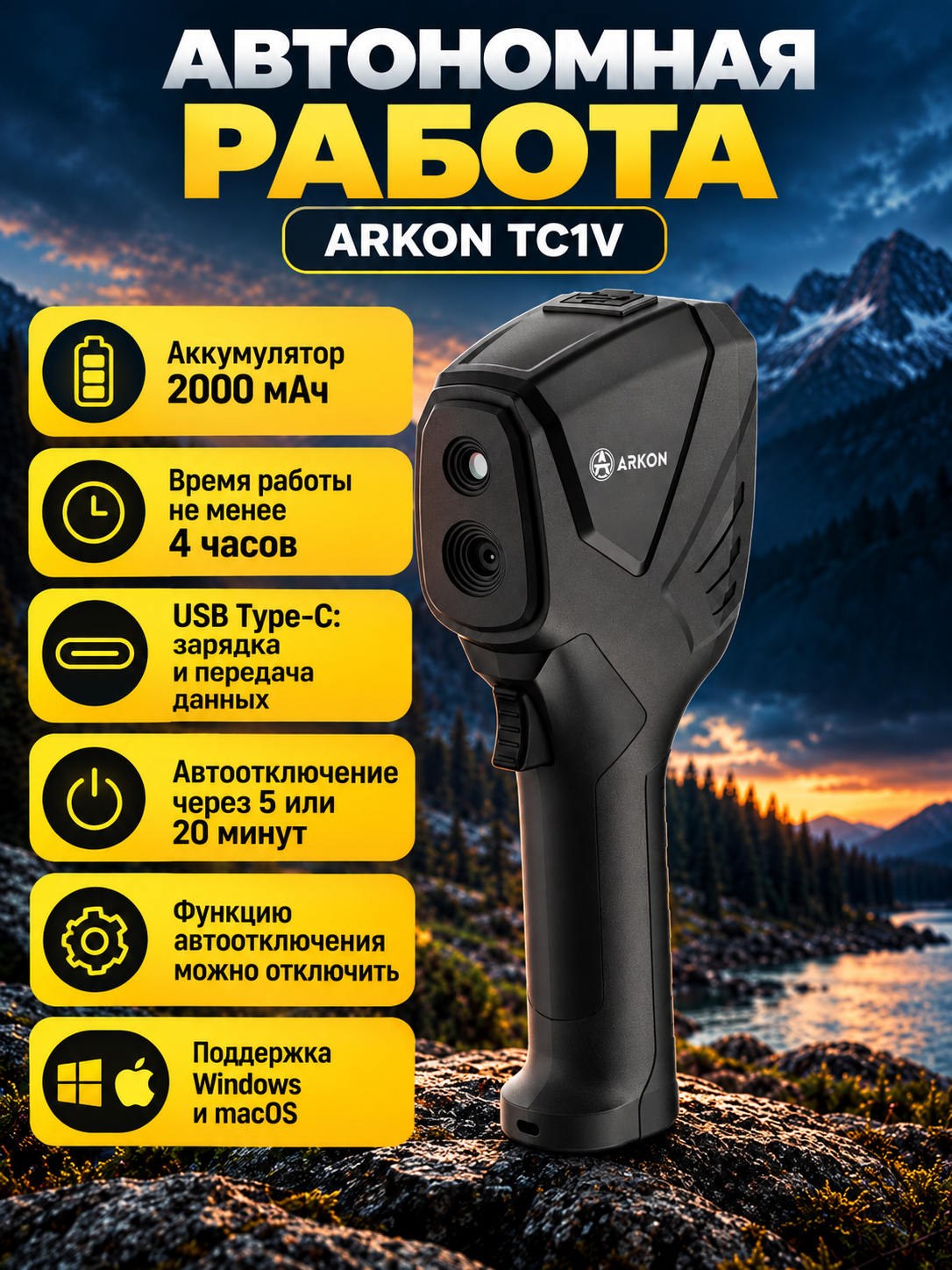

Встроенный литиевый аккумулятор ёмкостью 2000 мАч обеспечивает не менее 4 часов автономной работы. Для экономии заряда доступно автоматическое отключение через 5 или 20 минут бездействия. При необходимости эту функцию можно отключить, сохранив непрерывную работу прибора на протяжении обследования.

Корпус размерами 208 × 61 × 76 мм и массой 250 г удобен для ручного использования, выездных проверок и регулярного технического обслуживания. Рабочая температура составляет от -5 до +40 °C, температура хранения — от -10 до +50 °C, допустимая относительная влажность — от 10 до 85% без образования конденсата. Компактный формат, измерение температуры до +550 °C, совмещение изображений и возможность сохранять результаты делают камеру практичным инструментом для оперативного теплового контроля оборудования и конструкций.

Комплектация

• Тепловизионная камера ARKON TC1V
• Кабель USB Type-C
• Руководство по эксплуатации

Технические характеристики:

• Время работы от комплекта батарей, ч - ≥4 часов
• Наличие Wi-Fi - Нет
• Диаметр объектива, мм - 1.35 мм, F/1.0
• Вес, г - 250
• Высота, мм - 76
• Ширина, мм - 61
• Длина, мм - 208
• Разрешение матрицы - 96 × 96 пикселей
• Объектив - 1,35 мм, F/1.0
• Поле зрения - 50° × 50°
• Питание - Встроенный литиевый аккумулятор 2000 мАч
• Диапазон рабочих температур, °C - от -5 до +40
• Бренд - ARKON
• Время работы - Не менее 4 часов
• Габариты - 208 × 61 × 76 мм
• Дисплей - ЖК, 2,4 дюйма, 240 × 320 пикселей
• Матрица - Неохлаждаемая VOx, 96 × 96 пикселей, шаг 12 мкм
• Относительная влажность эксплуатации - 10–85%, без образования конденсата
• Разъем - USB Type-C (зарядка и передача данных)
• Совместимость - Windows, macOS (подключение в режиме USB-диска)
• Спектральный диапазон чувствительности - 8–14 мкм
• Тип сенсора - Неохлаждаемый VOx
• Тип фокусировки - Фиксированная
• Точность измерения - ±2 °C или ±2% (применяется большее значение)
• Угол обзора, ° - 50 × 50
• Функции - Бесконтактное измерение температуры, отображение центральной, максимальной и минимальной температур, цифровое улучшение тепловизионного изображения до 240 × 240 пикселей, цифровая камера 640 × 480 пикселей, совмещение тепловизионного и видимого изображений, регулировка прозрачности и смещения, настройка коэффициента излучения 0,01–1,00, фото JPG, видео MP4, встроенная память eMMC 4 ГБ, автоматическое отключение
• Цвет изображения - 5 палитр: Радуга, Железо, Красно-жёлтый горячий, Белый горячий, Чёрный горячий
• Чувствительность - NETD ≤60 мК
